Cấu tạo và nguyên lý làm việc
Công tắc ngắt kết nối trong nhà GN19-12 Công tắc cách ly điện áp cao
Công tắc ngắt kết nối điện áp cao trong nhà dòng GN19-12, 12C (sau đây gọi là công tắc ngắt kết nối) là thiết bị trong nhà có điện áp định mức 12kV, AC ba pha 60Hz, được sử dụng để phân chia và đóng mạch khi có điện áp và không tải.

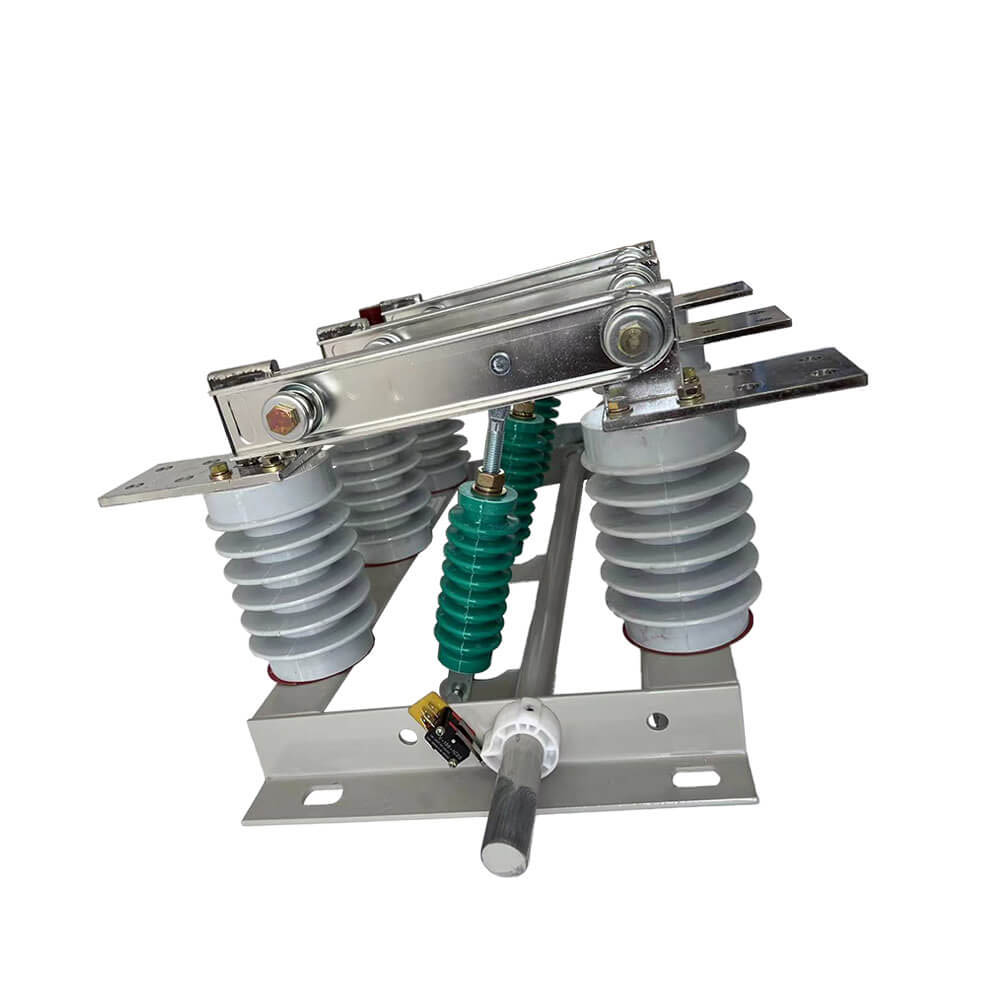

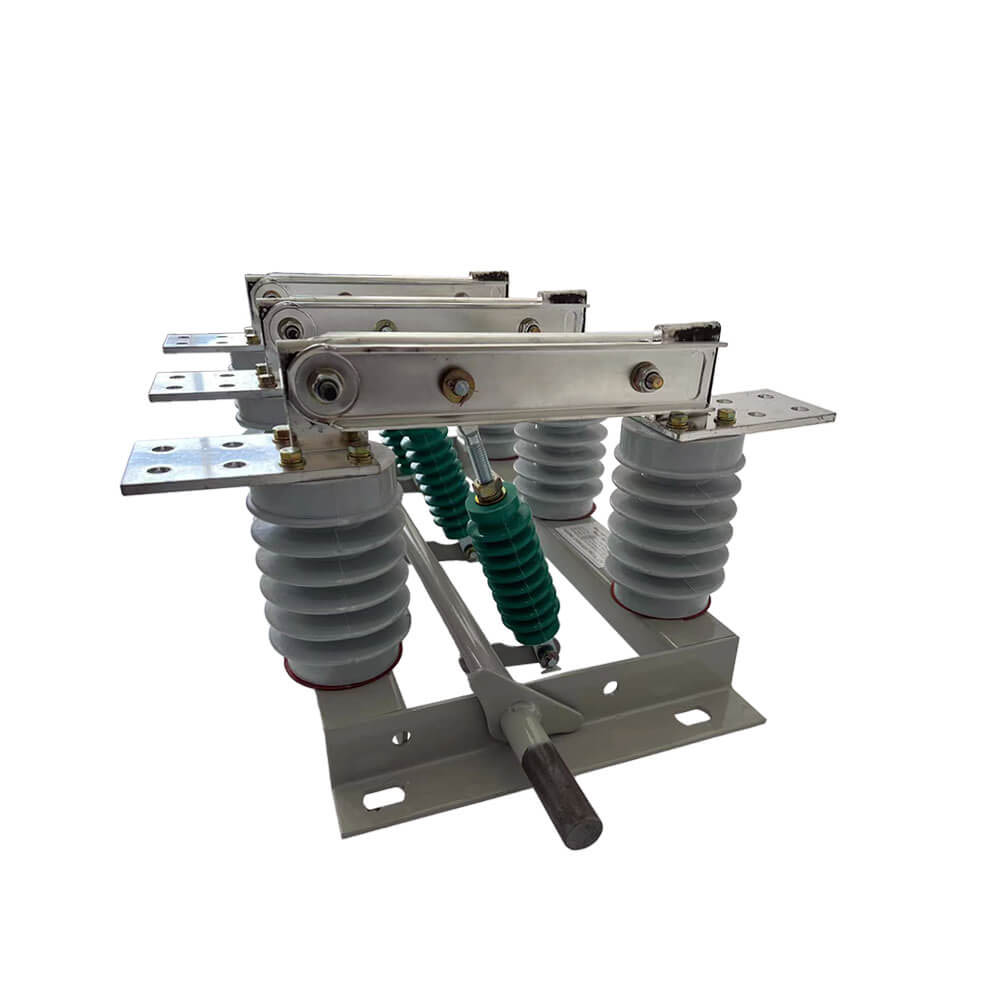

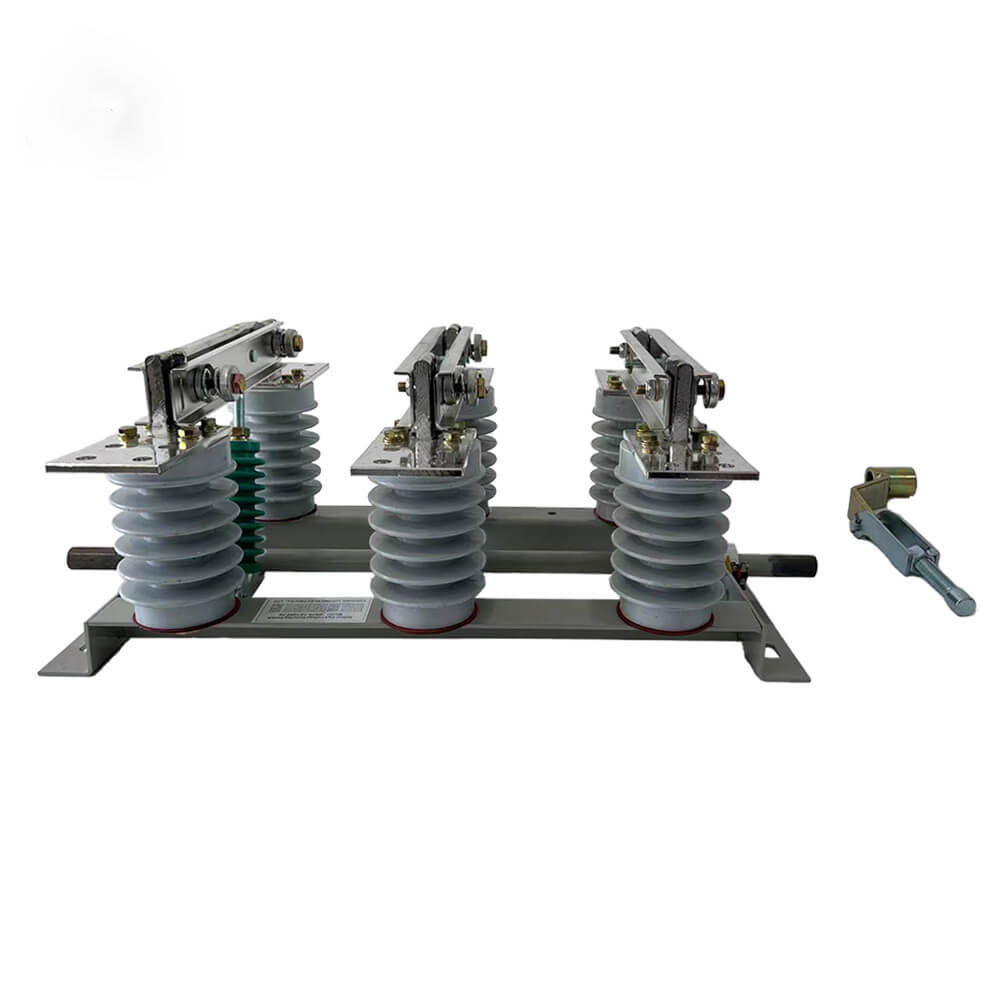

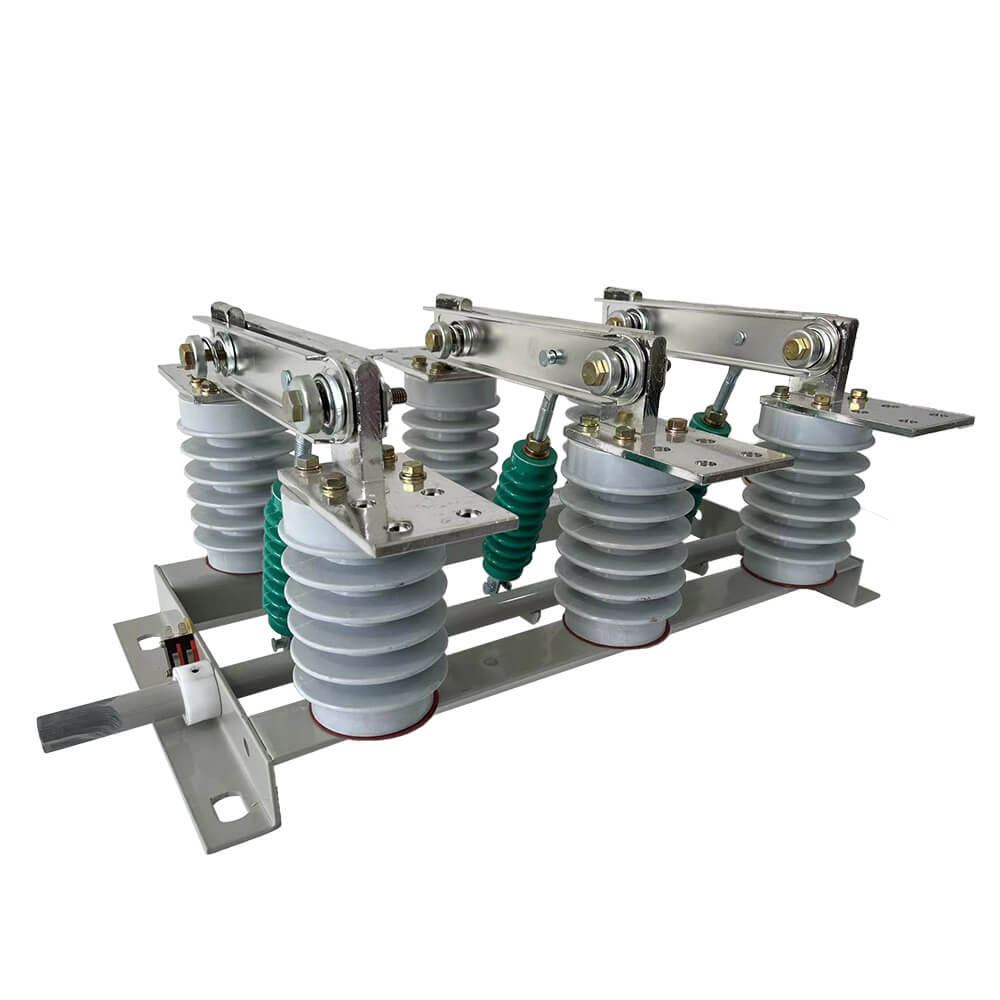

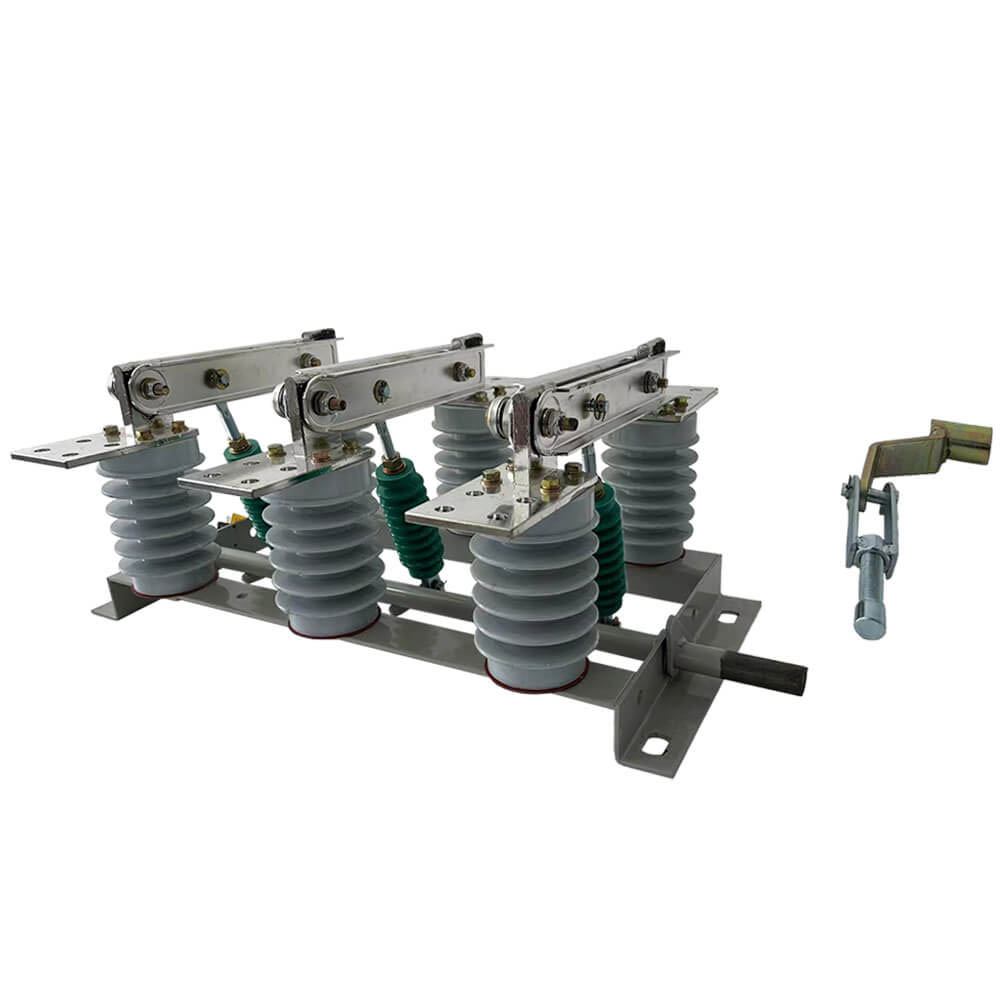

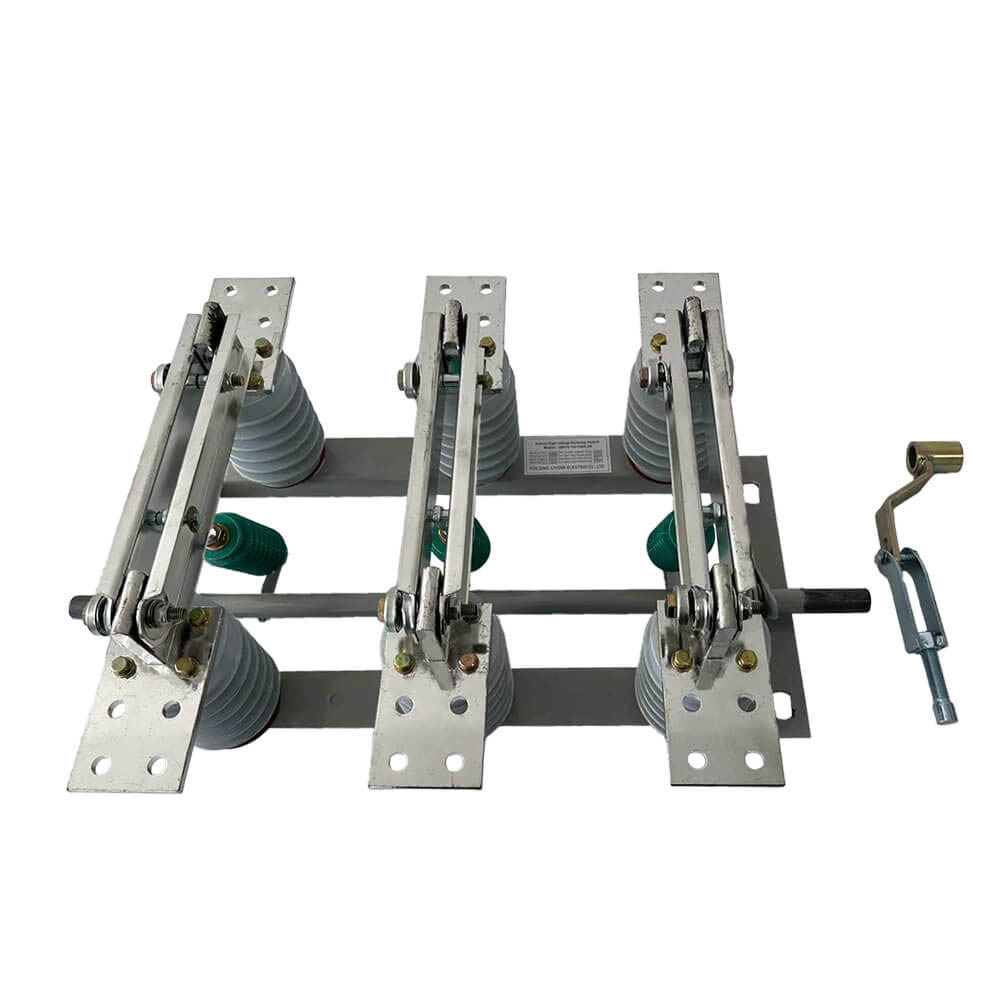

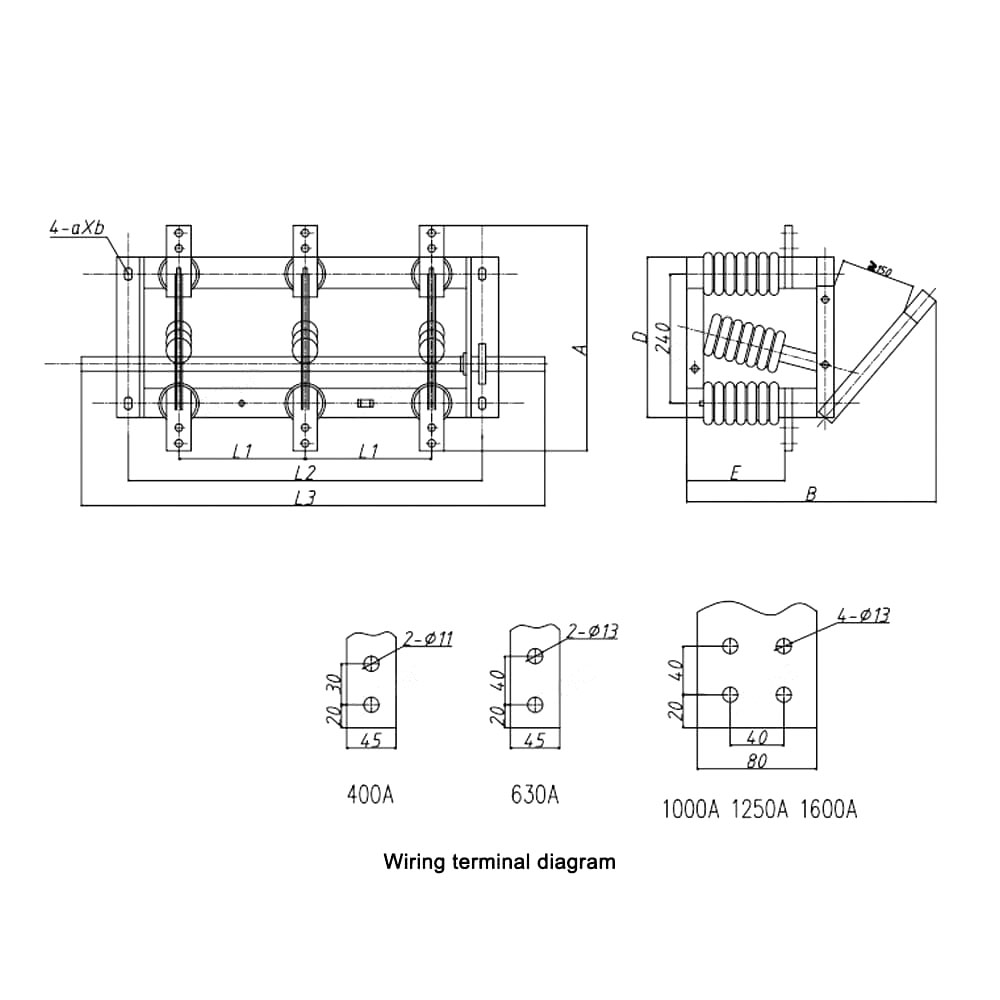

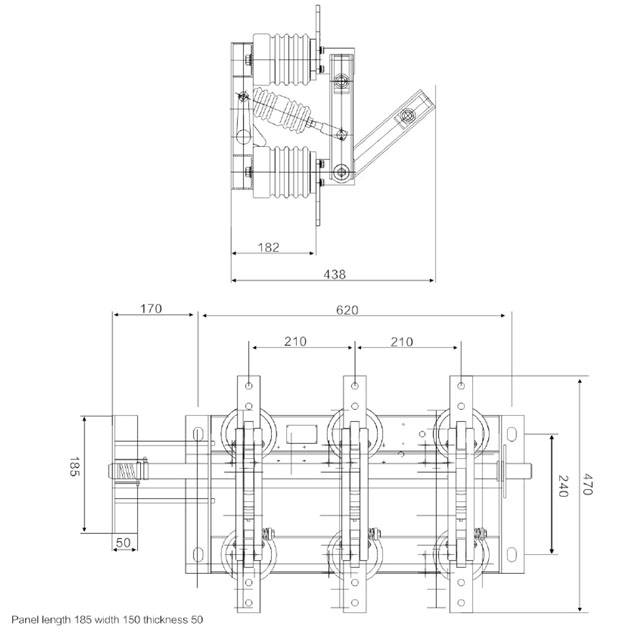

Dòng công tắc cách ly này là loại ba cực, bao gồm khung đế, trục quay và đòn bẩy, trụ sứ cách điện, dao cổng và bảng kết nối. Trục quay được đặt trên khung đế, trên đó hàn ba cặp đòn bẩy và các đòn bẩy được cổ với dao cổng thông qua thanh cách điện bằng sứ thanh kéo. Trục kéo dài ra khỏi khung phía dưới và bất kỳ phần nào của nó đều có thể được kết nối với cơ cấu vận hành.
Phần dẫn điện của công tắc ngắt kết nối loại GN19-12/400, 630, 1000, 1250 được cố định trên đế bằng hai trụ cách điện cho mỗi pha. (Loại GN19-12C/400, 630, 1000, 1250 có một trụ cách điện và một cách điện vỏ sứ.) Ba pha được lắp song song và phần dẫn điện bao gồm các tiếp điểm tĩnh của dao tiếp xúc và giá đỡ tiếp xúc (hoặc thanh dẫn điện). Mỗi pha của dao tiếp xúc được nối với phần giữa của dây buộc cách điện, dây buộc cách điện và lắp đặt trên đế của trục xoay được nối. Trục xoay được nối với thanh truyền (người dùng cung cấp) và loại cơ cấu chuyển động CS6-1 thông qua tay cầm. Dao tiếp xúc kết nối bao gồm hai tấm đồng có rãnh, không chỉ làm tăng diện tích tản nhiệt của dao tiếp xúc để hạ nhiệt độ đáy mà còn cải thiện độ bền cơ học của dao tiếp xúc, nhờ đó độ ổn định động của công tắc được cải thiện. Một đầu của dao tiếp điểm được gắn vào khối tiếp điểm (hoặc trên thanh dẫn điện) bằng bu lông (xe của Shaw). GN19-12/1000, 1250 tiếp xúc với việc lắp đặt tấm khóa từ, cộng với mục đích của tấm khóa từ là khi có dòng điện ngắn mạch lớn để tăng cường hai rãnh tiếp xúc dao giữa | sự thu hút. Công tắc ngắt kết nối GN19-12/400, 630 có giới hạn dòng điện nhỏ nên không cần lắp thêm tấm khóa từ.
 |
 |
 |

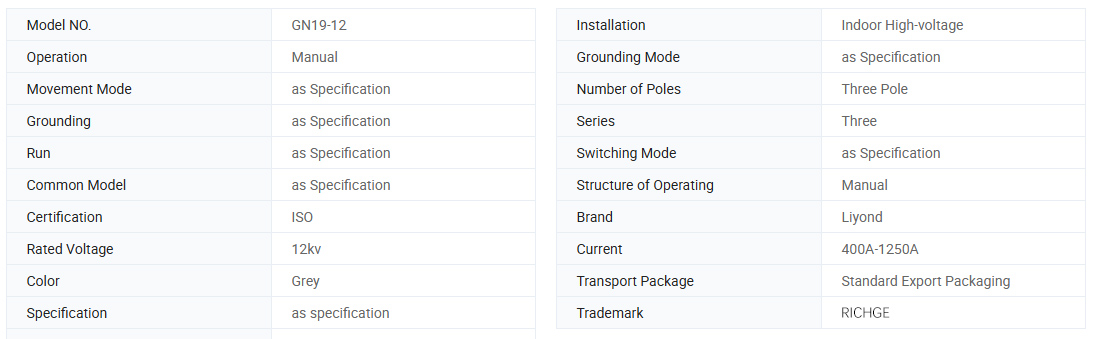

| Người mẫu |
Điện áp định mức (kV) |
Đánh giá hiện tại (MỘT) |
Dòng chịu đựng ngắn hạn định mức (/ 4s) |
Dòng điện chịu được đỉnh định mức (cái) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Giới hạn trên của nhiệt độ môi trường xung quanh +40oC, giới hạn dưới -l0oC, Lưu ý: Cho phép lưu trữ và vận chuyển ở -25oC
2. Độ cao không quá 1000m
3. Độ ẩm tương đối: trung bình ngày không quá 95%, trung bình tháng không quá 90%
4. Áp suất hơi nước: trung bình hàng ngày không quá 2,2 × 10-3Mpa, trung bình hàng tháng không quá 1,8 × 10-3Mpa
5. Không khí xung quanh không được có khí ăn mòn hoặc dễ cháy, hơi nước và các chất ô nhiễm rõ ràng khác.
6. Không có rung động thường xuyên và dữ dội.
Lưu ý: Vui lòng tham khảo ý kiến của nhà sản xuất để giải quyết vấn đề nếu nó không phù hợp với các điều kiện trên
Hướng dẫn đặt hàng●Chấp nhận OEM&ODM: CÓ
●Chứng chỉ: CE,Báo cáo thử nghiệm
●Thời gian sản xuất: 7~12 ngày làm việc
●Thời gian bảo hành: 12 tháng
●Thời gian giao hàng: 15 ngày
●Khi đặt hàng công tắc này, vui lòng cho biết thông số kỹ thuật của model, điện áp định mức, dòng điện định mức và các dữ liệu kỹ thuật khác.
●Nếu có yêu cầu đặc biệt, bạn có thể thương lượng để chúng tôi giải quyết.
