Đầu nối đến (hàm ngược dòng 3p 630a) Chức năng
Nó là các thành phần điện chính trong thiết bị đóng cắt điện áp thấp R-okken, chủ yếu là trong chính
Bộ nạp điện mạch; Bằng cách làm việc với thanh cái, ổ cắm đi, v.v., kết thúc đến
được kết nối với đầu trên của công tắc để nhận ra nguồn điện mạch chính. Nó là
Cũng liên kết quan trọng trong truyền tải điện kết nối thanh cái và nội bộ
mạch của đơn vị ngăn kéo, đảm bảo phân phối năng lượng có trật tự trong phân phối
hệ thống.

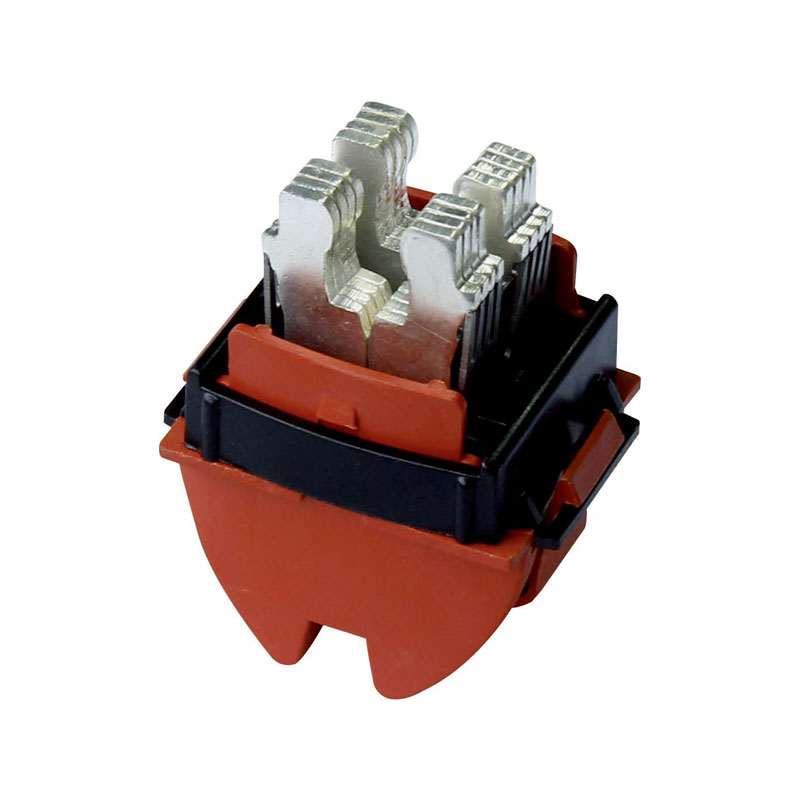

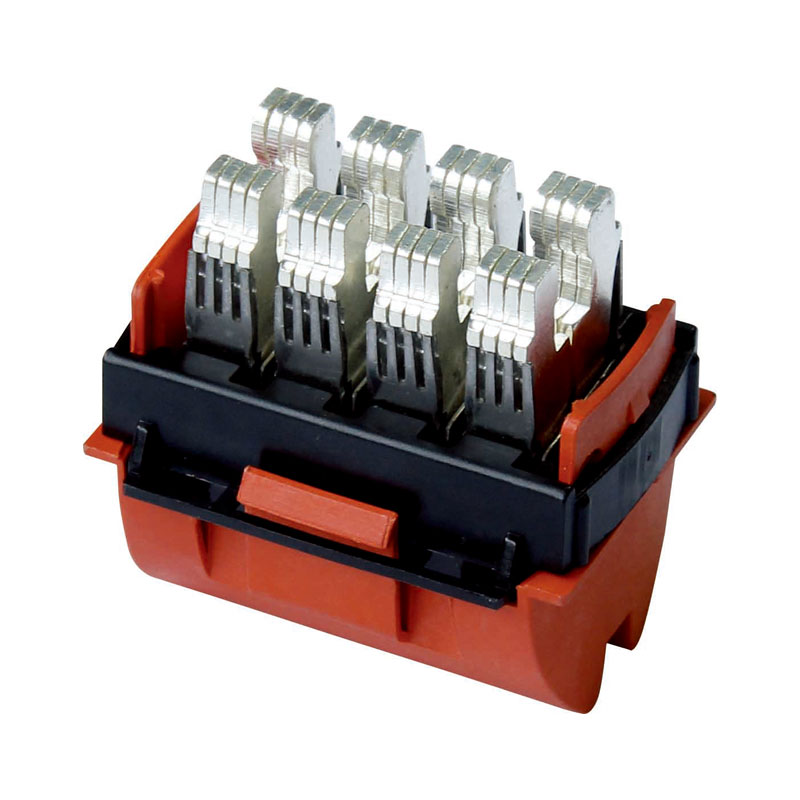

Đầu nối đến R-Okken (Hàm ngược dòng 3P 630A) Thiết kế cấu trúc như Belows
Cắm tiếp xúc dẫn điện: Được làm bằng đồng với mạ bạc, đồng có điện tuyệt vời
và độ dẫn nhiệt. Mạ bạc hơn nữa giúp cải thiện độ dẫn điện và
Giảm điện trở tiếp xúc. Nó cũng tăng cường khả năng chống oxy hóa, giảm tiếp xúc kém
gây ra bởi quá trình oxy hóa, và đảm bảo dòng truyền ổn định (630a).
Mùa xuân: Tờ lò xo thẳng được đặt ở phía bên ngoài của tấm dẫn điện
và khung cố định, tạo thành một lực ép giữa các tấm dẫn điện được ghép nối
Để đảm bảo tiếp xúc tốt giữa phích cắm và ổ cắm. Và được làm bằng thép không gỉ
mà độ co giãn tốt và độ dẫn điện.
Khung cố định: Được sử dụng để sửa bản dẫn điện và tấm lò xo của phích cắm, cung cấp
Hỗ trợ và định vị cơ học, và đảm bảo sự ổn định cấu trúc của phích cắm. Nó sử dụng
Một vật liệu PA mới (polyamide) với điểm nóng chảy cao và khả năng chịu nhiệt tuyệt vời, dầu
kháng thuốc, và sức đề kháng lão hóa. Nó có thể hoạt động ổn định trong một thời gian dài trong khu phức hợp
môi trường bên trong tủ phân phối (một nhiệt độ nhất định, ô nhiễm dầu có thể,
v.v.), và mức độ bảo vệ có thể được điều chỉnh theo các tình huống khác nhau (khi các phích cắm tương tự
có thể đến IP67, chống bụi và không thấm nước, các chi tiết cụ thể phải tuân theo thực tế
sản phẩm).
Nguyên tắc làm việc của tủ phân phối điện áp thấp Schneider Okken 3P 630A
Được sản xuất bởi Richge Technology như sau: Pin hình trụ hợp tác với phích cắm
Bảng dẫn điện để giải quyết sự cần thiết của bảng dẫn điện để mở rộng và mùa xuân
Để cung cấp áp lực khi cắm vào thanh cái. Hai người làm việc cùng nhau rất nhiều
giảm ma sát của việc mở rộng đầu nối, tránh thiệt hại cho thanh cái do
Áp lực lò xo trong quá trình động của phích cắm được đưa vào thanh cái
(đột quỵ hiệu quả 10-12mm); Ở trạng thái tĩnh, đảm bảo rằng áp suất tiếp xúc của mỗi bộ
lò xo đạt 75-95N, đảm bảo sự ổn định và độ tin cậy của kết nối và thực hiện
Truyền hiện tại mượt mà hơn.
