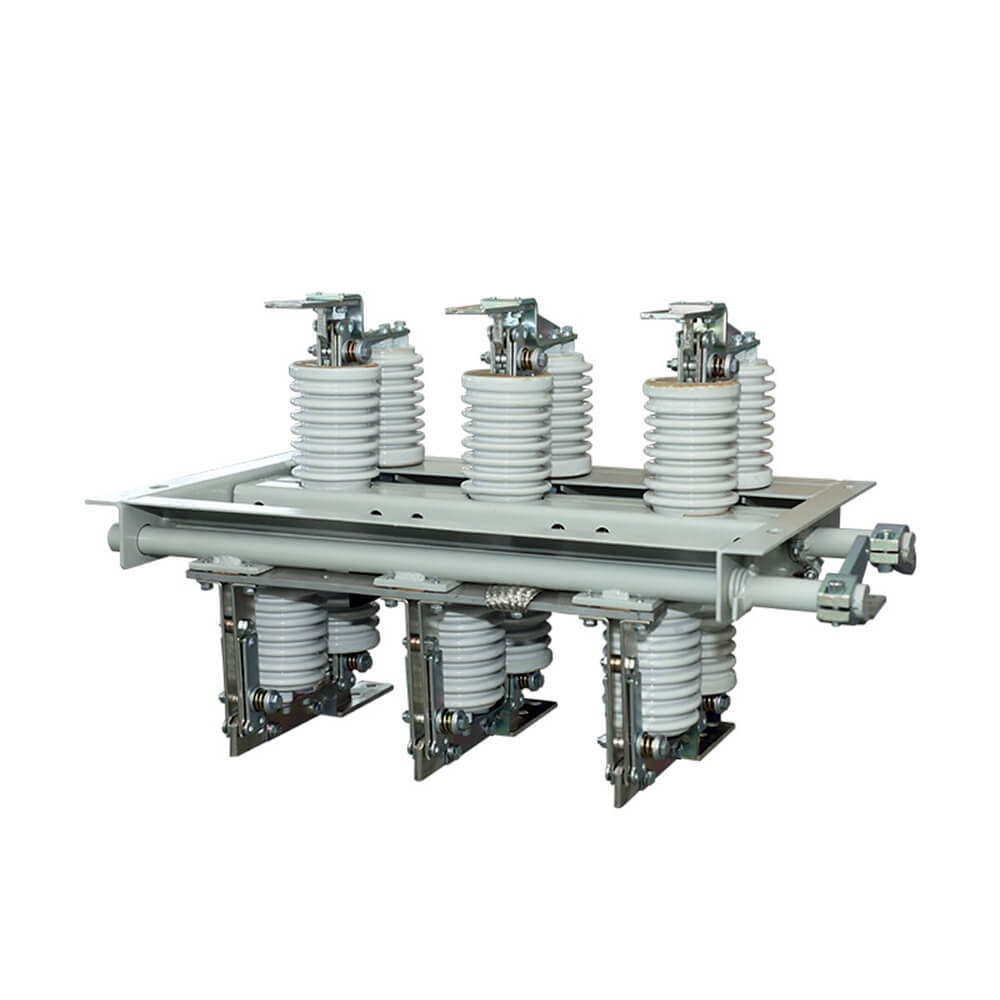

GN30-12 Ngắt kết nối điện áp cao trong nhà là một loại mới với dao quay. Công thức cấu trúc chính là khắc phục hai bộ cách điện và tiếp điểm ở các mặt phẳng trên và dưới của khung thấp thông thường ba pha, nhận ra việc mở và đóng công tắc bằng cách xoay dao. Công tắc GN3-12D thêm một hình thức kết nối dao trên cơ sở GN30-12 để đáp ứng nhu cầu của các hệ thống điện khác nhau. Sản phẩm này nhỏ gọn trong thiết kế, nhỏ trong không gian, mạnh mẽ trong cách nhiệt, dễ cài đặt và điều chỉnh. Nó đáp ứng các yêu cầu của "Công tắc cách ly và công tắc tiếp đất cao AC", và được áp dụng cho các hệ thống trong nhà với điện áp định mức lên đến 10 kV AC 50 Hz trở xuống. Nó có thể được sử dụng như là mạch mở và đóng khi có điện áp và không tải. Nó có thể được sử dụng với thiết bị đóng cắt điện áp cao hoặc có thể được sử dụng một mình.

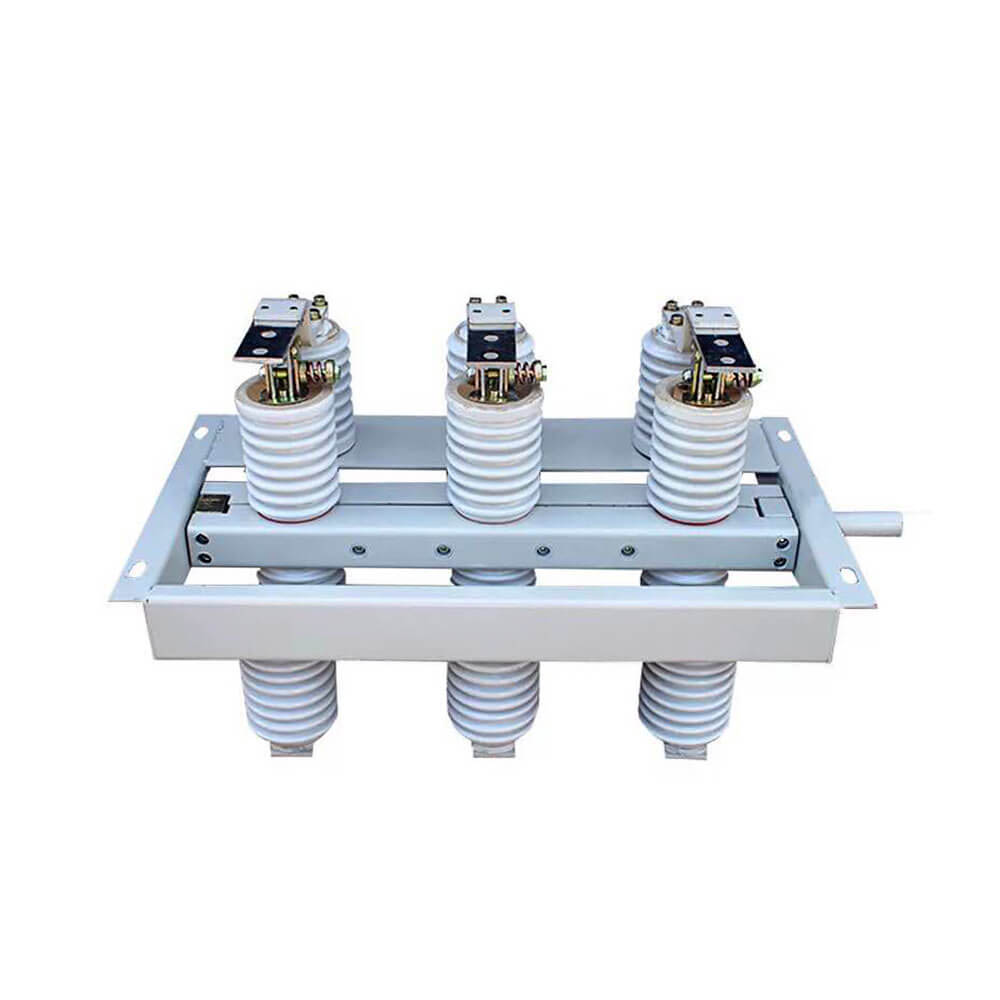

Công tắc ngắt kết nối điện áp cao GN30-12 (d) là một công tắc cách ly loại dao quay mới, cấu trúc chính được cố định hai nhóm cách điện và tiếp xúc trên hai mặt phẳng của khung gầm ba pha, thông qua tiếp xúc quay, nhận ra công tắc tắt. Công tắc loại GN30-12 (d) là một con dao nối đất được thêm vào loại mới trên cơ sở chuyển đổi loại GN30-12, có thể đáp ứng nhu cầu của các hệ thống điện khác nhau. Thiết kế sản phẩm là với không gian nhỏ gọn, chiếm dụng nhỏ, khả năng cách điện mạnh mẽ, dễ dàng lắp đặt và điều chỉnh, hiệu suất của nó đáp ứng công tắc cách ly điện áp cao GB1985-89 "AC và các yêu cầu của công tắc nối đất", áp dụng cho hệ thống điện áp 10kV AC và dưới mức. Nó có thể được sử dụng với tủ công tắc điện áp cao, và cũng có thể được sử dụng riêng.
GN30-12 Các tính năng công tắc cách ly
1. Nó được làm từ các chất cách điện gốm, bền, chống ô nhiễm và không làm sạch.
2. Sử dụng công nghệ mới tiếp xúc hàn bạc, điện trở tiếp xúc thấp, độ dẫn điện tốt và cường độ cơ học cao.
3. Phần cứng chất lượng cao, chắc chắn và bền, không dễ bị hư hại, dễ sử dụng và nhẹ.
 |
 |

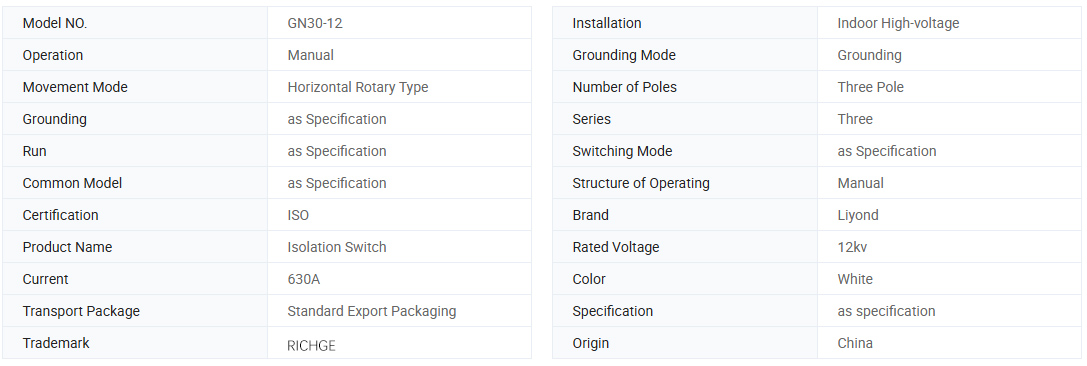

| Người mẫu |
Điện áp định mức （KV） |
Xếp hạng hiện tại （a) |
4S đánh giá thời gian ngắn chịu được dòng điện (giá trị hiệu quả) (The) |
Đỉnh định mức chịu được dòng điện (The) |
| GN30- 12 / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12 / 630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Chiều cao: Không quá 3000m;
2. Nhiệt độ môi trường: không cao hơn +40 ° C, không thấp hơn -30 ° C; Chênh lệch nhiệt độ hàng ngày là 15 ° C;
3. Nhiệt độ không khí trong nhà tương đối: không quá 90% (ở +25 ° C);
4. Cường độ động đất: Không quá 8 độ
5. Vị trí lắp đặt không có khí, lắng đọng hóa chất hơi, phun muối, bụi, bụi bẩn và các chất nổ khác và các chất ăn mòn ảnh hưởng nghiêm trọng đến cách điện và độ dẫn điện của bộ ngắt kết nối;
6. Không nên có những rung động nghiêm trọng thường xuyên ở nơi cài đặt
● Chấp nhận OEM & ODM: Có
● Chứng chỉ: CE, Báo cáo kiểm tra
● Thời gian sản xuất: 7 ~ 12 ngày làm việc
● Thời gian bảo hành: 12 tháng
● Thời gian giao hàng: 15 ngày
● Khi đặt hàng công tắc này, vui lòng cho biết đặc tả mô hình, điện áp định mức, dòng điện được định mức và dữ liệu kỹ thuật khác.
● Nếu có các yêu cầu đặc biệt, bạn có thể thương lượng của chúng tôi để giải quyết chúng.
