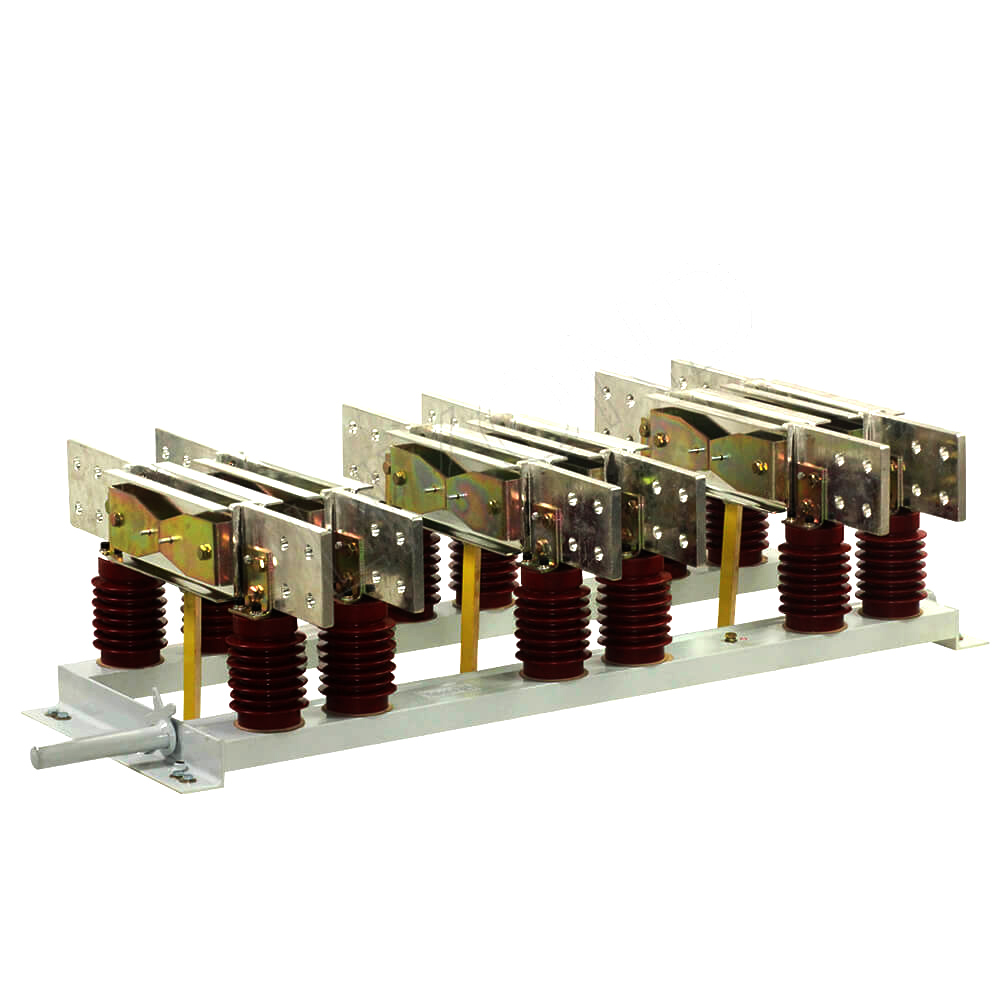

Công tắc cách ly ba pha GN22-12 6300A Điện áp cao trong nhà hiện tại

Công tắc cách ly ba pha GN22-12 6300A Điện áp cao trong nhà hiện tại

    Thiết bị đóng cắt điện áp cao trong nhà dòng GN22-12 (C) (D) được sử dụng trong các hệ thống điện có điện áp định mức 12kV, 50Hz trở xuống, để kết nối, ngắt kết nối hoặc chuyển đổi đường dây dưới điện áp nhưng không tải.

Cơ chế phù hợp: Được trang bị CS6-1, CS6-2 và các cơ chế vận hành thủ công khác, cũng có thể sử dụng cơ chế vận hành điện.

   Dòng công tắc này được vận hành bằng cơ cấu vận hành thủ công CS6-2 hoặc cơ cấu vận hành bằng điện và có thể được lắp đặt ở bên trái hoặc bên phải của bộ ngắt kết nối.

Đặc điểm cấu trúc

Sản phẩm này là công tắc cách ly dòng điện cao với cấu trúc dao đáy chung ba pha. Nó sử dụng nguyên mẫu khóa cơ học với hành động đóng và tiếp xúc gồm hai bước, đạt được sự tiếp xúc không mài mòn, lực vận hành nhỏ, áp suất tiếp xúc cao và độ ổn định nhiệt động tốt.

Lĩnh vực ứng dụng:

Hệ thống thiết bị đóng cắt: Được sử dụng trong các thiết bị đóng cắt có vỏ bọc bằng kim loại để cách ly và bảo vệ các mạch điện.

Thiết bị phân phối điện: Lý tưởng để sử dụng trong các trạm biến áp điện, đảm bảo cách ly an toàn mạch điện trong quá trình bảo trì.

Nhà máy điện: Được sử dụng trong các ứng dụng trong nhà, nơi cần cách ly điện cao thế để vận hành và bảo trì an toàn.

Trạm biến áp: Ứng dụng trong các trạm biến áp nhằm cách ly an toàn mạch máy biến áp.

Lắp đặt năng lượng tái tạo: Có thể được sử dụng trong các hệ thống lưu trữ năng lượng hoặc năng lượng tái tạo như trang trại năng lượng mặt trời và gió để bảo vệ và cách ly trong quá trình bảo trì.

Điều kiện môi trường sử dụng

1. Nhiệt độ không khí xung quanh: -15oC ~ 40oC, nhiệt độ trung bình hàng ngày ≦ 35oC.

2. Độ cao ≦ 1000m.

3.Điều kiện nhiệt độ:

Độ ẩm tương đối trung bình hàng ngày ≦ 95%, áp suất hơi nước trung bình hàng ngày ≦ 2,2kPa;

Độ ẩm tương đối trung bình hàng tháng ≦90%, áp suất hơi nước trung bình hàng tháng ≦1,8kPa.

4. Cường độ động đất ≦ 8 độ.

5. Nơi không có lửa, nguy hiểm nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.

Lưu ý: Nếu điều kiện sử dụng sản phẩm vượt quá quy định trên thì người dùng phải thỏa thuận và xác định với công ty.

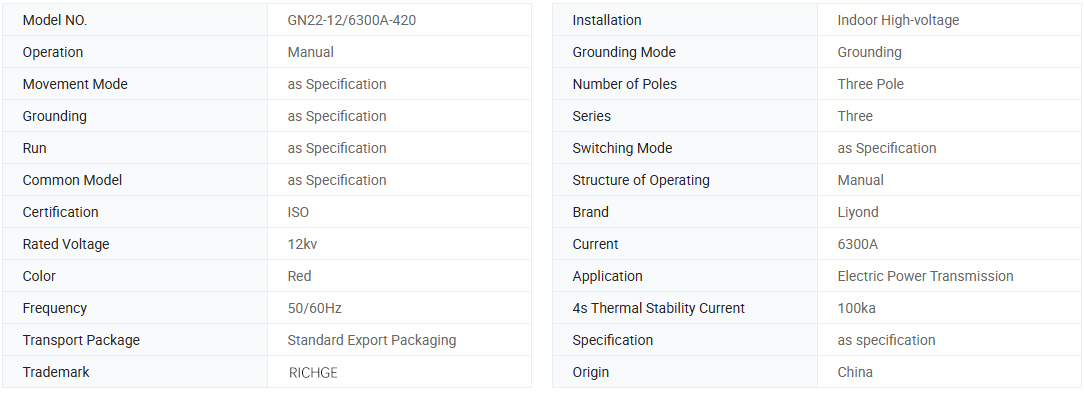

Thông tin cơ bản.

Mô tả Hiển thị

Thông số kỹ thuật

Người mẫu.	Điện áp định mức	Đánh giá hiện tại	Dòng ổn định nhiệt 4 giây (giá trị hiệu dụng) kA	Dòng ổn định động (giá trị đỉnh) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

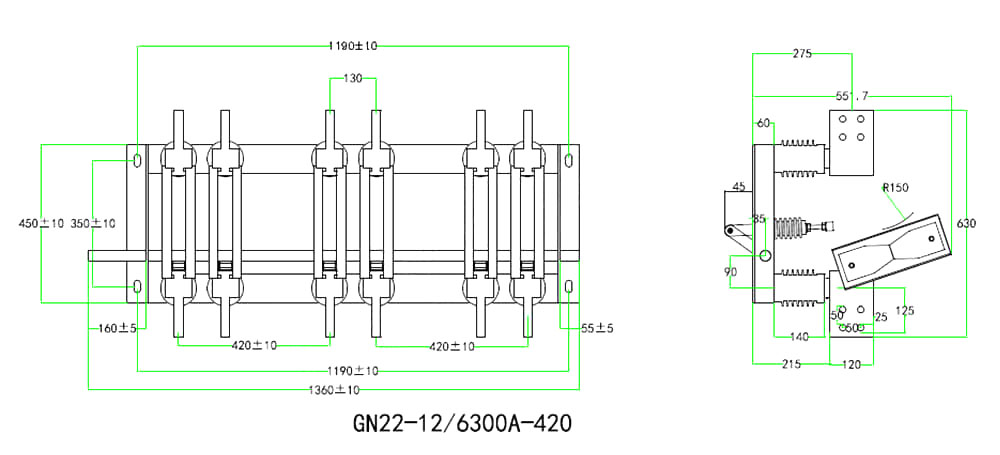

Tham chiếu bản vẽ kích thước (6300A)
