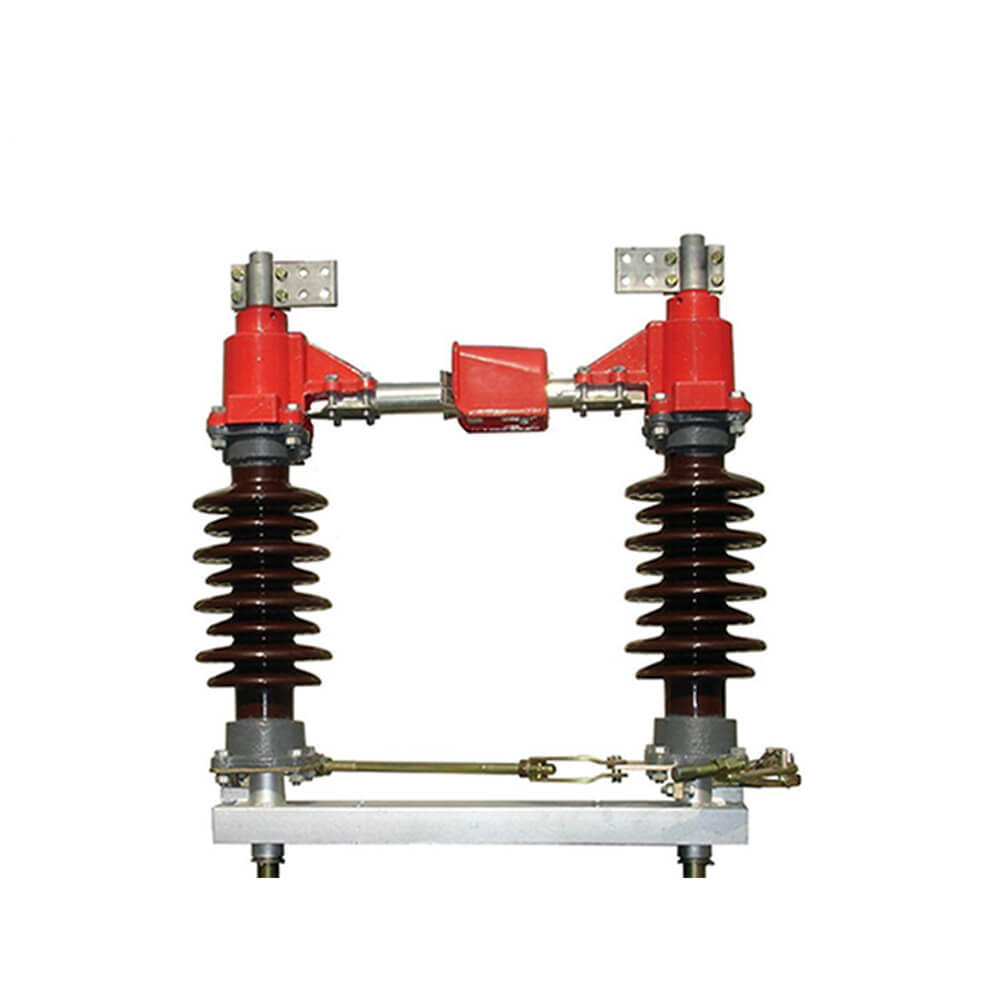

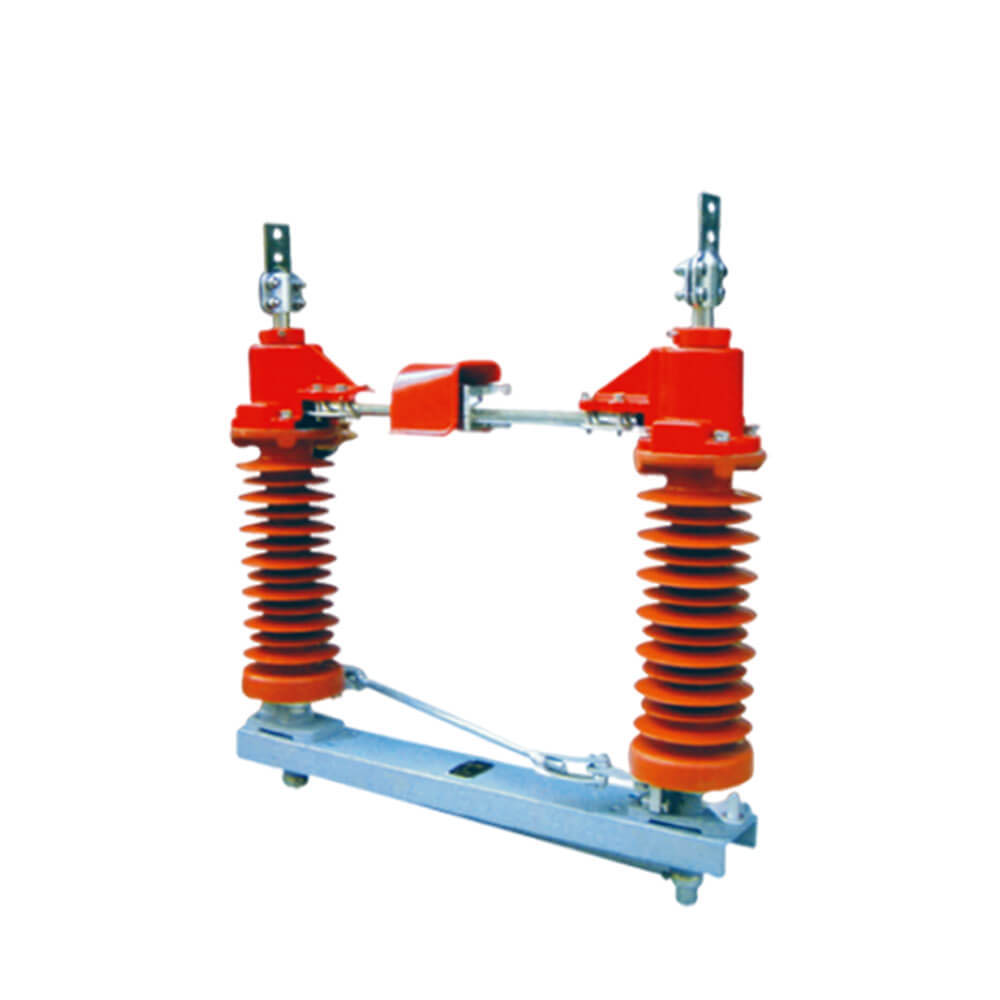

Bộ ngắt kết nối điện AC ngoài trời dòng GW4 12kV 40,5kV Phù thủy cách ly một cực

Công tắc ngắt kết nối HV ngoài trời GW4-12(40.5)

  Dao cách ly cao áp là thiết bị chuyển mạch quan trọng trong hệ thống điện nhà máy điện và trạm biến áp, cần được sử dụng cùng với máy cắt cao áp. Nó được sử dụng để kết nối, cắt hoặc thay đổi đường dây của thiết bị điện áp cao trong điều kiện điện áp và tải. Chức năng chính của nó là: đảm bảo an toàn cho các thiết bị và thiết bị điện cao áp trong công việc bảo trì, cách ly điện áp, không thể sử dụng và cắt, dòng tải đầu vào và dòng ngắn mạch, chỉ có thể được sử dụng cho một số thao tác chuyển mạch không tạo ra hồ quang mạnh, nghĩa là nó không có chức năng dập tắt hồ quang; Theo vị trí lắp đặt có thể chia thành loại trong nhà và loại ngoài trời, tùy theo số lượng trụ cách nhiệt, loại Cột đơn, loại cột đôi và loại ba cột, với các thiết bị tùy chọn cho từng cấp điện áp.

  Công tắc ngắt điện áp cao AC ngoài trời GW4-12(40.5) dùng để đóng mở mạch điện có điện áp nhưng không tải 50/60Hz, hệ thống điện 12(40.5)kV. Nó phù hợp với các tiêu chuẩn của Công tắc ngắt kết nối AC và Công tắc nối đất IEC129-1984 và GB1985 và các tiêu chuẩn liên quan khác.

Cơ chế làm việc

  Bộ ngắt kết nối điện áp cao có thể đảm bảo an toàn cho các thiết bị và thiết bị điện cao áp trong công việc bảo trì và đóng vai trò cách ly điện áp. Nó không thể được sử dụng để cắt, dòng tải đầu vào và ngắt dòng ngắn mạch. Nó chỉ có thể được sử dụng cho một số thao tác chuyển mạch không tạo ra hồ quang mạnh, nghĩa là nó không có chức năng dập tắt hồ quang. Theo các vị trí lắp đặt khác nhau, nó có thể được chia thành loại trong nhà và loại ngoài trời, và có thể được chia thành loại trong nhà và loại ngoài trời theo số lượng trụ cách nhiệt. Loại cột, loại cột đôi và loại ba cột, với thiết bị tùy chọn cho từng cấp điện áp. Nó cũng có thể cách ly bộ phận tắt nguồn của thiết bị phân phối điện áp cao khỏi bộ phận mang điện một cách đáng tin cậy, để đảm bảo an toàn cho công việc bảo trì. Tất cả các điểm tiếp xúc của cầu dao cách ly điện áp cao đều lộ ra ngoài không khí với các điểm đứt rõ ràng. Dao cách ly không có thiết bị dập hồ quang nên không thể dùng để cắt dòng tải hoặc dòng ngắn mạch. Nếu không, dưới tác dụng của điện áp cao, điểm đứt sẽ tạo ra hồ quang mạnh, khó tự dập tắt, thậm chí có thể gây ra phóng điện (đoản mạch giữa các pha hoặc pha), đốt cháy thiết bị và gây nguy hiểm cho an toàn cá nhân. Đây là một tai nạn nghiêm trọng khi "kéo cầu dao có tải".

  Dao cách ly điện áp cao cũng có thể được sử dụng để chuyển mạch một số mạch nhằm thay đổi chế độ hoạt động của hệ thống. Ví dụ, trong mạch bus đôi, có thể sử dụng bộ ngắt kết nối điện áp cao để chuyển mạch vận hành từ bus này sang bus khác.

Đặc điểm cấu trúc

 Công tắc ngắt kết nối này bao gồm bệ, nẹp cách điện, vật liệu điện và cơ cấu vận hành. Mỗi cột có hai thanh giằng, lưỡi dao điện được lắp phía trên mỗi thanh giằng và điểm nối của hai lưỡi dao nằm giữa hai thanh giằng. Với sự điều khiển của cơ chế vận hành, hai cánh quạt có thể xoay ngang 90 độ để đóng lại. Chúng ta có thể kết nối ba công tắc ngắt kết nối một cực thành một công tắc ba cực liên kết thông qua thanh liên kết. Công tắc ngắt kết nối này có thể được kết hợp với cơ cấu thủ công loại CS11 hoặc loại CS17, trong đó CS17 được sử dụng trong công tắc ngắt kết nối có khớp nối đất. (cơ chế động cơ có thể được lắp đặt theo yêu cầu của người dùng), Cấu trúc hợp lý, vận hành linh hoạt; lắp đặt thuận tiện, có thể sử dụng một cực hoặc ba cực; khoảng cách tiếp xúc rộng, cách điện an toàn và đáng tin cậy. Loại nối đất linh hoạt theo yêu cầu của người sử dụng, có thể chọn nối đất kép nối đất đơn hoặc không nối đất.

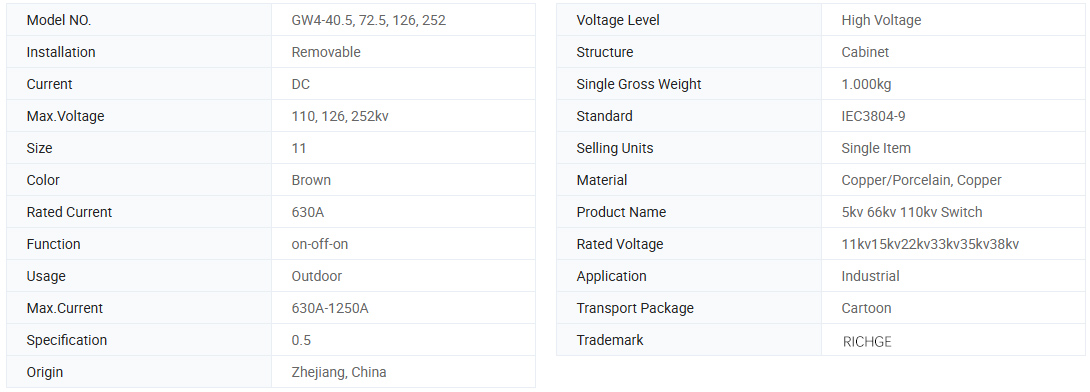

Thông tin cơ bản.

Thông số kỹ thuật

Người mẫu	Điện áp định mức (kV)	Dòng điện định mức (A)	Chịu được dòng điện (kA)	thời gian ngắn 4s chịu được dòng điện (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Vẽ

Sử dụng điều kiện môi trường

1. Độ cao: 3000m;

2. Nhiệt độ môi trường: -25oC ~ + 40oC;

3. Tốc độ gió: 35m/s;

4. Mức độ ô nhiễm: ≤III;

5. Cường độ động đất: 8 độ;

6. Những dịp áp dụng không được có chất dễ cháy, nổ, khí ăn da.

Hướng dẫn đặt hàng

●Chấp nhận OEM&ODM: CÓ

●Chứng chỉ: CE,Báo cáo thử nghiệm

●Thời gian sản xuất: 7~12 ngày làm việc

●Thời gian bảo hành: 12 tháng

●Thời gian giao hàng: 15 ngày

●Khi đặt hàng công tắc này, vui lòng cho biết thông số kỹ thuật của model, điện áp định mức, dòng điện định mức và các dữ liệu kỹ thuật khác.

●Nếu có yêu cầu đặc biệt, bạn có thể thương lượng để chúng tôi giải quyết.
