Xi lanh mini bằng thép không gỉ dòng CJ2K｜Loại thanh không quay

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

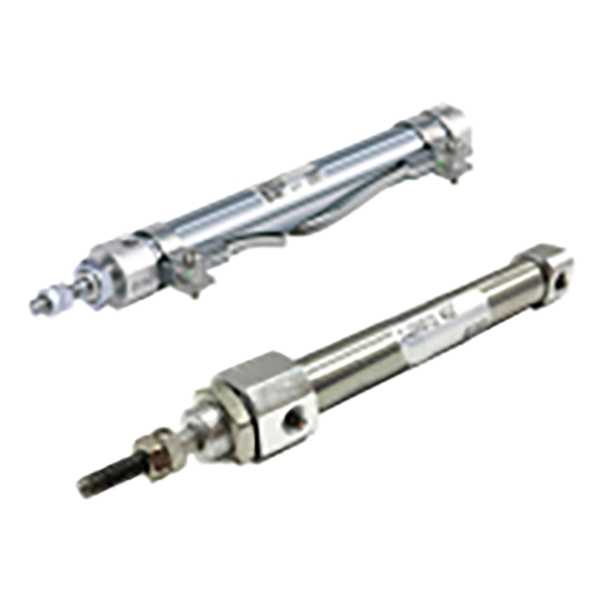

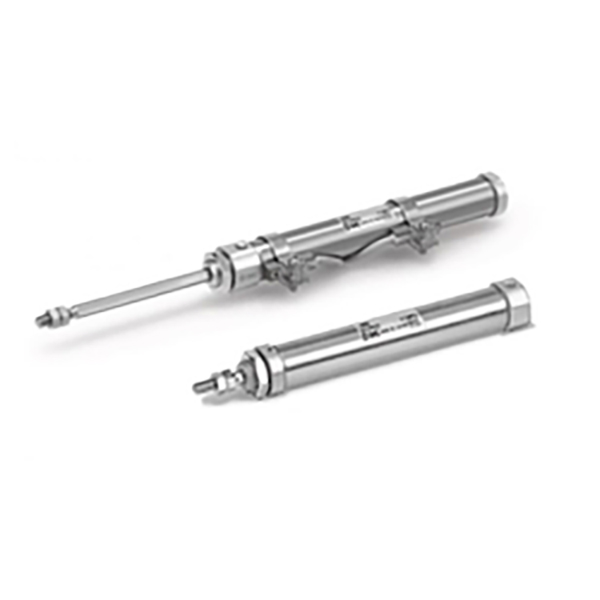

     Dòng SOLH CJ2K là loại xi lanh mini bằng thép không gỉ dạng thanh không quay, có nguồn gốc từ họ xi lanh mini CJ2. Tính năng cốt lõi: Thanh piston chống xoay hình lục giác được tích hợp với cấu trúc dẫn hướng bên trong để ngăn thanh piston quay trong quá trình kéo dài và rút lại. Lý tưởng cho các trạm chính xác nơi thiết bị cố định cuối phải duy trì vị trí góc cố định. Áp dụng thùng thép không gỉ 304, nhỏ gọn và nhẹ. Hỗ trợ ba chế độ hoạt động: tác động kép, hồi xuân tác động đơn, mở rộng lò xo tác động đơn. Kích thước lỗ khoan: Φ10, Φ16. Có thể hoán đổi hoàn toàn theo chiều với CJ2K gốc được nhập khẩu. Vòng từ tích hợp tùy chọn tương thích với công tắc từ M9BW. Được áp dụng rộng rãi trong tự động hóa nhỏ, thiết bị 3C, dụng cụ chính xác và ứng dụng đẩy đồ gá.

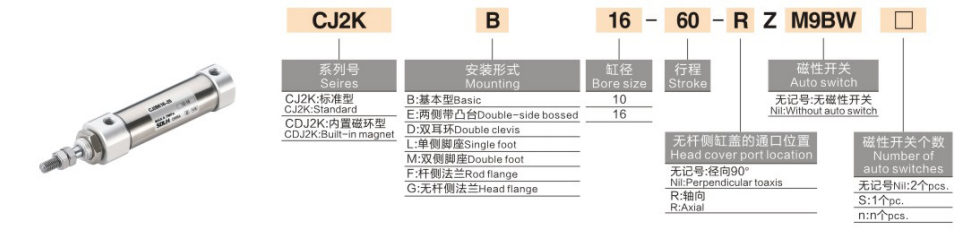

Giải thích mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu:CJ2KB10-30SZ-M9BW-B

   2. Ví dụ đặt hàng

    CJ2KB10-30SZ-M9BW

     -- Xi lanh mini không quay, lắp cơ bản, lỗ khoan 10, hành trình 30, lò xo hồi vị tác động đơn, vòng từ tích hợp, được trang bị công tắc từ M9BW.

Cấu trúc cốt lõi & Ưu điểm hiệu suất

   1. Thanh piston lục giác chống xoay cơ học (Core Advantage)

     -- Thanh piston có tiết diện lục giác khớp với ống lót dẫn hướng phía trước để hạn chế chuyển động quay theo chu vi.

     -- Độ chính xác chống xoay: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Giải quyết vấn đề về độ lệch do thanh piston tròn thông thường bị xoắn tự do trong quá trình chuyển động tịnh tiến.

   2. Thùng thép không gỉ 304, viền mỏng nhỏ gọn

     - Chống rỉ sét và chống ẩm; cấu trúc hình trụ giúp tiết kiệm không gian lắp đặt bên trong tủ thiết bị nhỏ gọn.

   3. Có sẵn nhiều chế độ hoạt động

     -- Tác động kép: Cung cấp không khí ở cả hai bên, lực đẩy ổn định, thích hợp cho sản xuất hàng loạt liên tục

     -- S Lò xo hồi vị: Mở rộng khi có điện, tự động rút lại sau khi mất điện

     -- T Spring kéo dài: Rút lại khi có điện, tự động kéo dài sau khi mất điện để đáp ứng yêu cầu thiết lập lại an toàn

   4. Tùy chọn lắp đặt đa dạng

     -- Loại cơ bản, chân đế L, mặt bích F, rãnh đôi D. Hỗ trợ lắp ráp dọc, ngang và đảo ngược.

   5. Vận hành không dầu

     -- Được phủ sẵn mỡ bôi trơn lâu dài bên trong, tương thích với khí nén khô không dầu giúp máy hoạt động ổn định lâu dài.

   6. Phát hiện vị trí từ tính tùy chọn

     -- Phiên bản Z được trang bị nam châm tích hợp, kết hợp với công tắc M9BW để gửi tín hiệu kéo dài/rút tại chỗ về PLC để điều khiển khóa liên động tự động.

   7. Đệm cao su tiêu chuẩn

     -- Tích hợp miếng đệm cao su ở cả hai đầu để hấp thụ tác động của piston và giảm tiếng ồn khi vận hành.

Thông số kỹ thuật tiêu chuẩn

   1. Lực đẩy đầu ra lý thuyết @0,5MPa (N)

So sánh lựa chọn: Thanh tròn CJ2 không quay VS tiêu chuẩn CJ2K

    1. ✅ Ưu tiên CJ2K trong các điều kiện làm việc này

     -- Đồ gá phẳng, càng chuyển số hoặc chốt định vị gắn trên đầu thanh truyền, cấm làm lệch tải;

     -- Dụng cụ định vị nhỏ, đẩy phôi vào trong rãnh dẫn hướng;

     -- Nguồn cấp dữ liệu tuyến tính của camera và thiết bị kiểm tra yêu cầu góc không đổi;

     -- Kẹp dẹt nối với cần piston, bị xoắn sẽ gây kẹt vật liệu hoặc hỏng định vị.

   2. ❌ Các kịch bản tiêu chuẩn chấp nhận được của CJ2

     -- Đẩy phôi đơn giản, đẩy phôi tròn, không hạn chế góc tải, ưu tiên chi phí.

Hướng dẫn lựa chọn 3 bước

   1. Xác nhận yêu cầu chống xoắn

     -- Đồ gá phẳng/vuông có rãnh định vị → Phải chọn loại không xoay CJ2K.

   2. Chọn chế độ hoạt động

     -- Chuyển động qua lại liên tục & lực đẩy tối đa → Tác động kép (không có hậu tố S/T)

     -- Mở rộng bằng không khí, tự động rút lại sau khi tắt máy → Lò xo S quay trở lại

     -- Rút lại bằng không khí, tự động đẩy ra sau khi tắt máy → Kéo dài lò xo T

   3. Cấu hình cảm biến và lắp đặt

     -- Yêu cầu phản hồi vị trí PLC: Thêm hậu tố Z (nam châm tích hợp) + Công tắc từ M9BW

     -- Lựa chọn lắp đặt: Mặt bích F để lắp đặt mặt cuối; Chân L để gắn khung bên; Khe đôi D cho chuyển động xoay có bản lề

Kịch bản ứng dụng điển hình

     -- Tự động hóa 3C: Đẩy khuôn phẳng PCB, định vị đầu nối trong khe

     -- Thiết bị kiểm tra quang học: Camera cấp nguồn tuyến tính với góc phát hiện cố định

     -- Dụng cụ & Đồ gá nhỏ: Đẩy phôi phẳng ra, nạp vật liệu vào rãnh dẫn hướng

     -- Máy đóng gói: Định vị thùng carton phẳng, đẩy nhãn nhỏ

     - Phòng thí nghiệm tự động hóa & xưởng ẩm (thùng inox chống gỉ)

Tham khảo mạch khí nén tiêu chuẩn

   1. Mạch đẩy tác động kép

     -- Bộ bôi trơn điều chỉnh bộ lọc không khí AFC → Van điện từ 4V210-06 5/2 → Ống PU4 → CJ2KB16-60Z-M9BW

   2. Mạch thiết lập lại lò xo tác động đơn

     -- Bộ điều chỉnh áp suất AR → Van điện từ 3V210 3/2 → CJ2KB10-30SZ

Thận trọng khi sử dụng

     -- Tránh tải trọng xuyên tâm quá mức lên thanh piston. Lực bên làm tăng tốc độ mài mòn của ống lót dẫn hướng và giảm độ chính xác chống xoay.

     -- Lắp đặt tải trọng cuối đồng trục để giảm thiểu mômen xoắn.

     -- Lắp bộ lọc không khí AF phía trước để tránh bụi làm kẹt cụm dẫn hướng.

     -- Tránh vận hành tốc độ cao trong thời gian dài dưới áp suất tối đa 0,7MPa; tận dụng tối đa đệm cao su.

     -- Phiên bản gioăng cao su Fluorine có thể tùy chỉnh cho môi trường ăn mòn axit và kiềm mạnh.

Tóm tắt một câu

     Xi lanh mini hình lục giác không quay bằng thép không gỉ SOLH CJ2K cung cấp chuyển động tuyến tính chống xoắn chính xác, có sẵn trong các biến thể tác động kép/đơn với nhiều kiểu lắp, tương thích với công tắc từ M9BW, bộ truyền động hoàn hảo để kiểm tra 3C, kiểm tra quang học và các trạm định vị khuôn chính xác nơi cấm độ lệch góc.
