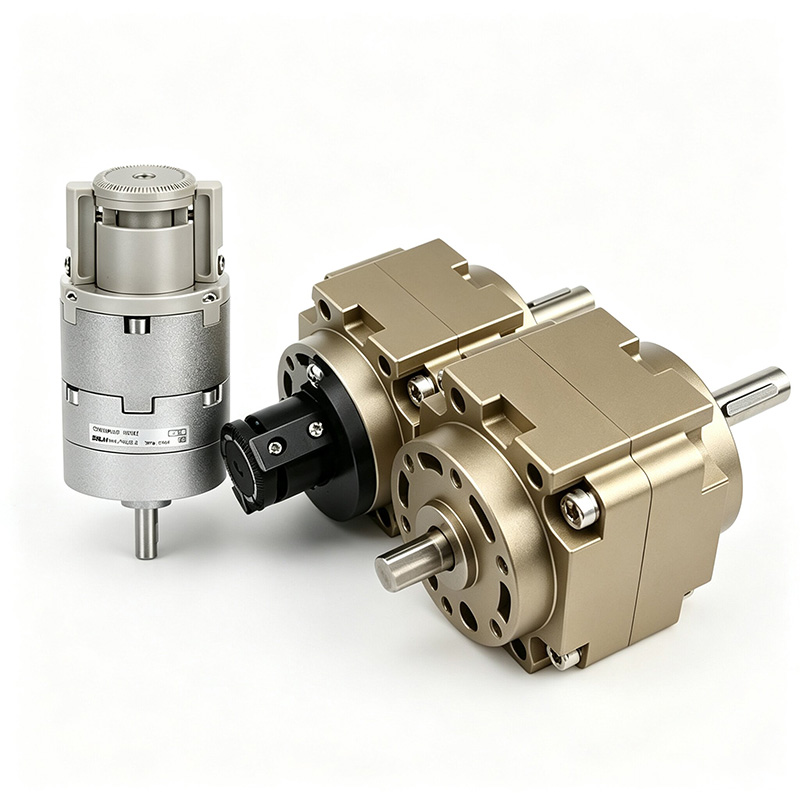

Thiết bị truyền động quay kiểu cánh gạt dòng CRB1 / CRB2

Thiết bị truyền động quay kiểu cánh gạt dòng CRB1 / CRB2 (SOLH có thể hoán đổi cho nhau)

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm & Sự khác biệt cốt lõi của dòng sản phẩm

     SOLH CRB1 và ​​CRB2 là các xi lanh xoay kiểu cánh gạt được dẫn động bởi các cánh gạt đơn/đôi. Không có khe hở chia lưới bánh răng, chúng có thân máy siêu nhỏ gọn, quán tính quay thấp và phản ứng cực nhanh.

     -- CRB2 (Dòng nhỏ): Lỗ khoan 10~40mm cho tải nhẹ & không gian hẹp, thiết kế gọn nhẹ

     -- CRB1 (Dòng lớn): Lỗ khoan 50~100mm cho tải nặng & mô-men xoắn cao, hỗ trợ vòng bi đầy đủ với khả năng chống va đập vượt trội

     Góc xoay tối đa của cánh đơn lên tới 270°/280°, cánh đôi tối đa 90°/100°. Được sử dụng rộng rãi cho các trạm tự động hóa quay, lập chỉ mục và định vị quay nhanh.

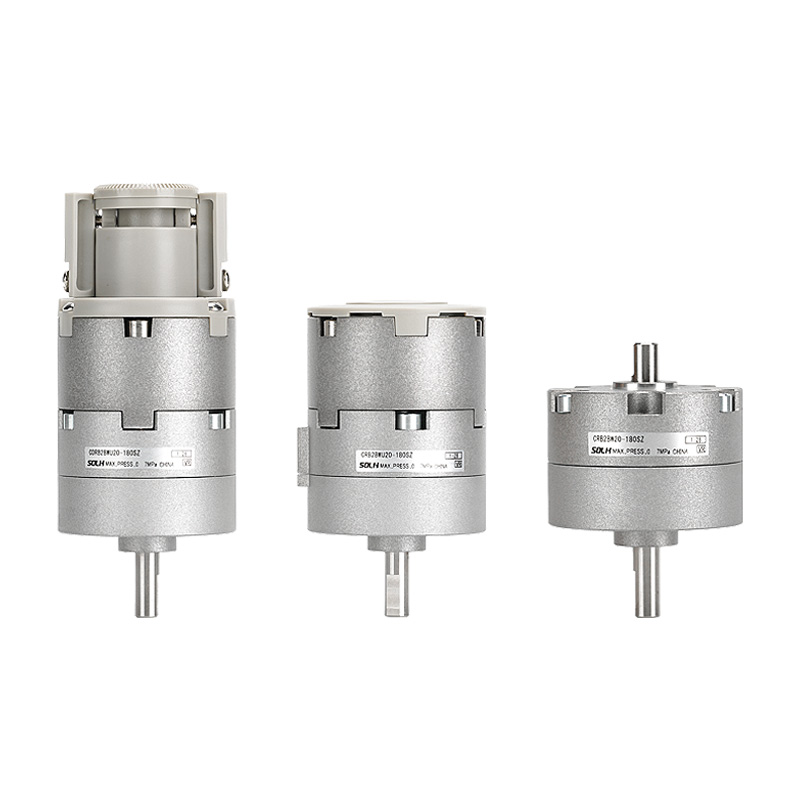

  1. Dòng tiêu chuẩn nhỏ CRB2

     -- Kích thước lỗ khoan: 10, 15, 20, 30, 40mm

     -- Tùy chọn cánh: Cánh đơn S / Cánh đôi D

     -- Góc xoay: Cánh đơn 90°/180°/270°; Cánh đôi 90°/100°

     -- Ưu điểm cốt lõi: Siêu nhỏ gọn, nhẹ, áp suất khởi động thấp, cổng kép bên/trục, bộ điều chỉnh góc tùy chọn & công tắc từ

     -- Ứng dụng: Tải nhẹ quay tốc độ cao, thiết bị không gian hạn chế, thiết bị điện tử 3C, đóng gói, tự động hóa thu nhỏ

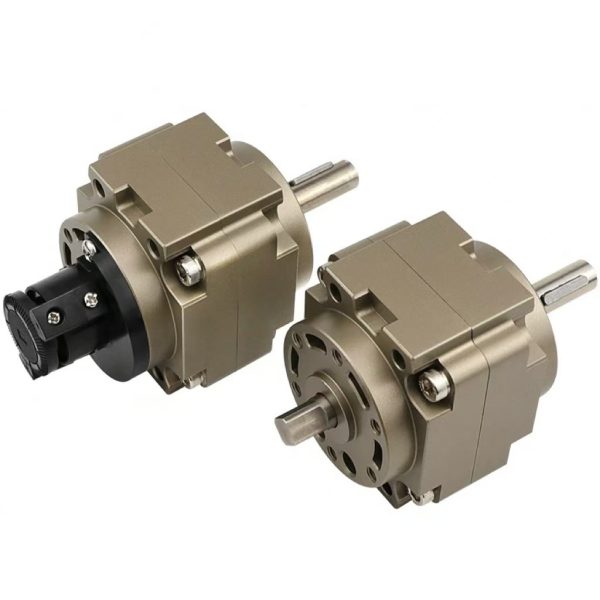

  2. Dòng sản phẩm hạng nặng CRB1

     -- Kích thước lỗ khoan: 50, 63, 80, 100mm

     -- Tùy chọn cánh: Cánh đơn S / Cánh đôi D

     -- Góc xoay: Cánh đơn 90°/180°/270°/280°; Cánh đôi 90°/100°

     - Ưu điểm cốt lõi: Mô-men xoắn đầu ra cao, chịu tải nặng, hỗ trợ ổ trục đầy đủ, chống sốc, tuổi thọ dài

     -- Ứng dụng: Lật phôi nặng, lập chỉ mục quy mô lớn, đồ đạc quay nặng, dây chuyền lắp ráp công nghiệp nặng

Thông số kỹ thuật lõi phổ quát

  1. Thông số tiêu chuẩn chung

  2. Mômen đầu ra lý thuyết @ 0,5MPa (Chỉ số lựa chọn lõi)

   2.1 Bảng mô men xoắn CRB2

   2.2 Bảng mô men xoắn CRB1

 3 Tham chiếu tải trọng hướng tâm và hướng trục cho phép

     -- CRB2-20: Hướng tâm 120N, Hướng trục 80N

     -- CRB1-50: Hướng tâm 245N, Trục 196N

     -- CRB1-100: Hướng tâm 588N, Trục 490N

Cấu trúc bên trong & Nguyên lý làm việc của cánh gạt

  1. Các bộ phận chính: Thân xi lanh, cánh quạt quay đơn/đôi, trục đầu ra, cụm làm kín, đệm cao su cuối, bu lông điều chỉnh góc

  2. Nguyên lý làm việc: Khí nén đi vào một buồng đẩy cánh quạt quay quanh trục trung tâm trong khi buồng đối diện xả ra.

     - Cánh quạt đôi: Mô men xoắn tăng gấp đôi, góc xoay giới hạn 100°

     -- Cánh đơn: Phạm vi xoay rộng hơn lên tới 270°

  3. Ưu điểm cốt lõi độc đáo

     - Không có cấu trúc bánh răng & giá đỡ, không có phản ứng dữ dội, xoay im lặng mượt mà mà không bị rung khi va chạm

     -- Thiết kế siêu nhỏ gọn, quán tính quay thấp, phản ứng cực nhanh (xoay 90° < 0,1 giây)

    - Trục rỗng tùy chọn, thuận tiện cho việc định tuyến ống và dây bên trong

     - Bu lông tinh chỉnh hai đầu để giới hạn hành trình; cánh đơn có thể điều chỉnh 0 ~ 270°, cánh đôi 0 ~ 90°

Quy tắc mã hóa mô hình hoàn chỉnh

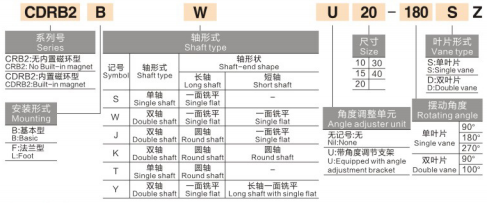

  1. Ví dụ về mẫu CRB2: CRB2BW20-180SZ

     -- CRB2 = Dòng thiết bị truyền động quay cánh gạt nhỏ

     -- B = Giá đỡ mặt bích cơ bản; L = Giá đỡ chân

     -- W = Trục mở rộng gấp đôi; trống = Trục đơn

     -- 20 = Kích thước lỗ khoan (10/15/20/30/40)

     -- 180 = Góc xoay (90/180/270)

     -- S = Cánh đơn; D = Cánh đôi

     -- Z = Được trang bị bộ phận điều chỉnh góc; trống = tiêu chuẩn không có bộ điều chỉnh

          Tiền tố CDRB2 = Vòng từ tích hợp để lắp đặt công tắc từ

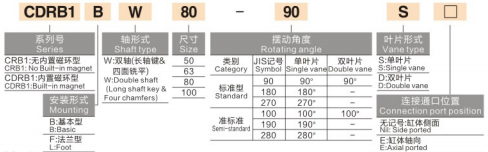

  2. Ví dụ về mẫu CRB1: CRB1BW50-90D

     -- CRB1 = Dòng máy quay cánh gạt hạng nặng cỡ lớn

     -- B = Giá đỡ cơ bản; W = Trục đôi

     -- 50 = Kích thước lỗ khoan (50/63/80/100)

     -- 90 = Góc xoay (90/180/270/280)

     -- D = Cánh đôi; S = Cánh đơn

        Tiền tố CDRB1 = Mô hình tích hợp vòng từ

Hướng dẫn lựa chọn từng bước & ứng dụng công nghiệp

  1. Quy tắc ưu tiên lựa chọn

     -- Phân chia mô-men xoắn và kích thước: Tải nhẹ không gian hẹp → CRB2 (10~40); Vòng quay mô-men xoắn cao → CRB1 (50 ~ 100)

     -- Yêu cầu về góc xoay: Xoay trên 90° → Cánh đơn S; Mô men xoắn cực đại trong phạm vi 90° → Cánh gạt đôi D

     -- Cân bằng giữa độ chính xác và tốc độ: Loại cánh gạt không có phản ứng dữ dội, định vị lặp lại ± 0,1°, lý tưởng cho hoạt động nhẹ tốc độ cao; Tải trọng vòng bi nặng có độ chính xác cao thích hợp với bàn quay bánh răng giá đỡ MSQ

     -- Tùy chọn chức năng: Cần giới hạn góc mịn – chọn đơn vị điều chỉnh góc hậu tố Z; Yêu cầu phản hồi vị trí PLC – chọn mô hình tích hợp từ tính CDRB

  2. Các kịch bản ứng dụng điển hình

     -- Dây chuyền công việc nhẹ: Lật linh kiện điện tử, xoay nhãn, siết chặt nắp chai, phân loại vật liệu thu nhỏ

     -- Trạm công suất lớn: Phôi lớn quay 90°/180°, lập chỉ mục dây chuyền lắp ráp, đồ gá kẹp quay nặng

     -- Công nghiệp tổng hợp: Bao bì, in ấn, chế biến thực phẩm Trạm định vị quay hoàn toàn tự động

So sánh hiệu suất: Thiết bị truyền động quay bánh răng và giá đỡ CRB Vane VS MSQ

một câu

     Tóm tắtBộ truyền động quay loại cánh gạt hạng nhẹ và hạng nặng CRB1 loại nhỏ SOLH CRB2 sử dụng bộ truyền động cánh gạt đơn/đôi không phản ứng ngược với bộ điều chỉnh góc tùy chọn và biến thể công tắc từ CDRB, có tính năng quay quán tính thấp nhanh từ mô-men xoắn 0,05~24N·m, hoàn hảo cho việc lật, lập chỉ mục và kẹp quay tốc độ cao trong dây chuyền điện tử, đóng gói và dây chuyền tự động hóa lắp ráp hạng nặng.
