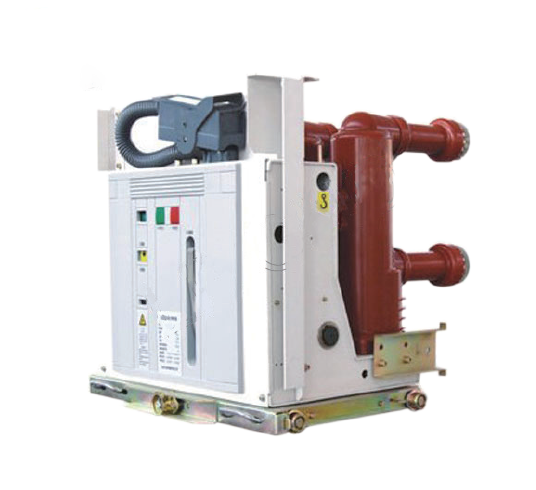

VSG-12 Xi lanh VCB có thể rút được bộ ngắt mạch

VSG-12 Xi lanh VCB có thể rút được bộ ngắt mạch

   Chúng tôi được hưởng một trạng thái cực kỳ tốt trong số các khách hàng tiềm năng của chúng tôi cho chất lượng hàng đầu hàng hóa tuyệt vời, giá cạnh tranh và dịch vụ lý tưởng cho thiết bị đóng cắt điện kim loại kèm theo, tủ phân phối năng lượng LV, thiết bị đóng cắt bằng kim loại cao. Đối mặt với tương lai, chúng tôi sẽ tiếp tục duy trì các giá trị cốt lõi của sự liêm chính, tôn trọng, đổi mới, đam mê và nhóm chuyên nghiệp, luôn tuân thủ cách tiếp cận lấy khách hàng làm trung tâm và trả lại cho khách hàng toàn cầu với các sản phẩm và dịch vụ chất lượng cao. Chúng tôi dựa vào nguồn nhân lực phong phú và các điều kiện nghiên cứu khoa học tuyệt vời để thích ứng với sự phát triển chung của thị trường với một cơ chế sáng tạo. Chúng tôi theo đuổi mục đích của sự quan trọng, danh tiếng và dịch vụ trước tiên 'và tuân thủ các hiệu trưởng thương mại về' sự khác biệt và lợi ích lẫn nhau '. Và chúng tôi sẽ hợp tác thân mật với những người bạn của các vòng tròn khác nhau cả trong và ngoài nước với một cử chỉ mới.

Máy cắt mạch chân không có thể rút trong nhà

  Bộ ngắt mạch chân không điện áp cao VSG-12 (ABBR .: Bộ ngắt mạch) là ba cụm A.C. 50Hz trong nhà của phân phối nguồn điện được trang bị điện áp định mức 12 kV. Sản phẩm này phù hợp với GB1984-2003 (Bộ ngắt mạch A.C. cao), JB3855-1996 (3.6-4,5kV trong nhà A.C. Bộ ngắt điện áp cao trong nhà), DL403-2000 (điều kiện kỹ thuật để đặt hàng điện áp 6-40.5kV. Nó có thể được sử dụng để bảo vệ và điều khiển thiết bị trong thiết bị lưới và thiết kế động của doanh nghiệp công nghiệp và khai thác. Nó phù hợp để chuyển đổi tải và hoạt động thường xuyên với tính chất khác nhau và với khả năng hoạt động của nhiều lần phá vỡ dòng điện ngắn.

Bộ ngắt mạch chân không có thể rút trong nhà phù hợp với các hệ thống năng lượng AC ba pha với điện áp định mức lên tới 12 ~ 24kV và tần số 50/60Hz. Chúng được sử dụng rộng rãi trong các nhà máy điện, trạm biến áp, hóa dầu, luyện kim, sản xuất và các ngành công nghiệp khác, sân bay, khu dân cư, vv kiểm soát và bảo vệ thiết bị điện, đặc biệt là trong các trường hợp cần vận hành không thường xuyên ở dòng điện ngắn hoặc đa mạch. Nó có thể được cài đặt trong thiết bị đóng khóa không khí trong nhà như loại KYN28 hoặc AMS.

  Bộ ngắt mạch được làm bằng công nghệ APG trưởng thành. Việc áp dụng bộ đệm thiết bị đầu cuối VD4 đảm bảo rằng thiết bị đầu cuối trong nhà đáng tin cậy hơn trong bất kỳ môi trường hoạt động nào. VD4 có thể đáp ứng đầy đủ các yêu cầu của GB, DL, IEC, DIN, VDE và các tiêu chuẩn của các nước công nghiệp tiên tiến khác.

Bộ ngắt mạch chân không chủ yếu bao gồm ba phần: buồng dập tắt của vòng cung, cơ chế vận hành, khung và các thành phần khác.

1. Vòng tròn chân không

Theo các loại công tắc khác nhau, có các buồng dập tắt chân không bằng gốm với màn hình bên ngoài, các buồng dập tắt chân không nhỏ với các từ trường dọc theo cốc có hình dạng trung gian và các buồng bị dập tắt bong bóng thủy tinh bên trong. Cấu trúc cơ bản như sau:

•  Vỏ cách điện kín khí Hệ thống cách nhiệt kín khí bao gồm một hình trụ cách nhiệt bằng gốm, thủy tinh hoặc vi tinh thể, nắp đầu cuối có thể di chuyển, nắp đầu cố định và ống rèn bằng thép không gỉ là hộp đựng chân không. Để đảm bảo độ kín khí, ngoài các quy trình vận hành nghiêm ngặt trong loại niêm phong, chính vật liệu này cũng được yêu cầu phải có hơi thở nhỏ và giải phóng khí trong.

• Hệ thống dẫn điện Nó bao gồm một thanh dẫn điện cố định, bề mặt hồ quang chạy cố định, tiếp xúc cố định, tiếp xúc di chuyển, bề mặt hồ quang di chuyển và một thanh dẫn điện di chuyển. Cấu trúc tiếp xúc có thể được chia thành ba loại: tiếp xúc hình trụ, bề mặt đường cong tiếp xúc từ trường ngang với hình dạng xoắn ốc và tiếp xúc từ trường theo chiều dọc. Hiện tại, loại hồ quang dập tắt sử dụng công nghệ từ trường theo chiều dọc, có khả năng dập tắt hồ quang mạnh mẽ và ổn định.

• Hệ thống che chắn che phủ che chắn là một thành phần không thể thiếu trong buồng dập tắt vòng cung chân không, và có nhiều loại nắp che chắn khác nhau, chẳng hạn như nắp che chắn chính xung quanh điểm tiếp xúc, nắp che chắn ống và điện áp cân bằng nắp che chắn. Chức năng của nắp che chắn chính như sau: Để ngăn các sản phẩm bắn vào thành bên trong của vỏ cách nhiệt trong quá trình ARC, do đó làm giảm cường độ cách điện của vỏ. Cải thiện tính đồng nhất của phân phối điện trường trong buồng dập tắt hồ quang có lợi cho việc giảm cường độ trường địa phương và thúc đẩy sự thu nhỏ của vòng cung chân không dập tắt các sản phẩm hồ quang ngưng tụ và hấp thụ một số năng lượng hồ quang có lợi cho sự phục hồi của cường độ điện tử.

2. Cơ chế vận hành

Theo các loại ngắt mạch khác nhau, các cơ chế vận hành khác nhau được sử dụng. Các cơ chế vận hành phổ biến bao gồm cơ chế vận hành lò xo (VS1), cơ chế vận hành nam châm vĩnh cửu và cơ chế vận hành kết hợp (VBD).

Các bộ phận khác: Xe khung gầm, khung cách điện, cách điện, v.v.

Các đặc điểm của bộ ngắt mạch chân không là gì

• Khả năng phá vỡ mạnh mẽ, lên đến 50KA; Sau khi gãy, môi trường giữa các vết nứt phục hồi nhanh chóng và không cần phải thay thế môi trường.
• Khoảng cách mở tiếp xúc là nhỏ. Khoảng cách phá vỡ tiếp xúc của bộ ngắt mạch chân không 10kV chỉ khoảng 10 mm. Công suất hoạt động cần thiết là nhỏ, hành động nhanh, cơ chế vận hành có thể được đơn giản hóa và tuổi thọ dịch vụ có thể được mở rộng. Nói chung, bảo trì là không cần thiết trong khoảng 20 năm.
• Thời gian dập tắt hồ quang ngắn, điện áp hồ quang thấp, năng lượng hồ quang thấp, mất tiếp xúc thấp và nhiều gián đoạn.
• Thanh hướng dẫn di động có quán tính nhỏ và phù hợp cho hoạt động thường xuyên.
•  Khi vận hành công tắc, nhiễu hành động thấp, làm cho nó phù hợp cho việc sử dụng đô thị.
• Phương tiện dập tắt hoặc cách nhiệt không sử dụng dầu, và không có nguy cơ hỏa hoạn hoặc nổ.
• Đầu tiếp xúc là một cấu trúc kín hoàn toàn, sẽ không làm giảm hiệu suất của nó do ảnh hưởng của độ ẩm, bụi và khí có hại. Hoạt động đáng tin cậy và hiệu suất tắt ổn định. Là một thành phần độc lập, buồng dập tắt hồ quang rất dễ cài đặt và gỡ lỗi.
• Trong thời gian phục vụ của bộ ngắt mạch chân không, bộ phận tiếp xúc không yêu cầu bảo trì và kiểm tra. Ngay cả khi bảo trì và kiểm tra được thực hiện, thời gian cần thiết là rất ngắn.
• Vòng cung được dập tắt trong một thùng chứa kín, và vòng cung và khí nóng không bị lộ.
• Được trang bị nhiều chức năng tái tạo, phù hợp với nhu cầu ứng dụng của mạng lưới phân phối

Lợi thế:

• Cấu trúc đơn giản
• Thích ứng với bộ ngắt chân không kháng cực thấp
• Tối ưu hóa thích ứng và cơ chế vận hành lò xo mô -đun
• Thích hợp cho các hoạt động thường xuyên
• Bảo trì miễn phí, tuổi thọ dài
• Hiệu suất cao đáng tin cậy

Thông tin cơ bản.

Thông số kỹ thuật

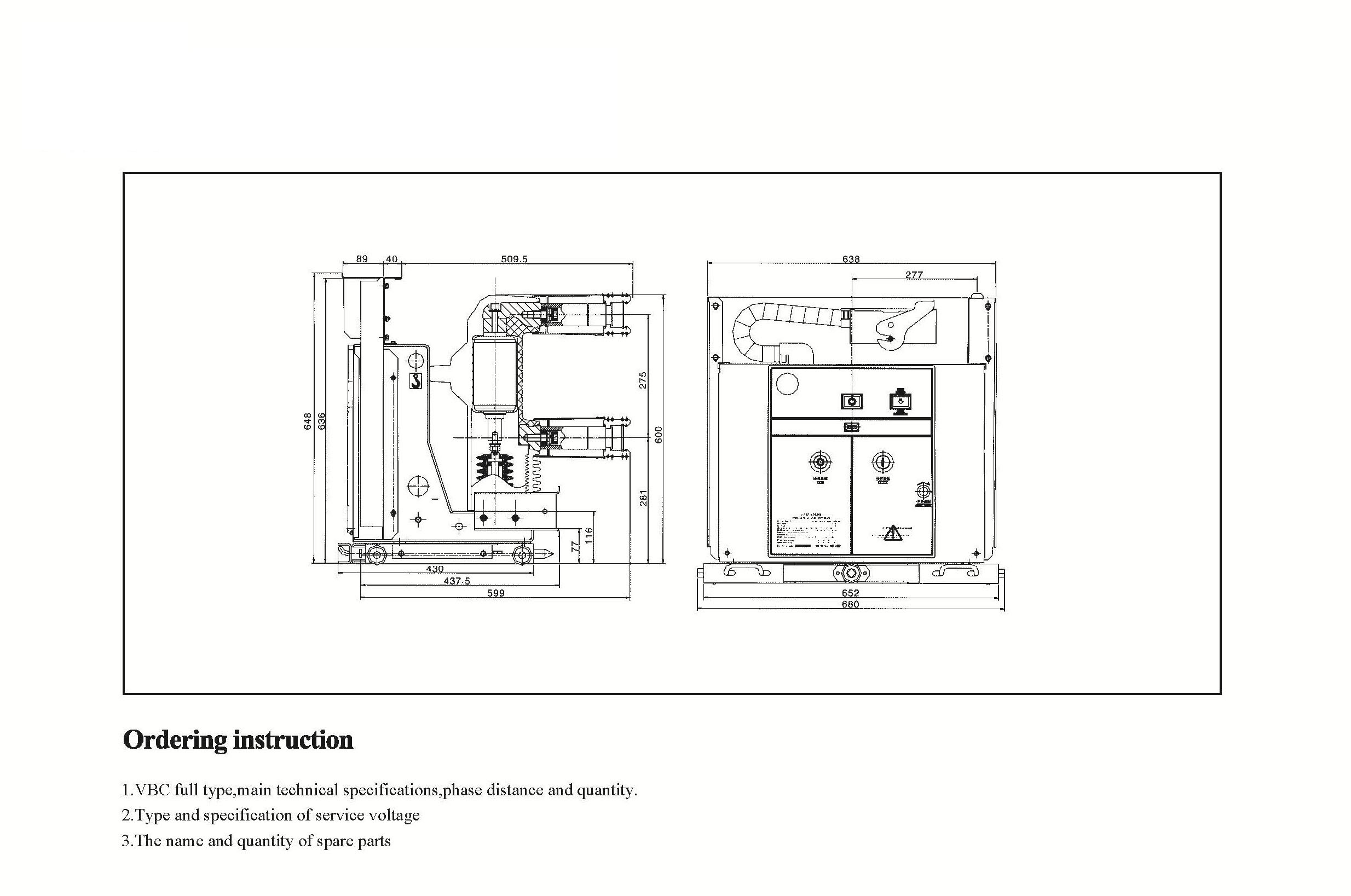

Bản vẽ kỹ thuật

Môi trường dịch vụ cho bộ ngắt mạch chân không điện áp cao (VCB)

a) Nhiệt độ không khí: Nhiệt độ cao nhất: +40 CC; Nhiệt độ thấp nhất: -25ºC

b) Độ ẩm: Độ ẩm trung bình hàng tháng là 95%; Độ ẩm trung bình hàng ngày là 90%.

C) Độ cao: Chiều cao cài đặt tối đa: 2500m

D) Rõ ràng không có không khí xung quanh bị ô nhiễm bởi khí ăn mòn và dễ cháy, hơi nước, v.v.
