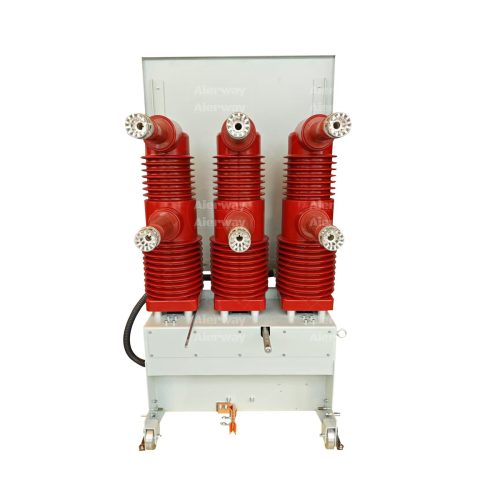

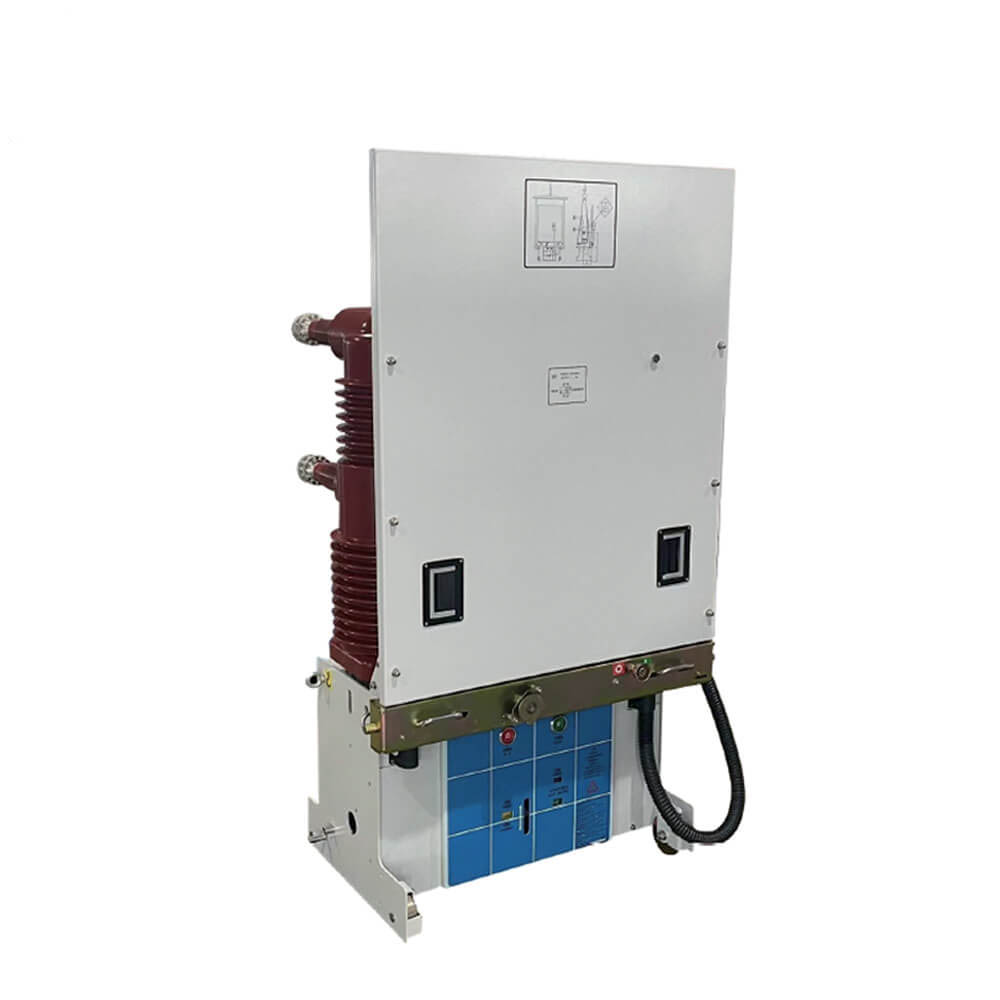

Bộ ngắt mạch chân không gắn tầng 35kV với cơ chế vận hành lò xo VBI
Bộ ngắt mạch chân không VSG-40.5 là một loại mới của ba pha 50Hz theo khái niệm thiết kế độc đáo và kết hợp với nhu cầu và phát triển thị trường, điện áp định mức của thiết bị chuyển mạch trong nhà 40,5kV, nó có thể được cung cấp cho các doanh nghiệp công nghiệp và khai thác.
Bộ ngắt mạch không điện áp cao trong nhà VBI là một thiết bị trong nhà với AC 50Hz ba pha và điện áp định mức là 40,5kV. Nó có thể được sử dụng để kiểm soát và bảo vệ thiết bị điện trong các doanh nghiệp công nghiệp và khai thác, các nhà máy điện và trạm biến áp, đặc biệt là đối với các nơi có hoạt động thường xuyên. Hình thức cài đặt của bộ ngắt mạch trong tủ công tắc có thể là một loại cố định hoặc một loại có thể rút được được cài đặt trên xe đẩy.vbi bộ ngắt mạch chân không điện áp cao trong nhà có hiệu suất đáng tin cậy và dễ cài đặt. Đây là lựa chọn tốt nhất để kiểm soát và bảo vệ các hệ thống truyền và phân phối điện áp cao.
Bộ ngắt mạch chân không được gắn sàn VBI-40.5 là một thiết bị chuyển mạch trung bình, hiệu suất cao được thiết kế để bảo vệ và điều khiển các hệ thống điện được đánh giá cao ở mức 40,5kV. Sử dụng công nghệ ngắt chân không tiên tiến, nó đảm bảo việc dập tắt hồ quang hiệu quả, bảo trì tối thiểu và tuổi thọ hoạt động lâu dài. Lý tưởng cho các mạng lưới phân phối điện, nhà máy công nghiệp và trạm biến áp, công cụ phá vỡ này kết hợp xây dựng mạnh mẽ với hoạt động thân thiện với người dùng.
Xếp hạng hiện tại:Lên đến 2500A liên tục, khả năng phá vỡ ngắn mạch 31,5KA.
Máy hút bụi:Niềm kín, không cần bảo trì và thân thiện với môi trường (không có khí SF₆).
Cơ chế:Cơ chế điều khiển bằng lò xo hoặc điều khiển động cơ để đóng/mở nhanh (<50ms).
Sự an toàn:Thiết kế chống trượt tích hợp, khóa liên động cơ/điện và công tắc nối đất.
Tuân thủ tiêu chuẩn:Đáp ứng IEC 62271, GB/T 1984 và ANSI C37.04.
3.1 Kiểm tra trước khi cài đặt
Xác minh bao bì nguyên vẹn và không có thiệt hại vật lý.
Xác nhận các tham số định mức yêu cầu hệ thống khớp.
Đảm bảo một mức độ, nền bê tông không rung.
3.2 Các bước gắn
Bảo vệ bộ ngắt xuống sàn bằng cách sử dụng bu lông neo (khuyến nghị M16).
Kết nối thanh cái chính với cài đặt mô -men xoắn cho mỗi thông số kỹ thuật của nhà sản xuất (ví dụ: 50nm).
Dây cáp điều khiển thứ cấp đến các thiết bị đầu cuối (được dán nhãn là mở/đóng cuộn dây, liên hệ phụ trợ.
Ground khung ngắt một cách an toàn (điện trở mặt đất ≤4Ω)
4.1 Hoạt động thủ công
Đóng: Xoay tay cầm thủ công theo chiều kim đồng hồ cho đến khi một cú nhấp chuột vào xác nhận sự tham gia.
Mở đầu: Nhấn nút Trip Trip Trip Trip hoặc kéo đòn bẩy cơ học.
4.2 Hoạt động điện
Áp dụng 220VDC/110VAC cho cuộn dây đóng (xung tạm thời) để điều khiển từ xa.
Sử dụng công tắc chọn cục bộ/từ xa cho chế độ.
4.3 Các chỉ số & báo động
Đèn LED màu xanh lá cây: Breaker đóng.
Đèn LED màu đỏ: breaker mở/vấp.
Danh bạ báo động: Kích hoạt mất áp suất SF₆ (nếu được trang bị) hoặc lò xo
5.1 Kiểm tra định kỳ
Kiểm tra danh bạ mỗi 5.000 hoạt động (thông qua Viewport).
Bôi trơn các bộ phận chuyển động hàng năm với mỡ nhiệt độ cao.
Kiểm tra điện trở cách nhiệt (> 1000mΩ @5kV).
5.2 Các vấn đề phổ biến
Không đóng: Kiểm tra công suất điều khiển, điện tích lò xo hoặc điều kiện khóa liên động.
Sưởi ấm quá mức: thắt chặt kết nối; Đo điện trở tiếp xúc (<50μΩ).
Khử năng lượng cho bộ ngắt trước khi phục vụ.
Chỉ nhân viên được đào tạo nên thực hiện bảo trì.
Không bao giờ hoạt động với thiệt hại có thể nhìn thấy hoặc tiếng ồn bất thường.
Vứt bỏ các interupters chân không là chất thải điện tử (không nguy hiểm).
Tái chế kim loại và nhựa theo quy định địa phương.
 |
 |

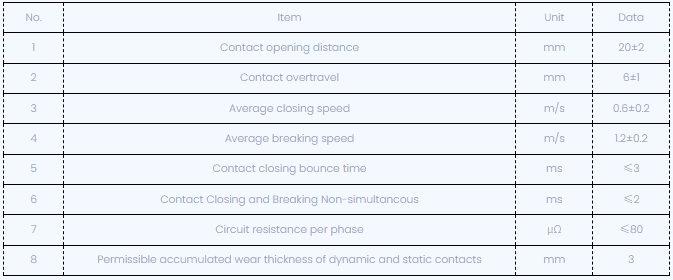

Sau khi điều chỉnh bộ ngắt mạch, các tham số đặc tính cơ học được hiển thị bên dưới:
1. Nhiệt độ môi trường: -10C ~ +40C (nó cho phép lưu trữ và vận chuyển ở -30 độ Centigrade);
2. Độ ẩm xung quanh: Độ ẩm trung bình của một ngày nên không quá 95%. Độ ẩm trung bình của một tháng nên không quá 90%;
3. Áp suất hơi bão hòa: Áp suất trung bình của một ngày nên không quá 2,2kpa; áp lực trung bình của một tháng không còn nữa
hơn 1,8kpa;
4. Độ cao: ≤1500m;
5. Cường độ động đất: ≤8 độ;
6. Nó nên được lắp đặt ở nơi mà không có lửa, nổ, bẩn thỉu nghiêm trọng và xói mòn hóa học và rung động dữ dội.
Q1: Bạn là nhà sản xuất hay thương nhân?
A1: Chúng tôi là một nhà sản xuất chuyên nghiệp hàng đầu.
Câu 2: Chu kỳ giao hàng của bạn là bao lâu?
A2: Nó phụ thuộc vào yêu cầu và số lượng sản phẩm của bạn. Nói chung, cần có 5 đến 10 ngày làm việc để giao hàng
Q3: Dịch vụ sau bán hàng của bạn là gì?
A3: Chúng tôi có thể trả lời câu hỏi của người dùng giải quyết vấn đề của họ 24 giờ một ngày và cung cấp hỗ trợ kỹ thuật toàn diện cho tất cả các sản phẩm của chúng tôi ngay lập tức.
Q4: Làm thế nào để bạn giải quyết các vấn đề chất lượng?
A4: Vui lòng cung cấp hình ảnh chi tiết về các vấn đề chất lượng. Các bộ phận kiểm tra kỹ thuật và chất lượng của chúng tôi sẽ phân tích chúng. Chúng tôi sẽ đưa ra một giải pháp thỏa đáng trong vòng 2 ngày.
Câu 5: Bạn có chấp nhận các dịch vụ tùy chỉnh không?
A5: Chúng tôi cung cấp dịch vụ OEM/ODM và có thể in logo của bạn trên các sản phẩm. Nhóm kỹ thuật và báo giá chuyên nghiệp của chúng tôi có thể cung cấp các dự án thỏa đáng theo bản vẽ và thông số của bạn.
