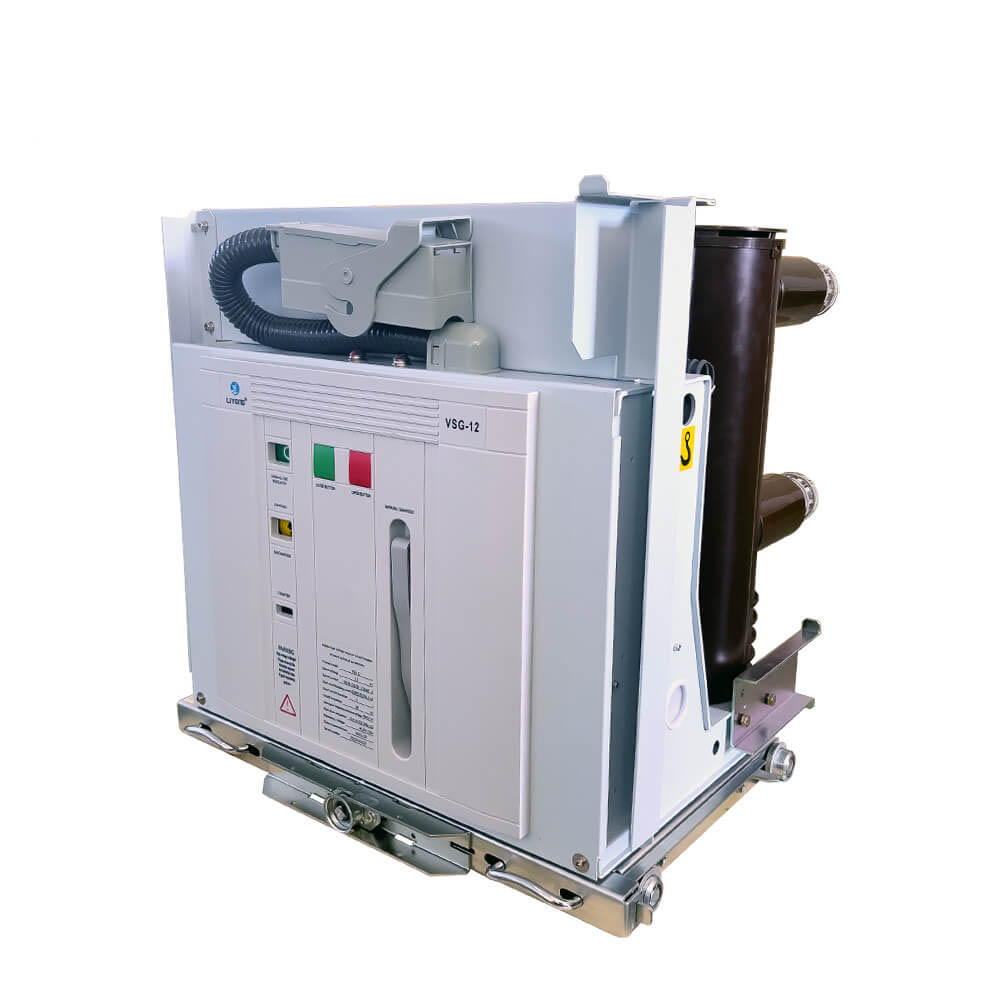

10kV 12kV điện áp trung bình loại VCB với ống cách điện với các bộ phận dẫn điện

10kV 12kV điện áp trung bình loại VCB với ống cách điện với các bộ phận dẫn điện

     Bộ ngắt mạch chân không điện áp cao trong nhà là phù hợp để chuyển đổi các tải trọng khác nhau của các hoạt động tự nhiên và hoạt động thường xuyên trong các hệ thống điện với AC 50Hz ba pha và điện áp định mức là 7,2KV-40,5KV. Và bảo vệ và kiểm soát thiết bị điện trong các trạm biến áp. Nó có thể được trang bị KYN28A và thiết bị đóng cắt loại Handcart được gắn trên giữa, và cũng có thể được trang bị thiết bị đóng cắt cố định XGN.

     VSG Loại bộ ngắt chân không điện áp cao trong nhà tuân thủ với bộ ngắt mạch điện áp cao AC tiêu chuẩn AC, JB/T3855. Gặp gỡ bộ ngắt chân không điện áp cao trong nhà 10-35kV. Nó có ưu điểm của kích thước nhỏ, trọng lượng nhẹ, phù hợp để vận hành và gián đoạn thường xuyên mà không cần bảo trì và được sử dụng phổ biến hơn trong mạng phân phối 3KV-40.5kV.

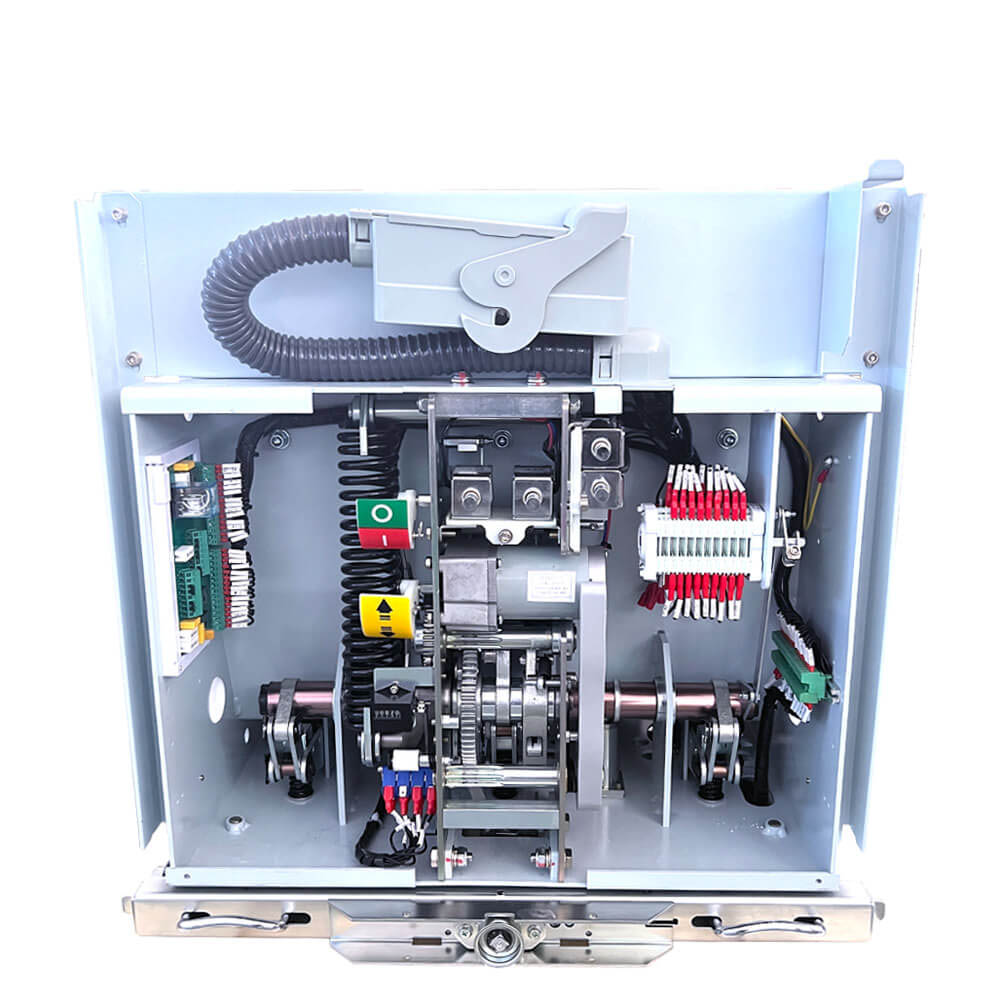

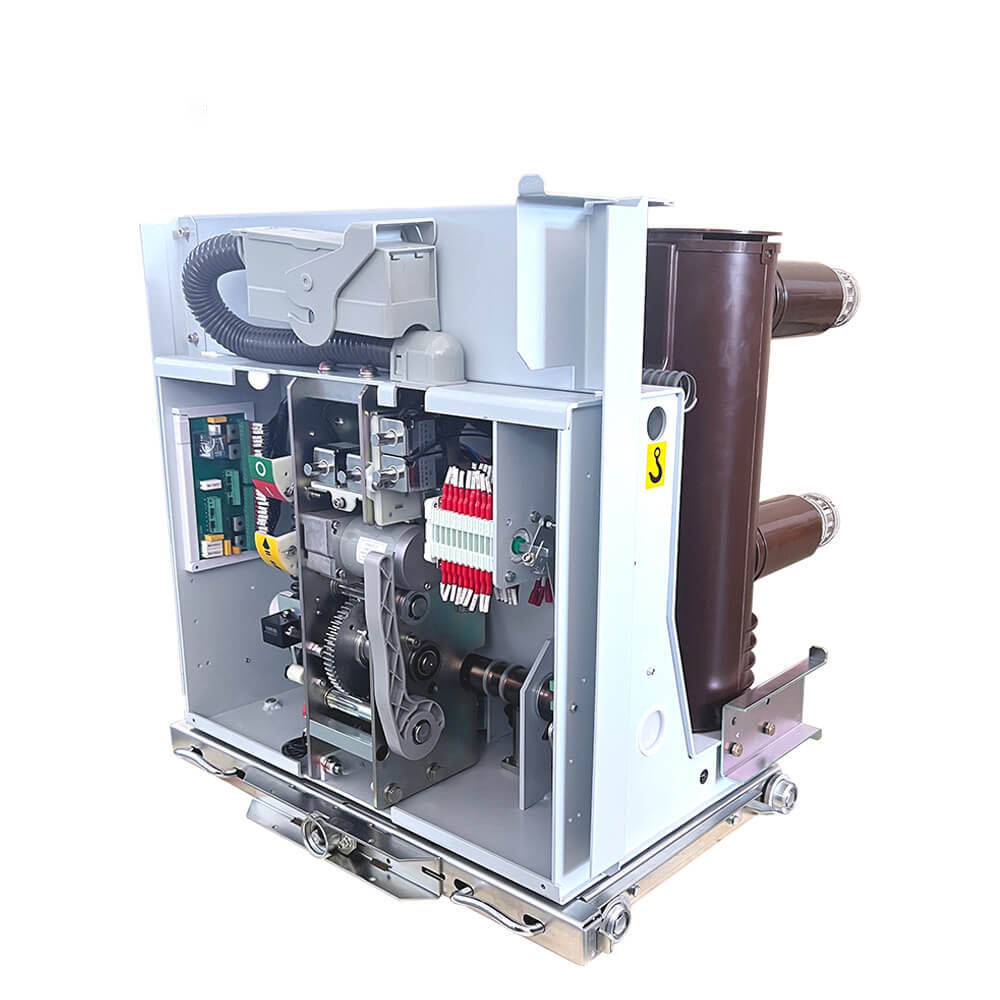

    Cơ chế VSG sử dụng CAM (trong mô -đun lõi của cơ chế) để điều khiển trục chính trực tiếp (trong mô -đun trục chính khung) để giảm liên kết truyền và cải thiện hiệu suất truyền (không kết nối bản lề). Giảm đầu vào năng lượng của sản phẩm và tăng tuổi thọ của sản phẩm. Cài đặt mô -đun mạch chính, nghĩa là hoàn thành cấu hình cơ bản của bộ ngắt mạch chân không. Sau đó cài đặt mô-đun xe khung gầm, cánh tay tiếp xúc, tiếp điểm và ống cách điện để hoàn thành cấu hình của bộ ngắt mạch được quay bằng tay.

Tính năng kỹ thuật

1. Thế hệ đầu tiên của Handcart loại tích hợp ở Trung Quốc với quyền trí tuệ độc lập .it có công nghệ trưởng thành và tỷ lệ hiệu suất/giá cao.

2. Các bộ phận chính áp dụng mạ hợp kim phốt pho niken với khả năng chống mài mòn và chống ăn mòn hoàn hảo.

3. Các bộ phận chính được thực hiện bởi chính chúng ta để đảm bảo các sản phẩm đáp ứng yêu cầu thiết kế của thiết kế

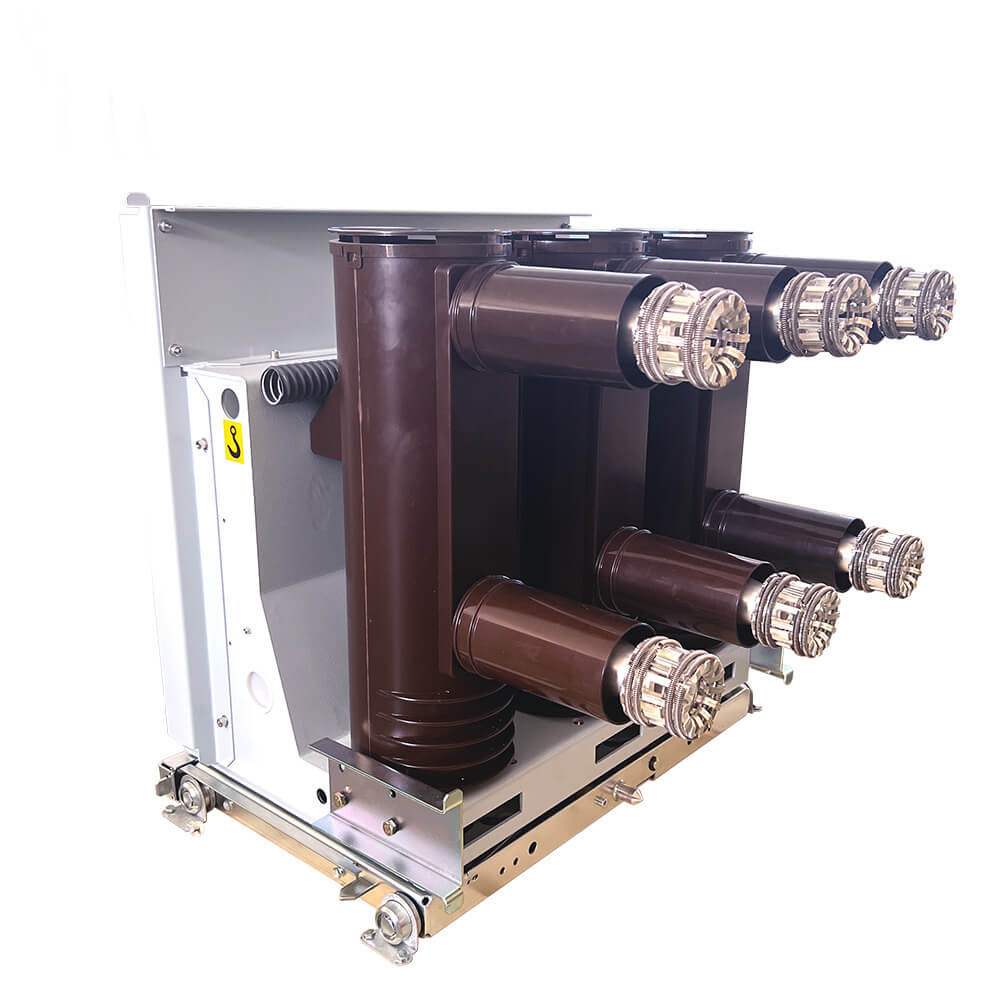

4. Mạch chính cách nhiệt tổng hợp hình trụ có khối lượng nhỏ, không bảo trì và ít dịch vụ.

Các thông số kỹ thuật chính:

· Cấp độ cách nhiệt định mức: 75kV

· Lightning Impulse chịu được điện áp: 42kV

· Hiện tại định mức: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Xếp hạng ngắn mạch phá vỡ dòng điện: 25KA, 31,5KA, 40KA

· Dòng điện làm ngắn mạch được xếp hạng (Đỉnh): 63KA, 80KA, 100KA

· Xếp hạng thời gian ngắn mạch: 4 giây

· Trình tự hoạt động định mức: O-0.3S-Co-180S-Co hoặc O-180S-Co-180S-CO (40KA)

· Xếp hạng ngân hàng tụ điện đơn/back-to-back hiện tại: 630A/400A

· Số lượng hoạt động ở mức phá vỡ ngắn mạch được xếp hạng: 30 lần

· Thời gian đóng: 30-70ms

· Thời gian mở cửa: 20-50ms

· Cuộc sống cơ học: 30.000 hoạt động

· Lưu trữ năng lượng định mức và điện áp vận hành: AC220/110V, DC220/100V

· Khoảng cách liên hệ: 11 ± 1mm

· Overtravel của liên hệ: 3,5 ± 0,5mm

· Tốc độ đóng trung bình: 0,5-0,8m/s

· Tốc độ mở trung bình: 0,9-1.2m/s

· Thời gian nảy liên hệ khi đóng: ≤2ms

· Thời gian đồng bộ hóa để mở và đóng ba pha: ≤2ms

A

Tính năng sản phẩm:

· Khả năng ứng dụng rộng: Các cơ chế vận hành mô-đun VCB VSG-12 trong nhà máy chân không cao áp trong nhà phù hợp cho nhiều môi trường khác nhau và đặc biệt phù hợp với các ứng dụng yêu cầu hoạt động thường xuyên và độ tin cậy cao trong hệ thống điện.

· Thiết kế mô -đun: Cơ chế vận hành sử dụng thiết kế mô -đun, cung cấp sự thuận tiện cho việc thay thế và lắp ráp nhanh chóng.

· An toàn và độ tin cậy: Nó tự hào có hiệu suất điện nổi bật, bảo vệ và điều khiển thiết bị điện đáng tin cậy.

· Cuộc sống cơ học dài: Với một cuộc sống cơ học cao, nó có thể chịu được thời gian sử dụng kéo dài.

Thiết kế nâng cao: Các tính năng như liên hệ GAP và liên hệ Overtravel đảm bảo hiệu suất và độ tin cậy cao.

Thông tin cơ bản.

Tham số kỹ thuật

Bản vẽ kích thước:

Môi trường hoạt động:

· Nhiệt độ môi trường: không vượt quá +40 ° C, không nhỏ hơn -15 ° C (lưu trữ ở -30 ° C không được phép).

· Độ cao: không quá 1000m.

· Độ ẩm tương đối: Trung bình hàng ngày không vượt quá 95%, trung bình hàng tháng không vượt quá 90%. Áp suất hơi bão hòa trung bình hàng ngày không vượt quá 22 × 10-3MPa, trung bình hàng tháng không vượt quá 18 × 10-3MPa.

· Cường độ địa chấn: không vượt quá cấp 8.

· Các trang web ứng dụng: Thích hợp để sử dụng ở những nơi không có lửa, vụ nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.

Hướng dẫn đặt hàng

1. VCB đầy đủ, Thông số kỹ thuật chính, khoảng cách pha và số lượng

2. Loại và đặc điểm kỹ thuật của điện áp dịch vụ

3. Tên và số lượng phụ tùng

Câu hỏi thường gặp

Q1: Bạn là nhà sản xuất hay thương nhân?

A1: Chúng tôi là một nhà sản xuất chuyên nghiệp hàng đầu.

Câu 2: Chu kỳ giao hàng của bạn là bao lâu?

A2: Nó phụ thuộc vào yêu cầu và số lượng sản phẩm của bạn. Nói chung, cần có 5 đến 10 ngày làm việc để giao hàng

Q3: Dịch vụ sau bán hàng của bạn là gì?

A3: Chúng tôi có thể trả lời câu hỏi của người dùng giải quyết vấn đề của họ 24 giờ một ngày và cung cấp hỗ trợ kỹ thuật toàn diện cho tất cả các sản phẩm của chúng tôi ngay lập tức.

Q4: Làm thế nào để bạn giải quyết các vấn đề chất lượng?

A4: Vui lòng cung cấp hình ảnh chi tiết về các vấn đề chất lượng. Các bộ phận kiểm tra kỹ thuật và chất lượng của chúng tôi sẽ phân tích chúng. Chúng tôi sẽ đưa ra một giải pháp thỏa đáng trong vòng 2 ngày.

Câu 5: Bạn có chấp nhận các dịch vụ tùy chỉnh không?

A5: Chúng tôi cung cấp dịch vụ OEM/ODM và có thể in logo của bạn trên các sản phẩm. Nhóm kỹ thuật và báo giá chuyên nghiệp của chúng tôi có thể cung cấp các dự án thỏa đáng theo bản vẽ và thông số của bạn.
