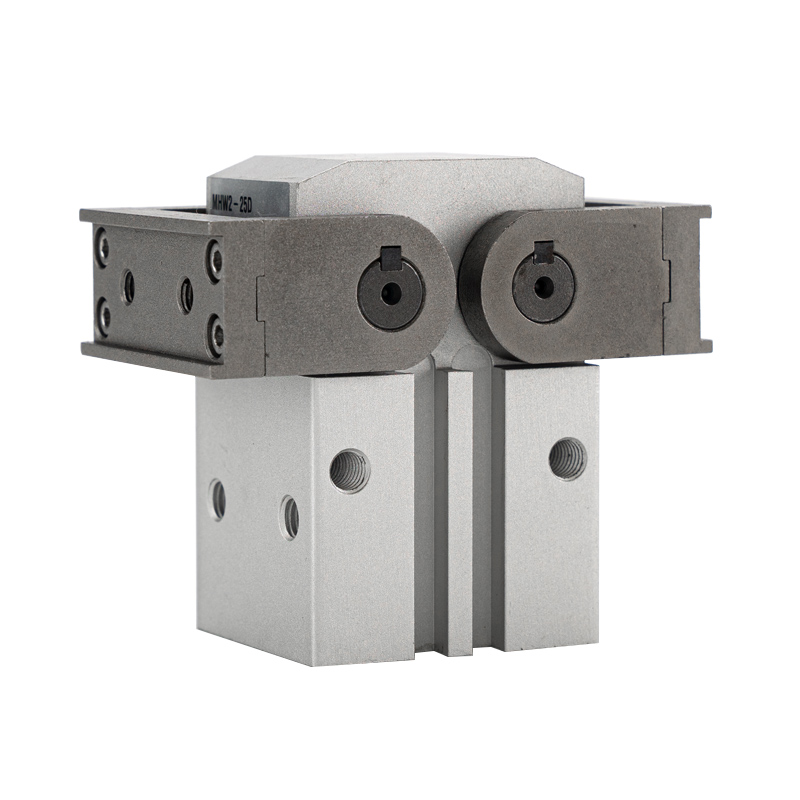

Máy kẹp khí nén xoay bánh răng và giá đỡ 180° dòng MHW2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH MHW2 là kẹp gắp xoay 2 hàm được dẫn động bằng bánh răng và giá đỡ với tổng góc mở là 180°. Điểm mạnh cốt lõi: chuyển động đồng bộ bánh răng chính xác, góc xoay 180° cực rộng, đường viền tiết kiệm không gian, khe gắn cảm biến bốn phía và kết cấu bền chống bụi. Được áp dụng rộng rãi cho các trạm lật, xếp/dỡ phôi, trạm kẹp bộ phận kích thước lớn và không gian hạn chế, đồng thời trở thành lựa chọn phổ biến cho các ứng dụng kẹp xoay góc lớn.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Nguyên lý làm việc: Xi lanh đẩy thanh răng dẫn động bánh răng để quay đồng bộ; hai hàm xoay đối xứng nhau. Chia lưới bánh răng đảm bảo sự đồng bộ tuyệt vời, lực kẹp đồng đều không có độ lệch lệch.

     -- Đặc điểm xoay: Mỗi hàm xoay tới 90°, tổng độ mở hai bên là 180°. Hàm mở hoàn toàn đứng vuông góc với thân xi lanh, chiếm không gian chiếu tối thiểu, lý tưởng cho việc xử lý vật liệu cần tránh cơ học.

     -- Bố cục thân máy: Vỏ nhôm anodized cứng hình vuông có vòng từ tính tích hợp. Các rãnh cảm biến 4 phía (trên/dưới/trái/phải) hỗ trợ lắp trực tiếp các công tắc từ M9B/A93, bố trí cảm biến không hạn chế.

     -- Chất liệu & Bảo vệ: Xi lanh oxy hóa cứng, hàm thép hợp kim cường độ cao và cấu trúc bịt kín chống bụi. Khe hở hẹp ngăn chặn sự xâm nhập của vật chất lạ, hoạt động ổn định trong điều kiện nhà xưởng bụi bặm và kéo dài tuổi thọ sử dụng.

     -- Chế độ hoạt động: Tác động kép (D). Lực đẩy xi lanh hai chiều dẫn động bánh răng tiến/lùi để thực hiện việc đóng mở hàm.

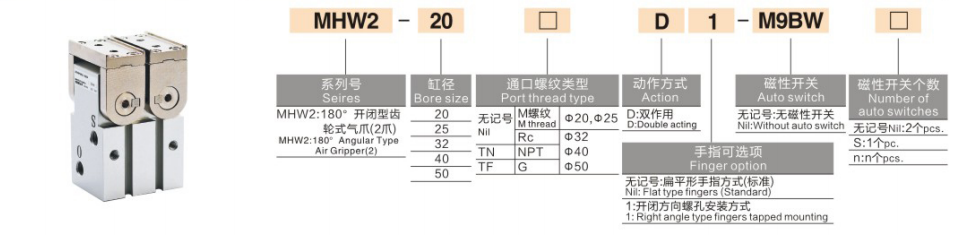

Quy tắc mã hóa mô hình hoàn chỉnh

 1. Ví dụ mẫu: MHW2-32D-M9BW

  2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MHW2-25D: Lỗ khoan 25, model cơ bản tác động kép không có công tắc từ

     -- MHW2-40D-M9B: Lỗ khoan 40, tác động kép được trang bị công tắc từ M9B

Thông số kỹ thuật lõi phổ quát (Áp suất cung cấp 0,5MPa)

Lợi thế cạnh tranh cốt lõi

  1. Góc xoay cực rộng 180° và tận dụng không gian tuyệt vời

     -- Hàm đứng thẳng đứng với thân máy khi mở hoàn toàn, chỉ chiếm không gian hình trụ, thích hợp cho các trạm và quy trình hẹp yêu cầu chuyển động tránh và lật phôi.

  2. Hộp số đồng bộ có độ chính xác cao

     - Bộ truyền động chia lưới thanh răng và bánh răng, sai số đồng bộ ≤0,1°, kẹp đối xứng cân bằng, ngăn ngừa hiệu quả hiện tượng trượt phôi do lực đơn phương gây ra.

  3. Bố trí cảm biến linh hoạt 360°

     -- Công tắc từ có thể được gắn trên bốn bề mặt thân máy để đạt được khả năng giám sát vị trí theo mọi hướng, lắp đặt và vận hành thuận tiện cho mọi hướng lắp đặt.

  4. Cấu trúc chống bụi cho môi trường khắc nghiệt

     -- Tối ưu hóa khả năng bịt kín và chặn bụi xâm nhập vào khe hở bên trong nhỏ; tuổi thọ cơ khí ≥5 triệu chu kỳ, ổn định cho dây chuyền sản xuất tự động chu kỳ cao lâu dài.

 Hình thức lắp đặt & Ứng dụng công nghiệp điển hình

  1. Tùy chọn lắp đặt

     -- Gắn ngang theo trục: Kẹp ngang để tải và dỡ dây chuyền lắp ráp

     -- Lắp dọc theo chiều dọc: Nâng theo chiều dọc cho các trạm lật phôi

     -- Gắn bên: Kẹp bên cho không gian thiết bị hạn chế hẹp

  2. Các kịch bản ứng dụng điển hình

     -- Điện tử & Thiết bị gia dụng: Kẹp và lật vỏ, bảng điều khiển và các bộ phận kích thước lớn

     -- Phụ tùng ô tô: Vận chuyển vỏ đèn, đồ trang trí nội thất và vật đúc nhỏ

     -- Hậu cần & Đóng gói: Xử lý hộp, pallet và vật liệu đóng thùng

     -- Tự động hóa máy & khuôn ép phun: Chọn phôi lớn từ máy công cụ và máy đúc

So sánh lựa chọn: Xoay bánh răng MHW2 VS Xoay cam MHY2 VS Bộ kẹp chuyển đổi MHT2

Hướng dẫn lựa chọn nhanh 3 bước

  1. Lựa chọn lỗ khoan dựa trên khối lượng phôi

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Dự trữ biên độ an toàn tải ≥30%.

  2. Xác minh góc xoay

     -- Góc xoay hàm đơn tiêu chuẩn 90°, tổng độ mở 180°. Xác nhận khoảng trống đủ để phù hợp với kích thước phôi và tránh di chuyển.

  3. Kết hợp cấu hình

     -- Phản hồi tín hiệu vị trí: Sử dụng các khe gắn bốn phía với công tắc từ dòng M9B để bố trí linh hoạt bất kể hướng lắp đặt.

     -- Môi trường nhà xưởng bụi bặm: Ưu tiên MHW2 do có cấu trúc chống bụi vượt trội.

Tóm tắt một câu

     Bộ kẹp khí nén xoay 180° của giá đỡ & bánh răng SOLH MHW2 sử dụng hộp số đồng bộ bánh răng với lắp đặt công tắc từ bốn phía và bịt kín chống bụi, hỗ trợ lật phôi tải trung bình và xử lý vật liệu; dụng cụ kẹp xoay tiết kiệm không gian lý tưởng cho các trạm đóng gói, ô tô và tự động hóa chung trong không gian hạn chế.
