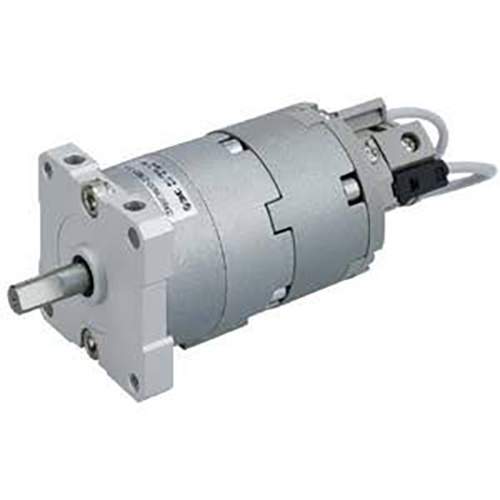

Thiết bị truyền động quay kiểu cánh gạt gắn miễn phí dòng CRBU2

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH CRBU2 là xi lanh xoay kiểu cánh gạt mini được thiết kế cho các trạm quay có độ chính xác trong không gian hạn chế, có tính năng lắp đa hướng miễn phí, thân máy siêu mỏng, độ phản ứng ngược bánh răng bằng 0 và góc xoay rộng. Kích thước lỗ khoan có sẵn: 10/15/20/30/40, với các tùy chọn cánh đơn/đôi để đáp ứng các nhu cầu lật quay tải nhẹ khác nhau.

 1. Điểm nổi bật về thiết kế cốt lõi

     -- Truyền động trực tiếp cánh gạt (Cánh đơn S / cánh gạt đôi D): Không có hộp số, không phản ứng ngược, quay trơn tru và định vị cực kỳ chính xác

     -- Đường viền hình trụ gắn hoàn toàn tự do: Có thể gắn trên/dưới/trái/phải/trục mà không cần giá đỡ gắn thêm; Nhẹ hơn 12% so với CRB2 để bố trí thiết bị nhỏ gọn dày đặc

     -- Phạm vi góc xoay hoàn toàn: Cánh đơn 90°/180°/270°; Cánh đôi 90°/100°, cánh đơn xoay tối đa lên tới 270°

     -- Bố trí ống kép: Cổng bên tiêu chuẩn (không có hậu tố) / cổng trục (hậu tố E) để phù hợp với các bố cục định tuyến đường ống khác nhau

     -- Các mô-đun chức năng có thể mở rộng: Bộ điều chỉnh góc W tùy chọn & vòng từ tính tích hợp để lắp đặt công tắc từ; không có bộ phận nhô ra xuyên tâm để tiết kiệm không gian tủ

     -- Hệ thống bịt kín ít rò rỉ cao cấp: Phốt composite đặc biệt có tích hợp chốt định vị, rò rỉ bên trong cực thấp, vận hành không dầu phù hợp với môi trường sản xuất sạch

Quy tắc đặt tên mô hình hoàn chỉnh

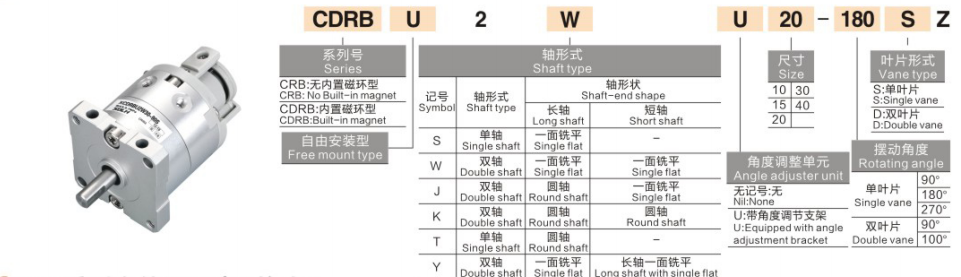

  1. Ví dụ về mẫu: CRBU2WU20-180SE-M9BW

 2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- Cổng một cánh tiêu chuẩn: CRBU2-20-180S

     -- Có điều chỉnh góc + cánh gạt đôi: CRBU2W30-90D

     -- Cổng trục + công tắc từ: CRBU2-15-270SE-M9B

Thông số kỹ thuật phổ quát tiêu chuẩn (Áp suất thử nghiệm: 0,5MPa)

  1. Thông số hiệu suất chung

     -- Phạm vi áp suất hoạt động: Kích thước 10/15: 0,2 ~ 0,7MPa; Kích thước 20/30/40: 0,15 ~ 1,0MPa

     -- Nhiệt độ hoạt động xung quanh: 5 ~ 60oC (không đóng băng bên trong đường ống dẫn khí)

     - Độ chính xác định vị lặp lại góc: ± 0,01°, xoay ổn định không phản ứng ngược

     -- Bộ đệm tích hợp: Không có; bộ giảm xóc bên ngoài có thể cấu hình riêng

     -- Động năng va đập cho phép: 0,00015 ~ 0,04J (tăng tỷ lệ thuận với kích thước lỗ khoan)

     -- Yêu cầu bôi trơn: Thiết kế không dầu được bôi trơn trước tại nhà máy

  2. Bảng mô-men xoắn đầu ra lý thuyết (Đơn vị: N·m @0,5MPa)

  3. Tham chiếu trọng lượng và kích thước tổng thể (thông số kỹ thuật 180°)

Lợi thế cạnh tranh cốt lõi

  1. Gắn tự do đa hướng giúp tiết kiệm không gian

     - Thân nhẵn hình trụ có thể được cố định bằng vít trên bất kỳ bề mặt nào mà không cần giá đỡ; Thân máy nhẹ hơn 12%, sự lựa chọn tối ưu cho khung thiết bị tích hợp có độ nhỏ gọn cao

  2. Định vị góc cực kỳ chính xác không phản ứng dữ dội

     -- Truyền động cánh gạt trực tiếp giúp loại bỏ khe hở chia lưới bánh răng, chuyển động quay cực êm với độ chính xác lặp lại ±0,01° dành cho các trạm điều khiển góc có độ chính xác nghiêm ngặt

  3. Phạm vi xoay có thể điều chỉnh rộng với bộ phận dừng tùy chọn

     -- Cánh đơn xoay tối đa 270°; Mô-đun điều chỉnh góc W cho phép điều chỉnh vô hạn hành trình 0 ~ 240°, tinh chỉnh góc đa trạm thuận tiện

  4. Cánh quạt đôi mang lại mô-men xoắn gấp đôi theo đường viền giống hệt nhau

     -- Cùng kích thước bên ngoài, mẫu cánh gạt đôi D cung cấp mô-men xoắn gấp đôi so với cánh gạt đơn S để xử lý tải quay cao hơn

  5. Cấu trúc niêm phong không dầu có tuổi thọ cao

     - Niêm phong composite có độ ma sát thấp, tuổi thọ trên 5 triệu chu kỳ chuyển mạch, tương thích với xưởng sản xuất thông thường và dây chuyền sản xuất sạch không bụi

Phương pháp lắp đặt & Ứng dụng công nghiệp điển hình

  1. Hai hình thức lắp đặt chính

     -- Gắn thân trực tiếp: Vít khóa vào bất kỳ bề mặt hình trụ nào, lắp đặt theo trục/hướng tâm khả thi, tháo gỡ và thay thế nhanh

     -- Tấm phẳng phụ trợ gắn kết hợp: Cố định theo chiều ngang hoặc chiều dọc thông qua tấm gắn, lý tưởng cho bộ phận cuối của robot, lắp đặt phía thiết bị & phía trên

  2. Các kịch bản ứng dụng điển hình

     -- Tự động hóa điện tử 3C: Lật linh kiện nhỏ, định vị quay camera, chuyển đổi góc khuôn, lập chỉ mục quay trạm kiểm tra

     -- Dây chuyền lắp ráp chính xác: Cơ cấu quay siết vít, điều chỉnh góc uốn đầu cuối, phôi nhẹ quay 180°

     -- Máy đóng gói: Xoay vách ngăn vật liệu, tinh chỉnh góc gắn nhãn, cấp liệu quay hành trình ngắn

     -- Thiết bị tự động hóa tổng hợp: Thiết bị chuyển mạch cửa xoay, chuyển mạch trạm sản xuất, quay tịnh tiến tải nhẹ tần số cao

So sánh lựa chọn: Thiết bị truyền động quay gắn tiêu chuẩn CRBU2 Mount VS CRB2

Hướng dẫn lựa chọn nhanh 3 bước

  1. Lựa chọn kích thước lỗ khoan dựa trên tải mô-men xoắn

     -- Tính mô men xoắn làm việc thực tế, chọn model có giới hạn an toàn mô men xoắn là 50%:

     -- 10 0,13N·m / 15 0,33N·m / 20 0,82N·m / 30 0,06N·m / 40 0,92N·m

  2. Lựa chọn loại cánh gạt

     -- Tải mô-men xoắn nhẹ → S cánh đơn; Tải quay nặng cao → Cánh gạt đôi D (đầu ra mô-men xoắn gấp đôi)

  3. Kết hợp cấu hình

     -- Yêu cầu tinh chỉnh góc: Thêm hậu tố bộ điều chỉnh góc W (có thể điều chỉnh vô hạn 0 ~ 240°)

     -- Phản hồi tín hiệu vị trí PLC: Trang bị công tắc từ M9B/M9BW để phát hiện giới hạn quay hai chiều

     -- Nhu cầu định tuyến đường ống: Trống cho cổng phụ tiêu chuẩn, hậu tố E cho cổng hàng không trung tâm hướng trục

Tóm tắt một câu

     Xi lanh quay cánh gạt gắn tự do SOLH CRBU2 có tính năng lắp đặt tùy ý không có khung, độ phản ứng ngược bằng 0, độ chính xác ± 0,01°, tùy chọn mô-men xoắn cánh đơn/đôi kép và bố trí cổng không khí bên/trục, với bộ điều chỉnh góc W tùy chọn và công tắc từ M9BW, giải pháp nhỏ gọn nhẹ cho 3C, lắp ráp chính xác và đóng gói các trạm lật quay tải nhẹ.
