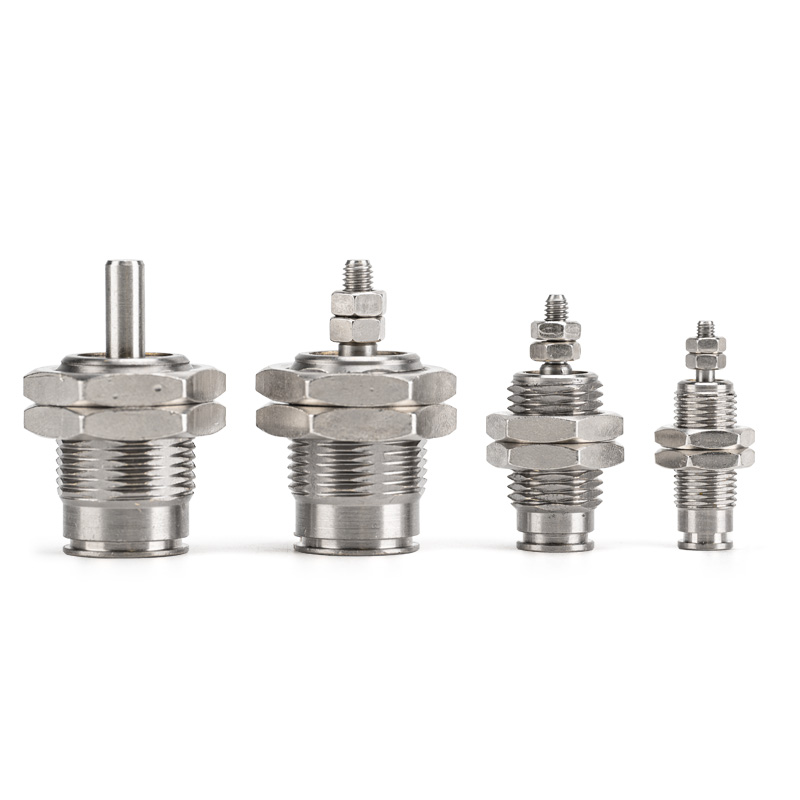

Xi lanh chốt tác động đơn dòng CJP (Xi lanh siêu nhỏ hành trình ngắn)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH CJP là xi lanh có chốt hồi vị lò xo tác động đơn. Đặc điểm cốt lõi: thân máy siêu ngắn, diện tích lắp đặt tối thiểu, lực đẩy một chiều và thiết lập lại lò xo tự động khi ngắt khí. Thích hợp cho chuyển động kéo đẩy chính xác một chiều trong không gian hạn chế, tải nhẹ và các trạm hành trình ngắn tần số cao. Đây là mô hình cổ điển dành cho các ứng dụng lái xe một hướng thu nhỏ.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Chế độ truyền động: Tác động đơn (hồi xuân). Mở rộng khi không khí được cung cấp; tự động rút lại bằng lò xo mà không cần áp suất không khí để vận hành an toàn.

     -- Kích thước lỗ khoan: Ø4 / 6 / 10 / 16mm, bao gồm phạm vi tải trọng từ nhỏ đến nhẹ (0,1 ~ 3kg).

     - Cấu trúc: Thân bằng đồng thau anodized cứng, cần piston bằng thép không gỉ, không có đệm tích hợp. Đường viền cực ngắn, có sẵn để gắn bảng điều khiển hoặc nhúng phẳng vào bên trong thiết bị.

     -- Loại giá treo: Hai cấu hình cốt lõi — Giá treo bảng điều khiển (B) và Giá treo phẳng (S).

     -- Chất liệu & Niêm phong: Vỏ bằng đồng thau + Phớt NBR, vận hành không dầu, tương thích với môi trường sạch sẽ và ít dầu. Tuổi thọ cơ khí ≥3 triệu chu kỳ.

     -- Tùy chọn cảm biến: Biến thể CDJP có vòng từ tính tích hợp, hỗ trợ một công tắc từ tính để phát hiện vị trí mở rộng.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu: CJPB6-10

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CJPB4-5: Lỗ khoan 4, hành trình 5, gắn bảng điều khiển, không có vòng từ

     -- CDJPS10-15: Lỗ khoan 10, hành trình 15, gắn phẳng, nam châm tích hợp

     -- CJPB6-10H4: Lỗ khoan 6, hành trình 10, giá treo bảng điều khiển, kết nối đẩy OD4

Thông số kỹ thuật lõi phổ quát (0,5MPa, hồi xuân tác động đơn)

Lợi thế cạnh tranh cốt lõi

   1. Thiết kế siêu nhỏ gọn giúp tiết kiệm không gian lắp đặt

     -- Thân cực ngắn hỗ trợ gắn phẳng bên trong máy móc hoặc lắp bảng điều khiển, cắt giảm tới 50% không gian chiếm dụng so với xi lanh tiêu chuẩn, lý tưởng cho các trạm có diện tích cực kỳ hạn chế.

   2. Lực đẩy một chiều với thiết lập lại tắt nguồn

     -- Lò xo rút lại sẽ kích hoạt khi nguồn cung cấp không khí bị cắt. An toàn cho việc kẹp, đẩy và dừng định vị các chuyển động một chiều.

   3. Phản hồi nhanh và hoạt động tần số cao ổn định

     -- Khả năng bịt kín ma sát thấp không có đệm cho phép đạp xe ổn định ≥250cpm cho các tác vụ lặp đi lặp lại với hành trình ngắn.

   4. Vận hành không dầu và kéo dài tuổi thọ

     - Thích hợp với điều kiện nhà xưởng sạch sẽ. Thân bằng đồng thau và đảm bảo độ kín bền ≥3 triệu chu kỳ không cần bảo trì.

   5. Cấu hình lắp linh hoạt

     -- Có sẵn bảng điều khiển và gắn phẳng; đầu thanh có thể phẳng hoặc tròn để phù hợp với các thiết kế cơ khí đa dạng.

Tùy chọn lắp đặt & Ứng dụng công nghiệp điển hình

   1. Hình thức lắp đặt

     -- Panel Mount (B): Mặt bích cố định trên bề mặt thiết bị, thuận tiện cho chuyển động đẩy và kéo bên ngoài

     -- Flush Mount (S): Thân máy được gắn vào lỗ khoan của thiết bị, chỉ có thanh piston lộ ra ngoài để tiết kiệm không gian tối đa bên trong máy móc

   2. Các kịch bản ứng dụng điển hình

     -- 3C & Điện tử: Kẹp linh kiện vi mô, phóng chip, dẫn động đồ gá thu nhỏ, kiểm tra độ bền của nút bấm

     -- Dụng cụ chính xác: Chuyển mạch van mini, định vị sợi, điều chỉnh tốt dụng cụ, dừng hành trình ngắn

     -- Tự động hóa chung: Tải/dỡ tần số cao, bóc nhãn, chuyển linh kiện vi mô, kẹp một chiều

     -- Thiết bị y tế: Dụng cụ mở rộng thu nhỏ, động cơ đẩy vi chất lỏng, cụm định vị chính xác

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan theo tải trọng

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Dự trữ biên độ an toàn ≥50%.

   2.Xác nhận đột quỵ

     -- Hành trình tiêu chuẩn: 5/10/15mm. Hành trình ngắn hơn mang lại hiệu suất tần số cao ổn định hơn.

   3. Kết hợp cấu hình

     -- Phản hồi vị trí: Chọn CDJP có nam châm tích hợp cùng với một công tắc M9B để theo dõi vị trí mở rộng.

     -- Bố trí giá đỡ: Giá đỡ nhúng phẳng (S) để lắp đặt thiết bị bên trong; giá đỡ bảng điều khiển (B) để lắp ráp bề mặt.

Tóm tắt một câu

     Xy lanh khí nén micro pin quay trở lại lò xo tác động đơn SOLH CJP cung cấp thân máy siêu nhỏ gọn với các tùy chọn lắp đặt nhúng và bảng điều khiển; Phiên bản CDJP hỗ trợ phát hiện công tắc từ, bộ truyền động thu nhỏ tiết kiệm lý tưởng cho các nhiệm vụ phóng, kẹp và định vị hành trình ngắn một chiều trong không gian hạn chế 3C, dụng cụ chính xác và thiết bị tự động hóa y tế.
