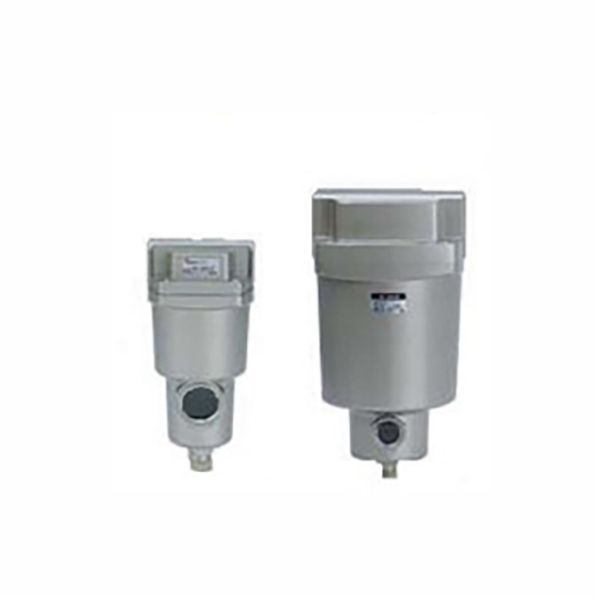

Bộ lọc lọc khí nén dòng AFF/AM (Dòng chính)

Thương hiệu:SOLH của Richge Technology

Định vị chuỗi & Chức năng cốt lõi

     AFF và AM tạo thành tổ hợp lọc nguồn không khí kết hợp cốt lõi. AFF hoạt động như bộ lọc thô sơ cấp để loại bỏ các tạp chất rắn và các giọt nước ngưng tụ, trong khi AM là bộ tách sương mù dầu chính xác để loại bỏ các sol khí dầu siêu nhỏ, cải thiện độ sạch của khí nén và bảo vệ hoàn toàn các bộ truyền động khí nén xuôi dòng.

  1. Bộ lọc thô dòng chính dòng AFF

     -- Độ chính xác của quá trình lọc: 1μm, tỷ lệ bắt hạt 99% (được nâng cấp từ cấp 3μm cũ)

     -- Chức năng cốt lõi: Loại bỏ bụi lớn, mảnh vụn rỉ sét và nước ngưng tụ số lượng lớn, hiệu suất tách nước 99% như lọc sơ cấp phía trước

     -- Tiêu chuẩn vệ sinh: ISO8573-1:2010 [4:7:4]

  2. Máy tách sương dầu dòng AM (Bộ lọc mịn)

     -- Độ chính xác của quá trình lọc: 0,1μm, tỷ lệ bắt giữ sương mù dầu vi mô 99% (được nâng cấp từ loại 0,3μm cũ)

     -- Chức năng cốt lõi: Tách hoàn toàn sương mù dầu, nồng độ dầu dư đầu ra ≤1mg/m³ (0,8ppm), tuân thủ đầy đủ các yêu cầu của quy trình bôi trơn không dầu

     -- Tiêu chuẩn vệ sinh: ISO8573-1:2010 [2:7:3]

  3. Ưu điểm chung được chia sẻ

     -- Giảm áp suất cực thấp 5kPa, tiết kiệm năng lượng, công suất dòng chảy tăng 20% ​​so với các mẫu thông thường

     -- Bát đựng chất lỏng bằng thép không gỉ nhẹ, giảm trọng lượng tối đa tới 52%

     -- Nhắc nhở bảo trì trực quan: chỉ báo tắc nghẽn tích hợp tiêu chuẩn với vòng màu đỏ để đánh giá thời gian thay thế bộ lọc; Nắp đầu bộ lọc được mã hóa màu để nhận dạng mô hình nhanh chóng

     -- Thiết kế theo tầng mô-đun, có thể kết nối nối tiếp với các bộ lọc siêu mịn AMD / AMH để đáp ứng nhu cầu không khí siêu sạch đa cấp

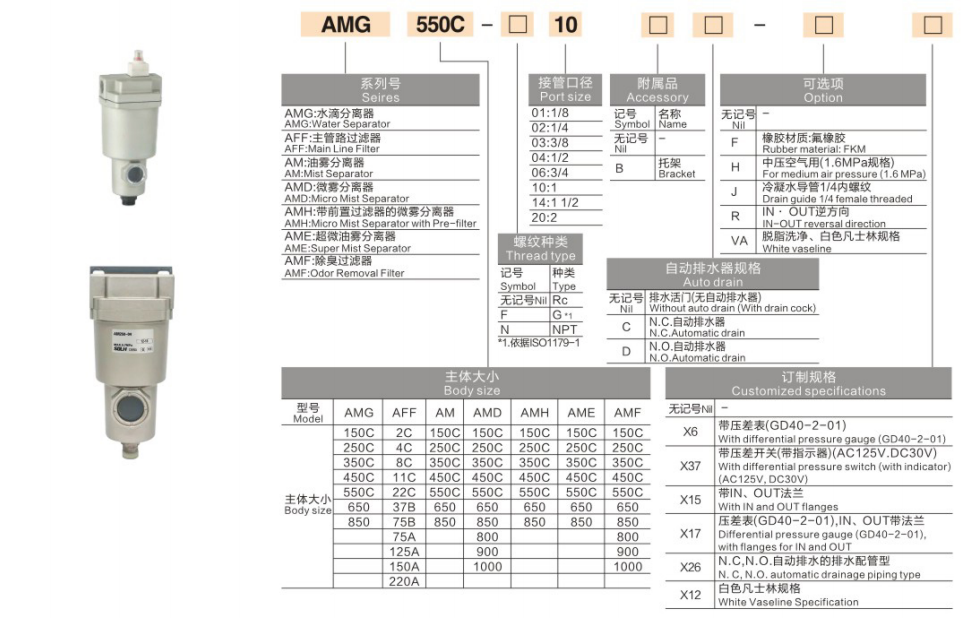

Quy tắc đặt tên mô hình hoàn chỉnh

 1. Model mẫu: AFF40-04 ; AM50-10D

  2. Ví dụ về lệnh tiêu chuẩn

     -- Bộ lọc thô AFF, cổng 1/2", cống tự động: AFF40-04D

     -- Bộ tách sương dầu AM, cổng 1", xả tự động: AM50-10D

     -- Lưu lượng cao 7000 L/phút, cổng 1,5": AM70D-14

Thông số kỹ thuật phổ quát (Điều kiện thử nghiệm tiêu chuẩn: 0,7MPa, 20oC)

  1. Thông số chung chung

     -- Môi trường áp dụng: Khí nén (yêu cầu bộ lọc trước ≥40μm ở thượng nguồn)

     - Dải áp suất hoạt động: 0,1~1,0 MPa; áp suất chống nổ 1,5 MPa

     -- Nhiệt độ môi trường hoạt động: -5 ~ 60oC (không hình thành đá bên trong bát)

     -- Cấu hình xả: Xả thủ công theo tiêu chuẩn; tự động thoát tùy chọn thông qua hậu tố -D

  2.Bảng tham số kích thước và dòng chảy đầy đủ

Hướng dẫn lựa chọn từng bước

  1. Sơ đồ kết hợp cấp lọc

     -- Mạch khí nén thông thường: AFF (bộ lọc thô 1μm) → bộ điều chỉnh áp suất → bộ bôi trơn

     -- Thiết bị tự động hóa chính xác không dầu: AFF → AM (máy tách sương dầu 0,1μm) → thiết bị đầu cuối

     -- Quy trình quang học/bán dẫn có độ sạch cực cao: AFF → AM → AMD (bộ lọc siêu mịn 0,01μm)

  2. Tính toán biên độ dòng chảy

     -- Chọn model có lưu lượng định mức cao hơn 1,2~1,5 lần so với mức tiêu thụ không khí tối đa của toàn hệ thống; dòng chảy quá tải sẽ làm giảm đáng kể hiệu quả lọc và tăng tổn thất áp suất.

  3. Lựa chọn chế độ xả

     -- Sản xuất liên tục không cần giám sát 24h, hiệu suất ngưng tụ cao: chọn phiên bản xả tự động -D

     -- Thiết bị tần số thấp gián đoạn: loại xả thủ công tiêu chuẩn đủ

  4. Nguyên tắc khớp cổng

     - Kích thước cổng lọc phù hợp với đường kính đường ống chính; tránh giảm/tăng đường kính để tránh sụt áp thêm.

Kịch bản ứng dụng công nghiệp điển hình

     -- Tự động hóa công nghiệp nói chung: máy công cụ CNC, bình khí, van điện từ loại bỏ nước và dầu phía trước

     -- Sản xuất thực phẩm & dược phẩm: nguồn khí sạch không dầu để tránh ô nhiễm sản phẩm

     -- Xưởng sơn và điện tử 3C: loại bỏ sương mù dầu để ngăn ngừa khuyết tật lớp phủ bề mặt và ô nhiễm linh kiện chính xác

     -- Hệ thống xử lý sau máy nén khí: xếp tầng với máy sấy không khí làm lạnh/hấp phụ để nâng cấp độ tinh khiết của không khí tổng thể

So sánh hiệu suất: AFF VS AM

Tóm tắt một câu

     Bộ lọc thô dòng chính SOLH AFF 1μm và bộ tách sương mù dầu AM 0,1μm dưới dạng các bộ lọc không khí theo tầng mô-đun với phạm vi lưu lượng đầy đủ 300 ~ 14500 L/phút, chỉ báo tắc nghẽn trực quan và xả tự động tùy chọn, tuân thủ tiêu chuẩn ISO8573-1 cho xử lý nguồn không khí không dầu, thực phẩm, y tế, điện tử và phun dầu nói chung.
