Bộ lọc không khí lưu lượng cao công suất lớn dòng AF800 / AF900

Thương hiệu:SOLH của Richge Technology

Tổng quan về sản phẩm

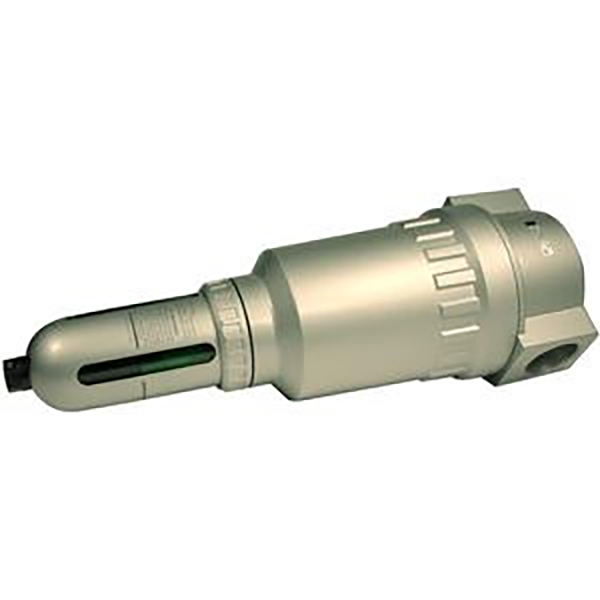

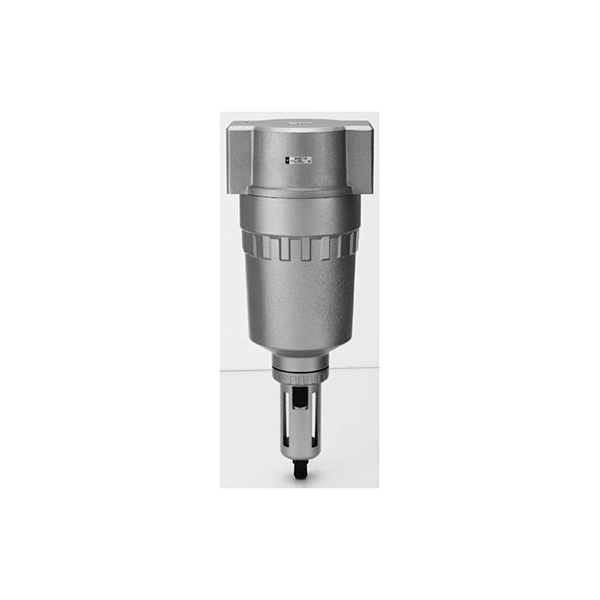

     SOLH AF800 và AF900 là các bộ lọc không khí đường ống chính công suất cao cỡ nòng lớn công nghiệp, có đầy đủ kích thước và hiệu suất có thể hoán đổi với AF800/AF900 nguyên bản của SMC. Được thiết kế cho nguồn khí chính của máy nén khí, cung cấp không khí tập trung cho toàn bộ dây chuyền sản xuất và hệ thống khí nén lưu lượng cao đảo nhiều van. Khác với các thiết bị dịch vụ không khí chia nhỏ AF200/300/400, chúng có kênh dòng chảy quá khổ, dòng xử lý cực cao và bát thu nước dung tích lớn.

     Nó tách ly tâm các tạp chất nước ngưng tụ, rỉ sét và bụi bên trong khí nén, bảo vệ hoàn toàn các van điện từ hạ lưu, xi lanh, đầu phun chân không và bộ truyền động khí nén lớn, giúp giảm đáng kể tỷ lệ hỏng hóc của toàn bộ dây chuyền khí nén.

Hai thông số kỹ thuật đầy đủ:

   1.  AF800: Lưu lượng lớn vừa, cổng G1¼ / G1½ (1,25 / 1,5 inch)

   2.  AF900: Bộ lọc đường ống chính cực lớn, cổng G2 (2 inch)

     Phụ kiện tùy chọn: Xả thủ công / Xả tự động nổi, bộ phận lọc đa cấp, bát PC trong suốt / bát chống cháy nổ bằng kim loại. Phù hợp rộng rãi với các cụm máy công cụ, dây chuyền sản xuất pin lithium, xưởng sơn và thiết bị hóa chất hoàn chỉnh có nhu cầu nguồn không khí công suất cao.

Quy tắc mã hóa mô hình hoàn chỉnh

   Định dạng mã đơn hàng đầy đủ: AF800-F16 / AF900-F20 - □ - □

    1. AF800/AF900: Mã dòng máy lọc không khí lưu lượng cao công suất lớn

    2. F12/F16/F20: Kích thước ren cổng

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Hậu tố ở giữa: Loại cống

     -- Trống: Xả thủ công tiêu chuẩn

     -- AD47: NC thường đóng phao xả tự động (đối với tô PC, không rò rỉ khí sau khi tắt thiết bị)

     -- AD48-6: KHÔNG xả nước tự động dạng phao mở thông thường (đối với bát kim loại nylon, thoát nước tự động liên tục)

   4. Hậu tố cuối: Tùy chọn chất liệu bát nước

     -- Trống: Bát PC trong suốt tiêu chuẩn + Vỏ bảo vệ chống va chạm bằng kim loại

     -- M: Bát kim loại chống gỉ có cửa sổ quan sát mức chất lỏng (dành cho môi trường bụi bặm, nhiều dầu mỡ, ngoài trời khắc nghiệt)

     -- MG: Bát kim loại có tích hợp thước đo mức chất lỏng để quan sát thể tích nước từ xa

   5. Phần tử lọc có thể tùy chỉnh chính xác:

     -- Tiêu chuẩn 5μm; tùy chọn độ chính xác cao 2μm, bộ lọc thô 10/20/40/70/100μm

Bảng thông số kỹ thuật lõi phổ quát

Cấu trúc bên trong & Nguyên lý làm việc của lọc

  1. Giai đoạn 1: Cấu trúc dẫn hướng tách nước ly tâm

     -- Luồng khí quay với tốc độ cao theo hướng tiếp tuyến; lực ly tâm đẩy nước ngưng tụ dạng lỏng, các giọt dầu và các hạt rỉ sét lớn vào thành trong của bát, chúng lắng xuống đáy nhờ trọng lực. Hơn 95% chất ô nhiễm dạng lỏng được tách trước để giảm tải phần tử lọc và kéo dài chu kỳ thay thế.

  2. Giai đoạn 2: Phần tử lọc sợi nhiều lớp

     -- Khí nén sau khi khử nước ly tâm đi qua hộp lọc sợi nhiều lớp để chặn bụi rắn cực nhỏ và các hạt sol khí dầu mịn. Phiên bản có độ chính xác cao 2μm cung cấp nguồn không khí siêu sạch cho các van tỷ lệ chính xác và mạch chân không.

  3. Vách ngăn nước bắn nước tích hợp phía trên bát

     --  Cách ly nước lắng ở phía dưới để tránh sự cuốn theo thứ cấp của nước lỏng bởi luồng không khí đi vào đường ống dẫn khí sạch.

  4. Bát nước có thể tháo rời + Bộ thoát nước

     Van xả tích hợp phía dưới với 2 giải pháp thoát nước:

     -- Xả thủ công: Nhấn nút dưới cùng để xả nước tích tụ theo cách thủ công

     -- Phao tự động xả: Phao nổi lên khi nước đạt ngưỡng để mở cống tự động, vận hành không cần giám sát cho dây chuyền sản xuất liên tục

   5. Thân chính bằng hợp kim nhôm Anodized cứng

     -- Kênh dẫn dòng thẳng lớn với lực cản dòng không khí cực thấp, cung cấp không khí ổn định mà không bị sụt áp rõ rệt khi ở mức tối đa

     - tải dòng chảy lớn; xử lý bề mặt chống dầu và chống ăn mòn.

Hướng dẫn lựa chọn phụ kiện & vật liệu tùy chọn

   1. Ba lựa chọn bát nước

   1.1 Bát PC trong suốt tiêu chuẩn (mặc định của nhà máy)

     -- Ưu điểm: Quan sát mực nước trực quan theo thời gian thực, được trang bị vỏ chống va chạm bằng kim loại để tránh bị vỡ bởi phế liệu sắt nhà xưởng. Thích hợp cho dây chuyền sản xuất tự động thông thường trong nhà khô.

   1.2 Bát bảo vệ kim loại nylon (hậu tố M)

     -- Ưu điểm: Chịu va đập cao, dung dịch cắt & chịu được thời tiết tia cực tím, không có nguy cơ nứt giòn. Lý tưởng cho sơn dầu nhiều bụi và máy công cụ nhiệt độ cao trong điều kiện làm việc khắc nghiệt.

   1.3 Bát kim loại có thước đo mức chất lỏng (hậu tố MG)

     -- Cửa sổ quan sát bên ngoài trên thân kim loại, lượng nước có thể đọc được dành cho môi trường kín chống cháy nổ được che chắn bằng ánh sáng, ưu tiên cho các xưởng hóa chất và chống cháy nổ.

   2. Bảng so sánh hai mô hình xả tự động

  3. Hướng dẫn lựa chọn chính xác phần tử bộ lọc

     -- Bộ lọc tiêu chuẩn 5μm: Phổ biến cho hầu hết các máy công cụ, xi lanh và van điện từ, hiệu suất chi phí tốt nhất

     -- Bộ lọc có độ chính xác cao 2μm: Máy phun chân không, bộ điều chỉnh tỷ lệ chính xác, mạch không khí sạch cho dây chuyền sản xuất điện tử 3C

     -- Bộ lọc thô 10~100μm: Bộ lọc sơ cấp ở đầu ra của máy nén khí để bảo vệ các thành phần nguồn không khí chính xác ở hạ lưu

Lợi thế cạnh tranh của sản phẩm cốt lõi

   1. Khả năng chống dòng chảy cực thấp có lỗ khoan lớn

     -- Thân van xuyên thẳng 1,25/1,5/2 inch có tiết diện dòng chảy lớn hơn nhiều so với dòng AF nhỏ. Suy giảm áp suất tối thiểu trong quá trình hoạt động đồng bộ của đảo nhiều xi-lanh và nhiều van, lực đẩy đầu ra ổn định cho tất cả các thiết bị.

   2. Buồng chứa nước dung tích lớn

     -- Bát thể tích lớn 45cm³ giúp giảm tần suất thoát nước thường xuyên, hoàn hảo cho việc lọc tập trung tại đường ống chính của máy nén khí.

  3. Bảo hiểm đầy đủ cho điều kiện làm việc khắc nghiệt

     -- Miễn phí lựa chọn bát chống cháy nổ bằng PC / kim loại trong suốt, áp dụng cho môi trường trong nhà, ngoài trời, sơn bụi và chống cháy nổ hóa chất.

  4. Giải pháp nguồn không khí toàn tuyến hoàn chỉnh phù hợp

     -- Có thể kết hợp với bộ điều chỉnh áp suất dòng lớn AR800/AR900 và bộ bôi trơn phun sương dầu AL800/AL900 để tạo thành cụm dịch vụ không khí công suất lớn ba bộ AFC hai bộ phận / AC, bộ xử lý nguồn không khí chính hoàn chỉnh.

  5. Có thể hoán đổi hoàn toàn với các nhãn hiệu nhập khẩu

     -- Kích thước lắp đặt, thông số ren và kích thước phần tử bộ lọc nhất quán với các thương hiệu chính thống quốc tế. Thay thế trực tiếp cho việc cải tạo đường ống chính của máy nén khí mà không cần sửa đổi đường ống hoặc giá đỡ.

  6. Bảo trì thấp và tuổi thọ dài

     -- Ly tâm trước khi tách làm chậm tốc độ ô nhiễm phần tử lọc; hộp lọc có thể được tháo rời, làm sạch và tái sử dụng để giảm chi phí thay thế vật tư tiêu hao.

Giải pháp kết hợp nguồn không khí hoàn chỉnh tiêu chuẩn

  1. Giải pháp 1: Dây chuyền sản xuất hạng nặng Nguồn không khí chính lắp ráp 3 chiếc

     -- Ổ cắm máy nén khí → Bộ lọc AF900-F20 + Bộ điều chỉnh AR900 + Dầu bôi trơn AL900 (bộ ba mảnh AC900) → Nhánh đường ống chính nylon PA → Đảo van 4V, xi lanh bàn quay MSQ, bàn điều khiển vận hành bằng chân 4F tại mỗi trạm

  2. Giải pháp 2: Lắp ráp hai bộ phận không dầu cho xưởng sơn và pin lithium chống cháy nổ

     -- Đường ống chính của máy nén khí → Bộ lọc bát kim loại AF800-F16 + Bộ điều chỉnh AR800 (AFC800 hai bộ, tháo chất bôi trơn) → Van điện từ chống cháy nổ 50-VFE/50-VPE + Trạm thu hút chân không ZU

  3. Giải pháp 3: Cung cấp khí tập trung cho cụm máy công cụ nhỏ

     -- Bộ lọc dòng cao AF800-F12 (G1¼) → Đường ống chính PU/PA đa chiều cung cấp cho nhiều máy công cụ có van chân 3F, xi lanh tiêu chuẩn SC và súng thổi khí C110

Kịch bản ứng dụng công nghiệp điển hình

     - Cụm máy công cụ CNC lớn, thiết bị dập & tán đinh nặng nguồn khí chính

     -- Lớp phủ pin lithium, dây chuyền sản xuất tự động chống cháy nổ lắp ráp tế bào

     - Xưởng sơn xe hoàn chỉnh, chống cháy nổ mực bụi

     -- Dây chuyền đóng gói lớn, phân loại hậu cần đa trạm cung cấp không khí tập trung

     - Van đường ống hóa chất điều khiển tự động, dầu khí hỗ trợ thiết bị khí nén hoàn chỉnh

     -- Bộ lọc sơ cấp ở đầu vào máy chủ phòng máy nén khí để bảo vệ các thành phần nguồn không khí chính xác ở hạ lưu

Lựa chọn & Vận hành Thông số kỹ thuật Ghi chú

  1. Quy tắc lựa chọn luồng

     -- Nếu tổng lượng khí tiêu thụ của các xi lanh và cụm van trên một đường ống vượt quá 6000 L/phút thì phải chọn AF800; trên 12000 L/phút chọn AF900. AF200/300 nhỏ không thể chịu được dòng chảy cao, gây sụt áp nghiêm trọng và lực đẩy xi lanh không đủ.

  2. Đường đỏ chọn tô

     - Cấm sử dụng bát trong suốt tiêu chuẩn PC để sơn, cắt chất lỏng, khu vực ngoài trời và chống cháy nổ. Phải chuyển sang phiên bản kim loại M/MG để tránh nguy cơ mất an toàn do nứt, rò rỉ nước sau va chạm.

  3. Quy tắc bắt buộc đối với mạch chân không

     -- Dây chuyền sản xuất hút chân không chỉ áp dụng lắp ráp hai bộ phận AFC (không có chất bôi trơn). Không thể kết nối nối tiếp bộ bôi trơn phun sương dầu AL để ngăn chặn các đầu phun chặn dầu bôi trơn của máy phun chân không ZU/ZB.

  4. Tiêu chuẩn hướng lắp đặt

     - Mũi tên luồng khí vào/ra được in trên thân van, lắp đặt đúng hướng mũi tên vào; Bát nước phải hướng thẳng đứng xuống dưới để đảm bảo độ lắng và thu nước ngưng tụ bình thường.

  5. Yêu cầu về chu kỳ bảo trì

     -- Bát PC: Kiểm tra lượng nước tích tụ hàng ngày; Mô hình xả tự động kiểm tra kẹt phao hàng tuần

     -- Lõi lọc tiêu chuẩn 5μm: Vệ sinh 30 ngày một lần, thay thế 15 ngày một lần trong điều kiện bụi nặng

     -- Phần tử lọc có độ chính xác cao 2μm: Thay thế 15 ngày một lần

     -- Trước khi bảo trì: Đóng van ngắt thủ công HSV chính phía trước, xả áp suất dư trong đường ống trước khi tháo bát và hộp lọc

Tóm tắt một câu

     Bộ lọc không khí đường ống chính công suất lớn SOLH AF800/AF900 sử dụng cấu trúc tách trước ly tâm với lưu lượng cực cao 12000 ~ 20000 L/phút, cống phao tự động tùy chọn và bát nước chống cháy nổ trong suốt/kim loại, phù hợp với AR/AL800/900 để tạo thành bộ phận dịch vụ không khí có lỗ khoan lớn hoàn chỉnh làm thiết bị tách độ ẩm và tạp chất chính cho đường dây chính của máy nén khí, pin lithium, sơn và hệ thống cung cấp không khí tập trung cho máy công cụ hạng nặng.
