Bộ lọc khí nén dòng AF

Bộ lọc khí nén dòng AF | Bộ lọc trước khí nén SOLIH cho hệ thống xử lý nguồn không khí

Thương hiệu: SOLIH của Richge Technology | Bộ lọc lọc không khí khí nén công nghiệp

1. Tổng quan về sản phẩm

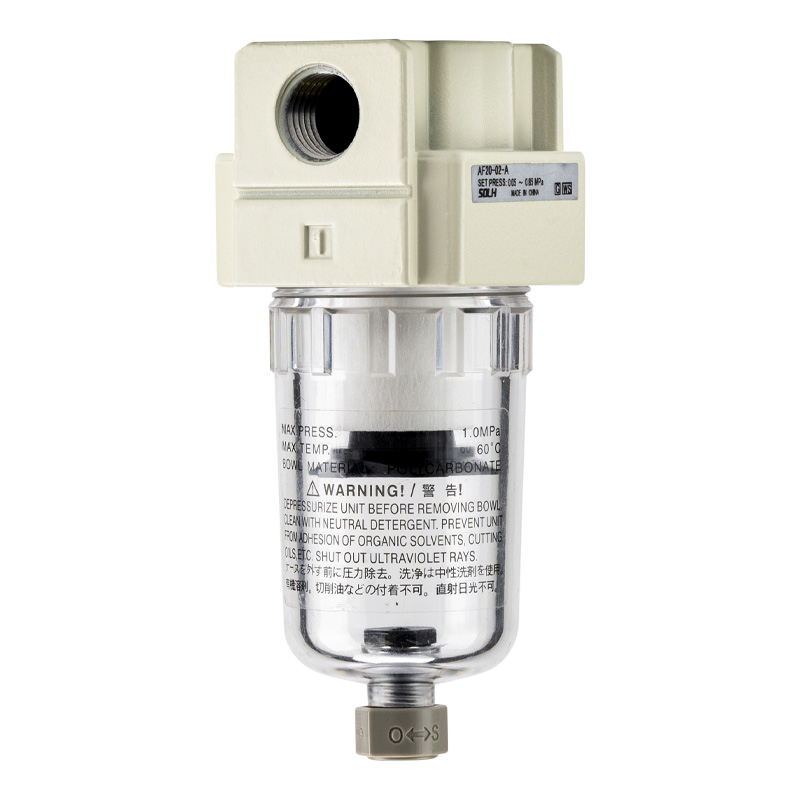

     Bộ lọc không khí SOLIH AF Series làbộ phận lọc trước lõi của hệ thống xử lý nguồn khí nén. Nó sử dụng cấu trúc lọc kép gồm tách nước xoáy ly tâm và phần tử lọc sợi, giúp loại bỏ hiệu quả nước lỏng, sương dầu, bụi, rỉ sét và các hạt rắn khỏi khí nén. Nó bảo vệ hiệu quả các bộ phận khí nén hạ lưu như van điện từ, xi lanh và dụng cụ khí nén khỏi bị nhiễm bẩn và mài mòn. Bộ lọc AF hỗ trợ lắp ráp mô-đun và có thể được kết hợp hoàn hảo với van điều chỉnh áp suất AR và chất bôi trơn AL để tạo thành tổ hợp xử lý nguồn không khí hai đơn vị hoặc ba đơn vị AC, đóng vai trò đảm bảo thanh lọc chính cho hệ thống khí nén công nghiệp.

2. Thông số kỹ thuật mô hình và kích thước cổng hoàn chỉnh

3. Thông số kỹ thuật cốt lõi

4. Quy tắc và định nghĩa mã hóa mô hình

  Định nghĩa mô hình chuẩn

     • AF2000-02: Bộ lọc khí nén dòng AF, kích thước 2000, cổng ren Rc1/4, loại thoát nước thủ công tiêu chuẩn

     • AF4000-04D: Bộ lọc khí nén dòng AF, cỡ 4000, cổng ren Rc1/2, loại thoát nước tự động

  Giải thích quy tắc mã

     • AF: Mã dòng bộ lọc nguồn không khí

     • 2000/3000/4000/5000: Kích thước cơ thể và cấp dòng chảy

     • 02/04: Thông số cổng chủ đề

     • Hậu tố D: Chức năng xả nước tự động (không có hậu tố cho xả thủ công tiêu chuẩn)

5. Ưu điểm cốt lõi của sản phẩm

     • Lọc hiệu quả kép: Cấu trúc xoáy ly tâm phía trước nhanh chóng tách nước lỏng và các tạp chất lớn, trong khi phần tử lọc sợi mật độ cao 5μm phía sau chặn bụi và hạt mịn, đạt được khả năng lọc sâu nhiều giai đoạn của khí nén.

     • Tùy chọn thoát nước kép: Được trang bị hệ thống thoát nước thủ công tiêu chuẩn cho thiết bị ngắt quãng thông thường; Phiên bản thoát nước tự động (-D) tùy chọn dành cho thiết bị vận hành liên tục 24 giờ, tránh bỏ sót việc bảo trì thủ công.

     • Thiết kế kết hợp mô-đun: Cấu trúc mô-đun tiêu chuẩn hỗ trợ nối liền mạch với bộ điều chỉnh áp suất AR và bộ phun dầu AL, tự do lắp ráp các nhóm xử lý nguồn không khí hai hoặc ba đơn vị, thuận tiện cho việc lắp đặt thiết bị và tích hợp đường ống.

     • Vận hành an toàn và trực quan: Được trang bị nắp cốc bảo vệ để tránh làm hỏng cốc và mảnh vụn bay ra ngoài; Màn hình hiển thị chênh lệch áp suất tích hợp phản ánh trực quan tình trạng tắc nghẽn của bộ phận, nhắc nhở người dùng thay thế và bảo trì kịp thời.

     • Khả năng thích ứng rộng rãi và ổn định: Hoạt động ổn định trong phạm vi áp suất rộng 0,15 ~ 0,9MPa và môi trường nhiệt độ -5 ~ 60oC, phù hợp với nhiều điều kiện xưởng công nghiệp khắc nghiệt khác nhau.

6. Các kịch bản ứng dụng điển hình

     • Làm sạch đường ống chính của máy nén khí: Lọc và lọc nguồn không khí tập trung cho các mạch khí chính của xưởng sản xuất để cải thiện chất lượng không khí tổng thể.

     • Thiết bị công nghiệp tự động hóa: Hỗ trợ thanh lọc cho máy móc tự động, máy công cụ, thiết bị đóng gói và thiết bị sản xuất điện tử nhằm ổn định hoạt động khí nén.

     • Kịch bản ngành có độ chính xác cao: Làm sạch nguồn không khí trước để phun, hàn, dụng cụ chính xác và máy đo để tránh nhiễu tạp chất ảnh hưởng đến độ chính xác xử lý.

     • Bảo vệ thành phần khí nén: Được sử dụng làm bộ lọc phía trước cho xi lanh, van điện từ và dụng cụ khí nén để giảm hao mòn linh kiện và kéo dài tuổi thọ sử dụng.

7. Hướng dẫn bảo trì hàng ngày

     • Thoát nước thường xuyên: Xả nước tích tụ trong cốc lọc định kỳ để đảm bảo mực nước nằm dưới vạch cảnh báo và ngăn nước lỏng chảy xuống hạ lưu.

     • Thay thế phần tử kịp thời: Thay lõi lọc sợi khi chênh lệch áp suất không khí tăng rõ rệt hoặc sau 6~12 tháng sử dụng thường xuyên để đảm bảo hiệu quả lọc.

     • Cài đặt tiêu chuẩn: Lắp đặt theo chiều dọc theo dấu mũi tên luồng khí trên thân van để đảm bảo hiệu suất lọc và tách nước bình thường.

Tóm tắt một câu

     Bộ lọc không khí dòng SOLIH AF sử dụng cấu trúc lọc ly tâm và sợi kép, với khả năng lọc có độ chính xác cao 5μm, chế độ thoát nước kép và chức năng kết hợp mô-đun, là thành phần lọc mặt trước thiết yếu nhất cho hệ thống xử lý nguồn không khí khí nén công nghiệp để bảo vệ thiết bị khí nén hạ lưu.
