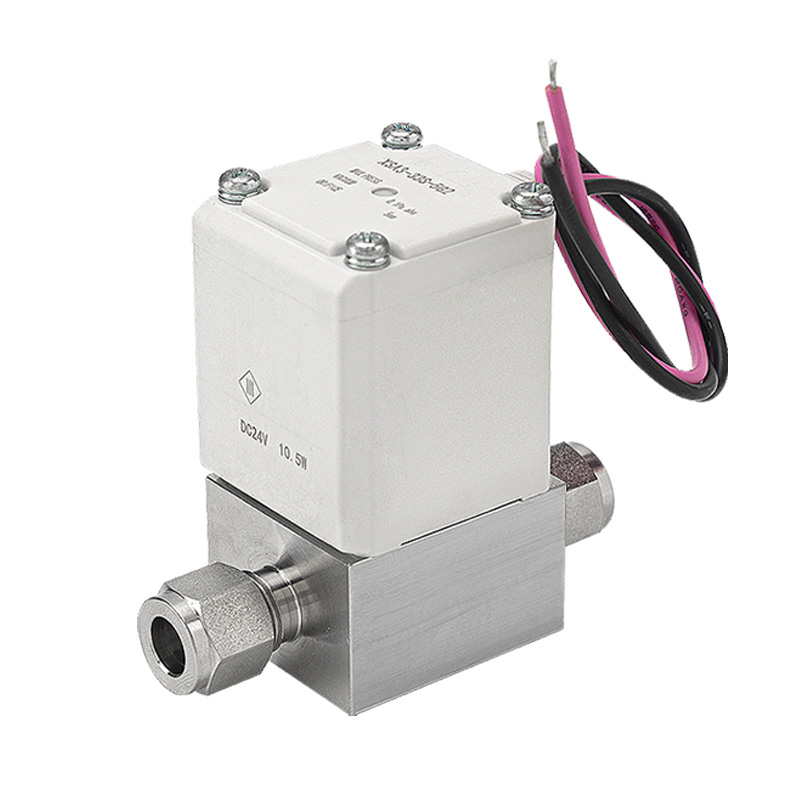

XSA Series Van điện từ chân không cao thường đóng

Thương hiệu:SOLH của Richge Technology

1. Định vị sản phẩm

     Dòng SOLH XSA là loại van điện từ thường đóng được thiết kế đặc biệt cho các mạch chân không cực cao. Nó thực hiện việc điều khiển tắt mở chính xác môi trường không khí và khí trơ. Với khả năng chịu chân không cao nhất, rò rỉ cực kỳ tối thiểu, cấu trúc chống ô nhiễm sạch và tốc độ phản hồi nhanh, nó đóng vai trò là bộ phận chân không cốt lõi cho các thiết bị xử lý chính xác bao gồm chất bán dẫn, tấm PV, màn hình LCD, máy móc chế biến thực phẩm và y tế.

2. Các tính năng chính cốt lõi

-- Khả năng tương thích chân không cực cao

     Áp suất tuyệt đối vận hành tối thiểu đạt 1×10⁻⁶ Pa, đáp ứng đầy đủ các tiêu chuẩn quy trình chân không cực cao để đảm bảo khả năng duy trì chân không ổn định và hiệu suất bơm nhanh chóng của hệ thống chân không.

- Niêm phong chặt chẽ vượt trội & rò rỉ cực thấp

     Rò rỉ bên trong ≤ 1,3×10⁻⁹ Pa·m³/s; rò rỉ bên ngoài ≤ 1,3×10⁻¹¹ Pa·m³/s. Hiệu suất kép ít rò rỉ giúp ổn định độ chân không của hệ thống và loại bỏ rủi ro thoát khí độc hại cho môi trường làm việc.

-- Cấu trúc tối ưu hóa hạt thấp sạch

     Lò xo bên trong được tích hợp bên trong thân van để giảm ma sát của các bộ phận chuyển động và tạo hạt, phù hợp hoàn hảo với dây chuyền sản xuất với các yêu cầu nghiêm ngặt về cấp độ phòng sạch.

-- Tiêu thụ điện năng thấp và thiết kế gọn nhẹ

     Tiêu thụ điện năng của cuộn dây giảm tới 25% so với các thế hệ trước; tổng trọng lượng giảm tối đa 18% (tối thiểu 0,41kg). Thiết kế tiết kiệm năng lượng tạo điều kiện tích hợp nhỏ gọn vào khung thiết bị chính xác.

-- Nhiều tùy chọn kết nối

     Có sẵn hai sơ đồ kết nối phổ biến: phụ kiện bịt mặt, phụ kiện nén ferrule 1/4" & 3/8" và ren Rc/NPT bên trong, tương thích với các thông số kỹ thuật đường ống chân không tiêu chuẩn khác nhau.

-- Dải điện áp rộng và thiết bị đầu cuối điện đa dạng

     Bao gồm các điện áp chính bao gồm DC24V, AC110V / AC220V. Nhiều dạng nối dây như đầu cắm nhanh, đầu nối DIN và đầu vào ống dẫn thích ứng với tất cả các hệ thống điều khiển tự động chính thống.

-- Chứng nhận công nghiệp ổn định và an toàn

     Cuộn dây chống cháy loại UL94V-0; được chứng nhận đạt tiêu chuẩn RoHS, CE, CAT.ES140-7B, phù hợp cho hoạt động công nghiệp liên tục, không ngừng nghỉ trong thời gian dài.

3. Bảng thông số kỹ thuật đầy đủ

4. Các kịch bản ứng dụng điển hình

      --Sản xuất chất bán dẫn: Điều khiển bật tắt đường ống chân không và phun khí trong buồng xử lý

     -- Dây chuyền sản xuất PV & LCD: Vòng bơm buồng chân không siêu cao và vòng giữ áp suất

     -- Thiết bị y tế: Dụng cụ khử trùng chân không và mạch chân không phòng thí nghiệm phân tích

     -- Công nghiệp thực phẩm: Máy đóng gói chân không và sấy chân không

     -- Phòng thí nghiệm nghiên cứu khoa học: Thiết bị thí nghiệm chân không siêu cao và thiết bị kiểm tra vật lý hạt

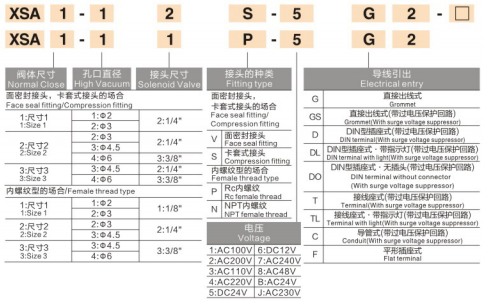

5. Ví dụ về mô hình & Hướng dẫn lựa chọn

5.1: Mã mẫu điển hình:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Điểm lựa chọn chính

      -- Xác nhận yêu cầu cấp chân không: Có cần hiệu suất chân không cực cao 1×10⁻⁶ Pa (abs) hay không

      -- Chọn loại kết nối đường ống: Phớt mặt, khớp nối ferrule hoặc ren trong Rc/NPT

      -- Phù hợp với điện áp cuộn dây và thiết bị đầu cuối điện: dòng DC24V hoặc AC; phích cắm nhanh / DIN / dây dẫn

      -- Xác nhận kích thước cổng: 1/4", 3/8" để đáp ứng nhu cầu lưu lượng hệ thống

Tóm tắt một câu

     SOLH XSA thường đóng van điện từ chân không cao hỗ trợ hoạt động chân không cực cao 1×10⁻⁶ Pa với độ rò rỉ cực thấp, cấu trúc bên trong ít hạt sạch và nhiều kết nối có thể hoán đổi cho nhau, hoạt động như một thành phần chuyển mạch đáng tin cậy cho tất cả các quy trình công nghiệp chân không chính xác.
