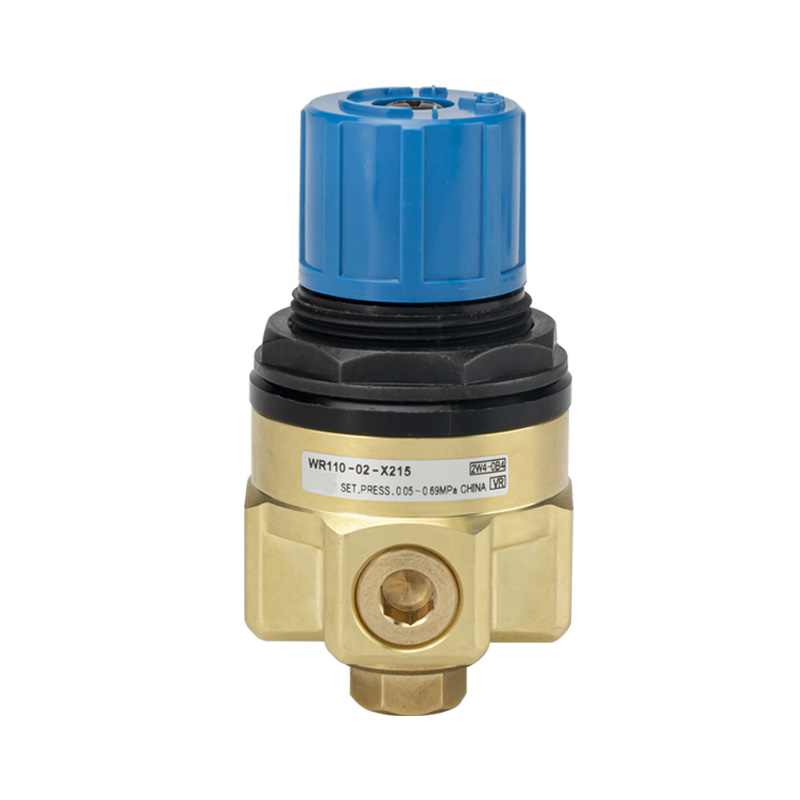

Bộ điều chỉnh áp suất nước nhỏ gọn dòng WR110

Thương hiệu:OLH của Richge Technology (睿其格科技)

Định vị sản phẩm

     Dòng WR110 là bộ điều chỉnh áp suất nhỏ gọn tác động trực tiếp được phát triển dành riêng cho đường ống dẫn nước làm mát công nghiệp và xử lý nước. Được chế tạo bằng vỏ bằng đồng đặc biệt chống ăn mòn, van này mang lại khả năng điều chỉnh áp suất nước ổn định và các tùy chọn lắp đặt đa dạng để phù hợp với các hệ thống tuần hoàn nước thu nhỏ.

Cấu trúc & Nguyên tắc làm việc

     --Cấu trúc màng ngăn piston tổng hợp tác động trực tiếp với chức năng giảm chấn tích hợp

     --Phương tiện áp dụng: Nước máy và nước công nghiệp nói chung; không thích hợp cho nước khử ion hoặc nước siêu tinh khiết

     --Thân van sử dụng vật liệu đồng thau đặc biệt có khả năng chống gỉ và chống cặn

     --Được trang bị núm điều chỉnh màu xanh có thể khóa được gắn trên cùng

     --Cổng bên Rc1/8 dành riêng để lắp đặt đồng hồ đo áp suất

     --Hai giải pháp lắp đặt: lắp đặt bằng ren trực tiếp hoặc khung cố định B21-1P tùy chọn

Các tính năng chính cốt lõi

1. Hai dải áp suất có thể điều chỉnh tùy chọn

     --WR110-X224 phiên bản áp suất thấp: 0,08–0,39 MPa

     --WR110-X215 phiên bản áp suất trung bình: 0,05–0,69 MPa Áp suất làm việc tối đa đạt 0,8 MPa và áp suất thử ở mức 1,72 MPa.

2. Cấu trúc đồng thau chống ăn mòn cấp nước

     Thân bằng đồng đặc biệt chống ăn mòn nước và tích tụ cặn vôi một cách hiệu quả. Phù hợp với gioăng cao su chống nước, nhiệt độ hoạt động bao gồm -5oC ~ +60oC.

3. Thiết kế nhỏ gọn và nhẹ

     Kích thước tổng thể φ45×75mm với trọng lượng tịnh chỉ 0,26kg, hoàn toàn phù hợp với thiết bị nhúng và đường ống dẫn nước làm mát hẹp.

4. Quy định ổn định với tính năng bảo vệ giảm quá áp

     Phản ứng nhanh và dao động áp suất đầu ra nhỏ. Kênh giảm áp bên trong tự động giải phóng áp suất dư thừa để bảo vệ đường ống hạ lưu. Núm có thể khóa giúp tránh việc điều chỉnh áp suất ngoài ý muốn do rung hoặc vô tình chạm vào.

5. Cổng ren linh hoạt & gắn đa hướng

     Cổng Rc1/8 và Rc1/4 tiêu chuẩn; Chủ đề NPT tùy chọn cho kiểu X215. Một cổng đo bên chuyên dụng được dành riêng và nên lắp đặt theo chiều dọc để có hiệu suất tối ưu.

Bảng thông số kỹ thuật

Giải thích mã mẫu

Ví dụ: WR110-02-N-X215

     --WR110: Dòng sản phẩm cơ bản

     --01/02: Kích thước cổng tương ứng

     --N: Phiên bản ren NPT; dấu trống đại diện cho luồng Rc tiêu chuẩn

     --X215/X224: Mã cho các dải điều chỉnh áp suất khác nhau

Kịch bản ứng dụng điển hình

     Dây chuyền tuần hoàn nước làm mát máy công cụ và trục chính Hệ thống làm mát cho thiết bị hàn và cắt laser Xử lý nước nhỏ và ổn định áp suất đầu vào màng RO Đường ống cấp nước cho dụng cụ thử nghiệm và thiết bị phân tích Mạch làm ướt và phun trong máy in và sản xuất giấy Đường ống dẫn nước xử lý không tinh khiết cho thiết bị phụ trợ y tế và bán dẫn。

Tóm tắt một câu

     Bộ điều chỉnh áp suất dành riêng cho nước WR110 có thân bằng đồng thau chống cáu cặn, định mức áp suất 0,8MPa, dải áp suất điều chỉnh kép, kích thước nhỏ gọn, núm giảm áp tích hợp và có thể khóa, khiến nó trở thành bộ phận kiểm soát áp suất ưa thích cho các hệ thống tuần hoàn nước công nghiệp nhỏ.
