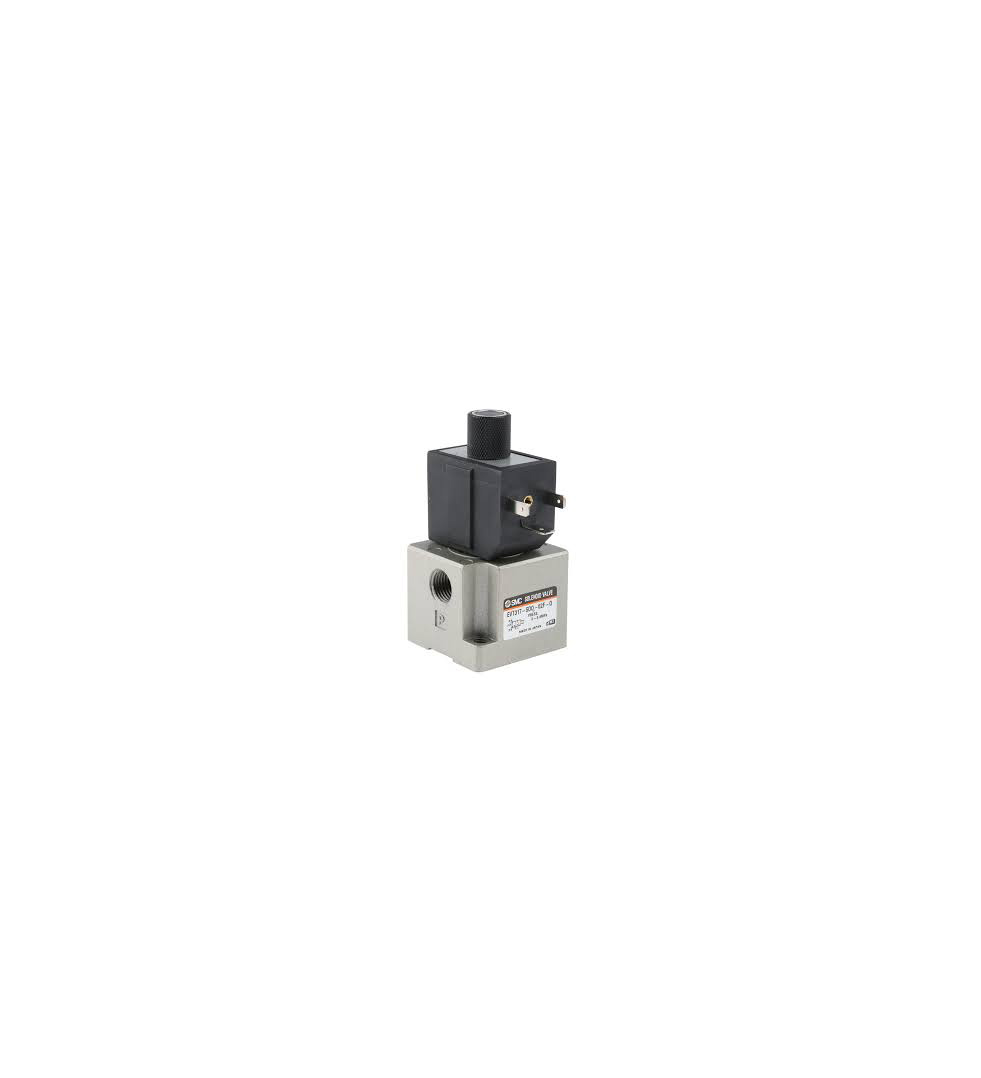

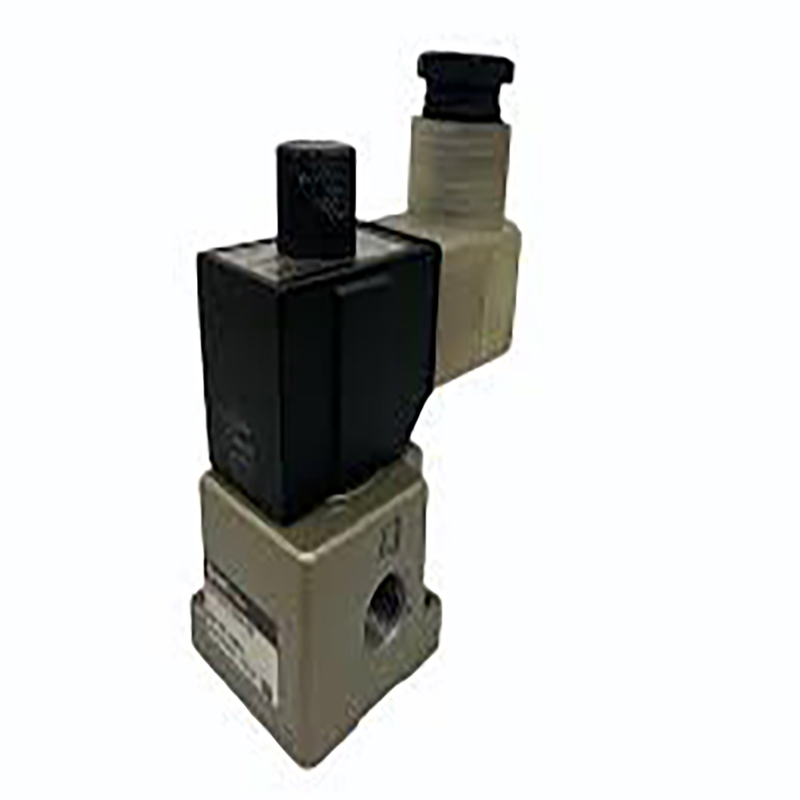

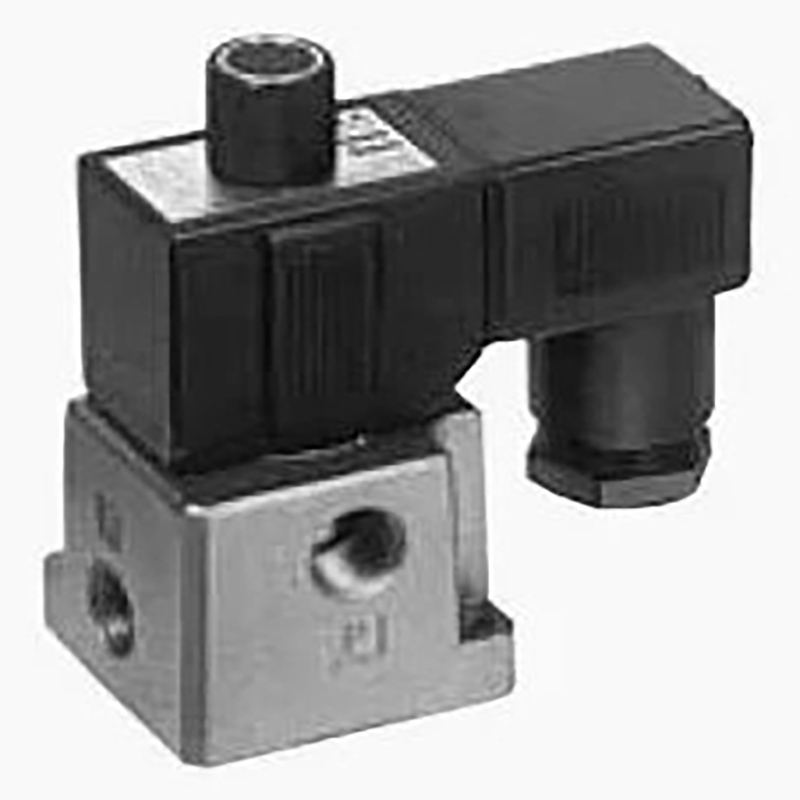

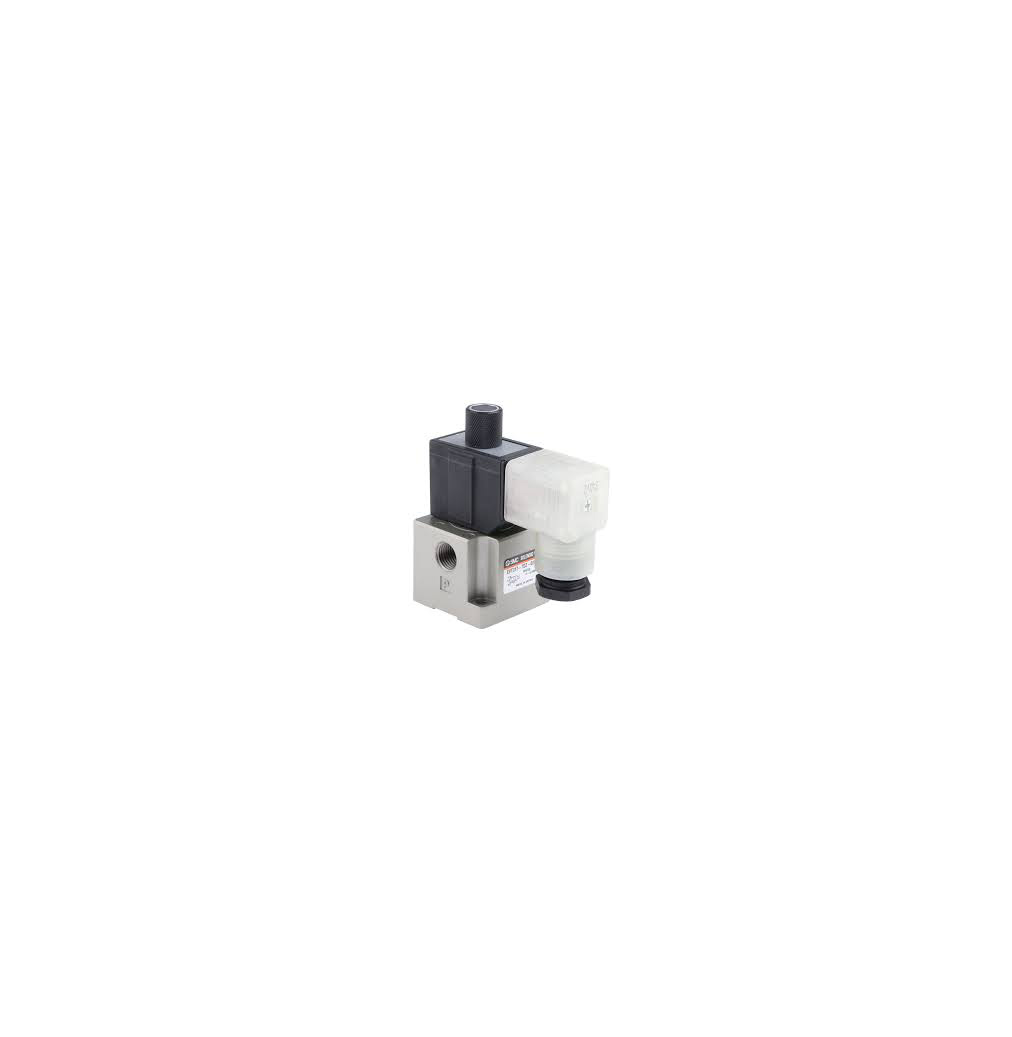

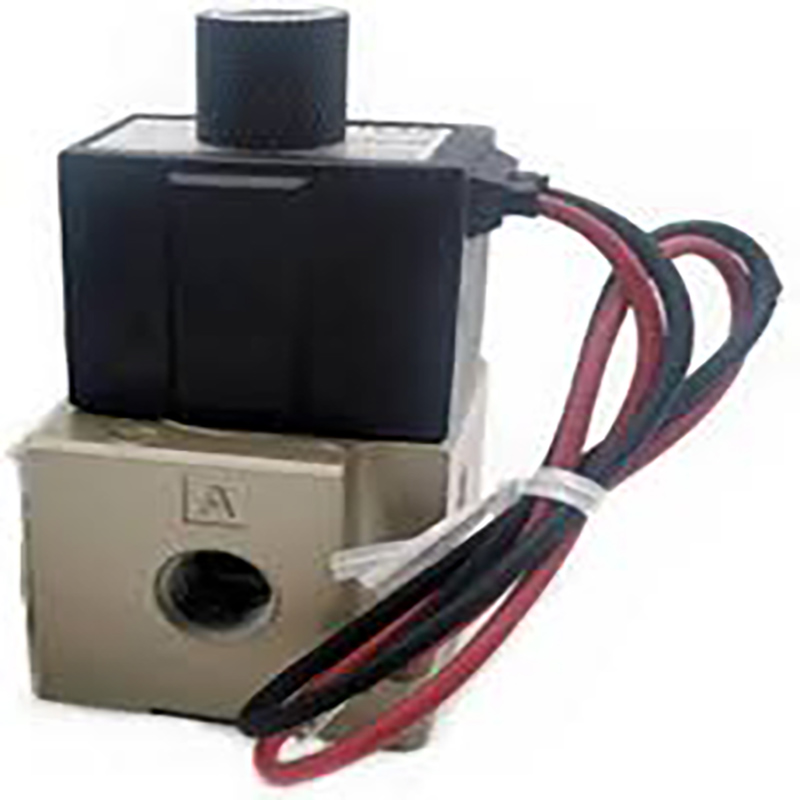

Van điện từ 3 cổng VT317 Series – Loại Poppet tác động trực tiếp

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng VT317 là loại van điện từ 3 cổng poppet tác động trực tiếp với cấu trúc đệm kín đàn hồi theo tiêu chuẩn SOLH. Được phát triển cho các mạch khí nén và khí trơ, nó thực hiện việc bật tắt, chuyển mạch và kiểm soát khí thải. Hỗ trợ khởi động áp suất bằng 0 và cả vận hành áp suất dương & chân không, van chuyển mạch chung lưu lượng cao nhỏ gọn này phù hợp với điều kiện làm việc chu kỳ cao của các thiết bị tự động khác nhau.

Các tính năng chính cốt lõi

     --Cấu trúc Poppet trực tiếp với khởi động không áp suấtKhông yêu cầu áp suất thí điểm tối thiểu để vận hành. Hiệu suất ổn định trên toàn bộ phạm vi áp suất dương 0–0,9 MPa; biến thể chân không hỗ trợ áp suất xuống tới -101,2 kPa, thích ứng với môi trường làm việc áp suất thấp, chân không và áp suất trung bình-cao.

     --6 Chức năng được tích hợp trong một van, chuyển mạch đường ống linh hoạt6 chế độ làm việc có thể chuyển đổi bao gồm Thường đóng (NC), Thường mở (NO), bộ chia lưu lượng và van chọn. Đơn vị đáp ứng nhu cầu mạch khí nén đa dạng với tính linh hoạt cấu hình vượt trội.

     --Thân máy nhỏ gọn với công suất dòng chảy vượt trội Kích thước tổng thể nhỏ: 45×89,5×45 mm; hệ số dòng chảy C=2,6 dm³/(s·bar). Phản hồi nhanh trong vòng 30 ms và tần số chuyển đổi tối đa lên tới 10 Hz, hoàn toàn phù hợp để chuyển đổi đường dẫn khí tốc độ cao.

     --Phớt đàn hồi & Thiết kế không cần bôi trơn Các bộ phận bịt kín đàn hồi cao cấp mang lại độ kín đáng tin cậy và tuổi thọ kéo dài. Hoạt động không cần bôi trơn giữ cho mạch khí sạch và thân thiện với môi trường đồng thời cắt giảm chi phí bảo trì định kỳ.

 Ghi đè thủ công không khóa tích hợp để vận hành dễ dàng Nút ấn thủ công không khóa tiêu chuẩn tạo điều kiện thuận lợi cho việc gỡ lỗi tại chỗ, kiểm tra thiết bị và chuyển đổi thủ công khẩn cấp, đơn giản hóa các quy trình lắp đặt và bảo trì.

     --Khả năng tương thích mạnh mẽ và có thể gắn đa dạng Hỗ trợ lắp ráp xếp chồng đa tạp và phù hợp với hệ thống đảo van tiêu chuẩn, lý tưởng cho điều khiển khí nén tập trung và các vòng tích hợp nhiều van.

Thông số kỹ thuật đầy đủ

     --Bố cục cổng: 3 cổng

     --Cơ cấu hoạt động: Loại Poppet tác động trực tiếp

     --Loại con dấu: Con dấu cao su đàn hồi

     --Phương tiện áp dụng: Khí nén, khí trơ

     --Áp suất vận hành: 0–0,9 MPa; Mô hình chân không: -101,2 kPa ~ 0,1 MPa

     --Áp suất bằng chứng: 1,5 MPa

     --Nhiệt độ môi trường: -10oC ~ +50oC

     --Thời gian đáp ứng: ≤ 30 ms

     --Tần số hoạt động tối đa: 10 Hz

     --Yêu cầu bôi trơn: Không cần bôi trơn

     --Hoạt động thủ công: Ghi đè thủ công không khóa

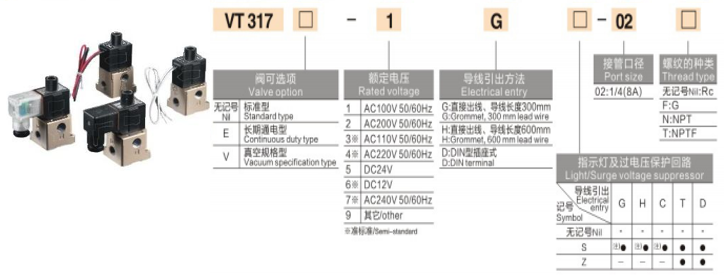

     --Kích thước ren cổng: Rc 1/4 (02)

     --Điện áp cuộn dây tùy chọn: DC12V / DC24V, AC110V / AC220V & điện áp tùy chỉnh

     --Lớp bảo vệ: Cấu trúc chống bụi4. Kịch bản ứng dụng điển hình · Vòng điều khiển bằng khí nén cho dây chuyền lắp ráp tự động, cánh tay robot và đồ gá kẹp

     --Hệ thống thổi khí, phun chất lỏng và hấp phụ chân không

     --Máy móc đóng gói, in ấn, dệt may, chế biến gỗ và chế biến thực phẩm

     --Thiết bị yêu cầu khởi động ở áp suất bằng 0, khả năng tương thích chân không, chu kỳ tần số cao và không gian lắp đặt nhỏ gọn

     --Đảo van tập trung và mạch điều khiển khí nén tích hợp đa dạng

Tóm tắt một câu

     Van điện từ 3 cổng tác động trực tiếp SOLH VT317 có tính năng khởi động không áp suất, tương thích chân không hoàn toàn, sáu chức năng có thể chuyển đổi, hiệu suất dòng chảy cao nhỏ gọn và vận hành không cần bảo trì, đóng vai trò là van phổ dụng tiết kiệm chi phí để điều khiển bật tắt và chuyển mạch của tất cả các mạch khí nén tự động hóa.
