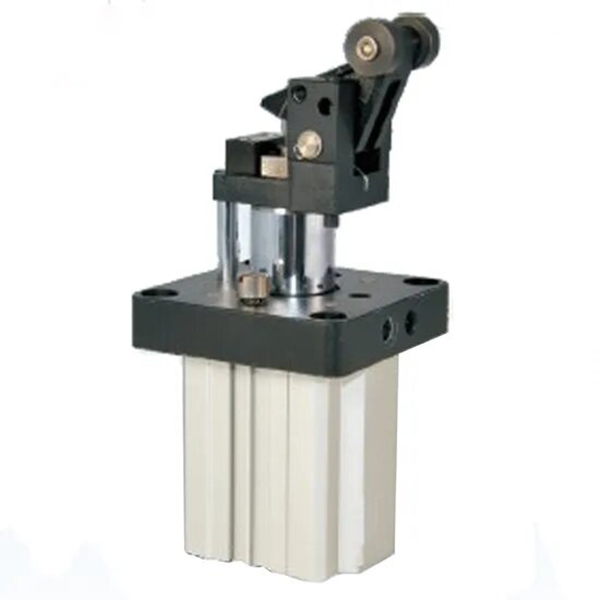

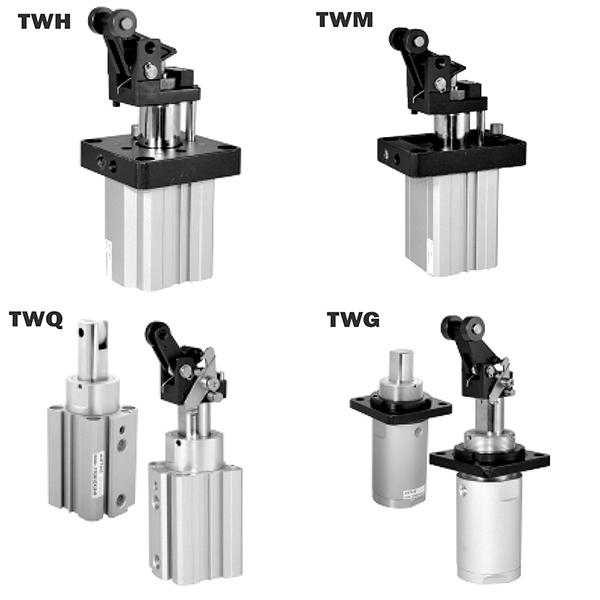

Xi lanh chặn con lăn đòn bẩy dòng TWH / TWM | Xi lanh dừng hạng nặng tự khóa

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH TWH/TWM là xi lanh chặn hạng nặng kiểu con lăn đòn bẩy được thiết kế cho các dây chuyền băng tải tự động tải trung bình và nặng. Bao gồm các kích thước lỗ khoan từ φ20mm đến φ80mm, dòng sản phẩm này có các ưu điểm cốt lõi bao gồm cơ chế chống bật lại tự khóa tích hợp, đệm thủy lực có thể điều chỉnh tiêu chuẩn, cấu trúc đòn bẩy có độ cứng cao và lắp mặt bích tích hợp. Nó xử lý ổn định 30–300kg pallet và tấm dụng cụ, được sử dụng rộng rãi để dừng băng tải, định vị chuyển tải và chống dịch chuyển trạm, đóng vai trò là giải pháp nút chặn đáng tin cậy chủ đạo cho các tình huống tự động hóa tải trung bình và nặng.

  1.1 Cơ Cấu Tăng Lực Con Lăn Đòn Bẩy

     Áp dụng thiết kế con lăn đòn bẩy tác động kép, sản phẩm sử dụng nguyên lý làm việc khuếch đại lực đòn bẩy và tiếp điểm lăn. Nó mang lại lực dừng lớn với tác động thấp và vận hành lăn trơn tru, giảm hiệu quả tác động cứng nhắc trong quá trình dừng phôi và bảo vệ cả thiết bị và phôi.

  1.2 Chức năng chống bật lại tự khóa lõi

     Được trang bị cơ chế tự khóa cơ học tích hợp như một bản nâng cấp tùy chọn. Sau khi dừng tác động của phôi, xi lanh sẽ tự động khóa cánh tay đòn để ngăn phôi gia công bật lại và đẩy ngược, loại bỏ các vấn đề dịch chuyển trạm và cải thiện đáng kể độ ổn định của dây chuyền sản xuất tổng thể và độ chính xác định vị.

  1.3 Hệ thống đệm thủy lực phân cấp

     • φ20/φ25 Lỗ khoan nhỏ: Phù hợp với bộ đệm thủy lực không thể điều chỉnh, thích ứng hoàn hảo với điều kiện làm việc tốc độ thấp nhẹ và tải trung bình với hiệu suất đệm ổn định tiết kiệm chi phí.

     • φ32–φ80 Lỗ khoan lớn: Được trang bị bộ đệm thủy lực có thể điều chỉnh. Người dùng có thể tự do xoay đĩa điều chỉnh để thay đổi khả năng chống giảm chấn, phù hợp với các phôi có trọng lượng khác nhau và tốc độ truyền tải để hấp thụ hoàn toàn năng lượng va chạm và đạt được điểm dừng không va chạm.

  1.4 Thiết kế có độ cứng cao và tuổi thọ cao

     Sử dụng thanh piston mạ crom cứng dày và thân xi lanh được anod hóa cứng, có khả năng chống mài mòn, chịu áp lực và chống va đập tuyệt vời. Thiết kế vận hành không dầu tiêu chuẩn thích ứng với môi trường sản xuất sạch và điều kiện làm việc hàn chống bắn tóe với mức bảo trì thấp và tuổi thọ kéo dài.

  1.5 Bố trí cài đặt và chuyển đổi linh hoạt

     Lắp mặt bích tiêu chuẩn đảm bảo lắp đặt nhanh chóng và ổn định. Thân trụ được dự trữ sẵn các rãnh gắn cảm biến, hỗ trợ lắp đặt công tắc từ trực tiếp mà không cần thêm phụ kiện. Thiết kế lắp 4 mặt giúp tránh nhiễu tại chỗ với khả năng thích ứng bố cục mạnh mẽ.

  1.6 Mô hình biệt hóa chức năng

     • Dòng TWH: Cấu trúc tác động kép tiêu chuẩn với lực dừng tối đa, phù hợp với các tình huống dừng khởi động tải nặng và tần số cao.

     • Dòng TWM: Tác động kép với cấu trúc lò xo tích hợp, thực hiện tự động nhả sau khi mất điện, ưu tiên an toàn cho thiết bị và nhân sự cho các trạm có nguy cơ cao.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mô hình điển hình: TWH50-30SK-F, TWM63-30K-F

  2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình tải trung bình tự khóa: TWH50-30S-F (đường kính φ50, hành trình 30 mm, đệm thủy lực không điều chỉnh được, có chức năng tự khóa)

     • Mô hình phát hành tắt nguồn an toàn: TWM63-30K-F (đường kính φ63, hành trình 30 mm, đệm thủy lực có thể điều chỉnh, cấu trúc an toàn lò xo tích hợp, có khả năng tự khóa)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

 3.1 Thông số cơ bản

     • Chế độ hoạt động: TWH = Tác dụng kép; TWM = Tác động kép với lò xo tích hợp

     • Phạm vi áp suất làm việc: 0,05~1,0MPa; Áp suất bằng chứng: 1,5MPa

     • Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường không có băng)

     • Cấu hình bộ đệm: φ20/φ25 = Đệm thủy lực không điều chỉnh được; φ32~φ80 = Đệm thủy lực có thể điều chỉnh

     • Chế độ bôi trơn: Vận hành không dầu

     • Phương pháp cài đặt: Lắp mặt bích tiêu chuẩn

  3.2 Tổ hợp lỗ và hành trình tiêu chuẩn

 3.3 Lực dừng lý thuyết (Đơn vị: N @0.5MPa, Đầu ra đòn bẩy, TWH)

  3.4 Trọng lượng sản phẩm (Đơn vị: kg @ Hành trình tiêu chuẩn, TWH)

4. Nguyên tắc lựa chọn và cấu hình cốt lõi

 4.1 Lựa chọn loại bộ đệm

     • S Bộ đệm thủy lực không thể điều chỉnh: Dành riêng cho lỗ khoan nhỏ φ20/φ25. Tiết kiệm chi phí, phù hợp với tải nhẹ (<50kg) và vận hành tốc độ thấp (<0,3m/s) với hiệu suất đệm cố định ổn định.

     • Bộ đệm thủy lực có thể điều chỉnh K: Dành riêng cho lỗ khoan lớn φ32–φ80. Hỗ trợ điều chỉnh giảm xóc miễn phí, phù hợp hoàn hảo với tải trọng trung bình và nặng (50–300kg) và vận hành tốc độ trung bình-cao (<0,5m/s), thích ứng với các điều kiện làm việc đa dạng.

 4.2 Lựa chọn chức năng tự khóa

     • Loại tự khóa F (Khuyến nghị): Tự động khóa sau khi dừng tác động của phôi, ngăn chặn hiệu quả sự bật lại của phôi và dịch chuyển trạm. Lý tưởng cho các dây chuyền băng tải liên tục hoàn toàn tự động, cải thiện đáng kể độ ổn định khi vận hành.

     • Loại không khóa: Chỉ áp dụng cho các tình huống có tác động ngược nhỏ và thiết lập lại thủ công. Không nên dùng cho dây chuyền sản xuất tự động do độ ổn định định vị kém.

  4.3 Lựa chọn chế độ hoạt động

     • TWH tác động kép: Lực dừng tối đa với khả năng kẹp và nhả có thể điều khiển hai chiều. Được tối ưu hóa cho các tình huống đạp xe khởi động-dừng tải nặng và tần suất cao.

     • TWM Tác động kép được tải bằng lò xo: Tự động nhả khi mất điện, đảm bảo an toàn cho thiết bị và con người. Ưu tiên cho các trạm làm việc nguy hiểm và các ứng dụng bảo vệ khi mất điện.

5. Các kịch bản ứng dụng điển hình

     • Dây chuyền băng tải hạng trung và hạng nặng: Chuyên dùng để dừng, chuyển vị trí và chống dịch chuyển các pallet và tấm dụng cụ 50–300kg trong ngành điện tử, thiết bị gia dụng và hậu cần, mang lại hiệu suất hạn chế tải trung bình-nặng ổn định.

     • Dây chuyền xử lý vật liệu tự động: Áp dụng cho phôi gia công tốc độ trung bình cao (<0,5m/s) dừng trên con lăn và băng tải. Bộ đệm thủy lực có thể điều chỉnh đạt được quá trình dừng mềm và không bị va đập để bảo vệ phôi.

     • Trạm máy công cụ & hàn: Thích hợp cho việc hạn chế tải/dỡ máy công cụ và định vị thiết bị hàn. Với khả năng chống va đập và chống xỉ hàn, nó thích ứng ổn định với điều kiện làm việc công nghiệp khắc nghiệt.

     • Hệ thống lắp ghép AS/RS & AGV: Được sử dụng để dừng pallet kho lập thể và định vị lắp ghép chính xác AGV. Thiết kế chống bật lại tự khóa đảm bảo hoạt động ổn định và phản hồi tín hiệu đáng tin cậy cho hệ thống kho bãi thông minh.

6. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn kích thước lỗ khoan: Chọn lỗ khoan theo trọng lượng phôi và tốc độ vận hành. Tuân theo tiêu chuẩn an toàn: lực dừng lý thuyết ≥ tải thực tế × 2. φ25 đối với tải dưới 50kg; φ32/φ40 cho tải trọng 50–150kg; φ50/φ63 cho tải trọng 150–300kg.

     2. Lựa chọn loại bộ đệm: Chọn đệm không điều chỉnh S cho lỗ φ20/φ25; chọn K đệm có thể điều chỉnh cho các lỗ khoan trên φ32 để thích ứng với các điều kiện tải và tốc độ thay đổi.

     3. Lựa chọn cấu hình chức năng: Chọn F tự khóa cho tất cả các dây chuyền sản xuất tự động; áp dụng tác động kép TWH cho các tình huống tải nặng và tần số cao; chọn loại lò xo TWM cho các trạm bảo vệ ưu tiên an toàn và cắt điện.

Tóm tắt một câu

     Xi lanh chặn con lăn đòn bẩy hạng nặng dòng SOLH TWH/TWM tích hợp cơ chế chống bật lại tự khóa và hệ thống đệm thủy lực được phân loại, cung cấp các giải pháp dừng chuyên nghiệp ổn định, ít va chạm và an toàn cao cho băng tải tự động và trạm sản xuất 30–300kg.
