Xi lanh trục đôi dòng TR | Xi lanh thanh đôi có độ cứng cao tiêu chuẩn JIS

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Cấu trúc cốt lõi

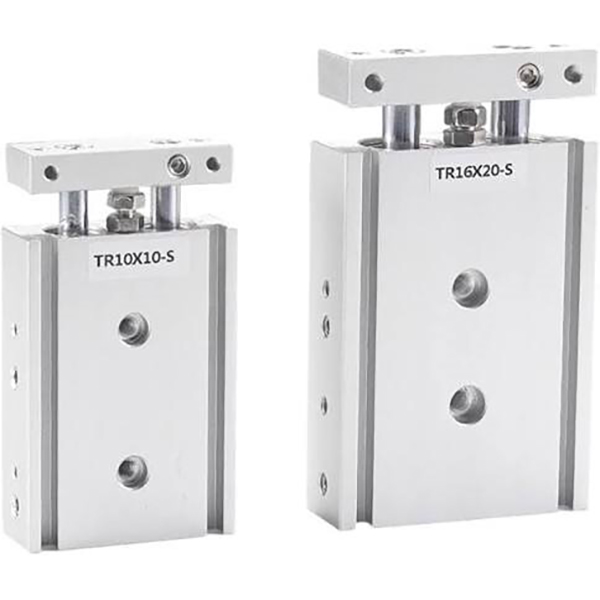

     Dòng SOLH TR là xi lanh trục đôi tiêu chuẩn JIS sử dụng cấu trúc dẫn hướng ổ trục trượt và thanh đôi một piston (xi lanh đôi không có piston đôi). Nổi bật với độ cứng cực cao, hiệu suất chống xoắn tuyệt vời và khả năng chịu tải ngang mạnh mẽ, nó hỗ trợ lắp linh hoạt 3 mặt và điều chỉnh hành trình chính xác. Được thiết kế cho các yêu cầu dẫn hướng có độ chính xác cao, xi lanh này được sử dụng rộng rãi trong các quy trình tự động như định vị chính xác, ép phôi, chuyển vật liệu và chặn phôi, đóng vai trò là giải pháp dẫn hướng tải nặng đáng tin cậy cho các trạm tự động hóa tiêu chuẩn.

1. Ưu điểm về kết cấu cốt lõi

• Cấu trúc thanh đôi đồng bộ có độ cứng cao: Được trang bị một pít-tông đơn và hai thanh pít-tông cứng song song, khớp với ống lót ổ trục trượt mở rộng. Thiết kế truyền động đồng bộ hai thanh đạt được khả năng vận hành không bị lệch với độ chính xác chống xoay là ±0,1°~±0,2°, loại bỏ hiệu quả hiện tượng lắc lư của thanh và đảm bảo chuyển động tuyến tính ổn định.

• Điều chỉnh bộ đệm và tinh chỉnh hành trình: Tấm đệm chống va chạm bằng cao su có thể điều chỉnh tích hợp phía trước hỗ trợ tinh chỉnh hành trình chính xác và đệm mềm, hợp tác với bộ đệm cố định phía sau để giảm tác động khi vận hành, độ rung và tiếng ồn, thích ứng với điều kiện làm việc chuyển động qua lại thường xuyên.

• Thiết kế lắp đặt và đường ống linh hoạt: Các lỗ gắn dành riêng ở bề mặt phía dưới, phía trên và bên cạnh giúp lắp đặt linh hoạt theo 3 hướng. Bố trí đường ống hai bên tùy chọn tối ưu hóa việc bố trí mạch không khí cho các cấu trúc thiết bị đa dạng. Các rãnh công tắc bên tiêu chuẩn cho phép lắp đặt công tắc từ tính trực tiếp mà không cần thêm giá đỡ.

• Cấu hình từ tiêu chuẩn: Vòng từ tích hợp (hậu tố S) có sẵn để phát hiện vị trí hành trình; phiên bản không có từ tính là tùy chọn cho các tình huống đặc biệt nhạy cảm với nhiễu để đáp ứng các nhu cầu chức năng đa dạng.

2. Sự khác biệt chính so với dòng CXS / CXSJ

• Dòng TR: Cấu trúc thanh đôi piston đơn với lực đẩy xi-lanh đơn tiêu chuẩn, độ cứng tổng thể cao hơn và hiệu suất chống lệch tải nặng vượt trội, lý tưởng cho các tình huống tải nặng dẫn hướng có độ cứng cao và hành trình dài.

• Dòng CXS / CXSJ: Cấu trúc thanh đôi piston với công suất lực đẩy gấp đôi, có độ ma sát thấp hơn và vận hành tốc độ cao mượt mà hơn, phù hợp hơn với các điều kiện làm việc hành trình ngắn có lực đẩy ngắn và gắp và đặt tốc độ cao.

Phân loại dòng phụ lõi (Loại thanh & Kiểu lắp)

Dòng TR bao gồm ba mô hình phụ cốt lõi, bao gồm đầy đủ các kịch bản cài đặt phổ biến, đồng bộ song phương và siêu nhỏ gọn tiêu chuẩn để phù hợp với nhu cầu bố trí tự động hóa đa dạng.

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: TR20×50S

1. Định nghĩa mã đặt tên

1. Mã loạt: TR (thanh đơn tiêu chuẩn) / TRW (thanh đôi) / TRJ (loại nhỏ gọn)

2. Kích thước lỗ khoan: 6/10/16/20/25/32mm (phạm vi lỗ khoan JIS tiêu chuẩn đầy đủ)

3. Đột quỵ tiêu chuẩn: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (hành trình tối đa: 200mm)

4. Cấu hình vòng từ: S = vòng từ tích hợp (có thể gắn công tắc từ, tiêu chuẩn mặc định); Không S = loại không có từ tính (tùy chỉnh đặc biệt, hiếm khi được sử dụng)

5. Loại chủ đề cổng: Chuỗi PT (Rc) mặc định; Sợi G tùy chọn (hậu tố G) / Sợi NPT (hậu tố T)

6. Công tắc từ: Tùy chọn D-M9B, D-A93, CS1-J, CS1-G và các mẫu phổ thông khác, được lắp đặt trực tiếp trên các rãnh dành riêng bên hông không có giá đỡ

Thông số kỹ thuật tiêu chuẩn chung

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, không khí khô)

• Chế độ hoạt động: Dẫn động một piston tác động kép

• Phạm vi áp suất làm việc: 0,15~1,0MPa (đường kính φ6: 0,2~1,0MPa)

• Bằng chứng áp lực: 1,5MPa

• Nhiệt độ môi trường xung quanh: -20oC~70oC (môi trường hoạt động không có băng)

• Tốc độ vận hành: 30~500 mm/giây

• Độ chính xác chống xoay: ± 0,1° (đường kính ≥16mm, độ chính xác cao); ±0,2° (φ6/φ10 lỗ nhỏ)

• Chế độ đệm: Đệm cao su chống va chạm có thể điều chỉnh phía trước + đệm cao su cố định phía sau (không có tùy chọn đệm khí)

• Kích thước cổng đường ống

￮ φ6/φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Lắp đặt & Đường ống: Gắn 3 mặt (dưới / trên / bên), bố trí đường ống hai mặt tùy chọn để điều chỉnh bố cục linh hoạt

Dữ liệu lực đẩy và lực căng lý thuyết (@0,5MPa, Đơn vị: N)

Cấu trúc piston đơn với lực đẩy xi-lanh đơn tiêu chuẩn, ổn định và đáng tin cậy cho các tình huống dẫn hướng nặng

Hướng dẫn lựa chọn nhanh

1. Nhu cầu về lực đẩy và độ cứng: Chọn CXS/CXSJ cho công suất đẩy gấp đôi và các nhiệm vụ gắp và đặt tốc độ cao; chọn dòng TR để dẫn hướng có độ cứng cao, chịu tải nặng và vận hành ổn định trong hành trình dài.

2. Thích ứng không gian lắp đặt: Ưu tiên CXSJ cho không gian hẹp siêu nhỏ gọn, CXS cho không gian nhỏ gọn thông thường và TR cho không gian tiêu chuẩn và các tình huống tải nặng hành trình dài.

3. Lựa chọn loại thanh: Sử dụng thanh một đầu TR tiêu chuẩn cho chuyển động tuyến tính một hướng; chọn thanh xuyên đôi TRW để gắn song phương và hoạt động đồng bộ hai chiều.

4. Cấu hình phát hiện định vị: Chọn hậu tố S có vòng từ tích hợp (TRxx×xxS) nếu cần phát hiện vị trí hành trình.

Tóm tắt một câu

     Xi lanh trục đôi tiêu chuẩn JIS dòng SOLH TR mang lại độ cứng cao, hiệu suất chống quay chính xác và khả năng chịu tải trọng ngang mạnh mẽ, với các loại thanh đa dạng và phiên bản nhỏ gọn có sẵn, là giải pháp ưu tiên cho các trạm định vị và chuyển giao tự động có độ chính xác cao, hành trình dài và tải nặng.
