Xi lanh thanh kép dòng TN

Xi lanh trục đôi dòng TN | Xi lanh khí nén đôi thanh nhỏ gọn chi phí thấp

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Cấu trúc cốt lõi

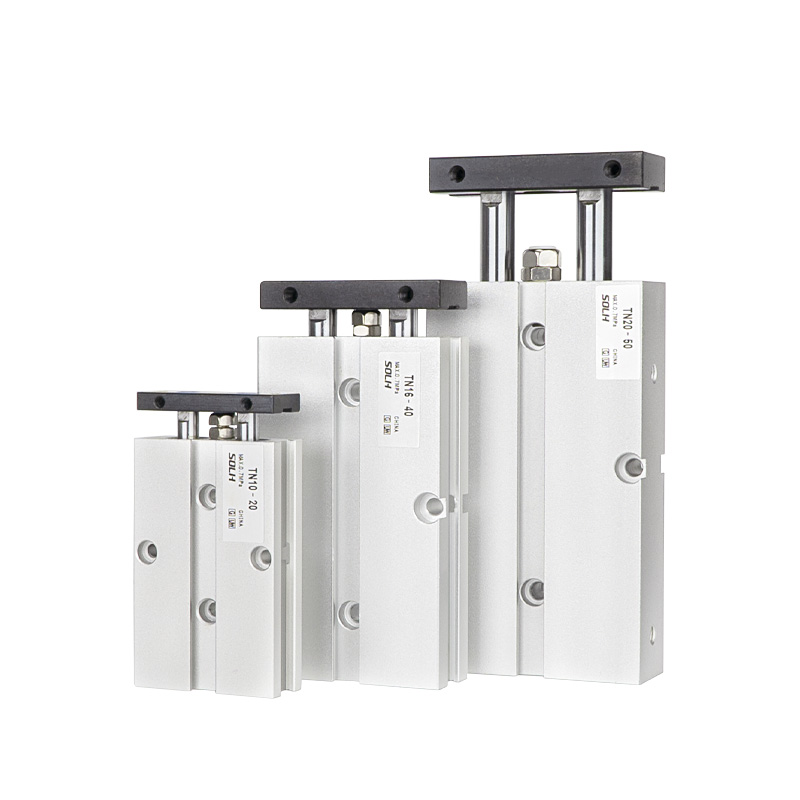

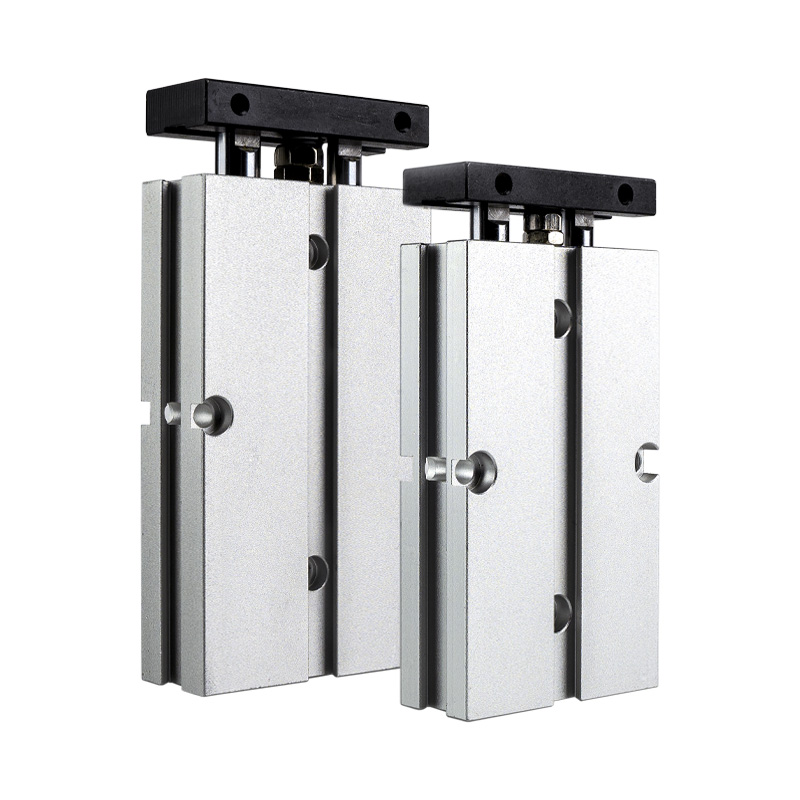

     Dòng SOLH TN là xi lanh trục đôi nhỏ gọn tiết kiệm chi phí có cấu trúc thanh đôi pít-tông đơn và dẫn hướng vòng bi trượt. Được thiết kế để tiết kiệm không gian lắp đặt và lắp đặt linh hoạt, nó đi kèm với các vòng từ tích hợp tiêu chuẩn và bộ đệm hành trình có thể điều chỉnh. Với độ chính xác chống xoay ±0,2° và hiệu suất chống lệch tuyệt vời, xi lanh TN được ứng dụng rộng rãi trong các tình huống tự động hóa tải nhẹ bao gồm định vị chính xác, ép phôi, chặn vật liệu và chuyển tuyến tính, mang lại tính phổ quát vượt trội và lợi thế về chi phí cho các trạm tự động tiêu chuẩn.

1. Ưu điểm về kết cấu

• Hoạt động đồng bộ thanh đôi ổn định: Áp dụng cấu hình thanh chrome cứng song song một piston và đôi với ống lót trượt mở rộng. Cấu trúc đồng bộ hai thanh chống xoắn và lắc một cách hiệu quả, đạt được hiệu suất chống lệch đáng tin cậy với dung sai xoay ±0,2° cho các nhiệm vụ dẫn hướng tải nhẹ.

• Tinh chỉnh bộ đệm và hành trình có thể điều chỉnh: Được trang bị một miếng đệm chống va chạm cao su có thể điều chỉnh phía trước để tinh chỉnh hành trình chính xác và đệm mềm; phù hợp với bộ đệm phía sau cố định để giảm tác động và tiếng ồn khi vận hành, đảm bảo chuyển động tịnh tiến ổn định.

• Tiết kiệm không gian gắn 3 mặt: Thiết kế thân nhúng hỗ trợ lắp đặt linh hoạt từ các hướng dưới, trên và bên. Các rãnh bên dành riêng cho phép gắn công tắc từ trực tiếp mà không cần giá đỡ bổ sung, tối đa hóa việc sử dụng không gian thiết bị.

• Cấu hình từ tiêu chuẩn: Vòng từ tính tích hợp (hậu tố S) được trang bị tiêu chuẩn cho tất cả các mẫu dòng TN và không có phiên bản không có từ tính, cho phép phát hiện vị trí hành trình thuận tiện cho các ứng dụng tự động hóa phổ quát.

2. Khác biệt hóa sản phẩm cốt lõi (Tham khảo lựa chọn chính)

• Dòng TN vs TR: TN áp dụng tiêu chuẩn doanh nghiệp với kích thước nhỏ gọn hơn, chi phí thấp hơn và không có tùy chọn lỗ khoan φ6; TR tuân theo tiêu chuẩn công nghiệp JIS với độ cứng cao hơn, khả năng chịu tải nặng và kích thước lỗ khoan hoàn chỉnh bao gồm φ6.

• Dòng TN vs CXS / CXSJ: TN có cấu trúc một piston với lực đẩy đơn tiêu chuẩn, giá cả phải chăng hơn và tiết kiệm không gian; CXS và CXSJ áp dụng thiết kế pít-tông kép với lực đẩy gấp đôi và hiệu suất tốc độ cao vượt trội, phù hợp với các tình huống tải nặng và độ chính xác cao.

Phân loại dòng phụ lõi (Loại thanh)

Dòng TN bao gồm hai loại thanh chính để đáp ứng nhu cầu vận hành một đầu và chuyển động xuyên suốt hai bên cho các trạm tự động hóa tải nhẹ đa dạng.

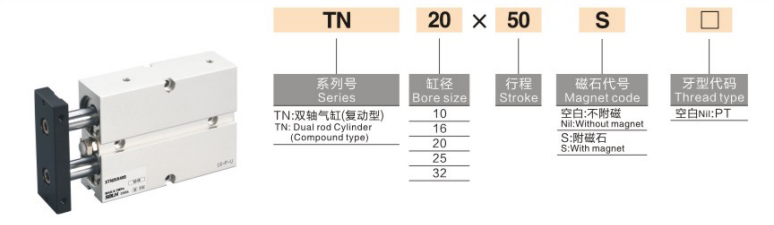

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: TN20×50S

1. Định nghĩa mã đặt tên

1. Mã loạt: TN (thanh một đầu) / TNW (thanh xuyên đôi)

2. Kích thước lỗ khoan: 10 / 16 / 20 / 25 / 32mm (không có lỗ khoan φ6, khác với dòng TR)

3. Đột quỵ tiêu chuẩn: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (hành trình tối đa: 200mm)

4. Cấu hình vòng từ: S (vòng từ tính tích hợp tiêu chuẩn, cấu hình bắt buộc, không có phiên bản không từ tính)

5. Loại chủ đề: Chuỗi PT (Rc) mặc định; Sợi G tùy chọn (hậu tố G) / Sợi NPT (hậu tố T)

6. Công tắc từ: Tùy chọn CS1-J, CS1-G, D-M9B và các mẫu khác, được lắp đặt trực tiếp trên các rãnh dành riêng bên cạnh

Thông số kỹ thuật tiêu chuẩn chung

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, không khí khô)

• Chế độ hoạt động: Dẫn động một piston tác động kép

• Phạm vi áp suất làm việc: 0,15~1,0MPa

• Bằng chứng áp lực: 1,5MPa

• Nhiệt độ môi trường xung quanh: -20oC~70oC (môi trường không có băng)

• Tốc độ vận hành: 30~500 mm/giây

• Độ chính xác chống xoay: ± 0,2° (độ chính xác dẫn hướng tải nhẹ ổn định)

• Chế độ đệm: Đệm cao su chống va chạm có thể điều chỉnh phía trước + đệm cao su cố định phía sau (không có tùy chọn đệm khí)

• Kích thước cổng đường ống

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Phương pháp lắp: Lắp đặt thân máy nhúng + gắn 3 mặt (dưới / trên / bên), thiết kế cực kỳ tiết kiệm không gian

Dữ liệu lực đẩy và lực căng lý thuyết (@0,5MPa, Đơn vị: N)

Cấu trúc một piston với đầu ra lực đẩy đơn tiêu chuẩn, tiết kiệm chi phí cho các tình huống tải nhẹ thông thường

Hướng dẫn lựa chọn nhanh

1. Lựa chọn ngân sách và không gian: Chọn dòng TN cho không gian siêu nhỏ gọn và nhu cầu tải nhẹ với chi phí thấp; chọn dòng TR cho tiêu chuẩn JIS, vận hành tải nặng và yêu cầu về lỗ khoan φ6.

2. Lựa chọn lực đẩy và hiệu suất: Sử dụng xi lanh piston kép CXS/CXSJ để tạo ra lực đẩy gấp đôi và các tình huống gắp và đặt tốc độ cao; chọn xi lanh một piston TN/TR nếu lực đẩy đơn tiêu chuẩn đáp ứng được nhu cầu làm việc.

3. Lựa chọn loại thanh: Chọn thanh một đầu TN tiêu chuẩn cho hoạt động một hướng thông thường; chọn thanh xuyên kép TNW để lắp song phương và chuyển động đồng bộ hai chiều.

4. Lưu ý cấu hình từ tính: Tất cả các xi lanh dòng TN đều được trang bị vòng từ S theo tiêu chuẩn (cấu hình bắt buộc), không cần lựa chọn thêm.
