Xi lanh thanh dẫn hướng ba trục dòng TC | Xi lanh khí nén chống xoắn có độ cứng cao TCL/TCM

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

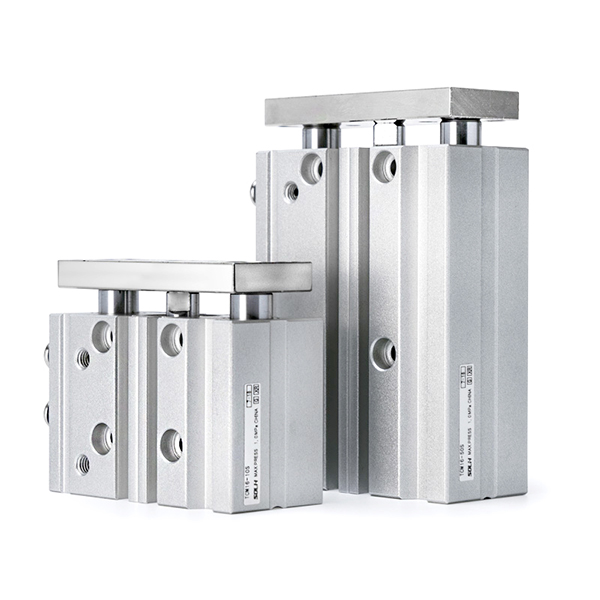

     Dòng SOLH TC là xi lanh thanh dẫn hướng ba trục hiệu suất cao sử dụng thanh dẫn hướng kép tích hợp + cấu trúc thanh piston trung tâm. Nổi bật với độ cứng cực cao, khả năng chống xoắn tuyệt vời, khả năng chịu tải ngang mạnh mẽ và độ chính xác định vị chính xác, dòng sản phẩm này bao gồm toàn bộ phạm vi lỗ khoan từ φ6mm đến φ100mm, bao gồm hai mẫu lõi: loại ổ bi chính xác TCL và loại ổ trượt hạng nặng TCM. Nó được sử dụng rộng rãi cho các trạm đẩy, nâng, dừng và dịch chính xác nhỏ gọn, đóng vai trò là sự thay thế hoàn hảo cho dòng SMC MGP trong các tình huống tự động hóa tiêu chuẩn.

Ưu điểm kết cấu chính

• Cấu trúc ba trục có độ cứng cực cao: Được trang bị hai thanh dẫn hướng bằng thép chịu lực cường độ cao và một thanh piston trung tâm, cấu trúc ba trục tích hợp mang lại khả năng chống xoắn và khả năng chịu tải ngang cao hơn gấp đôi so với các xi lanh thông thường. Nó ngăn chặn hiệu quả hiện tượng uốn cong và lệch tâm, thích ứng với tải trọng lệch tâm và các điều kiện làm việc va chạm ngang với độ ổn định vượt trội.

• Cấu hình vòng bi kép cho các kịch bản đầy đủ

￮ TCL (Vòng bi): Ma sát cực thấp, hành trình cực êm và hoạt động tần số cao ổn định, lý tưởng cho các yêu cầu kích chính xác, đạp xe tốc độ cao và chuyển động ma sát thấp.

￮ TCM (Vòng bi trượt): Sử dụng ống lót trượt bằng hợp kim đồng thau, nó có khả năng chống mài mòn, chống va đập và chịu tải ngang tuyệt vời, hoàn toàn phù hợp với điều kiện làm việc tải nặng, bụi bặm và phanh.

• Thiết kế mỏng & nhỏ gọn tích hợp: Bộ dẫn động và bộ phận dẫn hướng được tích hợp chặt chẽ để giảm thiểu không gian lắp đặt tổng thể. Cửa hút gió kép ở bề mặt trên và mặt bên hỗ trợ bố trí đường ống linh hoạt, thích ứng với các hướng đường ống khác nhau tại chỗ và cấu trúc thiết bị nhỏ gọn.

• Định vị lặp lại có độ chính xác cao: Các lỗ định vị chính xác được dành riêng trên đế, mặt sau và tấm cố định để đảm bảo độ chính xác định vị lặp lại cực cao. Các rãnh công tắc từ bốn phía hỗ trợ lắp đặt công tắc đa hướng, thực hiện phát hiện vị trí hành trình linh hoạt và toàn diện.

• Cấu hình cao cấp tiêu chuẩn: Vòng từ tính tích hợp (nam châm S tiêu chuẩn), đệm cao su hai đầu và thiết kế không cần bảo trì không cần dầu, tuân thủ các tiêu chuẩn vận hành nhà xưởng sạch sẽ. Thiết kế tác động kép với hành trình tiêu chuẩn từ 5mm đến 500mm bao gồm hầu hết các hành trình lái xe tự động hóa thông thường.

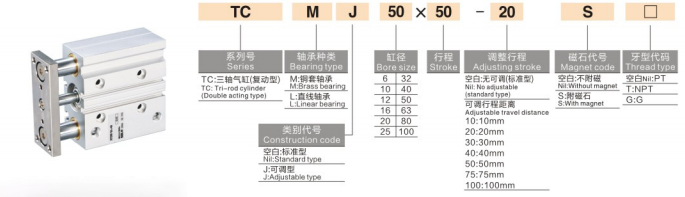

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: TCM20-50S | TCL16-30J-20S-T

Ví dụ tham khảo đơn hàng tiêu chuẩn

• TCM25-75S: lỗ khoan 25mm, hành trình 75mm, loại ổ trượt có tích hợp nam châm

• TCL20-50J-20S: lỗ khoan 20mm, hành trình tiêu chuẩn 50mm, hành trình điều chỉnh 20mm, ổ bi loại chính xác có nam châm

• TCM32-100S-T: lỗ khoan 32mm, hành trình 100mm, loại ổ trượt chịu nhiệt độ cao

Thông số kỹ thuật cốt lõi tiêu chuẩn

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất định mức 0,5MPa)

1. Thông số hiệu suất chung

• Chế độ hoạt động: Chuyển động tịnh tiến tác dụng kép

• Phạm vi áp suất làm việc: 0,1~1,0MPa; Áp suất bằng chứng: 1,5MPa

• Nhiệt độ môi trường xung quanh: -20oC~70oC (môi trường thông thường không có băng); -20oC ~ 120oC (phiên bản nhiệt độ cao -T)

• Tốc độ vận hành của pít-tông: 50~500mm/s (φ6~63 lỗ khoan vừa và nhỏ); 50~400mm/s (lỗ khoan lớn φ80/100)

• Chế độ đệm: Đệm cao su hai đầu tiêu chuẩn; đệm đệm khí tùy chọn cho các tình huống có tác động cao

• Chế độ bôi trơn: Vận hành không cần dầu, thích hợp cho môi trường công nghiệp sạch

2. Dữ liệu lực đẩy lý thuyết (@0,5MPa, Đơn vị: N)

3. Dữ liệu trọng lượng sản phẩm (Đột quỵ 50mm, Đơn vị: kg)

So sánh lựa chọn lõi TCL và TCM

Phương pháp lắp đặt & Kịch bản ứng dụng điển hình

1. Thiết kế đa ngàm linh hoạt

• Gắn thân trực tiếp: Các lỗ vít dành riêng ở mặt dưới, mặt bên và mặt cuối để cố định trực tiếp mà không cần thêm giá đỡ, cho phép lắp ráp và tháo rời nhanh chóng để lắp đặt tại chỗ.

• Phụ kiện phụ trợ tùy chọn: Có sẵn các phụ kiện lắp mặt bích (F) và giá đỡ chân (L), hỗ trợ bố trí theo chiều ngang và chiều dọc linh hoạt để thích ứng với các thiết kế kết cấu thiết bị đa dạng.

2. Ứng dụng công nghiệp cốt lõi

• Tự động hóa dây chuyền băng tải: Dừng phôi, nâng vật liệu và định vị pallet; khả năng chống va đập mạnh và hiệu suất chống bù đảm bảo hoạt động vận chuyển và hạn chế ổn định.

• Gia công chính xác điện tử 3C: Xử lý PCB, định vị uốn đầu cuối và dịch phôi nhẹ; độ chính xác chống xoay cao đảm bảo lắp ráp và xử lý chính xác không bị lệch.

• Máy đóng gói: Dẫn động vách ngăn vật liệu, chuyển cổng silo và đẩy vật liệu ở khoảng cách ngắn; thân máy nhỏ gọn thích ứng hoàn hảo với cách bố trí thiết bị đóng gói tích hợp cao.

• Tự động hóa công nghiệp tổng hợp: Nâng đồ gá, đẩy bộ phận và truyền tải lệch tâm; tích hợp các chức năng xi lanh và dẫn hướng để thay thế sự kết hợp xi lanh chia đôi + thanh dẫn hướng truyền thống, đơn giản hóa cấu trúc thiết bị và giảm chi phí.

So sánh thay thế dòng TC và SMC MGP

Hướng dẫn lựa chọn nhanh ba bước

1. Lựa chọn kích thước lỗ khoan: Tính lực đẩy cần thiết theo tải trọng làm việc thực tế; chọn kích thước lỗ khoan với lực đẩy lý thuyết ≥ tải thực tế × 1,5, dự trữ 50% biên độ an toàn để tránh vận hành quá tải.

2. Lựa chọn loại vòng bi: Chọn ổ bi TCL để định vị chính xác và các tình huống đạp xe trơn tru tần số cao; chọn ổ trục trượt TCM cho điều kiện làm việc chịu tải nặng, bụi bặm và chịu va đập cao.

3. Lựa chọn cấu hình chức năng

￮ Nhu cầu điều chỉnh độ mịn của hành trình: Chọn hành trình điều chỉnh loại J (phạm vi điều chỉnh 0 ~ 50mm)

￮ Nhu cầu phát hiện vị trí: Chọn cấu hình nam châm S + công tắc từ đa hướng (có thể lắp đặt bốn phía)

￮ Môi trường làm việc ở nhiệt độ cao: Chọn tùy chọn chịu nhiệt độ cao -T (-20oC ~ 120oC)

Tóm tắt một câu

      Xy lanh thanh dẫn hướng ba trục dòng SOLH TC tích hợp độ cứng cao, khả năng chịu tải siêu bên và hiệu suất chống xoay có độ chính xác cao, với các tùy chọn ổ trục kép và các chức năng tùy chọn hành trình & nhiệt độ cao có thể điều chỉnh, đóng vai trò thay thế trực tiếp hiệu quả nhất về chi phí cho dòng SMC MGP để nâng, dừng và định vị tự động hóa toàn cảnh.
