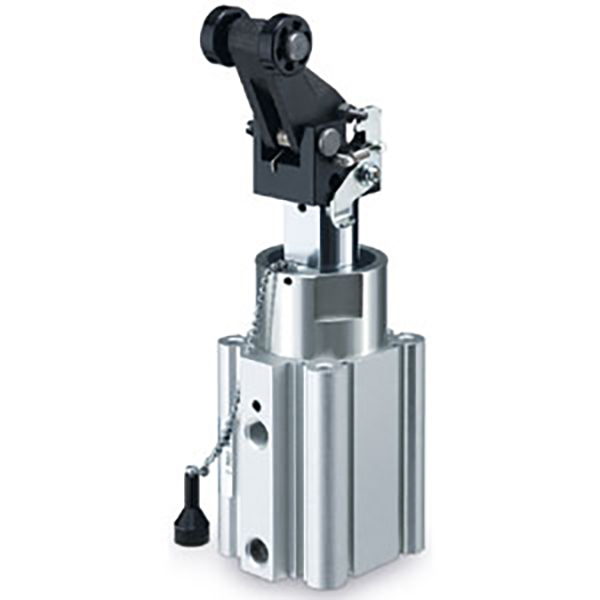

Xi lanh chặn dòng RSQ | Xi lanh dừng khí nén có chiều cao lắp cố định

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH RSQ là xi lanh chặn chiều cao lắp cố định được thiết kế để định vị đường băng tải tự động và giới hạn phôi. Nó bao gồm các kích thước lỗ khoan từ φ12mm đến φ50mm với hành trình tiêu chuẩn từ 10 mm đến 30 mm. Với cấu trúc cứng có chiều cao cố định, bộ đệm tích hợp, 10 loại đầu thanh tùy chọn và giá đỡ công tắc từ 4 phía, xi lanh RSQ cung cấp các giải pháp dừng có chi phí thấp và độ tin cậy cao để chặn trạm băng tải, định vị pallet và hạn chế phôi, đóng vai trò như một thành phần cốt lõi tiêu chuẩn cho các hệ thống vận chuyển tự động.

  1.1 Cấu trúc cứng nhắc có chiều cao cố định

     Khác với dòng RSG có thể điều chỉnh độ cao, dòng RSQ áp dụng thiết kế chiều cao lắp cố định không thể điều chỉnh. Nó có cấu trúc đơn giản hơn, độ cứng tổng thể cao hơn và lắp đặt tại chỗ nhanh hơn, phù hợp hoàn hảo với bố cục trạm có chiều cao cố định và loại bỏ các thủ tục hiệu chỉnh độ cao.

  1.2 Thích ứng nhiều đầu thanh đa năng

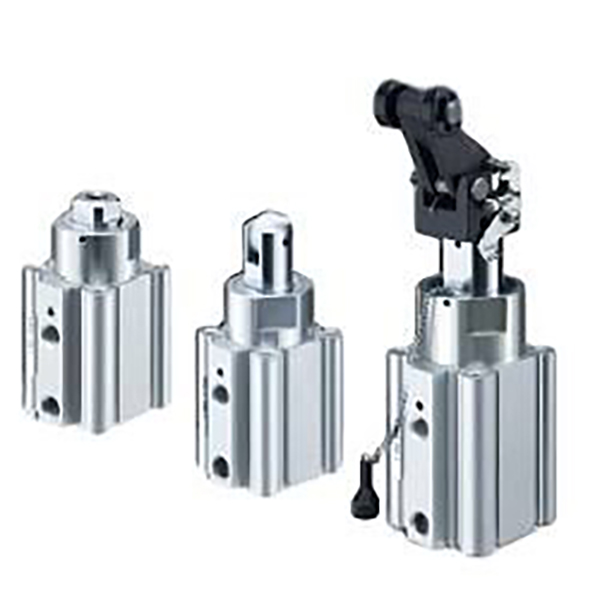

     Được trang bị 10 loại tùy chọn đầu thanh, bao gồm kết cấu thanh tròn, cắt vát, con lăn và đòn bẩy, đáp ứng đầy đủ các tình huống dừng tải nhẹ, trung bình và nặng. Các loại đòn bẩy (L/B/C/D/E) áp dụng thiết kế đệm thủy lực tích hợp với khả năng hấp thụ năng lượng tuyệt vời và chống va đập mạnh trong điều kiện làm việc tần số cao và va đập nặng.

  1.3 Bố trí cài đặt và chuyển đổi linh hoạt

     Thân trụ hỗ trợ lắp đặt công tắc từ 4 phía (tương thích với các công tắc dòng D-A9□/M9□/P3DWA) mà không cần lắp thêm phụ kiện. Có sẵn hai phương pháp lắp tiêu chuẩn: lắp lỗ xuyên loại B (tiêu chuẩn) và lắp lỗ ren hai đầu loại A, thích ứng với nhiều khung thiết bị và không gian lắp đặt khác nhau.

  1.4 Thiết kế không dầu và tuổi thọ cao

     Các chế độ tác động kép, tác động kép và tác động đơn (mở rộng lò xo) tùy chọn đáp ứng các yêu cầu hành động đa dạng. Đệm cao su tiêu chuẩn đảm bảo hoạt động ổn định. Thanh piston được xử lý mạ crom cứng và thân xi lanh trải qua quá trình anod hóa cứng, đạt được khả năng chống mài mòn và chống va đập vượt trội. Thiết kế vận hành không dầu thích ứng với môi trường làm việc sạch sẽ và không có bụi với chi phí bảo trì thấp.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

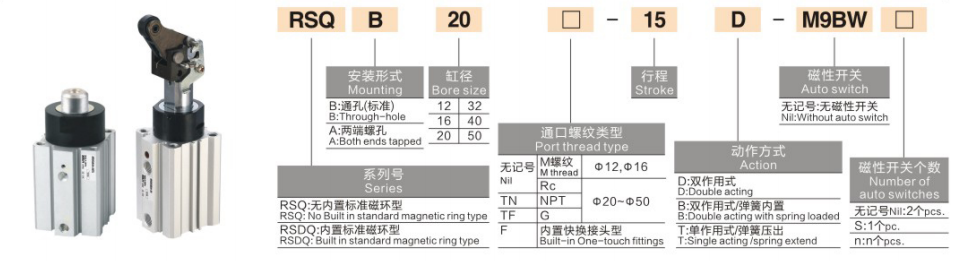

  1. Ví dụ về mô hình điển hình: RSQB20-15, RSDQL32-20

  2. Ví dụ về lệnh tiêu chuẩn

     • Mẫu chuẩn vòng không từ tính: RSQB20-15 (Không có vòng từ, lắp xuyên lỗ, lỗ khoan φ20, hành trình 15mm, đầu que tròn tiêu chuẩn)

     • Mô hình đệm thủy lực vòng từ: RSDQL32-20 (Vòng từ tích hợp, lắp xuyên lỗ, lỗ khoan φ32, hành trình 20 mm, đầu dừng kiểu đòn bẩy)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

  3.1 Thông số cơ bản

     • Chế độ hoạt động: Tác động kép, tác động kép hồi xuân, tác động đơn (mở rộng lò xo)

     • Phạm vi áp suất làm việc: 0,05~1,0MPa; Áp suất bằng chứng: 1,5MPa

     • Nhiệt độ môi trường xung quanh: -10oC~70oC (không có công tắc); -10oC ~ 60oC (có công tắc)

     • Tốc độ vận hành của pít-tông: 50~500 mm/giây

     • Chế độ đệm: Đệm cao su tiêu chuẩn; Các loại đòn bẩy được trang bị bộ đệm thủy lực tích hợp

     • Chế độ bôi trơn: Vận hành không dầu

  3.2 Tổ hợp lỗ và hành trình tiêu chuẩn

3.3 Lực dừng lý thuyết (Đơn vị: N @0,5MPa, tác dụng kép)

3.4 Trọng lượng sản phẩm (Đơn vị: kg @20mm Stroke, RSQ Series)

4. Các loại đầu thanh và các tình huống áp dụng

5. Các kịch bản ứng dụng điển hình

     • Dừng dây chuyền lắp ráp: Áp dụng cho việc dừng pallet, định vị trạm và chống dịch chuyển cho dây chuyền lắp ráp điện tử và thiết bị gia dụng. Thiết kế có chiều cao cố định hoàn toàn phù hợp với bố cục dây chuyền băng tải tiêu chuẩn.

     • Giới hạn đường băng tải: Thích hợp cho việc dừng phôi trên băng tải đai và con lăn, định vị trạm trung chuyển và chặn đường phân nhánh/hợp nhất. Nhiều tùy chọn đầu thanh thích ứng với các loại tải khác nhau.

     • Trạm xử lý tự động: Lý tưởng cho việc giới hạn tải/dỡ máy công cụ, định vị máy đóng gói và dừng trạm kiểm tra, mang lại hoạt động ổn định theo chu kỳ và chống nhiễu.

     • Kịch bản dừng hạng nặng: Được sử dụng để dừng các pallet nặng và bảng dụng cụ, định vị trạm hàn. Loại đòn bẩy đệm thủy lực có khả năng chống va đập mạnh và rung tần số cao một cách hiệu quả.

6. Hướng dẫn lựa chọn nhanh 3 bước

  1. Lựa chọn kích thước lỗ khoan: Chọn lỗ khoan theo tải trọng dừng thực tế. Tuân theo quy tắc: lực dừng lý thuyết ≥ tải trọng thực tế × 2 hệ số an toàn. φ16~φ20 đối với tải nhẹ, φ32 đối với tải trung bình, φ40~φ50 đối với tải nặng.

  2. Lựa chọn nét vẽ: Hành trình tiêu chuẩn dao động từ 10 mm đến 30 mm. Dự trữ thêm lề hành trình 5 ~ 10 mm dựa trên chiều cao phôi để tránh nhiễu cơ học.

  3. Lựa chọn đầu thanh

￮ Tải nhẹ & tốc độ thấp: Chọn kiểu cắt thanh tròn hoặc vát

￮ Tốc độ cao & tải nhẹ: Chọn loại con lăn

￮ Tải nặng & va đập tần số cao: Chọn loại đòn bẩy đệm thủy lực (B/C/D/E)

Tóm tắt một câu

     Xi lanh chặn có chiều cao cố định dòng SOLH RSQ có cấu trúc lắp cố định cứng nhắc, tùy chọn đầu thanh đa dạng, lắp đặt công tắc 4 phía và hiệu suất lâu dài không dầu, cung cấp các giải pháp dừng tiêu chuẩn chống va đập, ổn định và tiết kiệm chi phí cho các trạm xử lý và băng tải tự động khác nhau.
