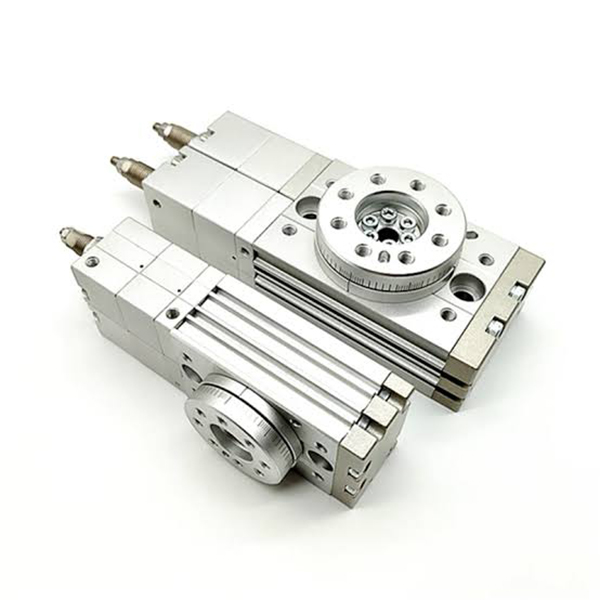

Xi lanh quay ba vị trí dòng MSZ | Thiết bị truyền động khí nén Rack & Pinion

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Định vị cốt lõi

  Dòng SOLH MSZ là xi lanh bàn quay có giá đỡ và bánh răng chuyên nghiệp được thiết kế đặc biệt chođịnh vị ba vị trí. Nó có chức năng dừng ba lần trái/giữa/phải (0° / dừng giữa / 180°) độc đáo, giải quyết điểm yếu về định vị mà xi lanh quay hai vị trí tiêu chuẩn không thể dừng giữa hành trình. Được điều khiển bằng một van điện từ áp suất trung bình 5/3 chiều mà không cần cấu hình mạch van kép, nó giúp đơn giản hóa đáng kể việc bố trí hệ thống khí nén. Vị trí ở giữa hỗ trợ điều chỉnh chính xác ±10°, trong khi cả hai đầu đều thực hiện điều chỉnh góc 0~95°, khiến nó trở thành giải pháp khí nén tối ưu để chuyển hướng, phân loại phôi, lập chỉ mục nhiều trạm và các tình huống yêu cầu định vị trung gian bắt buộc.

  Lõi lựa chọn nhanh dòng 1.1

Định vị sản phẩm cốt lõi: Thực hiện xoay ba điểm chính xác 0° (Trái) → Giữa (Giữa) → 180° (Phải) với vị trí trung gian có thể điều chỉnh để đáp ứng nhu cầu định vị linh hoạt đa góc.

2. Thông số kỹ thuật cốt lõi (Tiêu chuẩn SOLH)

  2.1 Thông số cơ bản

     • Kích thước lỗ khoan: 10/20/30/50

     • Chế độ hoạt động: Tác động kép, thanh răng & bánh răng kép, điểm dừng giữa ba vị trí

     • Áp suất làm việc: 0,2~1,0MPa (Loại đệm cao su); 0,2 ~ 0,6MPa (Loại đệm thủy lực)

     • Bằng chứng áp lực: 1,05MPa

     • Nhiệt độ làm việc: 0oC~60oC (Không có môi trường đóng băng)

     • Góc xoay: 0~95° cho một đầu, tổng góc điều chỉnh 0~190°

     • Điều chỉnh giữa điểm dừng: Tinh chỉnh ±10° dựa trên vị trí trung tâm

     • Định vị chính xác: ± 0,02mm (loại có độ chính xác cao MSZA); ±0,05mm (loại cơ bản MSZB)

     • Chế độ bôi trơn: Hoạt động tự bôi trơn không dầu

     • Chủ đề cổng: M5×0,8 (lỗ khoan 10/20); M8×1.25 (đường kính 30/50)

  2.2 Mô-men xoắn đầu ra & Tải trọng cho phép (0,5MPa)

  2.3 Khả năng hấp thụ năng lượng đệm

3. Đặc điểm cấu trúc & Nguyên lý làm việc ba vị trí

  3.1 Ưu điểm về kết cấu cốt lõi

     • Cấu trúc dừng giữa hai giá đỡ và hai piston: Sử dụng cơ cấu truyền động thanh răng đôi và thiết kế pít-tông dừng giữa độc lập, loại bỏ phản ứng ngược và tạo ra mô-men xoắn ổn định và nhất quán trong quá trình chuyển đổi ba vị trí.

     • Thiết kế bàn quay tích hợp: Được trang bị các lỗ chốt định vị để lắp phôi trực tiếp, có độ cứng cao và lắp đặt đơn giản, nhanh chóng mà không cần thêm đồ đạc cố định.

     • Lỗ xuyên trung tâm: Tích hợp lỗ xuyên trung tâm (Ø6~Ø12), cho phép ống dẫn khí và dây điện đi qua một cách gọn gàng, thực hiện hệ thống dây điện và đường ống tích hợp.

     • Điều chỉnh góc độc lập: Được trang bị các bu lông điều chỉnh chuyên nghiệp, hỗ trợ tinh chỉnh độc lập các góc giới hạn trái/phải và vị trí dừng ở giữa, thực hiện hiệu chỉnh góc linh hoạt.

     • Khe chuyển đổi từ tiêu chuẩn: Các rãnh dành riêng tiêu chuẩn ở cả hai bên, tương thích với công tắc từ D-M9B và D-A93, thực hiện phát hiện ba vị trí trái/giữa/phải theo thời gian thực để liên kết tín hiệu tự động.

  3.2 Nguyên tắc kiểm soát ba vị trí (Lợi thế cốt lõi)

   Dòng MSZ chỉ yêu cầumột van điện từ trung áp 5/3 chiều để thực hiện chuyển mạch ba vị trí, không cần van kép hoặc chuyển mạch mạch khí phức tạp, giúp đơn giản hóa cấu trúc hệ thống và giảm chi phí thiết bị tổng thể.

     1. Vị trí bên trái (0°): Van điện từ bên trái trạm nạp khí, cấp khí một phía và xả khí ngược chiều, dẫn động bàn quay khóa chính xác ở vị trí giới hạn bên trái 0°.

     2. Vị trí bên phải (180°): Van điện từ bên phải trạm nạp khí, đảo ngược mạch khí, dẫn động bàn quay quay và khóa ở vị trí giới hạn bên phải 180°.

     3. Vị trí dừng giữa (M): Trạm giữa van điện từ, hai bên xi lanh được điều áp đồng thời. Pít-tông quay duy trì cân bằng lực và pít-tông dừng giữa độc lập đẩy và khóa bàn ở vị trí giữa đã đặt trước, thực hiện định vị trung gian ổn định.

4. Quy tắc đặt tên mô hình hoàn chỉnh

  Mã mẫu điển hình: MSZB20-R-M9BL

5. Quy tắc lựa chọn & Ứng dụng điển hình

  5.1 Quy tắc ưu tiên lựa chọn

     1. Vị trí nhu cầu đầu tiên: Chọn dòng MSZ cho điều kiện làm việc yêu cầu dừng ba vị trí (trái/giữa/phải); Không áp dụng xi lanh quay hai vị trí MSQ/HRQ.

     2. Kết hợp chính xác: Chọn loại có độ chính xác cao MSZA cho các tình huống định vị có độ lặp lại cao; chọn loại cơ bản MSZB hiệu quả về mặt chi phí cho các kịch bản phổ quát chung.

     3. Kết hợp tốc độ và tải: Sử dụng loại đệm thủy lực -R để vận hành tốc độ cao, tải nặng và chịu va đập cao; đệm cao su tiêu chuẩn là đủ cho hoạt động tải nhẹ ở tốc độ thấp.

     4. Xác minh tải: Đảm bảo nghiêm ngặt tải trọng hướng tâm, tải trọng trục và mômen uốn thực tế thấp hơn giá trị cho phép để tránh hiện tượng kẹt và lệch vị trí.

  5.2 Kịch bản ứng dụng điển hình

     • Chuyển hướng và phân loại phôi: Thực hiện định vị ở giữa và phân bổ vật liệu trái/phải với chuyển đổi đa góc 0°/90°/180°.

     • Lập chỉ mục nhiều trạm: Chuyển mạch ba vị trí cho các trạm lắp ráp, phát hiện và chuyển giao quy trình tự động.

     • Phôi lật & điều khiển: Hoàn thành các thao tác lật và lái ổn định qua chuyển động xoay lũy tiến 0° → giữa → 180°.

     • Tự động hóa Điện tử & Bao bì: Áp dụng cho việc siết chặt nắp chai, định vị chip, phát hiện sản phẩm đa góc độ và thiết bị đóng gói chính xác.

6. So sánh sự khác biệt cốt lõi của MSZ và MSQ

Tóm tắt một câu

     Xy lanh quay thanh răng và bánh răng ba vị trí dòng SOLH MSZ đạt được khả năng định vị ba điểm dừng trái/giữa/phải độc quyền với điều khiển đơn giản bằng van đơn, góc giữa có thể điều chỉnh và độ chính xác lặp lại cao, là giải pháp tùy chỉnh chuyên nghiệp để tự động phân loại, lập chỉ mục và thiết bị định vị đa góc.
