Xi lanh kẹp quay dòng MK | Xoay 90° & Kẹp tuyến tính Xi lanh khí nén 2 trong 1

Thương hiệu: SOLH của Richge Technology

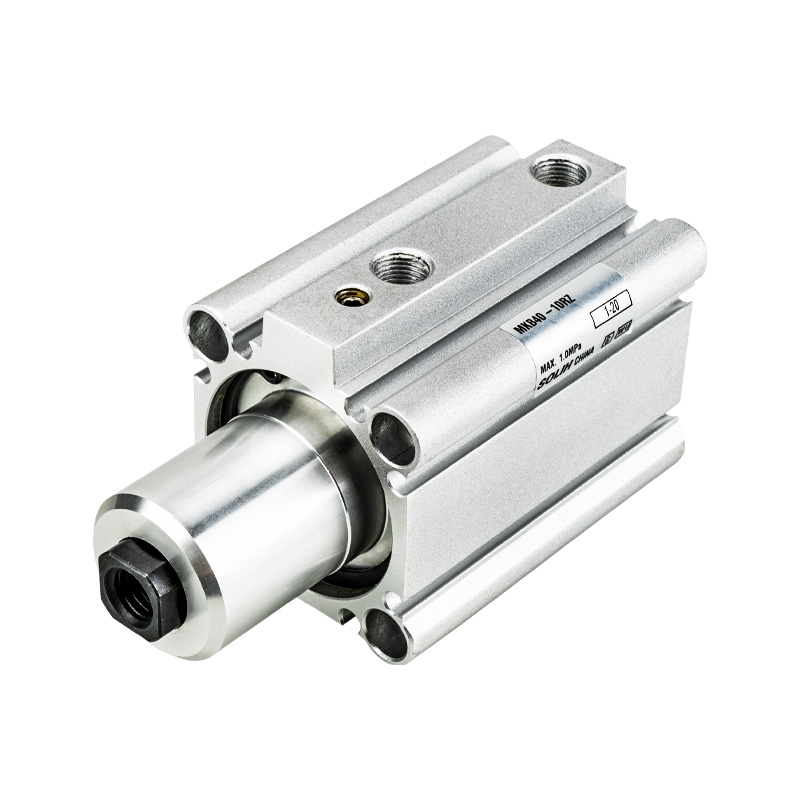

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH MK là xi lanh kẹp quay 2 trong 1 tiêu chuẩn tích hợp khả năng xoay 90° và chuyển động kẹp tuyến tính. Nó bao gồm các kích thước lỗ khoan từ φ12mm đến φ63mm với các hành trình kẹp tiêu chuẩn từ 5mm đến 50mm. Với cài đặt siêu nhỏ gọn, mô-men quán tính cho phép được nâng cấp gấp 3 lần, gắn công tắc từ 4 phía và xoay trái/phải tùy chọn, xi lanh này lý tưởng cho các trạm tự động bị giới hạn về không gian để định vị, kẹp và cố định phôi, đóng vai trò là thành phần khí nén cốt lõi cho các hệ thống cố định tự động tiêu chuẩn.

1. Chuyển động quay và kẹp hỗn hợp

• Trình tự làm việc: Rút lại → xoay trái/phải 90° → mở rộng để kẹp; Trình tự đảo ngược: Rút để nhả kẹp → xoay ngược 90° → kéo dài để đặt lại.

• Định vị chính xác cao: Cố định góc xoay 90° với dung sai ±5°, mang lại hiệu suất chống xoay tuyệt vời và độ chính xác định vị lặp đi lặp lại đáng tin cậy.

2. Nâng cấp khả năng chịu tải cao

• Mômen quán tính cao hơn 3 lần: Dòng MK nâng cấp mới tăng gấp ba lần mô-men quán tính cho phép, phù hợp với hiệu suất tải nặng của dòng MK2 truyền thống, thích ứng hoàn hảo với hoạt động tốc độ cao và các tình huống kẹp phôi có quán tính lớn.

• Lực kẹp mạnh mẽ: Model có lỗ khoan tối đa φ63 cung cấp lực kẹp mạnh lên tới 12,4kN ở 0,5MPa, đảm bảo kẹp ổn định và chắc chắn cho các ứng dụng nặng.

3. Thân máy nhỏ gọn & lắp đặt đa hướng linh hoạt

• Cấu trúc mỏng và rút ngắn: Thiết kế thân siêu mỏng với chiều dài tổng thể ngắn hơn 3~10 mm so với xi lanh MK2 thông thường, cải thiện đáng kể việc tận dụng không gian cho các bố trí thiết bị hẹp và nhỏ gọn.

• Gắn công tắc nhiều phía: Hỗ trợ lắp đặt công tắc từ 4 mặt (φ20/φ25 chỉ dành cho 2 mặt). Thiết kế công tắc nhúng tránh tiếp xúc và nhiễu từ bên ngoài, cho phép bố trí mạch linh hoạt và gọn gàng.

• Phương pháp lắp phổ quát: Được trang bị các lỗ xuyên và lỗ ren hai đầu, tương thích với kiểu lắp cố định trực tiếp và kiểu lắp mặt bích để đáp ứng các yêu cầu lắp ráp khác nhau.

4. Hiệu suất đáng tin cậy và bền bỉ

• Bộ đệm ổn định: Cấu trúc tác động kép với bộ đệm cao su hai bên giúp giảm hiệu quả tác động khi vận hành, độ rung và tiếng ồn khi vận hành để vận hành theo chu kỳ ổn định lâu dài.

• Vận hành không dầu: Áp dụng thiết kế bôi trơn không dầu chuyên nghiệp, phù hợp với môi trường làm việc sạch sẽ và không bụi.

• Cấu hình từ tiêu chuẩn: Vòng từ tích hợp có rãnh gắn dành riêng cho công tắc từ, thuận tiện cho việc phát hiện vị trí hành trình.

Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

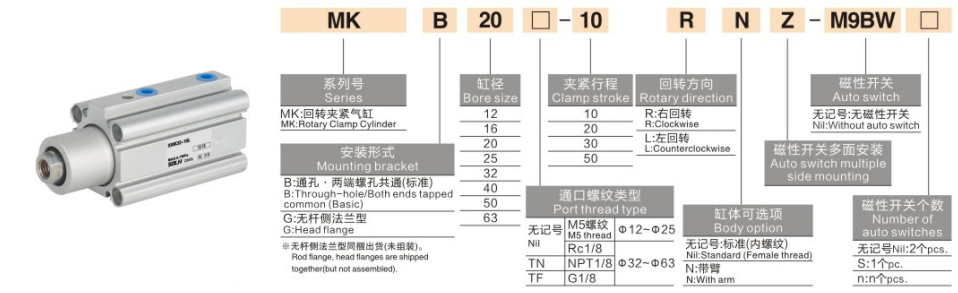

1. Ví dụ về mô hình điển hình: MKB20-10RZ, MKB40-20LZ-M9BW

2. Ví dụ về thứ tự tiêu chuẩn

• Xoay phải tiêu chuẩn: MKB25-15RZ (đường kính φ25, hành trình 15mm, xoay theo chiều kim đồng hồ, không có công tắc)

• Xoay trái với công tắc kép: MKB32-20LZ-2S (đường kính φ32, hành trình 20 mm, xoay ngược chiều kim đồng hồ, công tắc vị trí kép)

• Loại nặng có lỗ khoan lớn: MKB63-50RZ (đường kính φ63, hành trình tối đa 50mm, xoay phải để kẹp tải nặng)

Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

1. Thông số kỹ thuật cơ bản

• Chế độ hoạt động: Chuyển động kết hợp tác động kép (xoay 90° + kẹp tuyến tính)

• Phạm vi áp suất làm việc: 0,1~1,0MPa; Áp suất bằng chứng: 1,5MPa

• Nhiệt độ môi trường xung quanh: -10oC~70oC (không đóng băng); -10oC ~ 60oC có lắp đặt công tắc từ

• Tốc độ vận hành của pít-tông: 50~200 mm/giây

• Chế độ đệm: Đệm cao su hai bên

• Chế độ bôi trơn: Hoạt động không cần dầu (không cần bôi trơn)

2. Dữ liệu lực kẹp (Đơn vị: kN @0.5MPa)

3. Mômen quán tính cho phép (Đơn vị: kg·m2)

4. Trọng lượng sản phẩm (Đơn vị: kg @20mm Stroke)

Kịch bản ứng dụng điển hình

• Định vị & kẹp phôi: Được sử dụng rộng rãi cho các đồ gá máy công cụ, định vị hàn, cố định khuôn dập và kẹp trạm lắp ráp. Thiết kế kẹp và xoay 2 trong 1 tích hợp giúp đơn giản hóa kết cấu cơ khí và tiết kiệm không gian lắp đặt.

• Sửa chữa linh kiện điện tử & chính xác: Đặc tính không dầu và ít bụi hoàn toàn phù hợp với việc kẹp khay bán dẫn, định vị vỏ điện thoại và cố định bộ phận có độ chính xác vi mô, đáp ứng các yêu cầu về độ sạch và độ chính xác cao.

• Giới hạn chuyển khoản tự động: Lý tưởng cho việc giới hạn bàn quay, định vị cơ cấu lật và các trạm kẹp quay hành trình ngắn, mang lại hiệu suất chuyển động hỗn hợp ổn định và có thể lặp lại.

• Trạm sửa chữa hạng nặng: Được trang bị lực kẹp cao và khả năng chống lệch tuyệt vời, nó có thể áp dụng cho các tình huống kẹp phôi nặng, cố định khuôn và các tình huống định vị chính xác với tải trọng lớn.

Hướng dẫn lựa chọn nhanh 3 bước

1. Lựa chọn kích thước lỗ khoan: Chọn kích thước lỗ khoan theo tải trọng kẹp thực tế. Đảm bảo lực kẹp lý thuyết ≥ tải trọng thực tế x 1,5 hệ số an toàn; ưu tiên lỗ khoan φ40 hoặc lớn hơn cho điều kiện làm việc nặng nhọc.

2. Lựa chọn nét vẽ: Hành trình kẹp tiêu chuẩn dao động từ 5mm đến 50mm. Chọn hành trình dựa trên chiều cao phôi thực tế và dự trữ lề 3 ~ 5 mm để tránh nhiễu cơ học.

3. Lựa chọn cấu hình

￮ Hướng quay: Chọn RZ (xoay phải theo chiều kim đồng hồ) hoặc LZ (xoay trái ngược chiều kim đồng hồ) để phù hợp với cách bố trí trạm tại chỗ.

￮ Phát hiện vị trí: Chọn cấu hình công tắc kép 2S để thu tín hiệu vị trí kép cho trạng thái kẹp và nhả.

Tóm tắt một câu

     Xi lanh kẹp quay tiêu chuẩn dòng SOLH MK tích hợp các chức năng kẹp tuyến tính và xoay 90°, có mô-men quán tính được nâng cấp gấp 3 lần, thân máy siêu nhỏ gọn, lắp đa hướng và khả năng kẹp tải nặng mạnh mẽ, đóng vai trò là giải pháp khí nén có độ ổn định cao và tiết kiệm không gian tối ưu cho các trạm kẹp và định vị cố định tự động.
