Giới thiệu sản phẩm đầy đủ của Bộ kẹp khí song song MHZ2 / MHZL2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

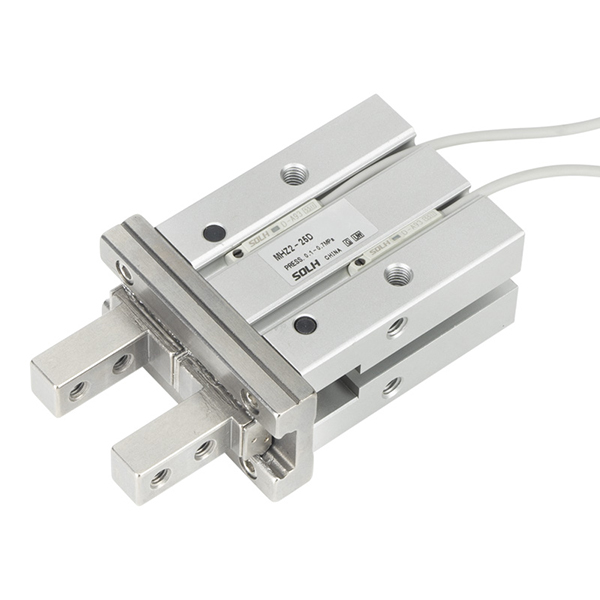

     SOLH MHZ2 (hành trình tiêu chuẩn) và MHZL2 (hành trình dài) là các bộ kẹp khí song song đồng bộ pít-tông kép. Được dẫn động bởi các pít-tông kép đối xứng và các ray dẫn hướng tuyến tính chính xác, các hàm mở và đóng song song mà không bị lệch, mang lại độ chính xác định vị lặp lại cực cao. Các lỗ có sẵn: 10/16/20/25mm, hỗ trợ ba chế độ hoạt động: tác động kép (D), tác động đơn thường mở (S), tác động đơn thường đóng (C). Nhiều kiểu hàm có thể hoán đổi cho nhau và bố trí cổng thân là tùy chọn, tương thích với các công tắc từ M9BW để phát hiện tín hiệu vị trí đóng/mở cho khóa liên động PLC.

     -- MHZ2: Bộ kẹp đa năng hành trình ngắn tiêu chuẩn, được thiết kế để sản xuất hàng loạt tự động hóa tốc độ cao và chu kỳ cao

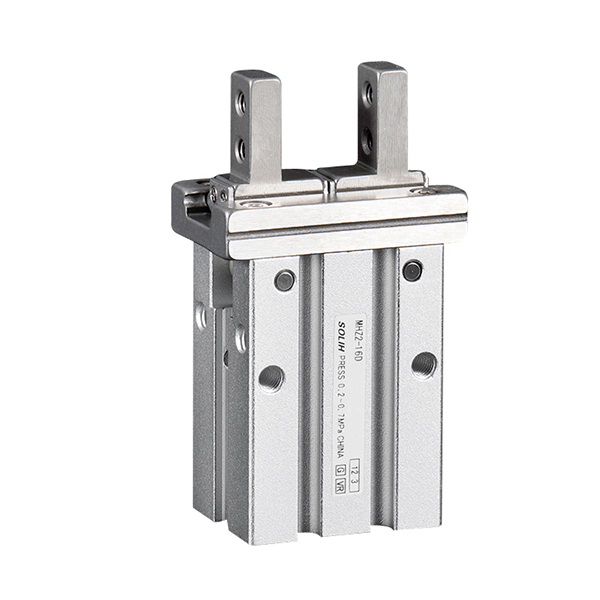

     -- MHZL2: Biến thể hành trình mở dài kéo dài, dành cho khoang sâu và xử lý phôi kích thước lớn

     Cả hai dòng đều có kích thước lắp đặt và phụ tùng thay thế giống hệt nhau, có thể hoán đổi hoàn toàn với các đầu kẹp tương đương được nhập khẩu. Được triển khai rộng rãi trong các thiết bị điện tử 3C, phần cứng chính xác, tự động hóa đóng gói và các trạm bốc/dỡ phôi nhỏ.

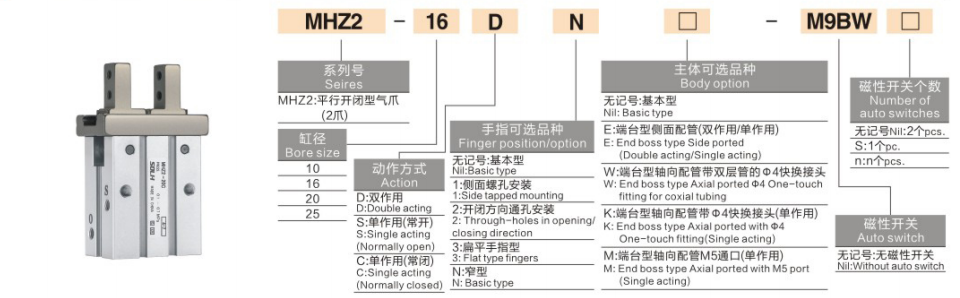

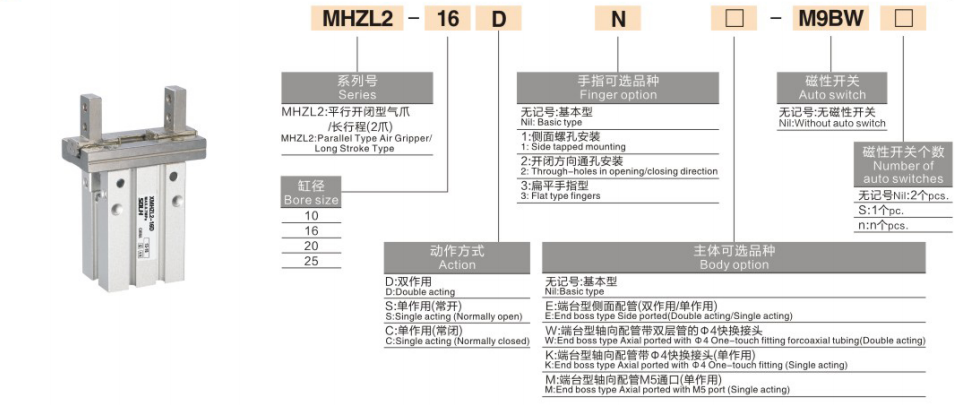

Quy tắc mã hóa mô hình hoàn chỉnh

    Định dạng phổ quát:Series-Bore-Action-Jaw Option-Body Port Option-Magnetic Switch Model-Switch Số lượng

 1. Định nghĩa đoạn mã

   1.1 Dòng sản phẩm

     -- MHZ2: Bộ kẹp song song 2 hàm hành trình tiêu chuẩn

     -- MHZL2: Bộ kẹp song song 2 hàm dài

   1.2 Lỗ khoan: 10/16/20/25mm

   1.3 Chế độ hành động

     -- D: Tác động kép – Không khí vào để kẹp, không khí đảo ngược để nhả, lực kẹp tối đa, tiêu chuẩn sản xuất hàng loạt

     -- S: Tác động đơn KHÔNG Thường mở – Kẹp cấp khí; lò xo tự động nhả ra khi tắt nguồn, tránh làm nát phôi trên trạm dập nóng

     -- C: NC tác động đơn Thường đóng – Xả nguồn khí; lò xo giữ lực kẹp mà không cần áp suất không khí, ngăn phôi rơi xuống để robot xử lý trên cao

   1.4 Tùy chọn hàm

     -- Trống: Hàm cơ bản tiêu chuẩn

     -- 1: Hàm có ren bên để lắp các đồ đạc tùy chỉnh mở rộng

     -- 2: Hàm xuyên lỗ có bu lông xuyên qua để cố định vật cố định

     -- 3: Hàm phẳng mỏng dành cho tấm mỏng & phôi có khe hở hẹp

     -- N: Hàm có chiều rộng hẹp, thân mỏng để bố trí thiết bị hạn chế nhỏ gọn

   1.5 Bố cục cổng cơ thể

     -- Trống: Cổng hàng không bên tiêu chuẩn

     -- E: Loại cổng phía cuối (tương thích với tác động đơn/kép)

     -- W: Cổng trục cuối được lắp sẵn Φ4 khớp nối đẩy kép (chỉ tác động kép)

     -- K: Cổng trục cuối có khớp nối đẩy Φ4 (chỉ tác động đơn)

     -- M: Cổng ren thẳng trục M5 cuối (chỉ tác động đơn)

  1.6 Công tắc từ

     -- Trống: Không có công tắc phát hiện vị trí

     -- M9BW/M9BL: Công tắc sậy từ tính tiêu chuẩn chuyển sang trạng thái đóng/mở phản hồi

   1.7 Hậu tố số lượng chuyển đổi

     -- Trống: 2 công tắc theo tiêu chuẩn, phát hiện cả vị trí kẹp và vị trí nhả

     -- S: 1 công tắc đơn để theo dõi trạng thái

  2. Ví dụ tham khảo đơn hàng

   2.1 MHZ2-16D-N-M9BW

     -- Kẹp hành trình tiêu chuẩn, lỗ khoan 16, tác động kép, ngàm hẹp, 2 công tắc từ M9BW, thân cổng bên cơ bản.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Kẹp hành trình dài, lỗ khoan 20, tác động kép, vấu mỏng phẳng, thân cổng ở cuối, công tắc từ M9BW đơn.

Bảng so sánh lõi MHZ2 VS MHZL2

Cấu trúc bên trong chung & Ưu điểm cốt lõi (MHZ2 & MHZL2)

  1. Bộ truyền động đồng bộ Piston kép đối xứng

     -- Piston trái và phải đẩy hàm đồng bộ với ứng suất cân bằng, không bị dịch chuyển sang bên hoặc trượt xoắn trong quá trình kẹp, định vị ổn định cho các linh kiện vi mô như chip & PCB.

  2. Đường ray dẫn hướng tuyến tính chống mài mòn cao

     - Ray dẫn hướng bằng hợp kim crôm cứng kết hợp với thanh trượt tự bôi trơn PTFE, độ ma sát thấp và khả năng chống va đập mạnh. Mỡ có tuổi thọ cao được đổ sẵn từ nhà máy, tương thích với mạch khí không dầu.

  3. Độ chính xác định vị lặp lại cực cao

     -- Độ lặp lại ±0,01mm trên tất cả các lỗ 10~25, độ lệch chiều bằng 0 dành cho việc gắp phần cứng và thiết bị điện tử chính xác.

  4. Gắn đa góc

     - Có các lỗ lắp ở phía dưới, hai bên và phía trên thân máy; ngàm hỗ trợ vòi bên, lỗ xuyên, kiểu phẳng & hẹp, có thể gắn theo chiều ngang, chiều dọc hoặc đảo ngược.

  5. Ba chế độ đặt lại mùa xuân an toàn

     -- Tác động kép D: Lực kẹp ổn định ổn định để sản xuất hàng loạt liên tục 24 giờ

     -- Tác động đơn S NO: Tự động nhả khi cắt điện, bảo vệ các bộ phận khỏi bị nghiền nát tại các trạm ép/dập nóng

     -- C NC tác động đơn: Kẹp vĩnh viễn mà không cần cung cấp không khí, loại bỏ nguy cơ rơi phôi đối với robot trên cao EOAT

  6. Tích hợp phát hiện vị trí từ tính

     - Vòng từ tích hợp bên trong thân xi lanh; Công tắc M9BW truyền tín hiệu số tới PLC để đánh giá sự hiện diện của phôi và trạng thái hàm để có logic khóa liên động tự động.

  7. Bố trí cổng tích hợp đa dạng

     -- Cổng bên tiêu chuẩn, cổng bên cuối, các tùy chọn khớp nối đẩy vào được lắp sẵn theo trục giúp đơn giản hóa việc định tuyến ống mà không cần bộ điều hợp bổ sung cho bộ phận tác động đầu robot.

Bảng thông số kỹ thuật phổ quát thống nhất

Lực kẹp lý thuyết @0,5MPa (Đơn vị: N)

Hướng dẫn lựa chọn từng bước

  1. Lựa chọn nét vẽ

     -- Chi tiết mỏng nhỏ, khe hở hẹp, yêu cầu tốc độ và tần số cao → Hành trình tiêu chuẩn MHZ2

     -- Phôi có kích thước lớn, khuôn đúc khoang sâu, yêu cầu mở rộng → hành trình dài MHZL2

  2. Lựa chọn chế độ hành động

     -- Sản xuất liên tục 24h, lực kẹp tối đa → D tác động kép

     -- Trạm ép / dập nóng, ngăn phôi bị dập sau khi mất điện → S tác động đơn KHÔNG

     -- Robot tải/dỡ trên cao, tránh rơi bộ phận khi mất điện → NC tác động đơn C

 3. Lựa chọn kiểu hàm

     -- Đèn mini nhỏ gọn với không gian hạn chế → Hàm hẹp N

     -- Tấm mỏng, PCB, xử lý khe hở hẹp → 3 hàm mỏng phẳng

     -- Cần gắn các đồ đạc tùy chỉnh mở rộng → 1 hàm tarô bên / 2 hàm xuyên lỗ

 4. Lựa chọn bố cục cổng cơ thể

     -- Đã sửa lỗi máy trạm thông thường, định tuyến ống tiêu chuẩn → thân cổng bên tiêu chuẩn trống

     -- Robot EOAT, bố trí ống hợp lý → Thân cổng đẩy vào được cài đặt sẵn theo trục W/K/M

     -- Không gian ống bên tủ hẹp → Thân cổng bên E

 5. Lựa chọn phát hiện tín hiệu vị trí

     -- Dây chuyền sản xuất hoàn toàn tự động, PLC cần phản hồi trạng thái phôi & hàm → Trang bị công tắc từ M9BW (mặc định 2 cái)

     -- Bộ cố định thủ công đơn giản không có logic tín hiệu tự động → Model cơ bản không có công tắc từ

Kịch bản ứng dụng công nghiệp điển hình

  1. Ứng dụng đột quỵ tiêu chuẩn MHZ2

     -- 3C Electronics: Phân loại và nhặt PCB, chip, đầu nối, bộ phận nhựa nhỏ tốc độ cao

     -- Phần cứng chính xác: Tải/dỡ tần số cao của trục vi mô, ốc vít, các bộ phận thu nhỏ được đóng dấu

     -- Máy đóng gói: Định vị & kẹp nắp chai, thùng giấy nhỏ và nhãn

     -- Thiết bị kiểm tra quang học: Thiết bị định vị linh kiện mini cho các trạm phát hiện trực quan

  2. Ứng dụng hành trình dài MHZL2

     -- Các bộ phận bằng nhựa lớn, tấm dày và khả năng kẹp vật liệu xếp chồng nhiều lớp

     - Đẩy phần khuôn khoang sâu, ép phun phụ trợ tháo phôi lớn

     -- Thùng carton, hộp nhựa cứng và chuyển phôi quá khổ

     -- Bộ tác động cuối bằng rô-bốt để xử lý vật liệu có nhiều thông số kỹ thuật có kích thước hỗn hợp

Giải pháp mạch khí nén phù hợp tiêu chuẩn

  1. Mạch 1: Bộ kẹp tác động kép cho dây chuyền sản xuất hàng loạt

     -- Bộ phận dịch vụ hàng không AFC → Van điện từ 4V210 5/2 → Ống PU6 → Bộ kẹp MHZ2/MHZL2 (Công tắc M9BW được nối dây với đầu vào kỹ thuật số PLC)

  2. Mạch 2: Mạch an toàn giữ khi tắt nguồn cho robot trên cao

     -- Bộ điều chỉnh áp suất AR → Van điện từ 3V 3/2 → Bộ kẹp hành trình dài NC tác động đơn MHZ2-XXC

  3. Mạch 3: Mạch cố định đơn giản thủ công nhỏ

     -- Bộ dịch vụ không khí mini AC1500 → Van chân 3F → Ống mỏng PU4 → Bộ kẹp tiêu chuẩn thu nhỏ MHZ2-10D

Phòng ngừa vận hành và bảo trì

     -- Lắp bộ lọc không khí chính xác 5μm dòng AF phía trước kẹp gắp; bụi lọt vào ray dẫn hướng gây kẹt và rút ngắn đáng kể tuổi thọ sử dụng.

     - Căn chỉnh trọng tâm phôi với trục trung tâm hàm; tải trọng lệch tâm một bên dẫn đến sự mài mòn đường ray không đồng đều.

     - Duy trì áp suất không khí ổn định 0,4 ~ 0,5MPa khi vận hành chu kỳ cao; tránh chạy liên tục trong thời gian dài dưới áp suất 0,7MPa.

     -- Dành khoảng trống đệm cho các công tắc từ để tránh hư hỏng đầu dò do va chạm hàm tốc độ cao.

     - Không sử dụng trong môi trường có axit mạnh, kiềm hoặc dung môi hữu cơ nồng độ cao trong thời gian dài; các bộ phận bịt kín sẽ bị ăn mòn và hỏng sớm.

Tóm tắt một câu

     Bộ kẹp khí nén song song hành trình dài MHZL2 và tần số cao tiêu chuẩn SOLH MHZ2 sử dụng cấu trúc dẫn hướng tuyến tính pít-tông kép với độ chính xác ± 0,01mm, ba chế độ hành động D/S/C và nhiều tùy chọn hàm & cổng có thể hoán đổi cho nhau, được trang bị công tắc vị trí từ tính M9BW, được sử dụng rộng rãi cho 3C, phần cứng, rô-bốt đóng gói kẹp, gắp và chuyển phôi tự động EOAT.
