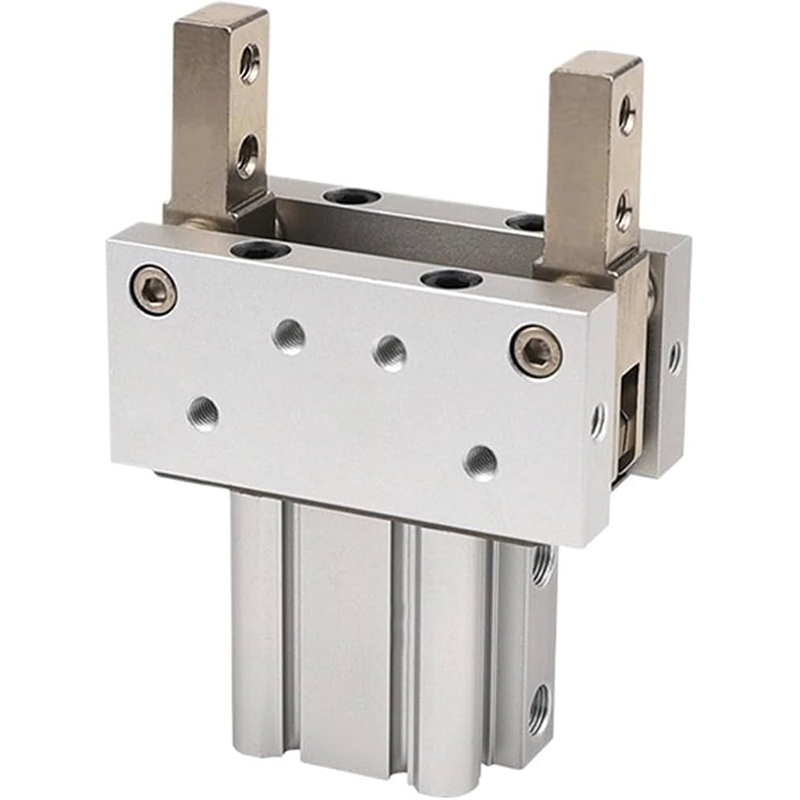

Bộ kẹp khí nén tự khóa hạng nặng dòng MHT2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH MHT2 là kẹp gắp góc trục 2 hàm dẫn động bằng khớp nối. Các tính năng nổi bật bao gồm cơ chế tự khóa chuyển đổi, khả năng giữ khi tắt nguồn, mô-men xoắn kẹp cực cao và các khe lắp đặt cảm biến bốn mặt có độ cứng kết cấu cao.

     Tối ưu hóa cho việc kẹp, vận chuyển và định vị phôi nặng với các yêu cầu an toàn chống rơi nghiêm ngặt; dụng cụ kẹp tải nặng được ưu tiên cho các trạm tự động có rủi ro cao.

Cấu trúc cốt lõi và tính năng thiết kế

     - Nguyên lý làm việc: Xi lanh kéo đẩy kết hợp với cơ cấu khuếch đại lực liên kết chuyển đổi. Khi các hàm đóng lại, nút chuyển đổi sẽ đạt đến vị trí khóa điểm chết. Lực kẹp được khuếch đại 3 ~ 5 lần và lực kẹp ≥80% có thể được duy trì liên tục khi mất áp suất không khí/ngắt không khí để tự khóa an toàn đáng tin cậy.

     -- Cấu trúc thân máy: Vỏ nhôm anodized cứng hình vuông có vòng từ tính tích hợp. Bốn rãnh lắp (trên/dưới/trái/phải) cho phép lắp ráp trực tiếp các công tắc từ dòng M9B / A93 mà không có góc chết để bố trí cảm biến.

     -- Loại hoạt động: Tác động kép (phiên bản tiêu chuẩn D / phiên bản nhẹ cập nhật DZ). Hàm khóa ở vị trí đóng; lực đẩy xi lanh đặt lại hàm cho hành động mở.

     -- Đặc điểm kỹ thuật vật liệu: Xi lanh nhôm oxy hóa cứng, hàm thép hợp kim cường độ cao, cụm liên kết chống mài mòn. Độ cứng cao, tuổi thọ dài và hoạt động không cần dầu bảo trì.

     - Gắn linh hoạt: Nhiều lỗ lắp có hỗ trợ lắp đặt theo trục, dọc và ngang, thích hợp cho việc bố trí thiết bị hạn chế nhỏ gọn.

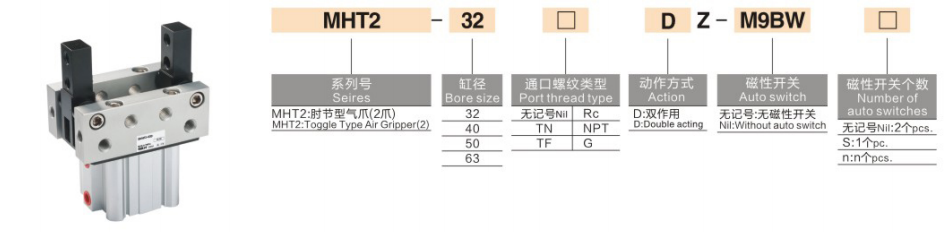

Quy tắc mã hóa mô hình hoàn chỉnh

 1. Ví dụ về mẫu: MHT2-50DZ-M9BW

  2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MHT2-32D: Lỗ khoan 32, model cơ sở tiêu chuẩn tác động kép không có công tắc

     -- MHT2-63DZ-M9B: Lỗ khoan 63, loại DZ nhẹ được cập nhật, khe cảm biến bốn phía, được trang bị công tắc từ M9B

Thông số kỹ thuật lõi phổ quát (Áp suất cung cấp 0,5MPa)

Lợi thế cạnh tranh cốt lõi

  1. Hiệu suất chống rơi tự khóa mạnh mẽ

     -- Chuyển đổi thiết kế khóa điểm chết duy trì lực kẹp ≥80% sau khi cắt nguồn cung cấp không khí hoặc mất áp suất. Loại bỏ hiệu quả nguy cơ rơi phôi đối với dây chuyền sản xuất tự động có độ an toàn cao.

  2. Mô-men xoắn kẹp cực cao cho các nhiệm vụ nặng nhọc

     -- Mô-men xoắn cực đại đạt 106N·m đối với model φ63, có khả năng kẹp phôi nặng 5~50kg, vượt xa các loại kẹp song song có kích thước lỗ khoan tương đương.

  3. Bố trí cảm biến linh hoạt 360°

     -- Không có ray dẫn hướng tích hợp trên thân chính; công tắc từ có thể được gắn trên bốn bề mặt để thực hiện phát hiện vị trí theo mọi hướng, hoàn hảo cho các khoang lắp đặt hẹp.

  4. Độ cứng cao và tuổi thọ kéo dài

     -- Hàm thép hợp kim và các liên kết chống mài mòn hỗ trợ hơn 5 triệu chu kỳ ổn định, thích ứng với hoạt động liên tục ở tải nặng tần số cao.

Tùy chọn lắp đặt & Kịch bản ứng dụng điển hình

  1. Hình thức lắp đặt

     -- Lắp theo trục: Đẩy và kéo ngang để vận chuyển vật liệu trong dây chuyền lắp ráp

     -- Gắn dọc theo chiều dọc: Trạm bốc xếp lên xuống

     -- Gắn bên: Kẹp bên cho các trạm có không gian hạn chế

  2. Ứng dụng công nghiệp điển hình

     -- Linh kiện ô tô: Vỏ gắp động cơ, vỏ hộp số, đùm bánh xe

     -- Tự động hóa máy công cụ: Đúc nặng, rèn các bộ phận và xử lý khuôn

     -- Vận chuyển hậu cần: Vận chuyển pallet kim loại, hộp và thùng nguyên liệu

     -- Trạm định vị an toàn: Trạm chống rơi trên cao, đồ gá kẹp an toàn cho thiết bị ép

So sánh lựa chọn: Bộ kẹp chuyển đổi MHT2 VS MHZL2 VS MHL2

Hướng dẫn lựa chọn nhanh 3 bước

  1. Lựa chọn lỗ khoan dựa trên khối lượng phôi

     -- 32 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Dự trữ biên độ an toàn tải tối thiểu 30%.

  2. Xác minh góc xoay

     -- Góc mở tối đa: MHT2-32 lên tới 28°, MHT2-63 giới hạn ở 23°. Xác nhận khoảng trống đủ cho kích thước phôi mục tiêu.

  3. Kết hợp cấu hình

     -- Yêu cầu phản hồi vị trí: Chọn phiên bản DZ nhẹ + Công tắc từ M9B để gắn cảm biến bốn phía

     -- Xử lý trên không có độ an toàn cao: Ưu tiên MHT2 nhờ tính năng tự khóa khi tắt nguồn độc đáo

Tóm tắt một câu

     Bộ kẹp khí nén tự khóa khớp chuyển đổi SOLH MHT2 sử dụng cấu trúc khuếch đại lực liên kết điểm chết với khả năng kẹp chống rơi khi tắt nguồn, gắn công tắc từ bốn phía và độ cứng hợp kim cao, có sẵn trong các biến thể D / DZ, bộ kẹp an toàn hạng nặng lý tưởng cho các bộ phận ô tô, đúc và tự động hóa công cụ máy phôi nặng trên cao.
