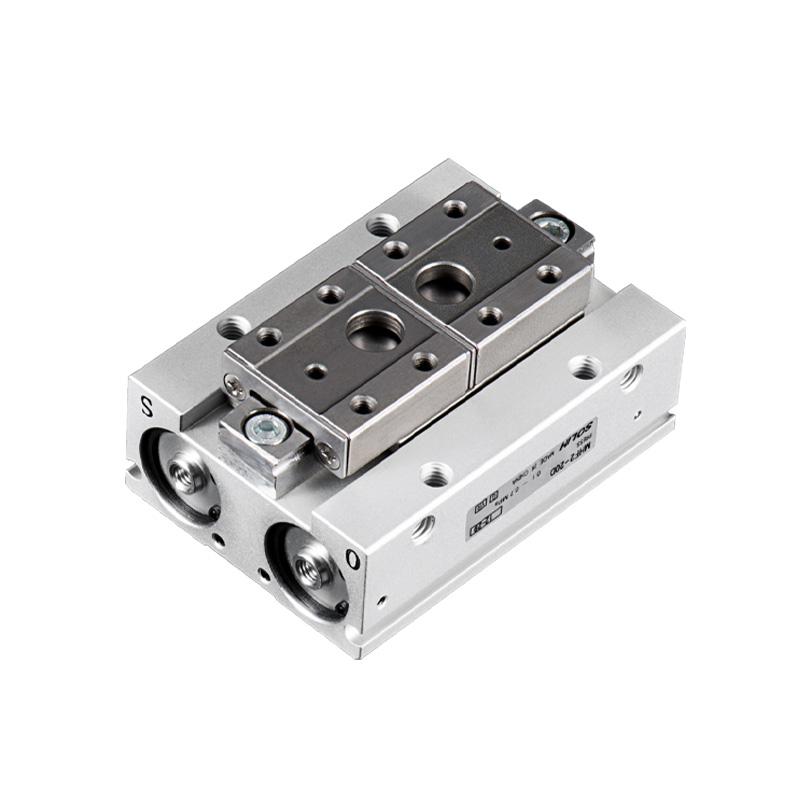

Bộ kẹp khí nén song song siêu mỏng dòng MHF2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH MHF2 là kẹp gắp song song 2 hàm dẫn hướng tuyến tính pít-tông kép siêu phẳng. Điểm nổi bật cốt lõi: Chiều cao thân chỉ bằng 1/3 so với kẹp MHZ2 tương đương, giảm mômen uốn cuối một cách hiệu quả trong khi vẫn duy trì độ chính xác định vị cao. Có sẵn ba phạm vi hành trình tùy chọn. Cấu trúc gắn bốn phía. Được thiết kế đặc biệt cho các ứng dụng có độ chính xác cao, tải thấp và có độ chính xác cao trong không gian cực kỳ hạn chế: mô-đun tuyến tính thu nhỏ, EOAT robot nhỏ, chất bán dẫn, điện tử và trạm lắp ráp chính xác.

Cấu trúc cốt lõi & Nguyên tắc hoạt động

     -- Cấu trúc: Piston kép + ray dẫn hướng tuyến tính chính xác (Φ25/Φ32 sử dụng dẫn hướng ổ bi tuần hoàn). Chuyển động hàm tuyến tính song song thuần túy mà không lắc lư, độ cứng cao. Thân chính bằng hợp kim nhôm, hàm thép không gỉ, vòng từ tính tích hợp. Rãnh gắn công tắc từ bốn phía; tùy chọn lắp: lỗ có ren phía dưới/lỗ có ren ở bên/lắp đặt xuyên lỗ.

     -- Loại hành động: Chỉ tác động kép D (điều khiển không khí hai chiều, không có phiên bản tác động đơn lẻ). Van tiết lưu tích hợp để điều chỉnh tốc độ di chuyển và vận hành trơn tru.

     -- Bố cục siêu phẳng: Chiều cao giảm khoảng 66% so với MHZ2 dưới lực kẹp bằng nhau, giảm đáng kể mômen uốn cuối và cải thiện độ ổn định khi định vị.

     -- Cấu hình hành trình: 3 tùy chọn hành trình trên mỗi lỗ khoan: D(Ngắn) / D1(Trung bình) / D2(Dài) để phù hợp với các chiều rộng phôi khác nhau.

     -- Độ chính xác định vị: Độ chính xác lặp lại ± 0,04 ~ ± 0,05mm, ổn định khi đạp xe tần số cao.

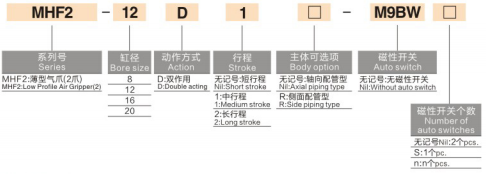

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ về mẫu: MHF2-16D1-S-M9BW

 2. Ví dụ về lệnh tiêu chuẩn

  2.1 MHF2-20D2-S-M9BW

     -- Lỗ khoan 20, hành trình dài D2, tích hợp vòng từ, công tắc từ M9B kèm cáp 1m.

Thông số kỹ thuật lõi phổ quát

Bảng dữ liệu hành trình & lực kẹp (0,5MPa, hàm tiêu chuẩn)

     Lưu ý quan trọng: Lực kẹp giảm khi chiều dài phần mở rộng hàm L tăng. Phải kiểm tra mô men uốn cho phép trong quá trình lựa chọn, hệ số an toàn ≥1,5.

Kịch bản ứng dụng ưa thích cho MHF2

     -- Không gian lắp đặt bị giới hạn nghiêm ngặt & giới hạn chiều cao: mô-đun tuyến tính mỏng, bộ phận tác động cuối rô-bốt thu nhỏ

     -- Yêu cầu mô men uốn thấp, ổn định song song độ chính xác cao: chất bán dẫn, điện tử 3C, lắp ráp phần cứng chính xác

     - Yêu cầu khớp hành trình linh hoạt: chọn hành trình ngắn/trung bình/dài để điều chỉnh các chiều rộng phôi khác nhau

     -- Cần lắp nhiều góc và phát hiện vị trí hai bên để có cơ chế tích hợp nhỏ gọn

Nguyên tắc lựa chọn chính

     -- Chọn kích thước lỗ và hành trình theo giới hạn chiều cao và chiều rộng phôi: Trình tự ưu tiên D(ngắn) → D1(trung bình) → D2(dài)

     -- Thêm hậu tố -S vòng từ + công tắc M9B/M9N/M9P nếu phản hồi vị trí đóng/mở hàm theo yêu cầu của PLC

     -- Lựa chọn lắp đặt: Lỗ ren tiêu chuẩn (mặc định); hậu tố -2 để lắp đặt xuyên lỗ phù hợp với các bệ và giá đỡ mỏng

     -- Kiểm tra tải trọng: Kiểm soát chiều dài hàm mở rộng L; tránh tải trọng bù quá mức vượt quá mômen uốn cho phép

     -- Lỗ khoan lớn Φ25/32: Sử dụng dẫn hướng ổ bi tuần hoàn, độ cứng cao hơn cho các phôi có trọng lượng vừa phải

Tóm tắt một câu

     Bộ kẹp khí nén song song tác động kép siêu mỏng SOLH MHF2 có thiết kế biên dạng cực thấp, ba cấp tùy chọn hành trình, lắp bốn phía và độ chính xác cao ±0,04~±0,05 mm, được trang bị công tắc từ dòng M9 tương thích, giải pháp kẹp nhỏ gọn mô-men uốn thấp lý tưởng cho robot thu nhỏ EOAT, chất bán dẫn và tự động hóa lắp ráp chính xác 3C.
