Xi lanh bảng hướng dẫn dòng MGF | Xi lanh khí nén chống lệch cao cấu hình thấp

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

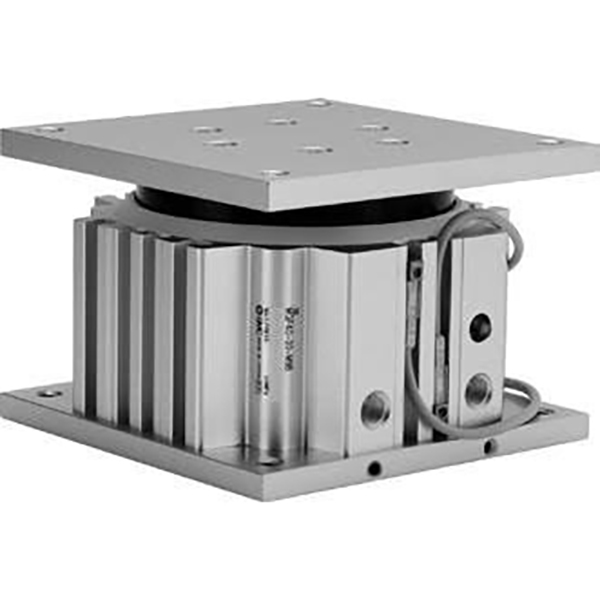

     Dòng SOLH MGF là xi lanh bàn dẫn hướng có cấu hình thấp nổi bật với cấu trúc ống dẫn hướng đồng tâm lớn và khả năng chịu tải chống lệch đồng đều 360°. Bao gồm các kích thước lỗ khoan φ40mm, φ63mm và φ100mm với hành trình ngắn tiêu chuẩn từ 30mm đến 100mm, xi lanh này sử dụng thiết kế chiều cao thấp siêu mỏng và hỗ trợ lắp theo hướng kép trên và dưới. Nó mang lại hiệu suất tải chống lệch tâm tuyệt vời và khả năng chống xoay có độ chính xác cao, hoàn toàn phù hợp với các điều kiện làm việc tải nặng trong khoảng thời gian ngắn như nâng phôi, định vị chính xác, quay trạm và đẩy hạng nặng, đóng vai trò là giải pháp khí nén ưa thích cho thiết bị tự động nhỏ gọn.

Ưu điểm kết cấu chính

• Cấu Hình Cực Thấp & Chiều Cao Tối Thiểu: Chiều cao lắp đặt tổng thể thấp hơn 15–20% so với dòng MGQ, giúp thân máy siêu mỏng phù hợp với cách bố trí thiết bị cực kỳ nhỏ gọn. Việc thay thế cấu trúc thanh dẫn hướng kép truyền thống bằng ống dẫn hướng đồng tâm có đường kính lớn giúp giảm trọng lượng tổng thể khoảng 15% và mang lại hiệu suất chống lệch đa hướng 360° nhất quán mà không có độ nhạy định hướng.

• Tải trọng chống lệch tâm mạnh mẽ và độ cứng cao: Ống dẫn hướng lớn tích hợp và cấu trúc chốt chống xoay tích hợp mang lại cho xi lanh mô-men xoắn cực lớn cho phép, đạt tới 409N·m đối với mẫu φ100mm. Nó chịu tải trọng lệch tâm ổn định từ bất kỳ hướng 360° nào mà không bị lệch hoặc kẹt. Độ chính xác chống xoay có độ chính xác cao đảm bảo định vị lặp lại ổn định: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Bố trí lắp đặt và đường ống linh hoạt: Áp dụng thiết kế lắp hai chiều cải tiến trên và dưới, cho phép lắp đặt cố định ở cả bề mặt trên và dưới để thích ứng với các tình huống nâng ngang, ép dọc và làm việc đa hướng. Được trang bị thiết kế khe chữ T bốn cạnh (ba mặt có sẵn không bao gồm bề mặt đường ống), công tắc từ có thể được lắp đặt trên bốn cạnh để phát hiện hành trình đa vị trí linh hoạt.

• Thiết kế bền bỉ và ít bảo trì: Cấu trúc chuyển động tịnh tiến kép với bộ đệm cao su hai đầu giúp giảm hiệu quả tác động chuyển động và tiếng ồn khi vận hành, kéo dài tuổi thọ của xi lanh và thiết bị ngoại vi. Thiết kế không cần bảo trì không cần dầu hỗ trợ vận hành trong môi trường sạch sẽ và giảm đáng kể chi phí bảo trì hàng ngày.

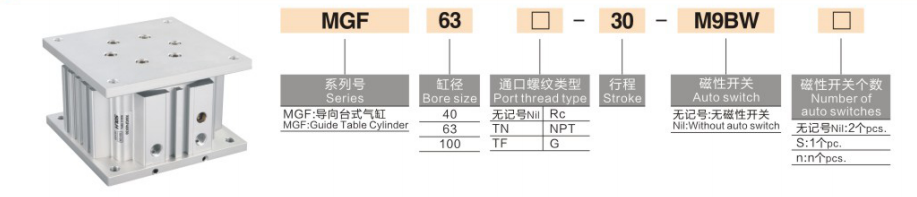

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: MGF63-50-M9BW | 10-MGF40-30-Y59B

Ví dụ tham khảo đơn hàng tiêu chuẩn

• MGF40-30: lỗ khoan 40mm, hành trình 30 mm, loại tiêu chuẩn không có công tắc từ

• MGF63-75-2S: lỗ khoan 63mm, hành trình 75mm, công tắc từ kép để phát hiện vị trí kép

• 10-MGF100-100-Y59B: Lỗ khoan 100mm, hành trình 100mm, dòng sạch bụi ít với công tắc từ Y59B

Thông số kỹ thuật cốt lõi tiêu chuẩn

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất định mức 0,5MPa)

1. Thông số hiệu suất chung

• Chế độ hoạt động: Chuyển động tịnh tiến tác dụng kép

• Phạm vi áp suất làm việc: 0,1~1,0MPa; Áp suất bằng chứng: 1,5MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường không có băng)

• Tốc độ vận hành của pít-tông: 50~500 mm/giây

• Chế độ đệm: Đệm cao su hai đầu giúp giảm va đập và loại bỏ tiếng ồn

• Chế độ bôi trơn: Vận hành không cần dầu, tương thích với nhà xưởng sạch sẽ

2. Dữ liệu lực đẩy lý thuyết (Đơn vị: N)

3. Dữ liệu mô-men xoắn cho phép (100mm/s, Đơn vị: N·m)

4. Dữ liệu trọng lượng sản phẩm (Đột quỵ 50mm, Đơn vị: kg)

Kịch bản ứng dụng điển hình

• Trạm nâng & định vị: Lý tưởng cho việc kích phôi trong dây chuyền sản xuất, định vị pallet và tháo khuôn. Cấu trúc dẫn hướng có độ cứng cao đảm bảo vận hành ổn định trong điều kiện tải nặng hành trình ngắn mà không bị lệch vị trí.

• Chuyển trạm và chuyển hướng: Thích hợp cho quá trình xoay tấm chia độ, lật phôi 90° và các quy trình chuyển hướng tự động. Độ chính xác chống xoay cực cao đảm bảo độ chính xác gia công và lắp ráp nhất quán.

• Dịch thuật khoảng cách ngắn hạng nặng: Hoàn hảo cho việc đẩy/kéo tải nặng với hành trình ngắn và truyền tải lệch tâm theo hướng 360° tùy ý. Khả năng chống lệch đa hướng đồng nhất giải quyết được giới hạn về hướng của xi lanh thanh dẫn hướng kép truyền thống.

• Thiết bị tự động có độ sạch cao: Thiết kế không dầu và ít bụi thích ứng với môi trường làm việc nghiêm ngặt của chất bán dẫn, thiết bị điện tử và y tế 3C, đáp ứng tiêu chuẩn sản xuất xưởng sạch với yêu cầu bảo trì thấp.

So sánh sự khác biệt cốt lõi của MGF và MGQ

Hướng dẫn lựa chọn nhanh ba bước

1. Lựa chọn kích thước lỗ khoan: Chọn lỗ khoan phù hợp dựa trên tải trọng làm việc thực tế. Đảm bảo lực đẩy lý thuyết ≥ tải trọng thực tế × 1,5. Ưu tiên kích thước lỗ khoan lớn hơn cho các điều kiện làm việc có tải lệch tâm để nâng cao độ ổn định và hiệu suất chống lệch.

2. Lựa chọn nét vẽ: Tùy chọn hành trình tiêu chuẩn là 30mm, 50mm, 75mm và 100mm. Ưu tiên dòng MGF cho tất cả các ứng dụng hành trình ngắn (<100mm) yêu cầu biên dạng thấp và khả năng chống lệch tâm cao.

3. Lựa chọn cấu hình

￮ Phát hiện hành trình vị trí kép: Chọn cấu hình công tắc từ kép 2S để giám sát định vị chính xác từ đầu đến cuối.

￮ Môi trường có độ sạch cao: Chọn dòng sản phẩm ít bụi sạch có 10 tiền tố để thích ứng với các tình huống về thiết bị bán dẫn, y tế và điện tử có độ chính xác cao.

Tóm tắt một câu

     Xi lanh bàn dẫn hướng cấu hình thấp dòng SOLH MGF có chiều cao lắp đặt siêu mỏng, khả năng chịu tải chống lệch đồng đều 360°, mô-men xoắn cho phép lớn và khả năng lắp hai chiều linh hoạt, đóng vai trò là giải pháp khí nén tải nặng hành trình ngắn tối ưu cho thiết bị tự động hóa chính xác nhỏ gọn.
