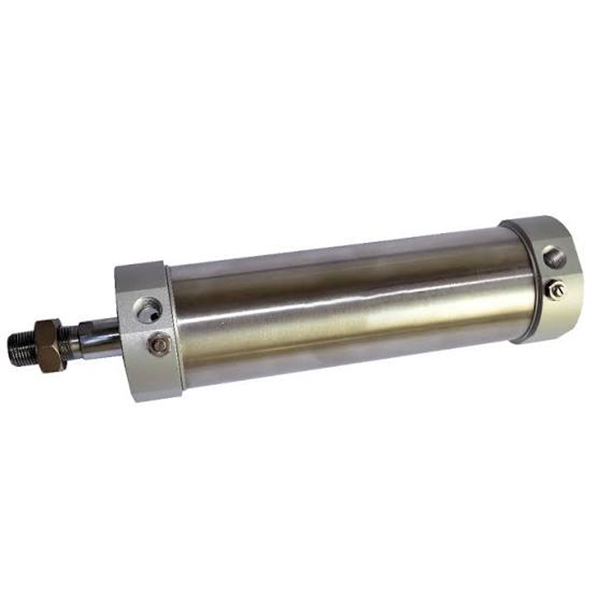

Xi lanh mini bằng thép không gỉ dòng MG | Xi lanh khí nén chống ăn mòn tiêu chuẩn JIS

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH MG là xi lanh khí nén mini hoàn toàn bằng thép không gỉ bền bỉ được sản xuất theo tiêu chuẩn công nghiệp JIS. Nó có phạm vi lỗ khoan từ φ20 đến φ63mm, nằm giữa dòng MA kinh tế và dòng CM2 cao cấp. Với khả năng chống ăn mòn, chống rung tuyệt vời và tuổi thọ cực dài, nó mang lại hiệu quả chi phí vượt trội. Có thể hoán đổi hoàn toàn với dòng SMC CM2/CM3, nó được ứng dụng rộng rãi trong các tình huống tự động hóa tiêu chuẩn trung bình và cao bao gồm thực phẩm, dược phẩm, bao bì, điện tử, môi trường làm việc axit-bazơ ẩm và yếu.

  1.1 Tiêu chuẩn JIS & Khả năng thay thế cao

     Được sản xuất nghiêm ngặt theo thông số kỹ thuật tiêu chuẩn JIS với kích thước lắp đặt và tiêu chuẩn giao diện thống nhất. Nó đạt được khả năng thay thế hoàn hảo về kích thước và cấu trúc với các xi lanh dòng SMC CM2 và CM3, hỗ trợ thay thế không sửa đổi, nâng cấp thiết bị hàng loạt và khớp dòng tự động được tiêu chuẩn hóa.

  1.2 Cấu trúc chống ăn mòn hoàn toàn bằng thép không gỉ

     Sử dụng ống xi lanh và thanh piston bằng thép không gỉ SUS304 cao cấp, phù hợp với vỏ bọc bằng hợp kim nhôm có độ bền cao. Cấu trúc vật liệu tích hợp mang lại hiệu suất chống gỉ, chống ăn mòn và chịu áp lực tuyệt vời, thích ứng ổn định với các điều kiện làm việc khắc nghiệt như độ ẩm cao, bụi, axit yếu và kiềm yếu, vượt xa các xi lanh kinh tế thông thường về khả năng thích ứng với môi trường.

  1.3 Cơ cấu công ty đóng gói cán đinh tán

     Áp dụng công nghệ đóng gói cán đinh tán chuyên nghiệp để tích hợp nắp cuối và uốn ống xi lanh. Cấu trúc tổng thể chặt chẽ và chắc chắn với khả năng chống rung và va đập mạnh, tránh kết nối lỏng lẻo khi hoạt động tần số cao trong thời gian dài. Hình dạng thẳng tròn được sắp xếp hợp lý có cấu trúc đơn giản và bảo trì hàng ngày thuận tiện, giảm chi phí vận hành và bảo trì.

  1.4 Chuyển động đa dạng và các dẫn xuất chức năng

     • MG diễn xuất kép: Chuyển động tịnh tiến hút gió hai đầu, loại tiêu chuẩn phổ biến nhất cho tự động hóa tuyến tính thông thường.

     • Diễn xuất đơn MSG (Đẩy ra): Cấu trúc lò xo đẩy ra, tự động mở rộng sau khi mất điện cho cơ cấu reset an toàn.

     • MTG Diễn Xuất Đơn (Kéo Trở Lại): Cấu trúc lò xo hồi vị, tự động rút lại sau khi mất điện cho các tình huống định vị bảo vệ.

     • Thanh đôi MGD: Thanh piston đầu ra hai đầu, thực hiện chuyển động đồng bộ và hành trình hiệu quả gấp đôi để truyền đồng bộ chính xác.

     • Đệm điều chỉnh MGC: Tác động kép với bộ đệm khí có thể điều chỉnh hai đầu, giảm tiếng ồn và tác động một cách hiệu quả khi vận hành theo chu kỳ tốc độ cao.

     • Đệm thanh đôi MGCD: Cấu trúc thanh đôi được trang bị bộ đệm khí có thể điều chỉnh, kết hợp hoạt động đồng bộ và hiệu suất ổn định ở tốc độ cao.

  1.5  Hệ thống đệm kín đáng tin cậy và ma sát thấp

     Tiêu chuẩn được trang bị miếng đệm chống va chạm cao su chất lượng cao để giảm chấn cơ bản và giảm tiếng ồn; Các mẫu nâng cấp MGC/MGCD hỗ trợ đệm khí điều chỉnh thủ công hai đầu, thích ứng hoàn hảo với điều kiện làm việc tốc độ cao và tải nặng. Sử dụng phốt composite hai chiều có hình dạng đặc biệt với rãnh chứa dầu tích hợp, xi lanh có áp suất khởi động cực thấp, vận hành không dầu ổn định và tuổi thọ hơn 8 triệu chu kỳ.

  1.6  Cảm ứng từ tích hợp toàn bộ dòng

     Toàn bộ dòng MG đều được trang bị vòng từ tích hợp (mã S là tiêu chuẩn, không thể tháo rời), tương thích với các công tắc từ dòng Airtac CS1-G và SMC M9B. Nó hỗ trợ phát hiện vị trí piston chính xác theo thời gian thực và liên kết tín hiệu điện, thực hiện định vị chu trình tự động và giám sát thiết bị thông minh.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

 1. Cấu trúc mô hình điển hình: MG25-100S-CM-FA

 2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình từ tính tác động kép tiêu chuẩn: MG32-75S-CM (đường kính 32mm, hành trình 75mm, đuôi tròn, vòng từ tích hợp)

     • Mô hình tác động kép đệm có thể điều chỉnh: MGC40-100S-CA (đường kính 40mm, hành trình 100mm, đuôi xoay, đệm khí có thể điều chỉnh)

     • Mô hình hồi xuân tác động đơn lẻ: MTG20-50S-U (đường kính 20mm, hành trình 50mm, đuôi phẳng, thiết lập lại tác động đơn)

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Biểu đồ tham chiếu lực đẩy và lực căng lý thuyết 0,5MPa (Thanh đơn)

  4.1 Dữ liệu hiệu suất tác động kép (MG)

  4.2 Dữ liệu hiệu suất tác động đơn (MTG Spring Return)

5. Biểu mẫu gắn kết & mô hình đạo hàm

  5.1 Phương pháp lắp phổ biến đa dạng

     • CM đuôi tròn: Kiểu lắp thẳng tiêu chuẩn, loại phổ biến nhất cho hoạt động tuyến tính cố định thông thường

     • Đuôi đu CA: Cấu trúc đuôi có thể xoay được, được điều chỉnh đặc biệt cho các cơ cấu cơ học dao động và lật

     • Đuôi phẳng: Thiết kế đuôi phẳng nhỏ gọn, thích hợp cho không gian lắp đặt siêu mỏng và hẹp

     • Mặt bích FA/FB trước/sau: Cố định mặt bích phẳng phía trước và phía sau, lắp đặt theo chiều dọc ổn định để định vị tải nặng

     • Giá đỡ chân LB: Cố định chân đế theo trục, lắp đặt bên cạnh và bố trí thiết bị thuận tiện

     • Giá đỡ tai đôi SDB: Cấu trúc bản lề đôi, vận hành xoay linh hoạt cho các tình huống liên kết đặc biệt

  5.2 Chuỗi đạo hàm cốt lõi

     • Diễn xuất kép tiêu chuẩn MG: Model được trang bị từ tính phổ dụng dành cho tự động hóa tiêu chuẩn trung bình chung

     • MSG/MTG Tác Động Đơn: Các loại lò xo đẩy/lò xo hồi vị để thiết lập lại an toàn và định vị bảo vệ

     • Thanh đôi MGD: Cấu trúc đầu ra đồng bộ hai đầu, hành trình nhân đôi và cải thiện độ ổn định vận hành

     • Đệm điều chỉnh MGC: Cấu trúc đệm không khí được nâng cấp, ưu tiên cho hoạt động tuần hoàn thường xuyên tốc độ cao

     • Đệm thanh đôi MGCD: Tích hợp đồng bộ hóa thanh đôi và bộ đệm có thể điều chỉnh cho thiết bị tốc độ cao có độ chính xác cao

6. So sánh lựa chọn MG vs MA và CM2

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn lỗ khoan: Chọn kích thước lỗ khoan phù hợp dựa trên trọng lượng tải thực tế, dự trữ hơn 50% biên độ an toàn. Ưu tiên dòng MG cho điều kiện làm việc chịu tải trung bình cao và chống ăn mòn.

     2. Lựa chọn nét vẽ: Hành trình làm việc thực tế cộng với giới hạn an toàn 10~20mm; tuân theo giới hạn hành trình tiêu chuẩn: tác động kép 500mm, tác động đơn 150mm.

     3. Cấu hình chức năng: Chọn MG cho nhu cầu đệm tác động kép tiêu chuẩn, MTG cho lò xo hồi vị tác động đơn, MGC cho nhu cầu đệm có thể điều chỉnh tốc độ cao. Toàn bộ dòng sản phẩm được trang bị sẵn các vòng từ, tương thích với công tắc từ CS1-G và M9B để phát hiện vị trí.

Tóm tắt một câu

     Xi lanh mini bằng thép không gỉ tiêu chuẩn SOLH MG JIS cân bằng khả năng chống ăn mòn cao, tuổi thọ dài và hiệu suất chi phí, với các tùy chọn lắp đặt và chuyển động đa dạng, đóng vai trò là giải pháp khí nén tầm trung tối ưu cho thực phẩm, dược phẩm, bao bì và thiết bị tự động hóa môi trường ẩm ướt.
