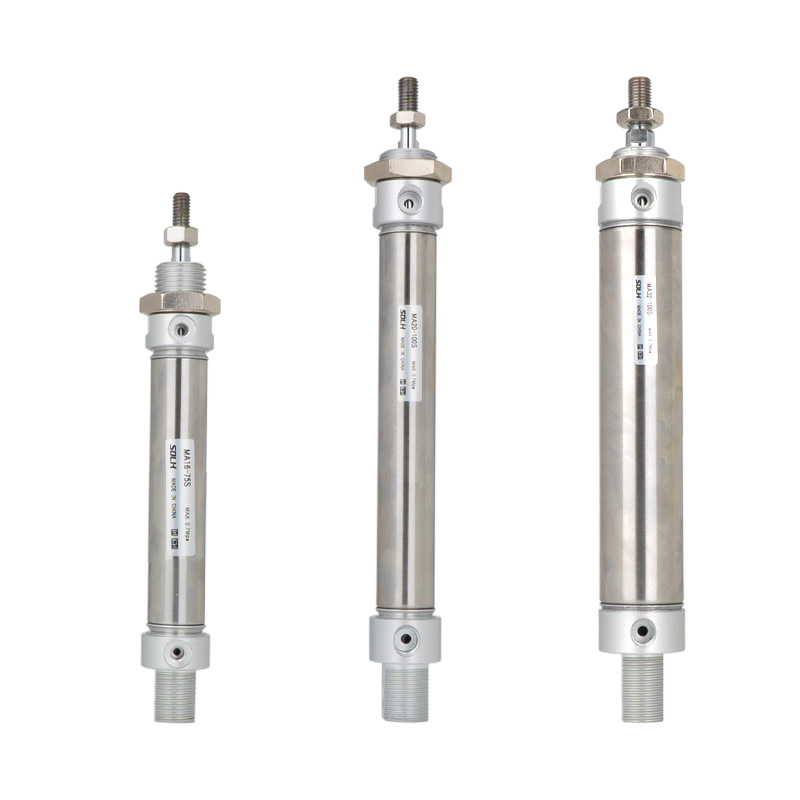

Xi lanh mini bằng thép không gỉ dòng MA (Loại phổ thông tiết kiệm)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh mini bằng thép không gỉ tiết kiệm dòng SOLH MA, kích thước lỗ khoan φ16/20/25/32/40/50/63mm. Có thể hoán đổi cho nhau với dòng SMC CM2/CM3. Hiệu suất chi phí cao, cấu trúc hoàn thiện, kích thước lắp đặt phổ quát và khả năng chống ăn mòn. Áp dụng rộng rãi trong công nghiệp nhẹ, điện tử, đóng gói, thực phẩm và thiết bị tự động hóa nhỏ cho các điều kiện làm việc nhẹ và trung bình, phù hợp với ngân sách, sạch sẽ hoặc ẩm ướt.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Tiêu chuẩn: Tiêu chuẩn nội bộ doanh nghiệp, có khả năng hoán đổi cao với SMC CM2/CM3.

   2. Chất liệu: Thùng & cần piston bằng thép không gỉ 304, nắp đầu bằng hợp kim nhôm, chống gỉ cho môi trường ẩm ướt, axit yếu, kiềm yếu và sạch sẽ.

   3. Cấu trúc: Kết nối nắp và thùng được uốn cong, cấu trúc ổn định và chi phí cạnh tranh, hình trụ thẳng để dễ bảo trì.

   4. Các biến thể hoạt động

     -- MA Tác động kép: Cấp khí ở cả hai đầu, model tiêu chuẩn phổ biến nhất

     -- MSA Single Acting Spring Extend: Tự động kéo dài khi cắt không khí

     -- MTA Single Acting Spring Return: Tự động rút lại khi cắt không khí

     -- MAD Double Rod: Thanh mở rộng về cả hai phía, chuyển động đồng bộ, hành trình hiệu quả gấp đôi

     -- MAJ Điều chỉnh hành trình: Tác động kép với khả năng điều chỉnh hành trình tinh tế để định vị chính xác

   5. Đệm: Đệm chống va chạm cao su tiêu chuẩn; Đệm khí có thể điều chỉnh tùy chọn MAC để giảm tác động và tiếng ồn khi chuyển động tốc độ cao.

   6. Niêm phong: Phốt hai chiều đặc biệt có rãnh chứa dầu, áp suất khởi động thấp, vận hành không dầu, tuổi thọ ≥5 triệu chu kỳ.

   7. Phát hiện vị trí: Tất cả các kiểu máy đều có vòng từ tính tích hợp (hậu tố S), tương thích với công tắc từ tính AirTAC CS1-G hoặc SMC M9B để phản hồi vị trí piston.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu:MA25-100S-CM-FA

Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MA32-75S-CM:Bore32, đột quỵ75, tác động kép, đuôi hình trụ, tích hợp nam châm

     -- MTA20-50S-U: Bore20, hành trình 50, hồi xuân tác động đơn, đuôi phẳng

     -- MAJ40-100S-CA: Bore40, hành trình 100, hành trình có thể điều chỉnh, đuôi hình chữ U

Thông số kỹ thuật phổ quát

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

   1. MA diễn xuất kép

   2. MTA tác động đơn (Hồi xuân @ 0,5MPa)

Biểu mẫu gắn kết & mô hình phái sinh

   1. Tùy chọn lắp đặt & đuôi sau

     -- Đuôi trụ CM: ​​Kiểu lắp thẳng tiêu chuẩn (Phổ biến nhất)

     -- Đuôi CA Clevis: Bản lề phía sau cho cơ cấu xoay

     -- U Đuôi phẳng: Lắp đặt mặt phẳng cho không gian trục hạn chế

     -- Mặt bích FA/FB: Cố định tấm mặt bích trước/sau

     -- Giá đỡ chân LB: Lắp đặt giá đỡ hướng trục bên

     -- Khe đôi SDB: Bản lề kết nối cho chuyển động xoay

   2. Phiên bản phái sinh chính

     -- MA: Tác động kép tiêu chuẩn với nam châm tích hợp

     -- MSA/MTA: Kéo dài lò xo tác động đơn/lò xo hồi vị

     -- MAD: Thanh đôi tác động kép

     -- MAJ: Hành trình tác động kép có thể điều chỉnh được

     -- MAC: Tác động kép với đệm khí có thể điều chỉnh

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy và tải trọng ngang cần thiết, dự trữ ≥50% biên độ an toàn; ưu tiên chọn MA cho các dự án tải nhẹ và trung bình và nhạy cảm với chi phí.

   2. Xác nhận hành trình: Thêm lề hành trình bổ sung 10 ~ 20mm; Hành trình tối đa: tác động kép 500mm, tác động đơn 100mm.

   3. Kết hợp cấu hình

     -- Hoạt động: Tác động kép → MA; hồi xuân tác động đơn → MTA; điều chỉnh hành trình chính xác → MAJ

     -- Đệm: Chọn đệm hơi có thể điều chỉnh MAC khi tốc độ chạy ＞ 500mm/s

     -- Phản hồi vị trí: Tất cả các model được trang bị nam châm tích hợp, phù hợp với công tắc từ CS1-G / M9B

Tóm tắt một câu

     Xi lanh mini bằng thép không gỉ tiết kiệm SOLH MA có thể hoán đổi với dòng SMC CM2/CM3, cung cấp nhiều biến thể và nhiều lựa chọn lắp đặt, bộ truyền động tuyến tính tiết kiệm chi phí cho dây chuyền tự động hóa tải nhẹ và trung bình, đóng gói, thực phẩm và điện tử.
