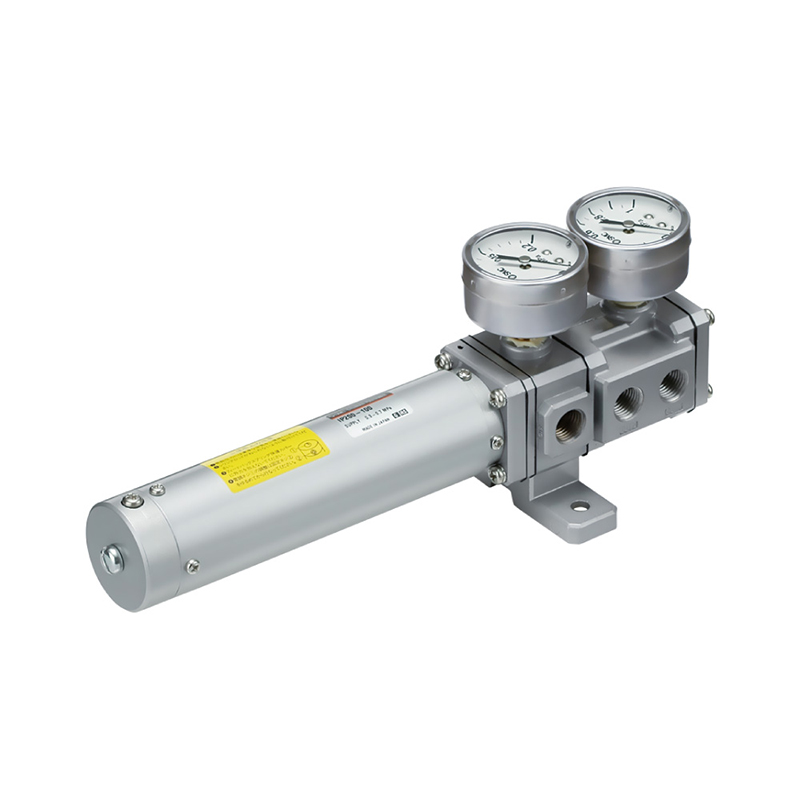

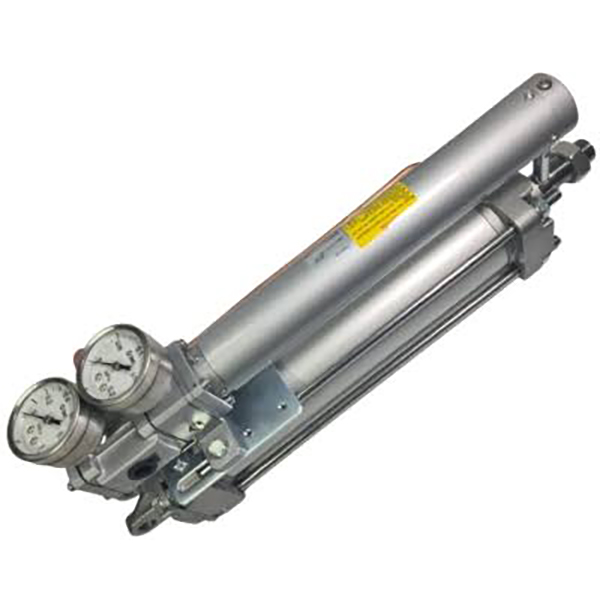

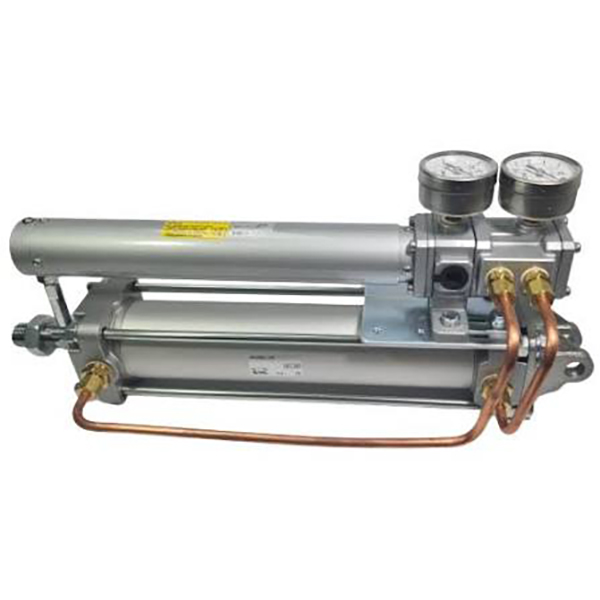

Bộ định vị xi lanh servo thí điểm khí nén dòng IP200

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng IP200 được ra mắt dưới thương hiệu SOLH của Richge Technology là bộ định vị xi lanh servo thí điểm bằng khí nén. Nó cung cấp khả năng điều khiển vị trí tỷ lệ có độ chính xác cao cho các xi lanh tiêu chuẩn, chuyển đổi tuyến tính tín hiệu điều khiển khí nén 0,02 ~ 0,1MPa thành chuyển vị chính xác của cần piston xi lanh. Được điều khiển hoàn toàn bằng không khí mà không cần nguồn điện, đây là một giải pháp định vị an toàn về bản chất cho các môi trường công nghiệp dễ xảy ra cháy nổ.

Thông số kỹ thuật cốt lõi

    1. Thông số cơ bản

     -- Xi lanh tương thích: Lỗ khoan ≥ Ø50mm, hành trình 25~300mm (có thể tùy chỉnh trên mỗi bước tăng 1mm)

     -- Nguyên lý điều khiển: Cơ cấu servo vòi phun dựa trên lý thuyết cân bằng lực

     -- Áp suất không khí cung cấp (SUP): 0,3 ~ 0,7MPa

     -- Tín hiệu điều khiển đầu vào (IN): Tín hiệu khí nén tiêu chuẩn 0,02 ~ 0,1MPa

     -- Nhiệt độ môi trường và trung bình: -5oC ~ +60oC (phiên bản tiêu chuẩn)

     -- Chủ đề cổng: Cổng chính Rc1/4; cổng đo áp suất Rc1/8

     -- Trọng lượng tịnh: Xấp xỉ. 700g (dựa trên kiểu hành trình 100mm)Chỉ số độ chính xác điều khiển · Độ nhạy: ≤ 0,5% F.S.

     -- Độ tuyến tính: ≤ ±2% F.S.

     -- Độ trễ: ≤ 1% F.S.

     -- Độ lặp lại: ≤ ±1% F.S.2.

Nguyên lý làm việc cân bằng lực

     -- Tín hiệu đầu vào: Tín hiệu điều khiển khí nén đi vào cổng IN và đẩy màng ngăn đầu vào.

     -- Khuếch đại servo: Sự dịch chuyển của màng ngăn làm thay đổi khoảng hở so với vòi phun để điều chỉnh áp suất ngược, điều khiển ống cuộn bên trong chuyển đổi mạch khí.

     -- Kích hoạt xi lanh: Khí điều áp thoát ra qua cổng OUT1 / OUT2 để kéo dài hoặc thu lại xi lanh tác động kép.

     - Phản hồi vị trí: Chuyển động của hành trình xi lanh kéo màng phản hồi trở lại thông qua thanh kết nối và lò xo phản hồi để đạt được lực cân bằng với tín hiệu đầu vào; ống quay trở về vị trí trung lập để khóa xi lanh ở vị trí mục tiêu một cách chính xác.

Định nghĩa mã mẫu (IP200-XXX-YY)

     -- IP200: Mã dòng cơ sở

     -- XXX: Hành trình định mức (25/50/100/150/200/250/300mm)

     --YY Hậu tố tùy chọn: Không có hậu tố: Model tiêu chuẩn với lò xo phản hồi bằng thép carbon -T: Được trang bị lò xo phản hồi bằng thép không gỉ -XN: Phiên bản nhiệt độ thấp (-30°C ~ +60°C) -XZ: Phiên bản nhiệt độ cao (-5°C ~ +80°C)

Ví dụ: IP200-200-T → hành trình 200mm, lò xo phản hồi bằng thép không gỉ.

Định nghĩa cổng

     -- SUP: Đầu vào cấp khí chính (0,3~0,7MPa)

     -- IN: Đầu vào tín hiệu điều khiển khí nén (0,02~0,1MPa)

     -- OUT1 / OUT2: Cổng đầu ra kép cho xi lanh tác động kép

     -- EX: Cổng xả

     -- Gauge: Cổng chuyên dụng để lắp đặt đồng hồ đo áp suất

Ưu điểm sản phẩm cốt lõi

     -- Định vị bằng khí nén an toàn chống cháy nổ có độ chính xác cao Độ chính xác định vị có thể so sánh được của hệ thống servo điện; vận hành hoàn toàn bằng không khí và không có bộ phận điện, về bản chất là an toàn cho các khu vực làm việc dễ cháy nổ.

     -- Cấu trúc tích hợp tất cả trong một nhỏ gọn Thiết kế đơn vị tích hợp để gắn trực tiếp vào xi lanh tiêu chuẩn, đơn giản hóa quy trình lắp đặt tại chỗ và bảo trì định kỳ.

     -- Thiết kế hiệu chuẩn thuận tiện Vít điều chỉnh Zero và vít điều chỉnh Span độc lập tích hợp để hiệu chuẩn nhanh tại chỗ mà không cần thêm công cụ.

     -- Nhiều tùy chọn vật liệu để chống ăn mòn Lò xo phản hồi có sẵn bằng các biến thể thép cacbon hoặc thép không gỉ để thích ứng với môi trường nhà xưởng ẩm ướt, ăn mòn.

     -- Phiên bản tùy chỉnh có phạm vi nhiệt độ rộng Các mẫu tùy chọn tiêu chuẩn, nhiệt độ thấp và nhiệt độ cao để đáp ứng các điều kiện công nghiệp có nhiệt độ thay đổi phức tạp.

Kịch bản ứng dụng điển hình

     -- Trạm định vị chính xác: Thiết bị cắt, ép, phủ và xử lý vật liệu tự động

     -- Kiểm soát quy trình công nghiệp: Quy định mở van, kiểm soát độ căng của màng và hệ thống hiệu chỉnh mép màng

     -- Môi trường khắc nghiệt đặc biệt: Thiết bị chống cháy nổ, chống bụi, chống thấm cho nhà máy hóa chất & máy móc khai thác mỏ

     -- Bộ lõi servo khí nén: Đóng vai trò là thành phần điều khiển trung tâm của hệ thống định vị servo khí nén hoàn chỉnh

Hướng dẫn vận hành và lắp đặt

     -- Yêu cầu về nguồn không khí: Không khí cung cấp phải khô và sạch với độ chính xác lọc ≤5μm để tránh tắc nghẽn vòi phun và lỗi định vị.

     -- Tham chiếu hiệu chuẩn: Điều chỉnh điểm 0 và nhịp hoàn chỉnh dưới áp suất nguồn tiêu chuẩn 0,5MPa để có hiệu suất tuyến tính tối ưu.

     -- Hướng lắp đặt: Hỗ trợ lắp đặt ở mọi góc độ; tránh bố trí lắp đặt khiến nước ngưng tụ tích tụ bên trong bộ phận bên trong của thiết bị.

Tóm tắt một câu

     Bộ định vị servo khí nén vòi phun cân bằng lực SOLH IP200 chuyển đổi tuyến tính tín hiệu không khí 0,02 ~ 0,1MPa thành chuyển vị xi lanh chính xác, có độ chính xác định vị cao, vận hành chỉ bằng không khí an toàn cháy nổ, hiệu chuẩn có thể điều chỉnh 0/nhịp và các tùy chọn tùy chỉnh đa nhiệt độ, bộ điều khiển định vị tỷ lệ lý tưởng cho thiết bị hóa chất chống cháy nổ, khai thác mỏ và tự động hóa chính xác.
