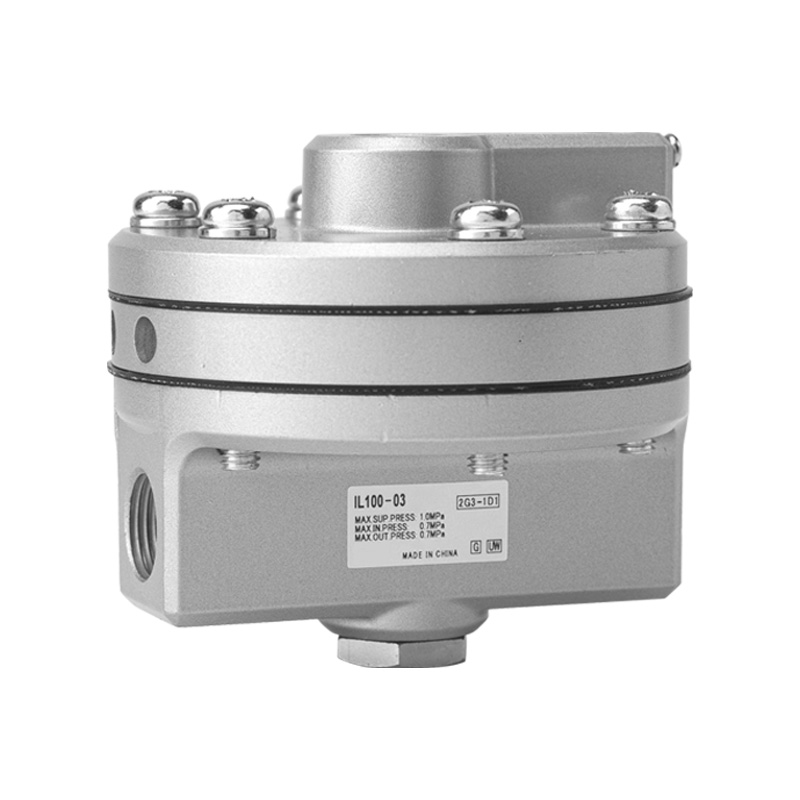

Rơ-le tăng áp chính xác IL100 Series 1:1 (Bộ khuếch đại khí nén)

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng IL100 là rơle tăng áp chính xác 1:1 có thể hoán đổi hoàn toàn với các mẫu chính hãng của SMC, còn được gọi là bộ khuếch đại tín hiệu khí nén hoặc bộ tăng âm lượng. Chức năng cốt lõi của nó là chuyển đổi tín hiệu điều khiển lưu lượng thấp thành đầu ra không khí lưu lượng cao có áp suất bằng nhau. Nó giải quyết hiệu quả các vấn đề phản hồi chậm do đường ống dài và bộ truyền động khí nén thể tích lớn gây ra, có độ chính xác vượt trội, công suất dòng cực lớn và tốc độ phản hồi cực nhanh.

 Chức năng cốt lõi & Nguyên tắc làm việc

  1. Định nghĩa cơ bản

       Bộ khuếch đại âm lượng và tín hiệu khí nén với khả năng theo dõi áp suất chính xác 1:1 (áp suất đầu ra hoàn toàn bằng áp suất tín hiệu đầu vào).

  2. Logic hoạt động

     --SIG (Cổng tín hiệu): Nhận đầu ra áp suất điều khiển dòng chảy thấp từ bộ định vị hoặc bộ điều chỉnh áp suất

     --SUP (Cổng cung cấp): Kết nối với nguồn khí nén chính, áp suất cung cấp tối đa 1,0 MPa

     --OUT (Cổng đầu ra): Cung cấp luồng khí cao ở áp suất giống nhau để điều khiển các bộ truyền động lớn

     --EXH (Cổng xả): Xả nhanh khí dư khi áp suất tín hiệu điều khiển giảm

 3. Giá trị cốt lõi

     Duy trì áp suất tín hiệu chính xác trong khi khuếch đại lưu lượng đầu ra, tăng tốc đáng kể chuyển động của bộ truyền động.

Các tính năng chính cốt lõi

   1. Lưu lượng cực cao và phản hồi tức thì

     -- Công suất lưu lượng tối đa: 6.000 L/phút (ANR) dưới áp suất cung cấp 0,7 MPa

     -- Hệ số lưu lượng Cv = 1,1

     --Hoàn hảo cho đường ống đường dài, xi lanh có lỗ khoan lớn và bộ truyền động màng lớn

   2. Theo dõi áp suất 1:1 có độ chính xác cao

     --Lỗi tuyến tính trong phạm vi ±1% toàn thang đo

     --Độ trễ 1% toàn thang đo

     --Sao chép áp suất chính xác với mức giảm áp suất bằng 0 và không bị trôi trong thời gian dài

   3. Tùy chọn chủ đề nhiều cổng

     --Kích thước cổng: 02 (Rc1/4), 03 (Rc3/8)

     --Chủ đề tiêu chuẩn: Rc; tùy chọn NPT (hậu tố N), luồng song song G (hậu tố F)

     --Bốn cổng chuyên dụng: tín hiệu SIG, nguồn SUP, đầu ra OUT, ống xả EXH

   4. Nhiệt độ rộng và các phiên bản tùy chỉnh đặc biệt

     --Mẫu tiêu chuẩn: -5 ~ +60oC

     --Phiên bản L nhiệt độ thấp: -30 ~ +60oC

     --Phiên bản T nhiệt độ cao: -5 ~ +100oC

     --Phiên bản S không có đồng: Tương thích với sản xuất chất bán dẫn & khí trơ có độ tinh khiết cao

   5. Cấu trúc nhỏ gọn bền bỉ

     --Thân chính: Hợp kim nhôm sơn phủ chống ăn mòn màu bạc

     --Trọng lượng tịnh: 0,56 kg

     --Hai phương pháp lắp: Cài đặt ren trực tiếp; giá đỡ kim loại tùy chọn (hậu tố B)

Bảng thông số kỹ thuật đầy đủ

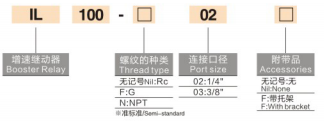

Giải thích mã mẫu (IL100-□-□-□-□)

   Ví dụ: IL100-02-N-L-B

     --IL100: Mã dòng cơ sở

     --02 / 03: Kích thước cổng (1/4" / 3/8")

     --Hậu tố chủ đề: N=chủ đề NPT; không có hậu tố=Rc; Sợi F=G

     --Hậu tố phiên bản đặc biệt: L=nhiệt độ thấp; T=nhiệt độ cao; S=không có đồng

     --B: Được trang bị giá đỡ (không có hậu tố = không có giá đỡ)

   Mô hình tiêu chuẩn chung

     --IL100-02: Cổng Rc1/4, nhiệt độ tiêu chuẩn, không có giá đỡ

     --IL100-03-B: Cổng Rc3/8, nhiệt độ tiêu chuẩn, có giá đỡ

     --IL100-N03-L: Ren NPT 3/8, biến thể chịu nhiệt độ thấp

Kịch bản ứng dụng điển hình

     --Van điều khiển quá trình: Van điều chỉnh bằng khí nén & bộ truyền động màng ngăn, kết hợp với bộ định vị để tăng tốc độ truyền động

     --Đường ống dẫn khí của thiết bị ở khoảng cách xa: Loại bỏ phản ứng chậm do ống dài giữa bộ phát và bộ truyền động gây ra

     --Xi lanh khí nén thể tích lớn: Bộ truyền động cơ khí nâng, kẹp và hành trình lớn hạng nặng

     --Vòng định vị có độ chính xác cao: Hệ thống khí nén yêu cầu theo dõi áp suất chính xác và phản ứng nhanh

     --Thiết bị bán dẫn và khí có độ tinh khiết cao: Biến thể S không chứa đồng dành cho môi trường quy trình sạch

Tóm tắt một câu

     Rơle tăng áp có thể hoán đổi cho nhau SOLH IL100 mang lại khả năng theo dõi áp suất chính xác 1:1, lưu lượng cao tối đa 6000 L/phút và độ tuyến tính cao ±1% với phản hồi cực nhanh, được thiết kế đặc biệt để loại bỏ độ trễ truyền động chậm trong hệ thống khí nén có thể tích lớn và đường ống dài.
