Hướng dẫn tuyến tính dòng HFZ Bộ kẹp khí nén song song

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH HFZ là loại kẹp song song có độ cứng cao được trang bị dẫn hướng tuyến tính con lăn/bi tích hợp, được dẫn động bằng cơ cấu đồng bộ piston và thanh răng & bánh răng kép. Có thể hoán đổi hoàn toàn với dòng SMC MHZ2.

     Ba biến thể hoạt động có sẵn:

     -- HFZ: Loại tiêu chuẩn tác động kép

     -- HFSZ: Tác động đơn thường đóng (kẹp lò xo, giữ khi tắt nguồn)

     -- HFTZ: Tác động đơn thường mở (nhả lò xo, mở khi tắt nguồn) Thích hợp cho các ứng dụng kẹp chính xác nhẹ và tải trung bình thông thường, lắp ráp tự động và các ứng dụng bộ hiệu ứng cuối rô-bốt.

Cấu trúc cốt lõi & Nguyên tắc hoạt động

  1. Hộp số: Truyền động đồng bộ piston + thanh răng & bánh răng kép. Hai hàm duy trì chuyển động song song hoàn hảo mà không bị lệch hoặc lệch.

  2. Hệ thống dẫn hướng: Dẫn hướng tuyến tính con lăn/bóng tích hợp với các chốt định vị ở phía dưới để tránh dịch chuyển. Độ cứng tuyệt vời, độ chính xác lặp lại cao và khả năng chịu tải bù mạnh.

  3. Chế độ hoạt động

     -- HFZ Tác động kép: Cung cấp không khí cho sản xuất đóng/mở, liên tục đa năng

     -- HFSZ Single Acting NC: Nguồn cấp khí mở hàm; kẹp lò xo khi cắt không khí (giữ phôi khi tắt nguồn)

     -- HFTZ Tác động đơn SỐ: Nguồn cung cấp không khí đóng hàm; lò xo mở ra khi không khí bị cắt (tự động nhả nguồn)

  4. Cấu tạo: Thân bằng hợp kim nhôm, hàm bằng thép không gỉ, tích hợp vòng từ. Rãnh chuyển đổi từ tính hai mặt; nhiều bề mặt lắp đặt: đáy / bên / xuyên lỗ.

  5. Độ chính xác của vị trí: ± 0,01 mm (đường kính 6 ~ 25); ± 0,02 mm (đường kính 32 ~ 40), ổn định khi đạp xe tần số cao.

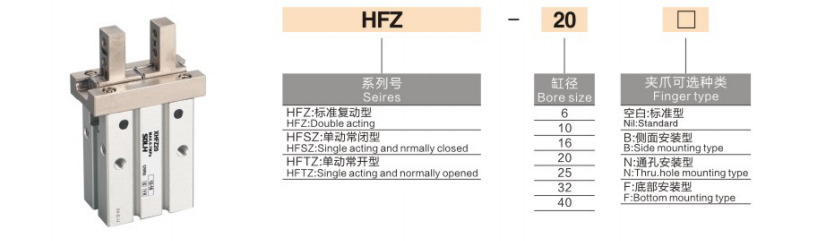

Quy tắc mã hóa mô hình hoàn chỉnh

 1. Ví dụ mẫu:HFZ20N-M9BW

 2. Tham chiếu đơn hàng tiêu chuẩn

     HFZ25N-M9BW Bore 25, tác động kép, gắn xuyên lỗ, công tắc từ M9B với cáp 1m.

Thông số kỹ thuật lõi phổ quát

Bảng tham chiếu hành trình và lực kẹp (0,5MPa, Hàm tiêu chuẩn)

⚠️ Lưu ý quan trọng: Lực kẹp hiệu quả giảm khi chiều dài mở rộng hàm L tăng. Việc xác minh tải với hệ số an toàn ≥1,5 là bắt buộc.

Kịch bản ứng dụng ưa thích

  ✅ Lựa chọn dòng HFZ nếu:

     -- Cần thay thế trực tiếp cho SMC MHZ2; yêu cầu chức năng giữ/nhả nguồn khi tắt nguồn một lần

     -- Kẹp song song chính xác với tải trọng nhẹ và trung bình: Thiết bị điện tử 3C, phần cứng chính xác, ép phun, thiết bị đóng gói

     -- Cần có độ cứng cao và khả năng chịu tải bù đắp cho các trạm lắp ráp chính xác và bộ phận tác động cuối của rô-bốt

     -- Gắn đa hướng linh hoạt: lắp đặt xuyên lỗ / bên hông / phía dưới để có cơ chế tích hợp nhỏ gọn

Nguyên tắc lựa chọn chính

   1.Chọn kích thước lỗ khoan theo trọng lượng phôi và chế độ kẹp (kẹp bên ngoài / bên trong), đảm bảo lực kẹp ≥1,5 lần tải trọng thực tế

   2. Lựa chọn chế độ hoạt động

     -- Kẹp liên tục khi tắt nguồn → HFSZ thường đóng

     -- Tự động nhả nguồn → HFTZ thường mở

     -- Sản xuất hàng loạt liên tục mà không cần lò xo an toàn → Tác động kép HFZ

  3. Lựa chọn lắp đặt: Lỗ khai thác tiêu chuẩn (trống) / lỗ xuyên qua (N) / giá đỡ bên (B) để vừa với bệ hoặc giá đỡ

  4. Phát hiện vị trí: Trang bị công tắc từ -M9□, khe cắm 2 bên hỗ trợ 2 công tắc phản hồi tín hiệu đóng & mở

  5. Kiểm soát tải trọng bù: Giới hạn chiều dài mở rộng hàm L, tránh vượt quá mô men uốn cho phép của thanh dẫn hướng tuyến tính

Tóm tắt một câu

     Bộ kẹp khí nén song song dẫn hướng tuyến tính SOLH HFZ sử dụng dẫn hướng con lăn/bóng và truyền động đồng bộ bánh răng cưa, có sẵn các biến thể HFZ tác động kép, NC HFSZ và NO HFTZ tác động đơn với nhiều tùy chọn ngàm và độ chính xác cao ±0,01mm, có thể hoán đổi trực tiếp với MHZ2, giải pháp kẹp chính xác có độ cứng cao lý tưởng cho robot EOAT, 3C, phần cứng và cụm tự động hóa chung.
