Bộ kẹp khí nén trục xoay loại Y dòng HFY

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH HFY là kẹp gắp xoay hình chữ Y nhỏ gọn được điều khiển bằng cơ cấu đòn bẩy và piston đơn, thay thế trực tiếp cho SMC MHC2. Đặc điểm cốt lõi: khuếch đại mô-men xoắn đòn bẩy cho lực kẹp mạnh, góc mở xoay lớn, thân máy mỏng cho không gian lắp đặt chật hẹp. Lý tưởng cho các bộ phận nhỏ tròn, cong và không đều, được sử dụng rộng rãi trong các trạm lắp ráp điện tử, phần cứng, bộ phận nhựa và hạng nhẹ.

Cấu trúc cốt lõi & Nguyên tắc làm việc

   1. Truyền động: Piston đơn đẩy cụm đòn bẩy trục để chuyển chuyển động tuyến tính thành chuyển động xoay kiểu chữ Y. Cấu trúc đòn bẩy khuếch đại mô-men xoắn đầu ra để kẹp mạnh mẽ.

   2. Chế độ hoạt động

     -- HFY: Tác động kép (tiêu chuẩn) – điều khiển không khí hai chiều để đóng và mở

     -- HFTY: Kẹp cấp khí thường mở tác động đơn; lò xo tự động mở sau khi mất áp suất

   3. Góc xoay: Mở tối đa +30°, đóng quá mức -10°, tổng xoay hiệu quả xấp xỉ. 40°, cung cấp đủ khoảng trống khi mở để lấy các bộ phận.

   4. Cấu tạo: Thân nhôm anod cứng, hàm có độ bền cao, vòng từ tính tích hợp. Ba bề mặt lắp đặt (dưới/bên/phía sau). Van tiết lưu điều chỉnh tích hợp để kiểm soát tốc độ độc lập.

   5. Độ chính xác của vị trí: Độ chính xác định vị lặp lại ± 0,02mm, ổn định để chọn hàng chính xác ở mức độ nhẹ.

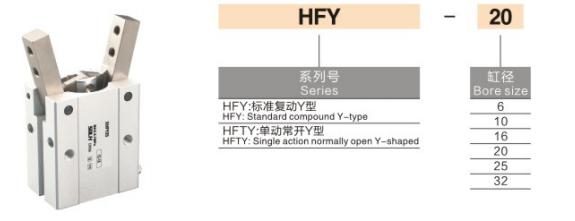

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu:HFY20-M9BW

  2. Tham chiếu đơn hàng tiêu chuẩn

     HFY25-M9BW Bore 25, tác động kép, gắn công tắc từ M9BW (cáp 1m).

Thông số kỹ thuật lõi phổ quát

Góc xoay & Bảng mô-men xoắn (@0,5MPa, Hàm tiêu chuẩn)

⚠️ Lưu ý quan trọng: Mô-men xoắn kẹp giảm khi chiều dài phần mở rộng của hàm tăng lên. Hệ số an toàn ≥1,5 phải được bảo lưu trong quá trình tính toán tải.

Kịch bản ứng dụng ưa thích

   ✅ Ưu tiên HFY nếu:

     -- Phôi là các bộ phận thu nhỏ hình tròn, hình vòng cung hoặc không đều (thiết bị đầu cuối điện tử, vỏ nhựa nhỏ)

     -- Yêu cầu góc mở tương đối lớn (~40°) trong phạm vi lắp đặt giới hạn

     - Bố trí thiết bị hạn chế chiều cao/chiều rộng; Cấu trúc xoay chữ Y tiết kiệm nhiều không gian hơn so với kẹp song song

     - Tải nhẹ 5kg, đạp xe tần số cao, yêu cầu thiết bị truyền động tiết kiệm chi phí

     -- Cần lắp ba bề mặt linh hoạt để có dụng cụ tùy chỉnh nhỏ gọn

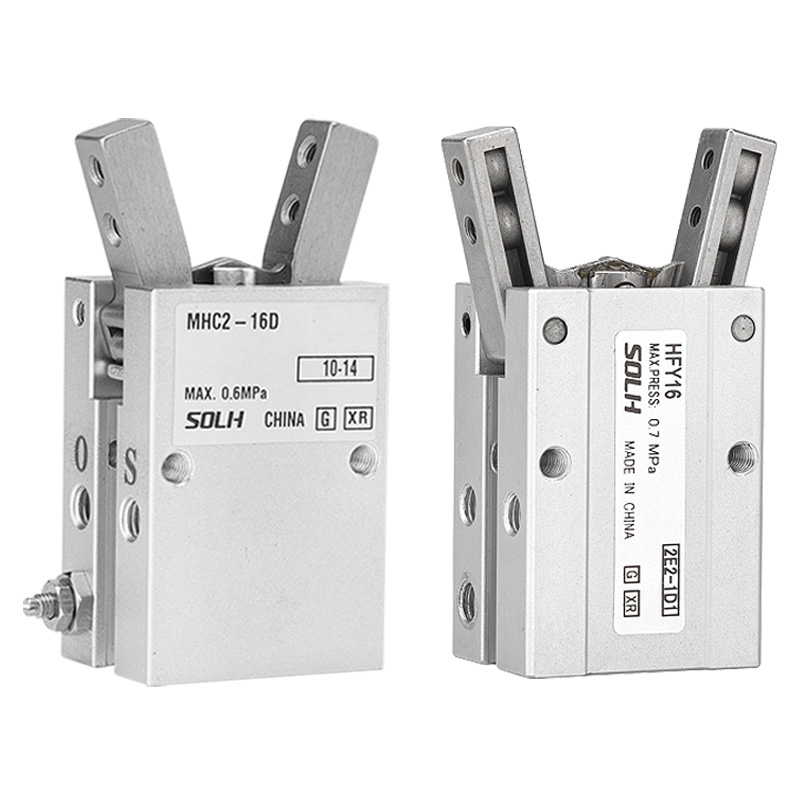

So sánh lựa chọn: HFY VS SMC MHC2

Nguyên tắc lựa chọn chính

   1. Lựa chọn lỗ khoan dựa trên khối lượng phôi và độ mở rộng của hàm

     -- Tải nhẹ ≤1kg → ø6/10; Tải trung bình 1~5kg → ø16~32

   2. Lựa chọn chế độ hoạt động

     -- Sản xuất liên tục chung → tác động kép HFY

     -- Cần mở tự động sau khi cắt điện → HFTY tác động đơn KHÔNG

   3. Bố trí lắp đặt

     -- Ưu tiên lắp ở phía dưới mặc định; gắn bên cho chiều rộng hẹp; giá đỡ phía sau cho các trạm trung chuyển dây chuyền lắp ráp

   4. Điều chỉnh tốc độ

     - Sử dụng van tiết lưu có thể điều chỉnh tích hợp để kiểm soát tốc độ xoay và tránh tác động lên phôi

   5. Phản hồi về vị trí

     -- Lắp công tắc từ CMSH/DS1-G trên rãnh kép để phát hiện trạng thái đóng & mở hoàn toàn

Tóm tắt một câu

     Bộ kẹp khí nén xoay trục loại Y SOLH HFY sử dụng cấu trúc khuếch đại mô-men xoắn đòn bẩy piston đơn, có sẵn ở dạng HFY tác động kép và tác động đơn NO HFTY, gắn ba bề mặt với van tiết lưu tích hợp và khe chuyển đổi từ tính, thay thế hiệu quả về mặt chi phí cho MHC2 để chọn tải ánh sáng tần số cao các bộ phận nhỏ tròn và không đều trong 3C, thiết bị tự động hóa phần cứng và nhựa.
