Bộ kẹp khí nén mở rộng kiểu trục 180° HFR

Thương hiệu: SOLH của Richge Technology

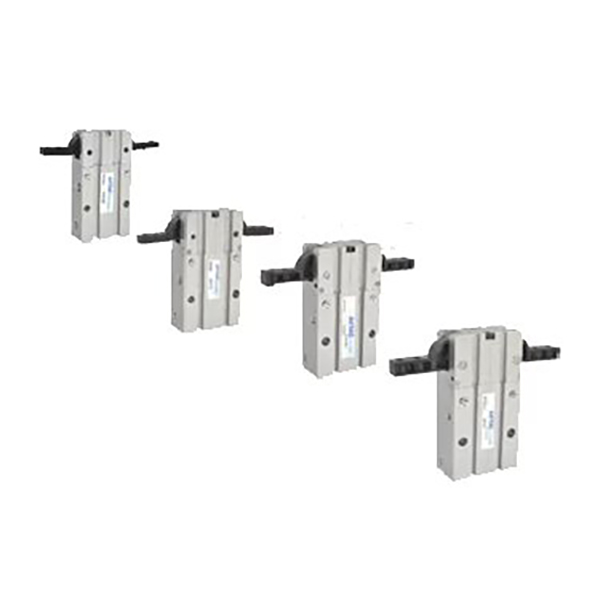

Tổng quan về sản phẩm

     Dòng SOLH HFR là loại kẹp khí nén 2 hàm mở rộng 180° được dẫn động bằng trục liên kết trục. Điểm mạnh cốt lõi: mở hàm hoàn toàn 180° để có khoảng hở tối đa, khả năng tránh cơ học tuyệt vời, ba bề mặt lắp phổ biến, cấu trúc chống bụi tích hợp và nam châm vĩnh cửu được lắp sẵn. Đây là sự lựa chọn thiết bị truyền động phổ biến cho các trạm tải nhẹ yêu cầu khoảng hở xoay lớn để loại bỏ nhiễu khi gắp và đặt cũng như khả năng kẹp phôi trên phạm vi rộng.

Cấu trúc cốt lõi và tính năng làm việc

     -- Nguyên lý hoạt động: Piston đẩy cụm liên kết trục để dẫn động hai hàm để chuyển động quay. Góc xoay hàm đơn đạt 90°, hàm tạo thành đường thẳng khi mở hoàn toàn để tối đa hóa không gian tránh.

     -- Đặc tính hành động: Tác động kép theo tiêu chuẩn; cung cấp không khí để kẹp, đảo ngược không khí để mở. Góc mở tối đa 180°±2°, góc quá đóng -2°~-5° để định vị ổn định.

     -- Bảo vệ khỏi bụi và mài mòn: Cấu trúc chống bụi được tối ưu hóa ở phần hàm dành cho môi trường bụi bặm. Tấm tách kim loại cách ly các bề mặt ma sát để giảm mài mòn và kéo dài tuổi thọ.

     -- Lắp đặt linh hoạt: Ba mặt lắp (bên hông/dưới/phía sau). Việc định vị các lỗ chốt ở đế dưới giúp cải thiện độ chính xác của việc lắp ráp và tính nhất quán trong việc định vị lặp lại.

     -- Khả năng tương thích cảm biến: Nam châm vĩnh cửu được trang bị cho tất cả các thông số kỹ thuật. Các rãnh cảm biến tròn trên thành bên hỗ trợ lắp đặt trực tiếp các công tắc từ tính CMSH/DMSH(S) mà không cần thêm giá đỡ.

Quy tắc mã hóa mô hình hoàn chỉnh

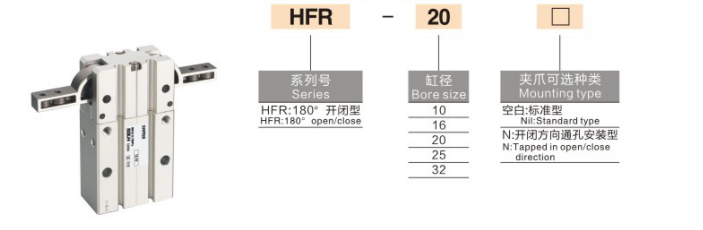

   1. Ví dụ về mẫu:HFR20N+2CMSH

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- HFR16: Lỗ khoan 16, model cơ bản tác động kép không có công tắc từ

     -- HFR25N: Lỗ khoan 25, phiên bản lắp xuyên lỗ

     -- HFR32+2CMSH: Lỗ khoan 32, được trang bị hai công tắc từ CMSH

Thông số kỹ thuật lõi phổ quát (Tác động kép @ 0,5MPa)

Lợi thế cạnh tranh cốt lõi

   1. Mở cực rộng 180° để tránh cơ học hoàn toàn

     -- Hàm căn chỉnh theo đường thẳng ở toàn bộ hành trình, mang lại khoảng hở tối đa để giải quyết các vấn đề cản trở phôi, lý tưởng cho việc chọn khoang sâu và thành phần có lỗ mở hẹp.

   2. Cấu trúc liên kết trục nhẹ hiệu quả

     -- Thiết kế liên kết đơn giản giúp giảm 15% trọng lượng thân so với các kẹp song song tương đương, phản hồi nhanh phù hợp với chu kỳ tải nhẹ tần số cao.

   3. Chống bụi và chống mài mòn trong điều kiện xưởng khắc nghiệt

     -- Bịt hàm đặc biệt ngăn chặn sự xâm nhập của mảnh vụn; máy tách kim loại chống ma sát đảm bảo tuổi thọ chu kỳ ≥5 triệu lần.

   4. Gắn ba mặt cộng với các chốt định vị để dễ dàng vận hành

     -- Các lỗ lắp đa hướng cùng với các chốt định vị phía dưới cho phép định tâm nhanh và định vị lặp lại nhất quán để bố trí dụng cụ phức tạp.

   5. Nam châm tích hợp, sẵn sàng cho việc lắp đặt cảm biến

     -- Nam châm vĩnh cửu tích hợp tiêu chuẩn và các rãnh trượt chuyên dụng giúp loại bỏ các thiết bị lắp thêm, tiết kiệm chi phí linh kiện và thời gian lắp ráp.

Hình thức lắp đặt & Ứng dụng công nghiệp điển hình

   1. Tùy chọn lắp đặt

   -- Gắn bên: Tay nắm mở rộng theo chiều ngang để di chuyển phôi có kích thước rộng trên dây chuyền lắp ráp

   -- Lắp phía dưới: Nâng theo chiều dọc cộng với chuyển động tránh để lấy khuôn và thùng chứa có khoang sâu

   -- Lắp phía sau: Kẹp khoảng hở hai bên dành cho các trạm hạn chế dễ bị nhiễu cơ học

   2. Các kịch bản ứng dụng điển hình

     -- 3C & Electronics: Khung giữa di động, ngăn chứa pin và vỏ nhựa lớn

     -- Linh kiện ô tô: Chuyển vỏ đèn, tấm nội thất và các bộ phận cao su lớn

     -- Đóng gói & Hậu cần: Tránh chọn thùng carton lớn, pallet và vật liệu đóng gói

     -- Tự động hóa chung: Các trạm bốc/dỡ, luân chuyển và lắp ráp yêu cầu khoảng trống 180°

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan dựa trên khối lượng phôi và mô-men xoắn kẹp

     -- 10 ≤0,5kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Dự trữ biên độ an toàn ≥30%.

   2. Xác nhận hành trình vung vợt

     -- Chọn HFR nếu cần tránh khoảng trống tối đa 180°; chọn MHW2 nếu chỉ kẹp góc rộng mà không bị nhiễu nặng.

   3. Kết hợp cấu hình

     -- Điều khiển khóa liên động PLC: Lắp đặt 2 công tắc CMSH để theo dõi trạng thái đóng & mở hoàn toàn.

     -- Yêu cầu lắp đặt: Phiên bản tiêu chuẩn có chốt định vị để định vị phía dưới; chọn hậu tố N để cài đặt xuyên lỗ.

Tóm tắt một câu

     Bộ kẹp khí nén mở rộng 180° loại trục xoay SOLH HFR sử dụng cơ cấu xoay liên kết với độ hở hàm hoàn toàn 180°, lắp ba bên, kết cấu chống bụi và nam châm tích hợp; thiết bị truyền động tải nhẹ được ưu tiên cho các trạm lấy và đặt tự động, các trạm quay vòng yêu cầu không gian tránh cơ học lớn trong 3C, thiết bị ô tô và đóng gói.
