Xi lanh mini bằng thép không gỉ dòng DSNU | Xi lanh khí nén chống ăn mòn tiêu chuẩn ISO 6432

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

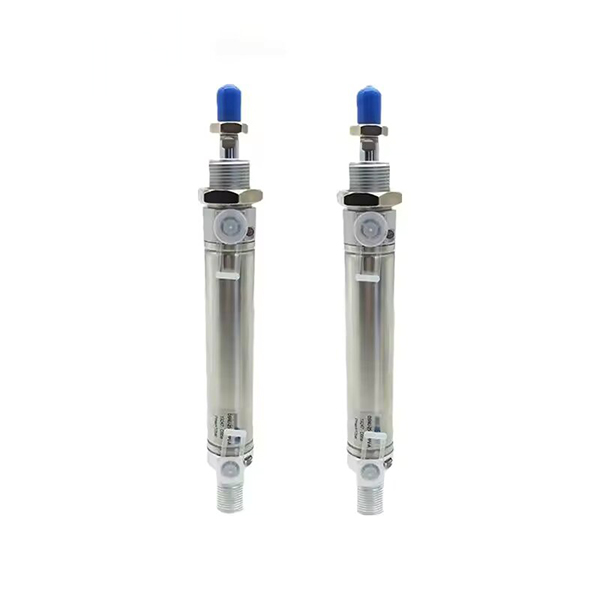

     Dòng SOLH DSNU là xi lanh khí nén mini bằng thép không gỉ hiệu suất cao hoàn toàn tuân thủ các tiêu chuẩn quốc tế ISO 6432 và CETOP RP52P. Nó có phạm vi lỗ khoan từ φ8 đến φ63mm, có ống xi lanh và thanh piston hoàn toàn bằng thép không gỉ SUS304, đệm khí nén tự điều chỉnh, khả năng chống ăn mòn vượt trội và tuổi thọ cực dài. Tương thích với dòng FESTO DSNU, SMC CM2 và Airtac MG, nó được sử dụng rộng rãi trong thực phẩm, dược phẩm, điện tử, đóng gói, dệt may và các kịch bản tự động đặc biệt với điều kiện làm việc ẩm, axit yếu và kiềm yếu.

  1.1 Tiêu chuẩn toàn cầu và khả năng thay thế hoàn toàn

     Được sản xuất theo đúng tiêu chuẩn công nghiệp phổ quát ISO 6432 và CETOP RP52P, tất cả các kích thước lắp đặt và thông số kỹ thuật giao diện đều được thống nhất trên toàn cầu. Nó đạt được khả năng thay thế hoàn toàn với các xi lanh mini thương hiệu quốc tế chính thống, hỗ trợ thay thế không sửa đổi và nâng cấp hàng loạt thiết bị tự động tiêu chuẩn.

  1.2 Cấu trúc chống ăn mòn hoàn toàn bằng thép không gỉ

     Sử dụng ống xi lanh và thanh piston bằng thép không gỉ SUS304 cao cấp, phù hợp với nắp đầu bằng hợp kim nhôm rèn. Cấu trúc vật liệu tích hợp mang lại hiệu suất chống gỉ, chống ăn mòn và độ bền cao tuyệt vời, thích ứng hoàn hảo với môi trường khắc nghiệt như độ ẩm cao, bụi, axit yếu và kiềm yếu, vượt xa các xi lanh nhôm mini thông thường về độ bền.

  1.3 Cấu trúc công ty uốn bằng con lăn

     Áp dụng công nghệ hàn kín con lăn chuyên nghiệp để kết nối nắp cuối với cấu trúc tổng thể chặt chẽ và chắc chắn, khả năng chống rung vượt trội và hoạt động ổn định. Hình dạng thẳng tròn được sắp xếp hợp lý có cấu trúc đơn giản, việc tháo gỡ và bảo trì hàng ngày thuận tiện, giảm chi phí vận hành sau này.

  1.4 Tùy chọn chuyển động đa dạng & loại ngắn nhỏ gọn

     • DSNU diễn xuất kép: Chuyển động tịnh tiến hút gió hai đầu, loại tiêu chuẩn phổ biến nhất cho tự động hóa tuyến tính thông thường.

     • DSNU-…-P Diễn xuất Đơn lẻ (Đẩy ra): Cấu trúc lò xo đẩy ra, tự động mở rộng sau khi mất điện cho các tình huống cài đặt lại an toàn.

     • DSNU-…-R Diễn xuất Đơn (Kéo lại): Cấu trúc lò xo hồi vị, tự động rút lại sau khi mất điện dành cho cơ cấu định vị bảo vệ.

     • DSNU-…-PPV Đệm Tự Điều Chỉnh: Bộ đệm khí nén tự điều chỉnh thông minh hai đầu, không cần điều chỉnh thủ công, phù hợp cho hoạt động tốc độ cao ở phạm vi áp suất tối đa.

     • DSNU-S Loại ngắn: Chiều dài tổng thể ngắn hơn 35mm và chiều rộng hẹp hơn 40% so với loại tiêu chuẩn, được tùy chỉnh cho các tình huống lắp đặt không gian cực hẹp.

  1.5 Hệ thống đệm kín & ma sát thấp được nâng cấp

     Tiêu chuẩn được trang bị đệm đàn hồi (P) giúp giảm tiếng ồn và va đập cơ bản; Đệm không khí tự điều chỉnh PPV cải tiến tùy chọn, thích ứng với phạm vi áp suất tối đa 0,1 ~ 1,0MPa với bộ đệm thích ứng tự động để di chuyển thường xuyên ở tốc độ cao. Được trang bị phốt composite ma sát thấp hai chiều và rãnh chứa dầu tích hợp, xi lanh có áp suất khởi động cực thấp, vận hành không dầu ổn định và tuổi thọ hơn 8 triệu chu kỳ.

  1.6 Cấu hình cảm ứng từ chính xác

     Vòng từ tính tích hợp tùy chọn (mã A) tương thích với các công tắc từ dòng FESTO SMT và SMC M9B, thực hiện phát hiện vị trí piston chính xác theo thời gian thực và điều khiển liên kết tín hiệu PLC, hỗ trợ định vị chu trình tự động và giám sát thông minh.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

 1. Cấu trúc mô hình điển hình: DSNU25-100-PPV-A-MQ

  2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình từ tính đệm PPV tác động kép: DSNU32-75-PPV-A-MQ (đường kính 32mm, hành trình 75mm, lắp mặt bích bên, trang bị từ tính)

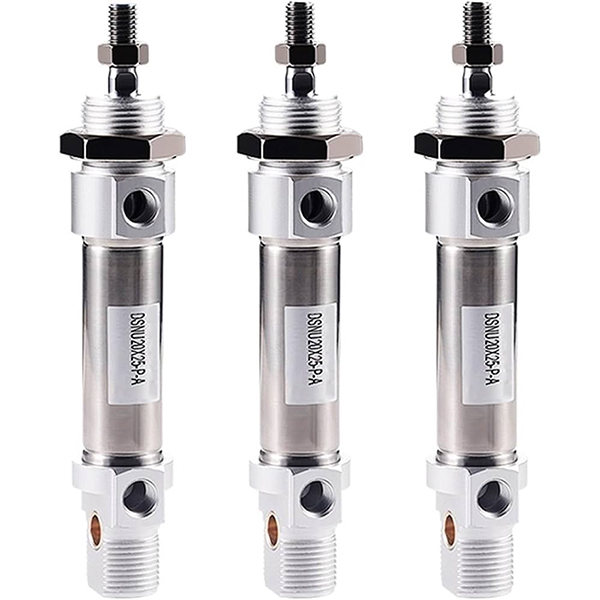

     • Mẫu đệm đàn hồi tác động kép loại ngắn: DSNU-S20-50-P-A (đường kính 20mm, hành trình 50mm, thân ngắn siêu nhỏ gọn, trang bị nam châm)

     • Mô hình hồi xuân tác động đơn lẻ: DSNU16-30-R-P-A (đường kính 16mm, hành trình 30 mm, đặt lại lò xo, trang bị từ tính)

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Biểu đồ tham chiếu lực đẩy và lực căng lý thuyết 0,5MPa (Thanh đơn)

  4.1 Dữ liệu hiệu suất tác động kép (DSNU)

  4.2 Dữ liệu hiệu suất tác động đơn (DSNU-R Spring Return)

5. Biểu mẫu gắn kết & mô hình đạo hàm

  5.1 Phương pháp lắp phổ biến đa dạng

     • Mặt bích cổng bên MQ: Mặt bích tiêu chuẩn gắn cố định với cửa hút gió bên, loại phổ biến nhất cho bố trí tự động hóa thông thường

     • Mặt bích cổng trục MA: Thiết kế cửa hút gió hướng trục, đặc biệt thích ứng với không gian lắp đặt hướng trục hạn chế

     • Gắn trực tiếp MH: Cấu trúc cố định trực tiếp nắp cuối, thân siêu mỏng để lắp đặt trong không gian hẹp

     • Bộ kẹp KP: Chức năng khóa tích hợp để cố định vị trí hành trình tùy ý và định vị chống lệch

     • Mặt bích FA/FB trước/sau: Cố định mặt bích phẳng phía trước và phía sau, hoàn toàn tương thích với các phụ kiện lắp đặt tiêu chuẩn ISO

  5.2 Chuỗi đạo hàm cốt lõi

     • Tiêu chuẩn DSNU: Loại tác động kép phổ biến với bộ đệm đàn hồi hoặc không khí dành cho tự động hóa chung

     • DSNU-S Loại ngắn: Thân máy rút ngắn nhỏ gọn, dành riêng cho các tình huống lắp đặt không gian cực hẹp

     • DSNU-…-P/R Diễn xuất đơn lẻ: Mô hình tác động đơn lò xo đẩy/lò xo hồi phục để thiết lập lại điều kiện làm việc an toàn

     • DSNU-…-PPV Đệm Tự Điều Chỉnh: Bộ đệm thích ứng thông minh, được ưu tiên cho hoạt động tuần hoàn thường xuyên tốc độ cao

6. So sánh lựa chọn DSNU vs CM2 vs MG

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn lỗ khoan: Chọn kích thước lỗ khoan phù hợp theo trọng lượng tải thực tế, dự trữ hơn 50% biên độ an toàn. Ưu tiên dòng DSNU để vận hành tốc độ cao, chống ăn mòn và phù hợp với nhu cầu tiêu chuẩn quốc tế.

     2. Lựa chọn nét vẽ: Hành trình làm việc thực tế cộng với giới hạn an toàn 10~20mm; tuân theo giới hạn hành trình tiêu chuẩn: tác động kép 500mm, tác động đơn 150mm.

     3. Cấu hình chức năng: Chọn đệm khí tự điều chỉnh PPV để vận hành tốc độ cao (>500mm/s); chọn loại ngắn DSNU-S cho không gian lắp đặt hẹp; khớp với vòng từ + công tắc SMT/M9B để phát hiện vị trí tự động.

Tóm tắt một câu

     Xi lanh mini bằng thép không gỉ SOLH DSNU ISO 6432 có cấu trúc hoàn toàn bằng thép không gỉ chống ăn mòn, bộ đệm thông minh tự điều chỉnh, hoạt động lâu dài không dầu và các tùy chọn lắp đặt đa dạng, phục vụ như một giải pháp xi lanh mini phổ quát tiêu chuẩn cao cho thực phẩm, dược phẩm, thiết bị tự động hóa điện tử và môi trường khắc nghiệt.
