Xi lanh đôi nhỏ gọn dòng CXSJ | Xi lanh đôi Piston đôi siêu mỏng

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Cấu trúc cốt lõi

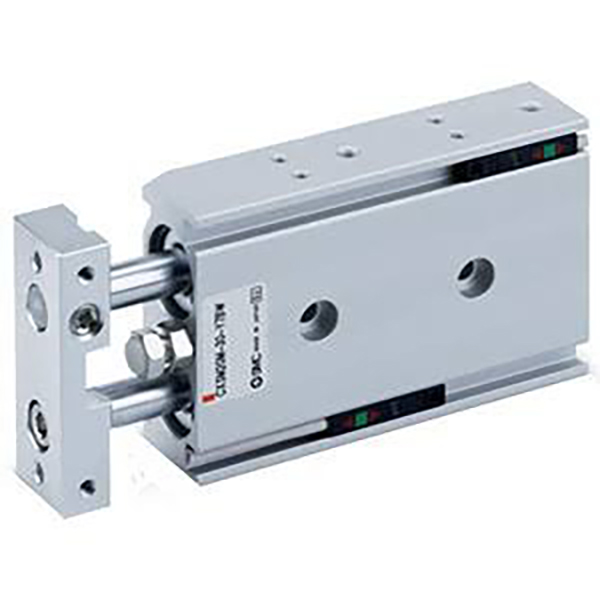

Dòng SOLH CXSJ là phiên bản siêu nhỏ gọn nâng cấp của xi lanh đôi CXS tiêu chuẩn. Thông qua cấu trúc tích hợp hai piston và thanh dẫn hướng kép, nó mang lạilực đẩy gấp đôi so với xi lanh đơn và đạt được độ chính xác xoay bằng 0 là ± 0,1°. Được tối ưu hóa với chiều dài ngắn hơn, chiều rộng hẹp hơn và trọng lượng nhẹ hơn so với các mẫu CXS truyền thống, dòng CXSJ có tính năng lắp linh hoạt hơn và được thiết kế đặc biệt để gắp và đặt, vận chuyển vật liệu, định vị chính xác và các ứng dụng ép tải nhẹ trong không gian tự động hóa cực kỳ hạn chế.

Ưu điểm về kết cấu cốt lõi

• Tích hợp Piston kép và Thanh dẫn hướng kép: Cấu hình ổ trượt (M) và ổ bi (L) tùy chọn với kích thước tổng thể phổ quát, cân bằng độ bền, độ chính xác và chi phí cho các điều kiện làm việc đa dạng.

• Đế chuyển đổi từ tính có thể đảo ngược: Hỗ trợ lắp đặt 4 hướng mà không bị cản trở về cấu trúc, cho phép phát hiện vị trí đa góc linh hoạt và điều chỉnh lắp trái/phải đối xứng.

• Bộ đệm tiêu chuẩn & Thiết kế từ tính: Được trang bị bộ đệm cao su hai đầu giúp đệm ổn định; vòng từ tích hợp (hậu tố Z) được dành riêng cho việc lắp đặt công tắc từ. Không có tùy chọn đệm khí (AZ), đệm cao su đóng vai trò giảm xóc tiêu chuẩn.

• Thiết kế cổng kép cho lỗ khoan nhỏ: Kích thước lỗ khoan φ6 và φ10 hỗ trợ đường ống dọc trục và đường ống bên, tối ưu hóa đáng kể cách bố trí đường ống trong các bố trí thiết bị siêu nhỏ gọn.

Phân loại dòng phụ lõi (Loại vòng bi & thanh)

Dòng CXSJ bao gồm bốn mẫu lõi để đáp ứng các tình huống làm việc với tải nặng tốc độ thấp, độ chính xác cao và đầu ra kép, đáp ứng đầy đủ các nhu cầu tự động hóa nhỏ gọn.

Quy tắc đặt tên mô hình hoàn chỉnh

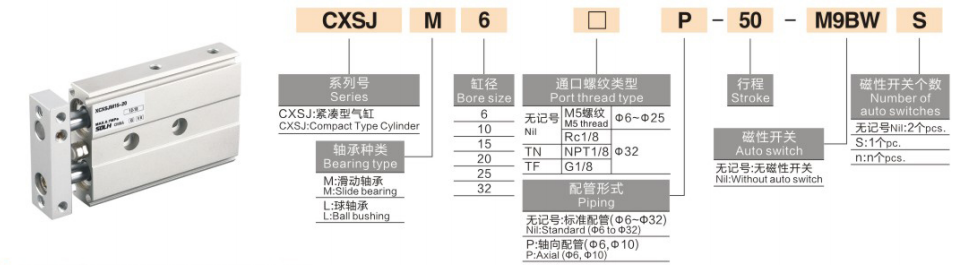

Ví dụ về mẫu: CXSJL20-50Z-M9B

1. Định nghĩa mã đặt tên

1. Mã loạt: CXSJ + loại ổ trục & thanh truyền (M / L / WM / WL)

2. Kích thước lỗ khoan: 6/10/15/20/25/32mm (phạm vi lỗ khoan tiêu chuẩn đầy đủ)

3. Đột quỵ tiêu chuẩn: 5/10/15/20/25/30/40/50/75/100mm (hành trình tối đa: 100mm)

4. Cấu hình vòng đệm & vòng từ

￮ Z: Cấu hình tiêu chuẩn (vòng từ tích hợp + đệm cao su hai đầu, tương thích với lắp đặt công tắc từ)

￮ Không có hậu tố Z: Loại không có từ tính (không có công tắc từ tính)

￮ Ghi chú: Dòng CXSJ chỉ hỗ trợ tùy chọn đệm cao su, không có đệm khí (AZ)

5. Công tắc từ: Tùy chọn D-M9B, D-A93, D-M9N; được lắp đặt trực tiếp trên các rãnh bên với khả năng tương thích đế đảo ngược 4 hướng

6. Khóa thiết bị (Tùy chọn): R (khóa rút), P (khóa mở rộng)

Thông số kỹ thuật tiêu chuẩn chung

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, không khí khô)

• Chế độ hoạt động: Dẫn động piston kép tác động kép (đầu ra lực đẩy kép)

• Phạm vi áp suất làm việc: 0,1~0,7MPa (φ6: tối thiểu 0,15MPa; φ10~φ32: tối thiểu 0,1MPa)

• Bằng chứng áp lực: 1,05MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường không có băng)

• Tốc độ vận hành: 30~800mm/s (loại tốc độ cao CXSJL lên tới 800mm/s; CXSJM 30~600mm/s)

• Độ chính xác chống xoay: ± 0,1° (độ chính xác xoắn bằng 0, phù hợp với dòng CXS tiêu chuẩn)

• Chế độ đệm: Chỉ đệm cao su hai đầu (không có tùy chọn đệm khí)

• Kích thước cổng đường ống

￮ φ6 / φ10: M5×0.8 (hỗ trợ đường ống kép hướng trục và bên)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (chỉ đường ống bên)

• Phương pháp lắp: Gắn 3 mặt (dưới/trên/bên); Đế đảo ngược hỗ trợ lắp đặt đối xứng trái và phải

Dữ liệu lực đẩy và lực căng lý thuyết (@0,5MPa, Đơn vị: N)

Cấu trúc piston đôi cung cấplực đầu ra gấp đôi so với xi lanh một piston có cùng kích thước lỗ khoan

So sánh sự khác biệt cốt lõi của CXSJ và CXS

CXSJ là phiên bản nâng cấp siêu nhỏ gọn của CXS, được tối ưu hóa đặc biệt cho các kịch bản tự động hóa trong không gian hẹp

Hướng dẫn lựa chọn nhanh

1. Lựa chọn loại vòng bi và thanh truyền: Chọn CXSJM cho môi trường chịu tải nặng và bụi bẩn chịu mài mòn; chọn CXSJL để có chuyển động tịnh tiến thường xuyên và mượt mà ở tốc độ cao; áp dụng CXSJWM/CXSJWL cho đầu ra thanh hai đầu và hoạt động đồng bộ song phương.

2. Lựa chọn phiên bản mẫu: Ưu tiên CXSJ cho nhu cầu về không gian siêu nhỏ gọn và đường ống hướng trục; chọn CXS tiêu chuẩn nếu cần có đệm khí hoặc khả năng chống va đập nặng.

3. Lựa chọn cấu hình từ tính: Chọn hậu tố Z để phát hiện vị trí bằng công tắc từ; bỏ qua Z đối với các trường hợp không có từ tính và nhạy cảm với nhiễu từ.

4. Lựa chọn lỗ khoan và hành trình: Xác định kích thước lỗ khoan theo tải trọng thực tế và nhu cầu lực đẩy; phạm vi hành trình tiêu chuẩn là 5 ~ 100mm (giới hạn hành trình tối đa: 100mm).

Tóm tắt một câu

     Xi lanh đôi siêu nhỏ gọn dòng SOLH CXSJ có lực đẩy cao hai thanh piston, độ chính xác xoay ±0,1° bằng 0, kích thước siêu mỏng được tối ưu hóa và lắp linh hoạt 4 hướng, là giải pháp khí nén tối ưu để gắp và đặt, định vị và nhấn nhẹ với độ chính xác cao trong thiết bị tự động siêu hạn chế.
