Xi lanh thanh kép dòng CXS

Xi lanh thanh đôi dòng CXS | Xi lanh khí nén nhỏ gọn không quay có độ cứng cao

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Cấu trúc cốt lõi

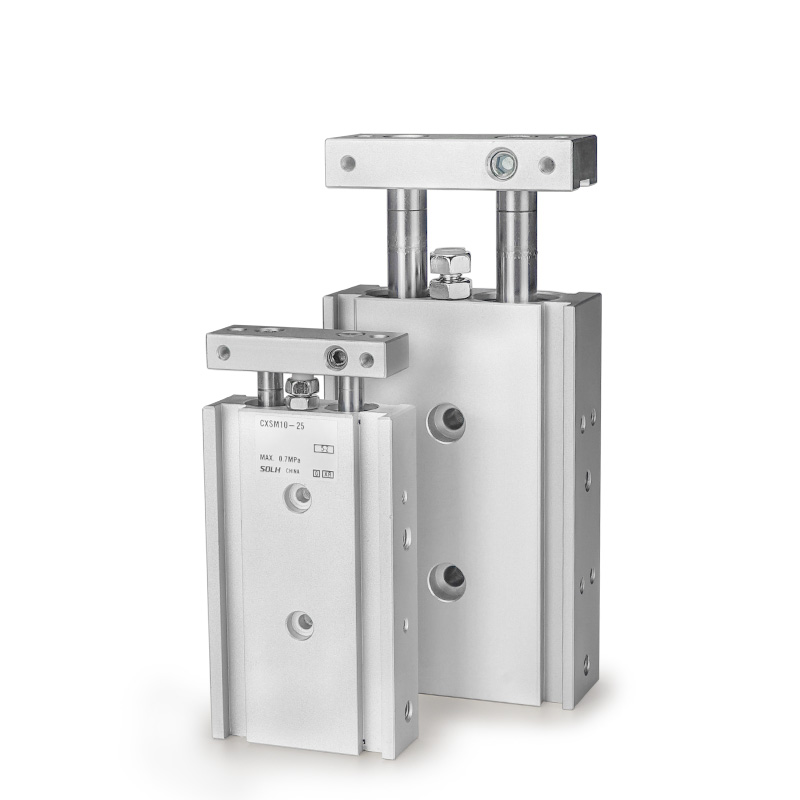

     Dòng SOLH CXS là xi lanh đôi loại mỏng có độ cứng cao sử dụng cấu trúc piston đôi và thanh dẫn hướng kép tích hợp. Với thanh kép đồng trục và dẫn động pít-tông kép đồng bộ, nó mang lại lực đẩy gần như gấp đôi so với xi-lanh đơn, kết hợp với hiệu suất xoay cực kỳ chính xác ±0,1°. Với độ cứng tuyệt vời và khả năng chịu tải ngang mạnh mẽ, xi lanh này không cần thêm phụ kiện dẫn hướng, hoàn toàn phù hợp cho chuyển động tuyến tính có độ chính xác cao như gắp và đặt, chuyển vật liệu, định vị và ép nhẹ trong không gian tự động nhỏ gọn.

Ưu điểm về kết cấu cốt lõi

• Tích hợp Piston kép và Thanh dẫn hướng kép: Cấu hình ổ trục trượt (M) và ổ bi (L) tùy chọn với kích thước tổng thể hoàn toàn phổ biến, tương thích với các điều kiện làm việc đa dạng và ngân sách chi phí.

• Thiết kế từ tính & đệm tiêu chuẩn: Vòng từ tính tích hợp (hậu tố Z tiêu chuẩn) dự trữ các vị trí để lắp đặt công tắc từ tính trực tiếp mà không cần thêm giá đỡ. Đệm cao su hai đầu là tiêu chuẩn; đệm không khí là tùy chọn cho các mẫu có lỗ khoan lớn để loại bỏ tác động ở tốc độ cao.

• Tích hợp độ cứng cao: Cấu trúc thanh đôi tích hợp giúp tăng cường đáng kể độ ổn định cấu trúc tổng thể, chống lại tải trọng ngang và tải trọng lệch tâm một cách hiệu quả, đảm bảo độ chính xác chuyển động tuyến tính ổn định và có thể lặp lại.

Phân loại dòng phụ lõi (Loại vòng bi & thanh)

Dòng CXS bao gồm bốn mẫu chính, hoàn toàn phù hợp với tải nặng tốc độ thấp, độ chính xác tốc độ cao và các kịch bản làm việc xuyên thanh song phương cho thiết bị tự động hóa nhỏ gọn.

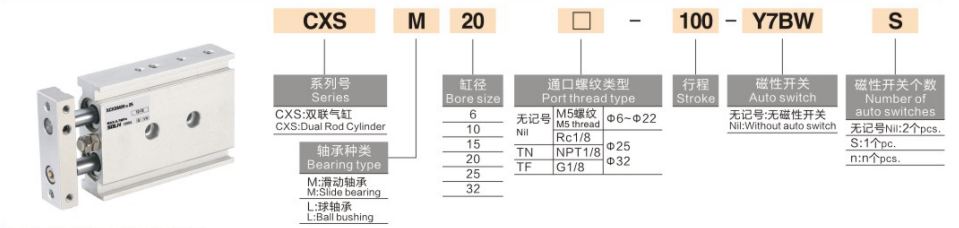

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: CXSM20-50Z-M9B

1. Định nghĩa mã đặt tên

1. Mã loạt: CXS + loại ổ trục & thanh truyền (M / L / WM / WL)

2. Kích thước lỗ khoan: 6/10/15/20/25/32mm (phạm vi lỗ khoan tiêu chuẩn đầy đủ)

3. Đột quỵ tiêu chuẩn: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (hành trình tối đa: 100mm)

4. Cấu hình vòng đệm & vòng từ

￮ Z: Cấu hình tiêu chuẩn (vòng từ tích hợp + đệm cao su hai đầu, tương thích với lắp đặt công tắc từ)

￮ AZ: Đệm không khí (chỉ dành cho lỗ khoan lớn φ20/25/32, dành cho các tình huống chống va đập tốc độ cao và tải nặng)

￮ Không có hậu tố Z: Loại không có từ tính (không có khả năng cài đặt công tắc từ tính)

5. Công tắc từ: Tùy chọn D-M9B, D-A93, D-M9N và các mẫu khác; được lắp đặt trực tiếp trên các rãnh bên của thanh dẫn hướng mà không cần giá đỡ

6. Khóa thiết bị (Tùy chọn): R (khóa cuối rút lại), P (khóa cuối kéo dài)

Thông số kỹ thuật tiêu chuẩn chung

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, không khí khô)

• Chế độ hoạt động: Dẫn động đồng bộ hai piston tác động kép (đầu ra lực đẩy kép)

• Phạm vi áp suất làm việc: 0,1~0,7MPa (áp suất làm việc tối thiểu: 0,1MPa)

• Bằng chứng áp lực: 1,05MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường thông thường không có băng)

• Tốc độ vận hành: 30~300mm/s (Loại tốc độ cao CXSL lên tới 400mm/s)

• Độ chính xác chống xoay: ±0,1° (độ chính xác cực cao, độ xoắn gần như bằng 0)

• Chế độ đệm: Đệm cao su hai đầu theo tiêu chuẩn; đệm không khí (AZ) tùy chọn cho lỗ khoan φ20/25/32

• Kích thước cổng đường ống

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Phương pháp lắp: Gắn 3 mặt (dưới / trên / bên), lắp đặt linh hoạt thích ứng với nhiều cách bố trí thiết bị nhỏ gọn khác nhau

Dữ liệu lực đẩy và lực căng lý thuyết (@0,5MPa, Đơn vị: N)

Cấu trúc piston đôi cung cấplực đầu ra gấp đôi so với xi lanh một piston có cùng kích thước lỗ khoan

Hướng dẫn lựa chọn nhanh

1. Lựa chọn loại vòng bi và thanh truyền: Chọn CXSM cho điều kiện làm việc chịu mài mòn và tải nặng; chọn CXSL để vận hành tốc độ cao và cực kỳ êm ái; áp dụng CXSWM/CXSWL cho nhu cầu đầu ra thông qua thanh song phương và nhu cầu vận hành hai bên.

2. Lựa chọn cấu hình từ tính: Chọn hậu tố Z có vòng từ tính tích hợp để phát hiện vị trí hành trình; bỏ qua hậu tố Z cho các trường hợp ứng dụng không có từ tính.

3. Lựa chọn cấu hình bộ đệm: Trang bị đệm khí AZ cho điều kiện làm việc tốc độ cao, hành trình dài và va đập cao; áp dụng đệm cao su tiêu chuẩn cho các kịch bản chung thông thường.

4. Lựa chọn lỗ khoan và hành trình: Xác nhận kích thước lỗ khoan theo yêu cầu lực đẩy và tải trọng thực tế; phạm vi hành trình tiêu chuẩn là 5 ~ 100mm với giới hạn hành trình tối đa là 100mm.

Tóm tắt một câu

     Xi lanh thanh đôi dòng SOLH CXS có đầu ra lực đẩy kép pít-tông kép, độ chính xác quay bằng 0,1°, khả năng chịu tải ngang cao và bộ đệm không khí tùy chọn, đóng vai trò là giải pháp dẫn động có độ chính xác cao, tiết kiệm chi phí cho các trạm định vị, ép và chuyển tự động nhỏ gọn.
