Xi lanh mini bằng thép không gỉ ngắn dòng CM3 | Xi lanh khí nén siêu nhỏ gọn thế hệ mới

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

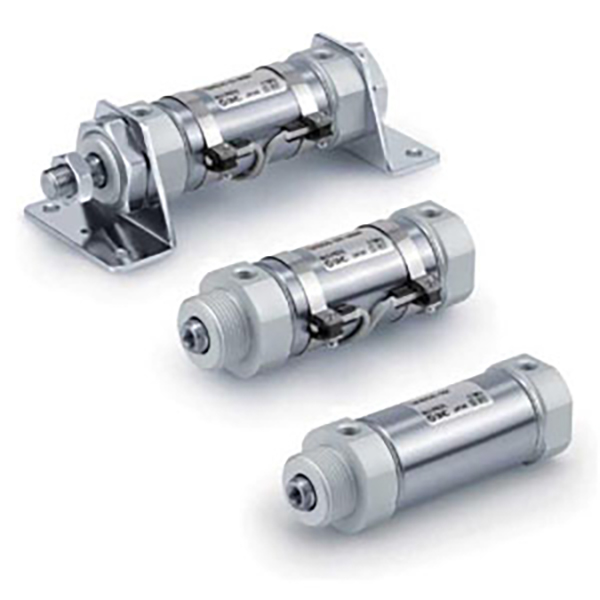

     Dòng SOLH CM3/CDM3 là loại xi lanh mini bằng thép không gỉ loại ngắn thế hệ mới được tối ưu hóa để thay thế nâng cấp cho dòng CM2 truyền thống. Nó bao gồm các kích thước lỗ khoan từ φ20 đến φ40, có chiều dài tổng thể giảm tối đa 29mm và trọng lượng nhẹ hơn 21% so với CM2. Với thân máy siêu nhỏ gọn, hoàn toàn bằng thép không gỉ 304, vận hành không dầu và thiết kế đường ống 4 chiều, nó thích ứng hoàn hảo với không gian hạn chế, ẩm ướt, axit & kiềm yếu và điều kiện làm việc sạch sẽ. Được sử dụng rộng rãi trong các ngành công nghiệp thực phẩm, y tế, điện tử và đóng gói cho các nhiệm vụ chuyển động tuyến tính có độ chính xác trung bình.

  1.1 Xây dựng vật liệu tiêu chuẩn & cao cấp

     Hoàn toàn tuân thủ các tiêu chuẩn có thể hoán đổi cho nhau của JIS B 8356. Toàn bộ ống xi lanh, cần piston và nắp cuối đều sử dụng thép không gỉ 304 chất lượng cao, mang lại hiệu suất chống gỉ và chống ăn mòn tuyệt vời. Nó hoạt động ổn định trong môi trường ẩm ướt, điều kiện làm việc axit yếu/kiềm yếu và xưởng sản xuất sạch với khả năng thích ứng môi trường mạnh mẽ.

  1.2 Cấu trúc siêu nhỏ gọn tích hợp

     Áp dụng khóa ren nắp cuối và cấu trúc ống xi lanh tích hợp, kích thước tổng thể được giảm thiểu đáng kể. Thiết kế đường ống 4 chiều cải tiến (khoảng cách 90°) mang đến khả năng tự do lắp đặt cực cao, giải quyết vấn đề khó khăn khi lắp đặt trong không gian thiết bị hẹp và hiện thực hóa cách bố trí linh hoạt các trạm tự động.

  1.3 Các loại chuyển động đa dạng để bao phủ toàn bộ kịch bản

     • Tác động kép (CM3B) : Chuyển động tịnh tiến hút gió hai đầu, loại phổ biến nhất cho truyền động tuyến tính tự động tiêu chuẩn.

     • Tác động đơn (CM3S/T) : S = Lò xo hồi lại, T = Lò xo kéo dài; tự động thiết lập lại sau khi tắt nguồn cho các tình huống ưu tiên an toàn.

     • Thanh đôi (CM3W) : Đầu ra thanh hai đầu, chuyển động ổn định đồng bộ và hành trình hiệu quả gấp đôi dành cho các cơ cấu liên kết đặc biệt.

     • Thanh không quay (CM3K) : Cần piston chống xoắn lục giác, không quay trong quá trình vận hành đáp ứng yêu cầu định vị có độ chính xác cao.

  1.4 Niêm phong cao cấp và tuổi thọ lâu dài

     Được trang bị vòng đệm hai chiều có độ ma sát thấp và rãnh chứa dầu tích hợp, xi lanh có áp suất khởi động cực thấp và hoạt động ổn định. Thiết kế bôi trơn không dầu tiêu chuẩn đáp ứng các tiêu chuẩn công nghiệp sạch. Cấu trúc chống mài mòn được tối ưu hóa đảm bảo tuổi thọ sử dụng hơn 8 triệu chu kỳ, giúp giảm đáng kể tần suất bảo trì thiết bị.

  1.5 Cấu hình bộ đệm và cảm ứng linh hoạt

     Đệm cao su tiêu chuẩn giúp giảm sốc cơ bản và giảm tiếng ồn; Bộ đệm không khí loại A tùy chọn để vận hành thường xuyên ở tốc độ cao nhằm loại bỏ tác động cuối cùng. Model CDM3 đi kèm với vòng từ tích hợp, tương thích với các công tắc từ dòng M9B/A93/Z73 để phản hồi tín hiệu vị trí thời gian thực và điều khiển liên kết tự động PLC; Phiên bản không từ tính CM3 dành cho chuyển động tuần hoàn đơn giản.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Cấu trúc mô hình điển hình: CDM3B25-100Z

 2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình tác động kép từ tính: CDM3B32-50Z (đường kính φ32, hành trình 50mm, vòng từ tích hợp, tác động kép)

     • Mô hình hồi xuân tác động đơn lẻ: CDM3S20-25Z (lỗ khoan φ20, hành trình 25 mm, đặt lại lò xo)

     • Mô hình chính xác không quay: CDM3K40-100Z (đường kính φ40, hành trình 100mm, thanh lục giác chống xoắn)

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Dữ liệu lực đẩy và lực căng lý thuyết 0,5MPa

 4.1 Bảng lực đẩy và lực căng tác dụng kép (CM3B)

  4.2 Bảng hiệu suất tác động đơn (CM3S Spring Return)

5. Các kiểu lắp đặt & mô hình phái sinh

  5.1 Phương pháp lắp đặt đa dạng

     • B Loại cơ bản: Lắp đặt trực tiếp thông qua ren nắp cuối, phương pháp lắp phổ biến nhất và tiết kiệm chi phí.

     • Núi chân L: Được cố định bằng giá đỡ hướng trục để lắp đặt theo chiều ngang ổn định.

     • Mặt bích F/G: Lắp đặt mặt bích bên có thanh/không có thanh để định vị cố định theo chiều dọc.

     • Ngàm khoan CD/D: Kết nối khoan đơn / khoan đôi cho các tình huống xoay và liên kết.

     • Núi E Trunnion: Cấu trúc trục bên không cần thanh cho chuyển động xoay linh hoạt.

  5.2 Chuỗi đạo hàm cốt lõi

     • CDM3B: Loại tác động kép từ tính (model phổ thông tiêu chuẩn)

     • CDM3S/T: Loại tác động từ đơn (lò xo hồi vị/lò xo kéo dài)

     • CDM3W: Loại tác động kép thanh từ

     • CDM3K: Loại thanh lục giác không quay có từ tính

     • CDM3R: Kiểu lắp trực tiếp siêu mỏng dành cho các trạm có không gian hạn chế

6. So sánh lựa chọn CM3 và CM2

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn lỗ khoan: Xác nhận kích thước lỗ khoan theo trọng lượng tải thực tế, dự trữ không dưới 50% biên độ an toàn. Ưu tiên dòng CM3 cho điều kiện làm việc có lực đẩy trung bình, sạch sẽ và chống ăn mòn.

     2. Lựa chọn nét vẽ: Hành trình làm việc thực tế cộng với giới hạn an toàn 10~20 mm. Tuân theo các quy tắc hành trình tiêu chuẩn: tác động kép 300mm, tác động đơn 100mm.

     3. Cấu hình chức năng: Chọn B cho chuyển động tịnh tiến kép thông thường; S cho các kịch bản an toàn thiết lập lại lò xo tác động đơn; K cho nhu cầu định vị chống xoắn có độ chính xác cao.

Tóm tắt một câu

     Xi lanh mini ngắn bằng thép không gỉ thế hệ mới SOLH CM3 có thân máy siêu nhẹ, chống ăn mòn hoàn toàn bằng thép không gỉ 304, hoạt động lâu dài không dầu và phương pháp lắp đặt đa dạng, cung cấp các giải pháp chuyển động tuyến tính lực đẩy trung bình có độ ổn định cao và tiết kiệm không gian cho thiết bị tự động hóa sạch thực phẩm, y tế, điện tử và đóng gói.
