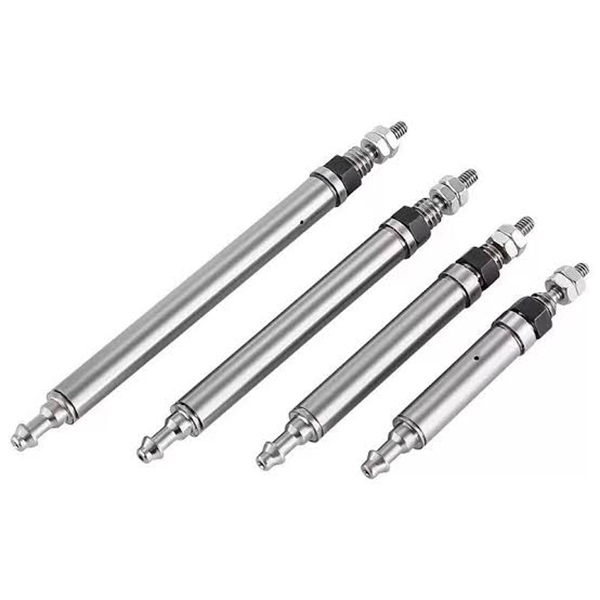

Xi lanh chốt thu nhỏ dòng CJ1 (Xi lanh khí siêu nhỏ φ2,5 / φ4mm)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH CJ1 là các xi lanh loại chốt tác động đơn/kép siêu nhỏ. Ưu điểm cốt lõi: thiết kế nhỏ gọn siêu nhỏ, kết cấu nhẹ, lực đẩy đầu ra thấp và phản ứng nhanh. Được thiết kế để lái xe chính xác trong không gian hạn chế, các tác vụ đẩy và kéo tải vi mô, các trạm thu nhỏ cho thiết bị điện tử & tự động hóa 3C. Nó là thiết bị truyền động cốt lõi cho các ứng dụng tự động hóa vi mô.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Loại truyền động: Tác động đơn (trở về mùa xuân) & Tác động kép. Tùy chọn lỗ khoan: φ2,5 (độc quyền tác động đơn); φ4 (có sẵn cho tác động đơn/kép).

     -- Đặc điểm cấu trúc: Thân tròn, thanh piston chốt thanh mảnh, không có đệm tích hợp, lắp ren cuối cơ bản. Đường kính thân ngoài của mẫu φ4 chỉ 4mm, trọng lượng tịnh chỉ vài gam.

     -- Hiệu suất động: Cấu trúc không có đệm cho phép piston phản ứng nhanh. Tốc độ hoạt động: 50~500mm/s, thích hợp cho các chuyển động hành trình ngắn tần số cao.

     -- Chất liệu & Đệm kín: Thân nhôm anod cứng, các bộ phận bịt kín NBR, thiết kế không chứa dầu, tương thích với môi trường xưởng sạch sẽ hoặc hơi dầu.

     -- Lắp đặt linh hoạt: Phiên bản cơ bản có ren ở cả hai đầu để cố định trục. Hướng cổng trên đầu thanh có thể được điều chỉnh ±90°, thuận tiện cho việc định tuyến ống ở những nơi chật hẹp.

Quy tắc mã hóa mô hình hoàn chỉnh

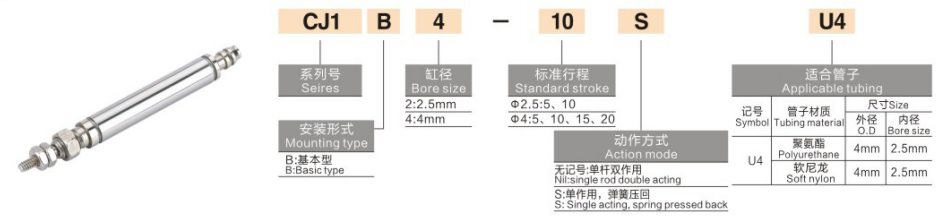

   1. Ví dụ mẫu:CJ1B4-10SU4

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CJ1B2-10SU4: Lỗ khoan 2.5, hành trình 10, lò xo hồi vị tác động đơn

     -- CJ1B4-15U4: Lỗ khoan 4, hành trình 15, tác động kép

     -- CJ1B4-5SU4: Lỗ khoan 4, hành trình 5, lò xo hồi vị tác động đơn

Thông số kỹ thuật lõi phổ quát (Áp suất cung cấp 0,5MPa)

Lợi thế cạnh tranh cốt lõi

   1. Kích thước siêu nhỏ cho không gian lắp đặt chật hẹp

     -- Lỗ khoan tối thiểu φ2,5, đường kính thân ngoài φ4, trọng lượng chỉ 2~3,5g, dễ dàng tích hợp vào bố trí thiết bị siêu nhỏ gọn.

   2. Lái xe tuyến tính có độ chính xác lực đẩy thấp

     -- Lực đẩy đầu ra nằm trong khoảng 0,64 ~ 6,3N @ 0,5MPa, lý tưởng cho tải vi mô 100g, tránh hư hỏng do va đập đối với các phôi nhỏ mỏng manh.

   3. Đáp ứng nhanh tần số cao

     -- Cấu trúc không có đệm mang lại khả năng truyền động nhanh, hỗ trợ vận hành hành trình ngắn ≥300 chu kỳ mỗi phút để tăng hiệu quả sản xuất.

   4. Vận hành không dầu và tuổi thọ dài

     -- Hệ thống bịt kín NBR hỗ trợ khí nén không dầu cho môi trường sản xuất sạch sẽ; tuổi thọ cơ khí ≥3 triệu chu kỳ.

   5. Hướng cổng điều chỉnh & lắp ráp đơn giản

     - Cổng khí phía thanh có thể xoay ±90°. Ren ngoài hai đầu cho phép khóa trục trực tiếp mà không cần giá lắp thêm, đơn giản hóa việc vận hành tại chỗ.

Tùy chọn lắp đặt & Ứng dụng công nghiệp điển hình

   1. Hình thức lắp đặt

     -- Gắn ren dọc trục: Vít trực tiếp cả hai đầu vào thiết bị để thực hiện chuyển động đẩy-kéo thẳng

     -- Gắn giá đỡ bên: Giá đỡ thu nhỏ tùy chọn để lắp đặt bên, thích hợp cho việc lái xe xích đu hoặc lái xe bên

   2. Các kịch bản ứng dụng điển hình

     -- 3C & Điện tử: Kiểm tra độ bền của nút di động, kẹp bộ phận vi nhựa, đẩy và định vị chip

     -- Thiết bị đo chính xác: Chuyển mạch van mini, định vị bằng sợi quang, cơ chế điều chỉnh tinh tế

     -- Tự động hóa chung: Tải/dỡ thành phần vi mô, bóc nhãn nhẹ, dẫn động đồ gá thu nhỏ

     -- Thiết bị y tế: Dụng cụ chuyển động bằng kính thiên văn nhỏ, động cơ đẩy vi chất lỏng, cụm định vị chính xác

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan theo tải trọng

     -- φ2,5 cho tải ≤50g；φ4 cho tải 50~100g. Dự trữ mức an toàn tối thiểu 50% do đặc tính lực đẩy thấp.

   2. Xác nhận hành trình

     - Chọn hành trình theo khoảng cách di chuyển cần thiết; ưu tiên các hành trình ngắn hơn để hoạt động tần số cao ổn định.

   3. Lựa chọn chế độ hành động

     -- Tác động đơn (có hậu tố S): Đẩy/kéo một chiều với thiết lập lại lò xo để thiết kế an toàn khi mất điện

     -- Tác động kép: Truyền động tuyến tính chính xác hai chiều mà không cần lò xo hồi vị

Tóm tắt một câu

     Xi lanh khí nén chốt siêu nhỏ SOLH CJ1 có sẵn ở các biến thể lò xo hồi vị đơn và tác động kép với lỗ khoan φ2,5 / φ4, thiết kế nhỏ gọn siêu nhẹ và hướng cổng khí có thể điều chỉnh, cung cấp chuyển động tuyến tính vi mô có độ chính xác lực đẩy thấp, được áp dụng rộng rãi cho thử nghiệm 3C, dụng cụ chính xác và thiết bị tự động hóa y tế thu nhỏ.
