Xi lanh mini bằng thép không gỉ dòng CDJ2 (Hoạt động kép / đơn)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

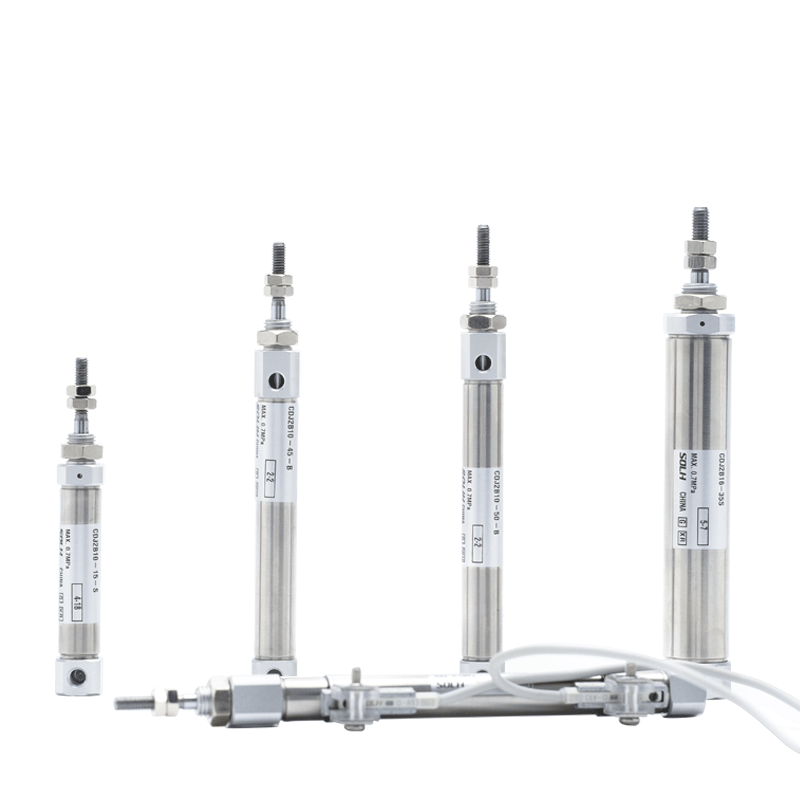

     Dòng SOLH CDJ2 là loại xi lanh mini bằng thép không gỉ dạng bút được trang bị vòng từ tính, có thể hoán đổi hoàn toàn với dòng SMC CJ2. Kích thước lỗ khoan: φ6/10/16mm. Các tính năng nổi bật: thiết kế siêu nhỏ gọn, kết cấu nhẹ, chống ăn mòn và hoạt động tần số cao tốc độ cao ổn định. Được sử dụng rộng rãi trong các trạm điện tử, y tế, chế biến thực phẩm và tự động hóa chính xác trong không gian hạn chế; thiết bị truyền động tuyến tính thu nhỏ chính thống.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Thông số kỹ thuật tiêu chuẩn: Phù hợp với tiêu chuẩn kích thước xi lanh mini SMC (không phải tiêu chuẩn ISO), kích thước lắp phổ biến trong công nghiệp.

   2. Chất liệu: Thùng & cần piston bằng thép không gỉ 304, chống gỉ và chống ăn mòn, thích hợp với môi trường sản xuất ẩm, axit yếu, kiềm yếu và sạch.

   3. Cấu trúc: Thùng tròn thẳng, nắp cuối có nếp gấp, thiết kế không cần thanh giằng, khối lượng siêu nhỏ. CDJ2-16×100 chỉ xấp xỉ. 120g.

   4. Các biến thể hoạt động

      -- CDJ2B Tác động kép: Cấp khí ở cả hai đầu, mẫu tiêu chuẩn phổ thông

      -- CDJ2E Diễn xuất đơn lẻ: Mùa xuân trở về; CDJ2ET: Mở rộng mùa xuân

     -- CDJ2KB Không quay: Thanh piston lục giác chống xoắn và định vị chính xác

   5. Đệm: Đệm cao su tiêu chuẩn; đệm khí (hậu tố Z) tùy chọn cho các ứng dụng tốc độ cao để giảm tác động và tiếng ồn.

   6. Niêm phong: Phốt ma sát thấp có rãnh chứa dầu. Áp suất khởi động thấp (0,06MPa), vận hành không dầu, tuổi thọ ≥5 triệu chu kỳ.

   7. Phát hiện vị trí: Vòng từ tích hợp, tương thích với các công tắc từ dòng M9B / A93 / Z73 để theo dõi vị trí piston.

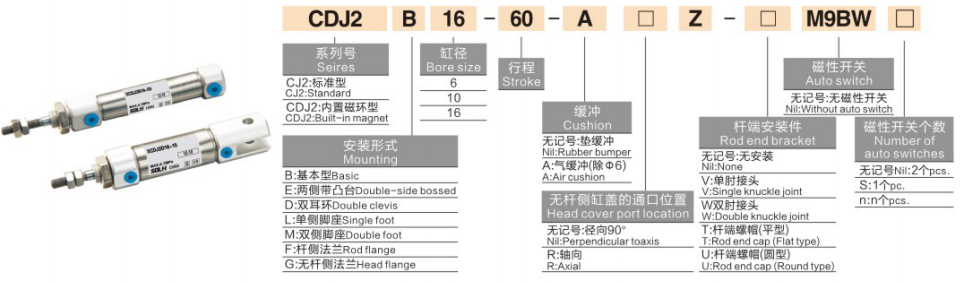

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu: CDJ2B16-50Z-B

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CDJ2B10-30-B:Bore10, hành trình 30, tác động kép, đệm cao su, trang bị nam châm

     -- CDJ2E6-15-B：Bore6, hành trình 15, hồi xuân tác động đơn

     -- CDJ2KB16-50-B：Bore16, hành trình 50, cần piston lục giác không quay

Thông số kỹ thuật lõi phổ quát

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

   1. CDJ2B tác động kép

   2. CDJ2E tác động đơn (Hồi xuân @ 0,5MPa)

Biểu mẫu gắn kết & mô hình phái sinh

   1. Phụ kiện lắp đặt

     -- B Loại cơ bản: Cài đặt trực tiếp qua ren đầu cuối (được sử dụng rộng rãi nhất)

     -- Mặt bích F: Mặt bích gắn phía thanh / đầu

     -- Giá đỡ chân L: Cố định một chân

     -- D Khoan đôi: Khoan đôi phía sau (φ10/16)

     -- E Boss mount: Các trùm gắn đa hướng trên nắp cuối

   2. Chuỗi đạo hàm chính

     -- CDJ2B: Tác động kép tiêu chuẩn

     -- CDJ2E: Tác động đơn, lò xo rút lại (tự động rút lại sau khi cắt khí)

     -- CDJ2ET: Tác động đơn, kéo dài lò xo (tự động kéo dài sau khi cắt khí)

     -- CDJ2KB: Cần piston lục giác không quay

     -- CDJ2RB: Phiên bản mỏng gắn trực tiếp không cần gắn trùm

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy/tải trọng cần thiết, dự trữ an toàn ≥50%; chọn lỗ khoan nhỏ hơn để có tốc độ chu kỳ cao hơn.

   2. Xác nhận hành trình: Thêm lề 10 ~ 20 mm khi di chuyển hiệu quả; Hành trình tối đa: tác động kép 200mm, tác động đơn 100mm.

   3. Kết hợp cấu hình

     -- Loại hành động: Tác động kép → B; lò xo tác động đơn rút lại → E; định vị chống xoắn → KB

     -- Đệm: Vận hành tốc độ cao chọn đệm khí Z

     -- Phản hồi vị trí: Chọn model được trang bị nam châm, khớp công tắc từ M9B/A93

Tóm tắt một câu

     Xi lanh mini loại bút bằng thép không gỉ SOLH CDJ2 có thể hoán đổi cho nhau với SMC CJ2, có sẵn ở các biến thể thanh lục giác tác động kép, tác động đơn và không quay, đệm cao su/không khí tùy chọn, thiết kế không dầu chống ăn mòn, thiết bị truyền động tuyến tính thu nhỏ tần số cao nhỏ gọn lý tưởng cho thiết bị điện tử, y tế và thực phẩm tự động.
