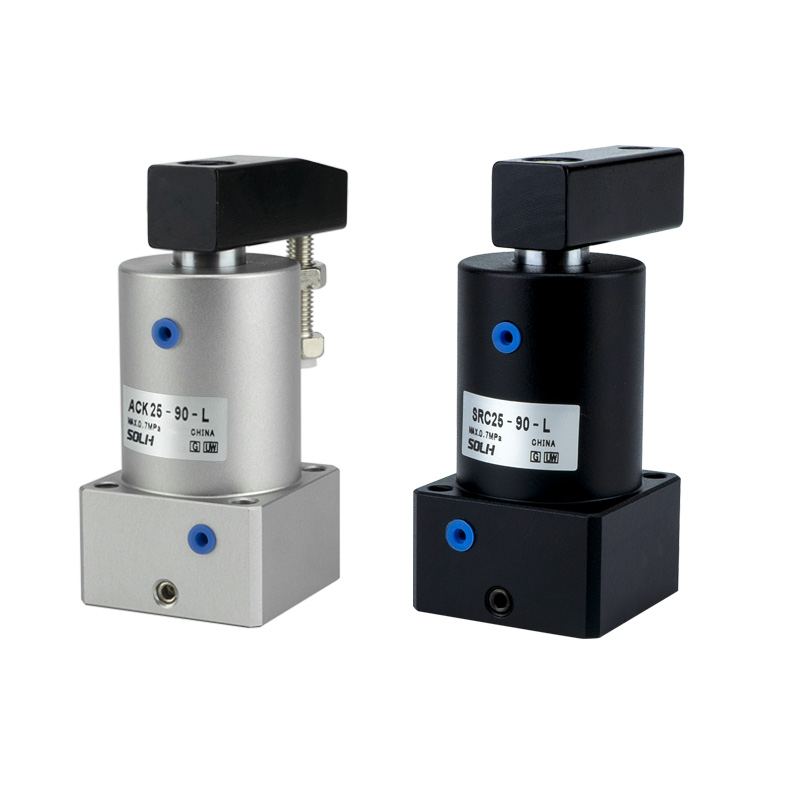

Xi lanh góc dòng ACK | Xi lanh 2 trong 1 xoay 90°/180° và kẹp hướng xuống

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH ACK là xi lanh góc 2 trong 1 hiệu suất cao tích hợp khả năng xoay 90°/180° và chuyển động kẹp tuyến tính hướng xuống. Bao phủ các kích thước lỗ khoan từ φ25mm đến φ63mm, nó sử dụng cấu trúc rãnh dẫn hướng ba chuyên nghiệp để có độ chính xác cao và khả năng chịu tải lệch tâm mạnh mẽ. Các tấm áp suất một mặt/hai mặt tùy chọn và hướng xoay trái/phải hoàn toàn thích ứng với các bố cục cố định đa dạng. Với độ cứng cao, tuổi thọ dài và khả năng kẹp chịu tải nặng, xi lanh ACK được sử dụng rộng rãi cho các trạm kẹp phôi có không gian giới hạn trong các quy trình gia công dụng cụ tự động, định vị hàn và cố định dập.

1. Hành động kẹp và xoay hỗn hợp

• Trình tự làm việc tiêu chuẩn: Rút lại → Xoay trái/phải 90°/180° → mở rộng để kẹp xuống

• Đặt lại trình tự: Rút lại để nhả kẹp → xoay ngược → mở rộng và đặt lại

• Định vị chính xác cao: Góc quay 90° tiêu chuẩn với độ chính xác cao ±1,5°; Loại xoay 180° tùy chọn, đảm bảo định vị phôi có thể lặp lại và đáng tin cậy.

2. Độ cứng cao và tuổi thọ kéo dài

• Cấu trúc ba rãnh dẫn hướng: Thiết kế dẫn hướng ba hướng được tối ưu hóa mang lại độ ổn định chuyển động vượt trội, độ chính xác dẫn hướng cao và khả năng chống lệch mạnh mẽ, chống lại tải lệch tâm một cách hiệu quả trong quá trình kẹp.

• Cấu hình vật liệu cường độ cao: Thanh piston sử dụng thép hợp kim đặc biệt với quy trình xử lý nhiệt để có khả năng chống mài mòn và độ bền tuyệt vời. Thân xi lanh trải qua quá trình xử lý anodizing cứng để tăng cường khả năng chống ăn mòn và độ cứng kết cấu.

• Con dấu nhập khẩu cao cấp: Sử dụng vật liệu làm kín nhập khẩu với khả năng thích ứng tuyệt vời với các điều kiện làm việc phức tạp, giảm rò rỉ không khí một cách hiệu quả và kéo dài đáng kể tuổi thọ sử dụng chung của xi lanh.

3. Cài đặt linh hoạt & Cấu hình đa dạng

• Các loại tấm áp suất tùy chọn: Tấm áp lực một mặt ACK dành cho phôi gia công hẹp; Tấm ép hai mặt ACKD dành cho phôi rộng, đáp ứng nhu cầu kẹp phôi đa dạng.

• Hướng quay có thể điều chỉnh: L (xoay trái ngược chiều kim đồng hồ) và R (xoay phải theo chiều kim đồng hồ) tùy chọn để phù hợp với các bố cục trạm tại chỗ khác nhau.

• Thiết kế gắn phổ quát: Được trang bị 4 lỗ xuyên đáy để cố định trực tiếp, tương thích với việc lắp mặt bích. Các rãnh công tắc tiêu chuẩn dành riêng cho phép lắp đặt công tắc từ một cách thuận tiện để phát hiện vị trí.

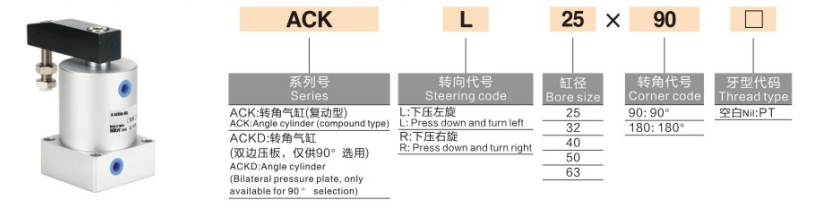

Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

1. Ví dụ về mô hình điển hình: ACKL25-90, ACKDR40-90

2. Ví dụ về lệnh tiêu chuẩn

• Xoay trái một mặt 90°: ACKL25-90 (đường kính φ25, quay trái, góc chuẩn 90°)

• Xoay phải hai mặt 90°: ACKDR32-90 (lỗ khoan φ32, tấm hai mặt, xoay phải, góc 90°)

• Loại nặng có lỗ khoan lớn: ACKL63-90 (Khoảng kính tối đa φ63, quay trái, góc 90° để kẹp tải nặng)

Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

1. Thông số kỹ thuật cơ bản

• Chế độ hoạt động: Chuyển động kép tác dụng (quay + kẹp hướng xuống)

• Phạm vi áp suất làm việc: 0,15~1,0MPa; Áp suất bằng chứng: 1,5MPa

• Nhiệt độ môi trường xung quanh: -20oC~80oC

• Tốc độ vận hành của pít-tông: 50~200 mm/giây

• Góc quay: 90° (tiêu chuẩn); 180° (tùy chọn)

• Hành trình kẹp tiêu chuẩn: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Lực kẹp lý thuyết (Đơn vị: N @0.5MPa)

3. Trọng lượng sản phẩm (Đơn vị: kg @90° Loại tiêu chuẩn)

Kịch bản ứng dụng điển hình

• Máy công cụ & thiết bị hàn: Lý tưởng cho việc kẹp định vị phôi, cố định hàn và chống dịch chuyển trạm dập. Hoạt động xoay và kẹp tích hợp 2 trong 1 giúp đơn giản hóa cấu trúc cơ khí và tiết kiệm không gian lắp đặt.

• Gia công linh kiện điện tử & chính xác: Thích hợp để kẹp pallet, cố định đồ gá và định vị bộ phận có độ chính xác vi mô. Nó có độ chính xác định vị cao và tạo bụi thấp, đáp ứng các yêu cầu nghiêm ngặt về độ chính xác và độ sạch.

• Cơ chế chuyển giao tự động: Được áp dụng rộng rãi cho các trạm kẹp hành trình ngắn, giới hạn bàn quay, định vị cơ cấu lật và mang lại hiệu suất chuyển động hỗn hợp ổn định, trơn tru và có thể lặp lại.

• Điều kiện làm việc sửa chữa hạng nặng: Với lực kẹp mạnh và khả năng chống tải lệch tâm tuyệt vời, nó thích ứng hoàn hảo với các tình huống kẹp phôi nặng, cố định khuôn và các tình huống định vị chính xác với tải trọng lớn.

Hướng dẫn lựa chọn nhanh 3 bước

1. Lựa chọn kích thước lỗ khoan: Chọn kích thước lỗ khoan theo tải kẹp thực tế. Đảm bảo lực kẹp lý thuyết ≥ tải trọng thực tế x 1,5 hệ số an toàn; ưu tiên lỗ khoan φ40 hoặc lớn hơn cho điều kiện làm việc nặng nhọc.

2. Lựa chọn nét vẽ: Hành trình kẹp tiêu chuẩn dao động từ 12 mm đến 30 mm. Dự trữ lề hành trình 3 ~ 5 mm theo chiều cao phôi để tránh nhiễu cơ học trong quá trình vận hành.

3. Lựa chọn cấu hình

￮ Loại tấm áp lực: Chọn tấm một mặt ACK cho phôi gia công hẹp; chọn tấm hai mặt ACKD cho phôi rộng.

￮ Hướng quay: Chọn L xoay trái hoặc R xoay phải tùy theo bố cục trạm thực tế và các điều kiện nhiễu cơ học.

Tóm tắt một câu

     Xi lanh góc dòng SOLH ACK sử dụng cấu trúc ba rãnh dẫn hướng có độ chính xác cao, hỗ trợ xoay 90°/180° và tích hợp kẹp hướng xuống. Với các tấm áp lực một/hai mặt tùy chọn, khả năng xoay trái/phải linh hoạt và hiệu suất chống lệch tải nặng tuyệt vời, đây là giải pháp kẹp có độ cứng cao và tuổi thọ cao dành cho các trạm cố định tự động có không gian hạn chế khác nhau.
