Van điện từ khí nén 3/2 chiều dòng 3V | Van điều khiển NC/NO vận hành trực tiếp và thí điểm

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Giao diện cấu trúc

     Dòng SOLH 3V là dòng tiêu chuẩnVan điện từ định hướng điều khiển bằng điện 3/2 chiều có sẵn ởhành động trực tiếp Vàđiều hành thí điểm các cấu trúc. Được thiết kế đặc biệt để điều khiển xi lanh tác động đơn, chuyển mạch khí nén và điều chỉnh hệ thống chân không, nó cung cấp hai cấu hình cốt lõi: Thường đóng (NC) và Thường mở (NO). Với thân bằng hợp kim nhôm bền bỉ, cấu trúc nhỏ gọn, phản ứng nhanh và khởi động không áp suất tùy chọn, nó đóng vai trò là van điều khiển phổ quát tiêu chuẩn cho các hệ thống tự động hóa khí nén thu nhỏ.

  1.1 Định nghĩa cổng 3/2 chiều tiêu chuẩn

     • Cảng P: Cửa hút gió chính

     • một cảng: Cổng làm việc, nối với xi lanh khí nén tác động đơn hoặc vòi phun chân không

     • Cổng R: Cổng xả khí, lắp đặt bộ giảm âm để giảm tiếng ồn

  1.2 Phân loại ổ đĩa và kết cấu

     • Chế độ lái xe: Tùy chọn tác động trực tiếp bằng điện từ/điều khiển bằng phi công

     • Loại loạt: Tác động trực tiếp (3V1/3V2); Vận hành bằng phi công (3V100/3V200/3V300)

     • Chất liệu thân máy: Hợp kim nhôm có độ bền cao, nhẹ và bền

2. Nguyên lý làm việc của Van 3/2 chiều

     Dòng 3V áp dụng thiết kế điều khiển cuộn dây đơn, được chia thành loại NC và NO với logic làm việc hoàn toàn độc lập, được sử dụng rộng rãi cho điều khiển mạch chân không và xi lanh đặt lại tự động.

  2.1 Thường đóng (NC) – Loại phổ biến nhất

  Mô hình áp dụng: 3V110, 3V210, 3V310

     • Trạng thái đặt lại tắt nguồn: Đặt lại lò xo bịt kín cổng đầu vào P; Cổng A giao tiếp với Cổng R để xả khí, không có áp suất đầu ra.

     • Trạng thái làm việc khi bật nguồn: Lực điện từ kéo lõi van chuyển mạch; Cửa vào P kết nối với cổng làm việc A để cấp khí; Cổng xả R được đóng hoàn toàn.

  2.2 Loại thường mở (NO)

  Mô hình áp dụng: 3V120, 3V220, 3V320

     • Trạng thái đặt lại tắt nguồn: Đầu vào P giao tiếp với cổng làm việc A để cung cấp không khí liên tục; Cổng xả R bị đóng.

     • Trạng thái làm việc khi bật nguồn: Cổng vào P được bịt kín; Một cổng làm việc giao tiếp với cổng R để giảm áp và xả khí.

3. Thông số kỹ thuật và phân loại dòng sản phẩm

  3.1 Dòng tác động trực tiếp (3V1 / 3V2) – Khởi động không áp suất

  Lợi thế cốt lõi: Hỗ trợ khởi động không áp suất 0MPa, tốc độ phản hồi cực nhanh (＜0,05 giây), hiệu suất ổn định trong điều kiện làm việc áp suất thấp và chân không.

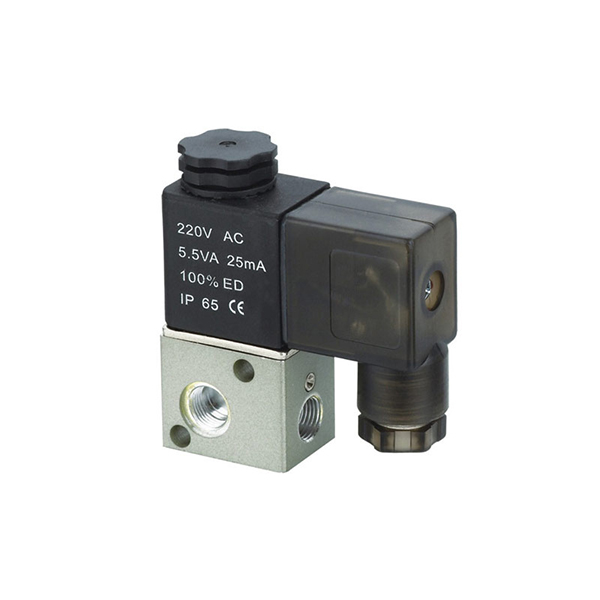

  • Dòng vi mô 3V1

￮ Kích thước cổng: M5, G1/8 (06)

￮ Diện tích dòng chảy: 10,2 mm² (CV=0,6)

￮ Mẫu điển hình: 3V1-06, 3V1-M5

  • Dòng mini 3V2

￮ Kích thước cổng: G1/8 (06), G1/4 (08)

￮ Diện tích dòng chảy: 17,0 mm2 (CV=1,0)

  3.2 Dòng vận hành thí điểm (3V100 / 3V200 / 3V300) – Lưu lượng lớn

  Lợi thế cốt lõi: Công suất dòng chảy lớn và tiêu thụ điện năng thấp; yêu cầu áp suất khởi động tối thiểu để chuyển mạch ổn định, phù hợp với mạch khí nén áp suất tiêu chuẩn.

  • Dòng 3V100: Kích thước cổng M5, G1/8 (06)

  • Dòng phổ thông 3V200

￮ Kích thước cổng: G1/4 (08)

￮ Diện tích dòng chảy: 17,0 mm2 (CV=1,0)

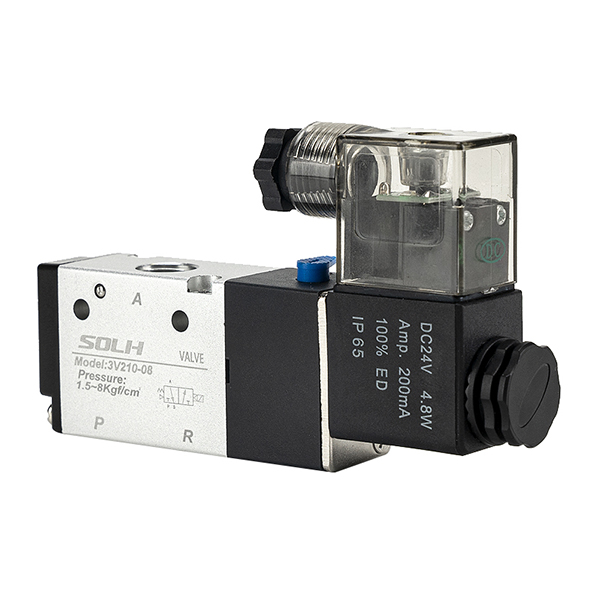

￮ Mẫu điển hình: 3V210-08

  • Dòng chảy lớn 3V300

￮ Kích thước cổng: G3/8 (10)

￮ Diện tích dòng chảy: 28,0 mm² (CV=1,65)

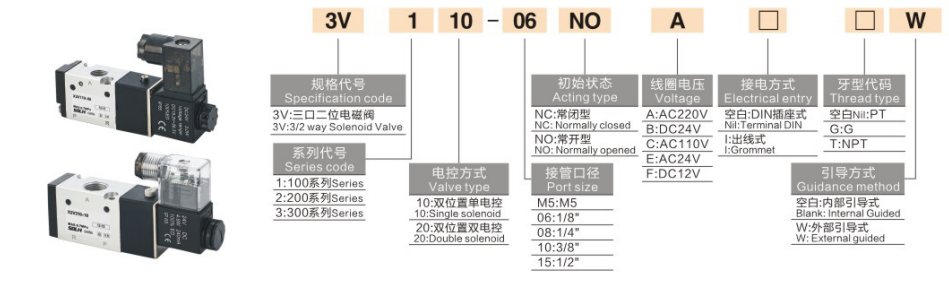

4. Ví dụ về quy tắc mã hóa mô hình hoàn chỉnh và thứ tự

  1. Logic mã hóa: 3V [Mã sê-ri] [Mã chức năng] - [Kích thước cổng] [Mã điện áp] [Mã nối dây]

 2. Ví dụ về lệnh tiêu chuẩn

     • 3V210-08-B: 3/2 chiều, loại NC, cổng G1/4, DC24V, kết nối ổ cắm DIN

     • 3V1-06-A: 3/2 chiều, loại NC, cổng G1/8, AC220V

5. Thông số kỹ thuật cốt lõi

6. Ưu điểm của sản phẩm cốt lõi

     • Thiết kế đường 3/2 chuyên dụng: Hoàn toàn phù hợp với các xi lanh tác động đơn hồi xuân, dành riêng cho việc kẹp, kích và thiết lập lại hoạt động khí nén.

     • Chế độ làm việc kép: Các loại Thường đóng (đặt lại khi tắt nguồn) và Thường mở (làm việc khi tắt nguồn) tùy chọn để thích ứng với logic quy trình đa dạng.

     • Tùy chọn ổ đĩa kép: Loại tác động trực tiếp hỗ trợ khởi động ở mức không áp suất cho các tình huống chân không/áp suất thấp; loại vận hành bằng phi công nhận ra dòng chảy lớn và hoạt động ổn định ở mức năng lượng thấp.

     • Nhỏ gọn & Bền bỉ: Cấu trúc tích hợp nhỏ, hiệu suất bịt kín tuyệt vời, tuổi thọ dài và thiết kế không cần bôi trơn.

     • Cấu hình điện linh hoạt: Nhiều thông số điện áp (AC220V/110V/24V, DC24V/12V) và chế độ đấu dây kép đáp ứng nhu cầu kết hợp toàn cầu.

     • Khả năng tương thích cao: Kích thước lắp đặt tương tự như van điều khiển khí nén 3A và van kéo tay 3L, hỗ trợ thay thế, nâng cấp trực tiếp.

7. Các kịch bản ứng dụng điển hình

     • Điều khiển tự động các xi lanh tác động đơn (kẹp, kích, cơ cấu đặt lại lò xo)

     • Chuyển đổi hệ thống máy tạo chân không và vòi hút chân không (loại tác động trực tiếp hỗ trợ kiểm soát áp suất âm)

     • Điều khiển bật tắt mạch khí nén, khóa liên động an toàn thiết bị, vận hành chạy bộ truyền động nhỏ

     • Thay thế trực tiếp cho van điều khiển bằng khí 3A và van điều khiển bằng tay 3L trong hệ thống khí nén tiêu chuẩn

Tóm tắt một câu

     Dòng SOLH 3V là van định hướng điện từ 3/2 chiều tiêu chuẩn với chế độ kép NC/NO và cấu trúc truyền động kép trực tiếp/thí điểm, được áp dụng chuyên nghiệp cho bộ truyền động xi lanh tác động đơn và điều khiển mạch chân không, đóng vai trò là thành phần điều khiển cốt lõi cho hệ thống tự động hóa khí nén thu nhỏ.
