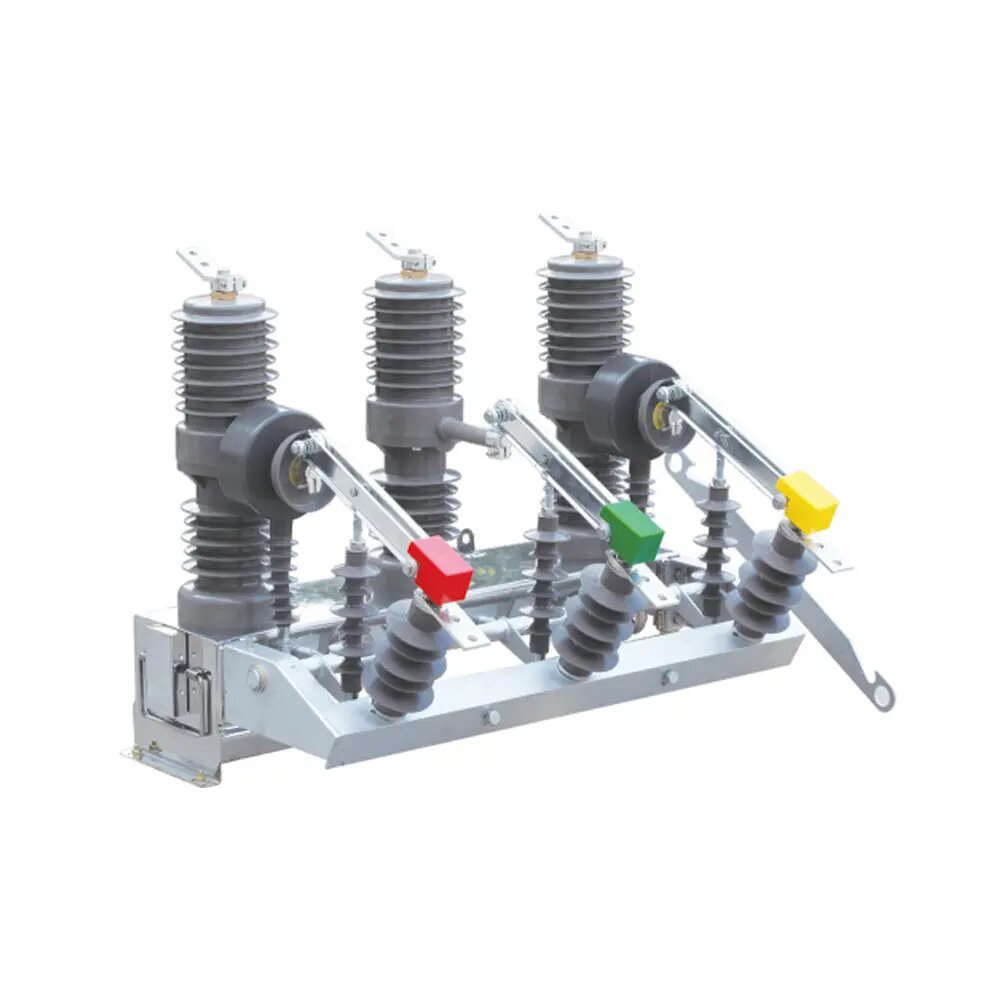

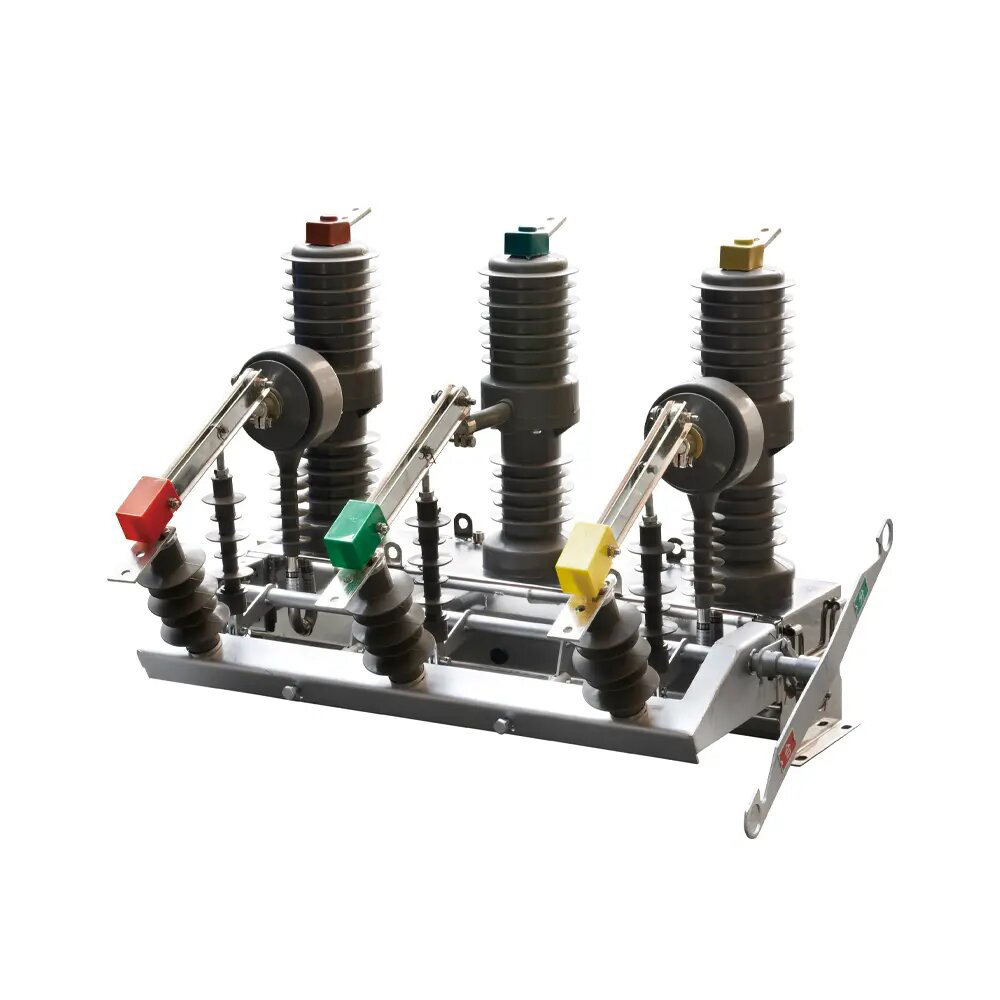

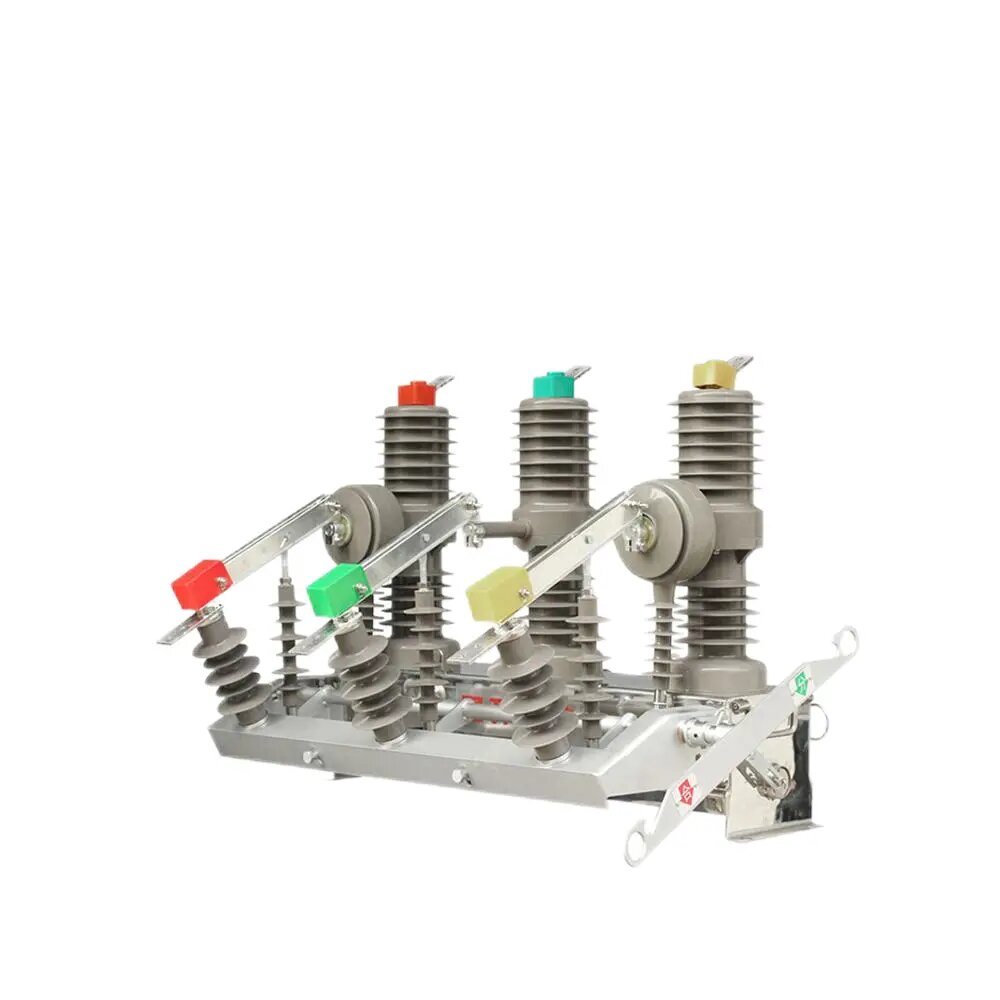

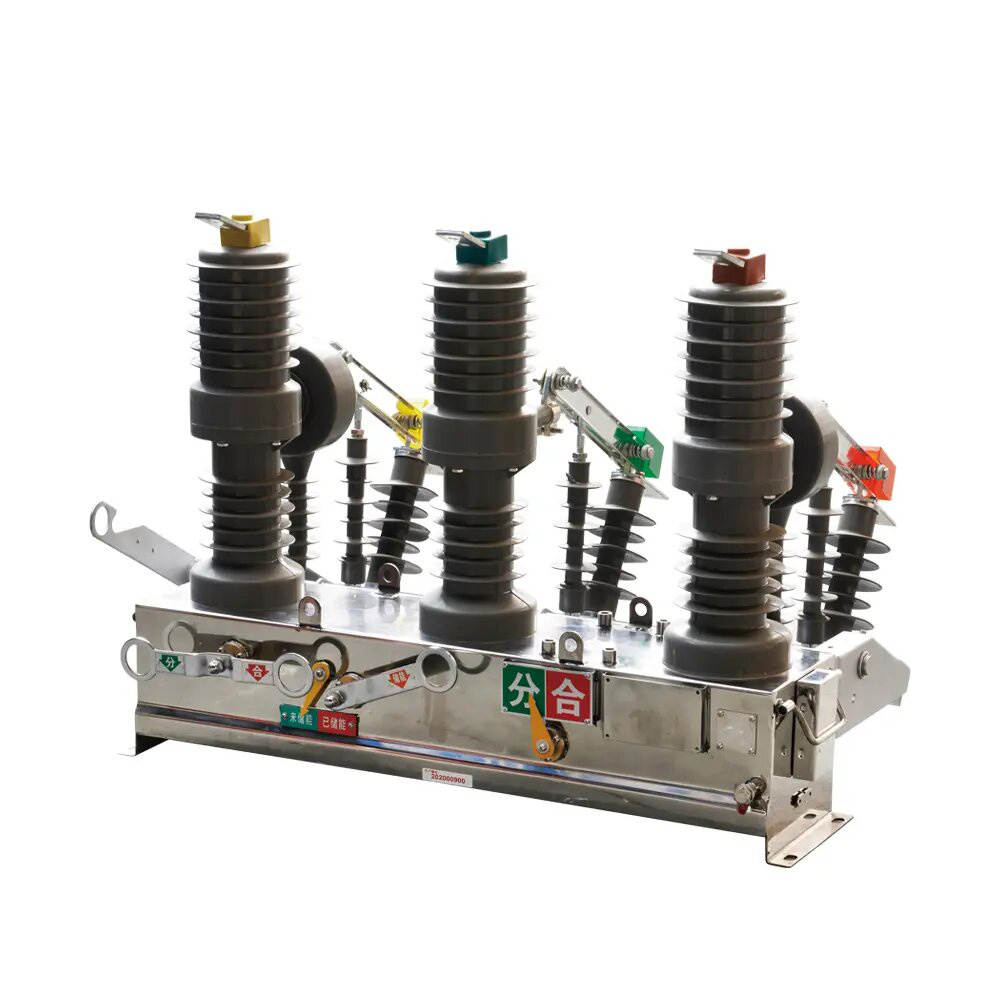

Bộ ngắt mạch chân không ngoài trời ZW32-12

Bộ ngắt mạch chân không ngoài trời ZW32-12

Bộ ngắt mạch chân không ngoài trời ZW32-12 (sau đây gọi là bộ ngắt mạch) là một thiết bị phân phối điện ngoài trời với điện áp định mức 12kV và AC 50Hz ba pha. Nó chủ yếu được sử dụng để phá vỡ và đóng dòng tải, dòng điện quá tải và dòng điện ngắn mạch trong hệ thống điện. Nó phù hợp để bảo vệ và kiểm soát trong các hệ thống trạm biến áp và công nghiệp và khai thác, và nơi các lưới điện nông thôn hoạt động thường xuyên.

Các bộ ngắt mạch chân không điện áp cao ngoài trời AC ngoài trời của AC tuân thủ các bộ ngắt mạch điện áp cao GB 1984 AC AC và Ủy ban điện tử quốc tế IEC 60056.

Bộ ngắt mạch có các đặc điểm của kích thước nhỏ, trọng lượng nhẹ, chống kích thước và không cần bảo trì, và có thể thích nghi với điều kiện thời tiết khắc nghiệt và môi trường bẩn.

Bộ ngắt mạch chân không ZW32-12 ngoài trời là thiết bị phân phối ngoài trời với điện áp 12kV, ba pha AC 50Hz. Nó được sử dụng trong hệ thống phân phối của các doanh nghiệp trạm biến áp và công nghiệp và khai thác để bảo vệ và kiểm soát việc sử dụng. Nó cũng được sử dụng trong các vị trí lưới điện nông thôn với hoạt động thường xuyên để phá vỡ và đóng dòng tải và dòng điện tải và dòng điện ngắn của hệ thống điện.

Sự cách nhiệt của bộ ngắt chân không áp dụng vỏ cao su silicon, với tuổi thọ dài hơn, độ tin cậy cao hơn, khả năng chống thời tiết tốt, thuận tiện cho vận chuyển, đánh giá tốt. Cơ chế vận hành áp dụng thu nhỏ, cơ chế vận hành lò xo đáng tin cậy cao, có những ưu điểm của cấu trúc đơn giản, tuổi thọ cơ học lên tới 10000 lần.

Bộ ngắt mạch này và bộ điều khiển này có thể tạo thành một tập hợp hoàn chỉnh dưới dạng Recloser, nhận ra điều khiển từ xa, đo từ xa, giao tiếp từ xa, điều chỉnh từ xa bốn chức năng từ xa. Các tính năng sản phẩm: Không có nguy cơ đốt cháy và nổ, bảo trì miễn phí, kích thước nhỏ, trọng lượng nhẹ (nhỏ hơn 100kg), tuổi thọ dài (triệu) Có thể được trang bị điện tử Pow

thiết bị chuyển đổi và hệ thống tự động hóa trả trước máy tính hóa máy tính hóa thông minh.

Tiêu chuẩn: IEC 62271-100

Đặc trưng

1. Bộ ngắt mạch áp dụng cấu trúc thanh chống ba pha, có đặc điểm của hiệu suất phá vỡ, không có nguy cơ đốt cháy và nổ, không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.

2. Bộ ngắt mạch áp dụng một cấu trúc kín hoàn toàn với hiệu suất niêm phong tốt, giúp cải thiện hiệu suất của chống ẩm và chống kích thích, và đặc biệt phù hợp để sử dụng ở các khu vực lạnh hoặc ẩm.

3. Trụ cột ba pha và máy biến áp hiện tại sử dụng cách nhiệt nhựa Epoxy ngoài trời nhập khẩu, hoặc sử dụng nhựa Epoxy trong nước ngoài lớp cách nhiệt cao su silicon; Nó có các đặc điểm của điện trở nhiệt độ cao và thấp, điện trở cực tím và sức đề kháng lão hóa.

4. Cơ chế vận hành áp dụng cơ chế vận hành lò xo thu nhỏ, sức mạnh của động cơ lưu trữ năng lượng là nhỏ và mức tiêu thụ năng lượng của việc mở và đóng là thấp; Truyền cơ chế áp dụng chế độ truyền trực tiếp, số lượng các bộ phận là nhỏ và độ tin cậy cao. Cơ chế vận hành được đặt trong một hộp cơ chế kín, giải quyết vấn đề ăn mòn của cơ chế vận hành và cải thiện độ tin cậy của cơ chế.

5. Hoạt động mở và đóng của bộ ngắt mạch có thể được vận hành bằng tay hoặc bằng điện và bằng điều khiển từ xa. Nó có thể được kết hợp với bộ điều khiển thông minh để nhận ra tự động hóa phân phối điện và cũng có thể được kết hợp với recloser để hình thành trình tái chế tự động và máy cắt.

6. Bộ ngắt mạch có thể được trang bị các máy biến áp dòng điện hai pha hoặc ba pha để bảo vệ quá dòng hoặc ngắn mạch, và cũng có thể cung cấp tín hiệu thu nhận hiện tại cho bộ điều khiển thông minh; Máy biến áp hiện tại cho đo sáng có thể được thêm vào theo yêu cầu của người dùng.

7. Bộ ngắt mạch có thể được trang bị công tắc cách ly liên kết ba pha và có một gãy xương có thể nhìn thấy khi công tắc cách ly được mở và nó được trang bị một thiết bị lồng vào nhau với thân máy ngắt mạch. Khi bộ ngắt mạch ở vị trí đóng, công tắc cách ly không thể được mở hoặc đóng; Bộ ngắt mạch chỉ có thể được vận hành khi dao cách ly được đóng hoàn toàn hoặc mở hoàn toàn. Các chất cách điện trụ cột có thể được kết nối với nhau để bảo trì dễ dàng.

Lựa chọn

Thông tin cơ bản.

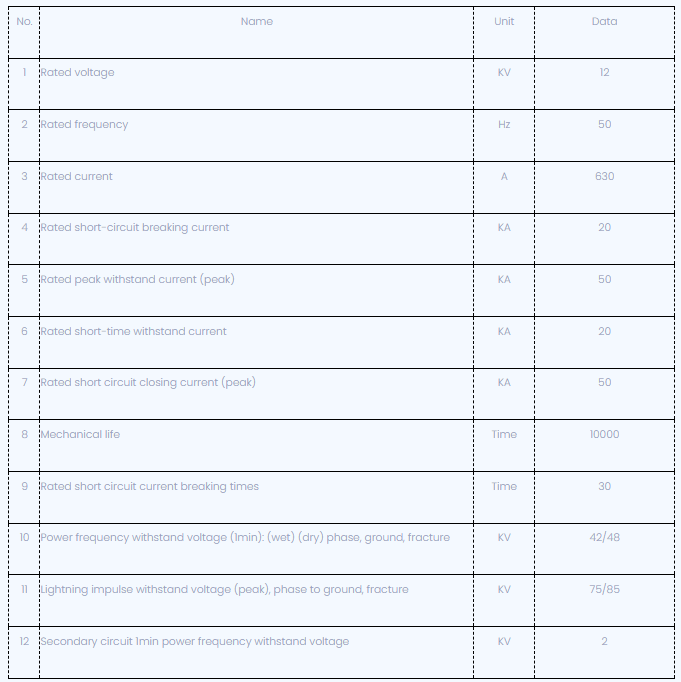

Tham số kỹ thuật

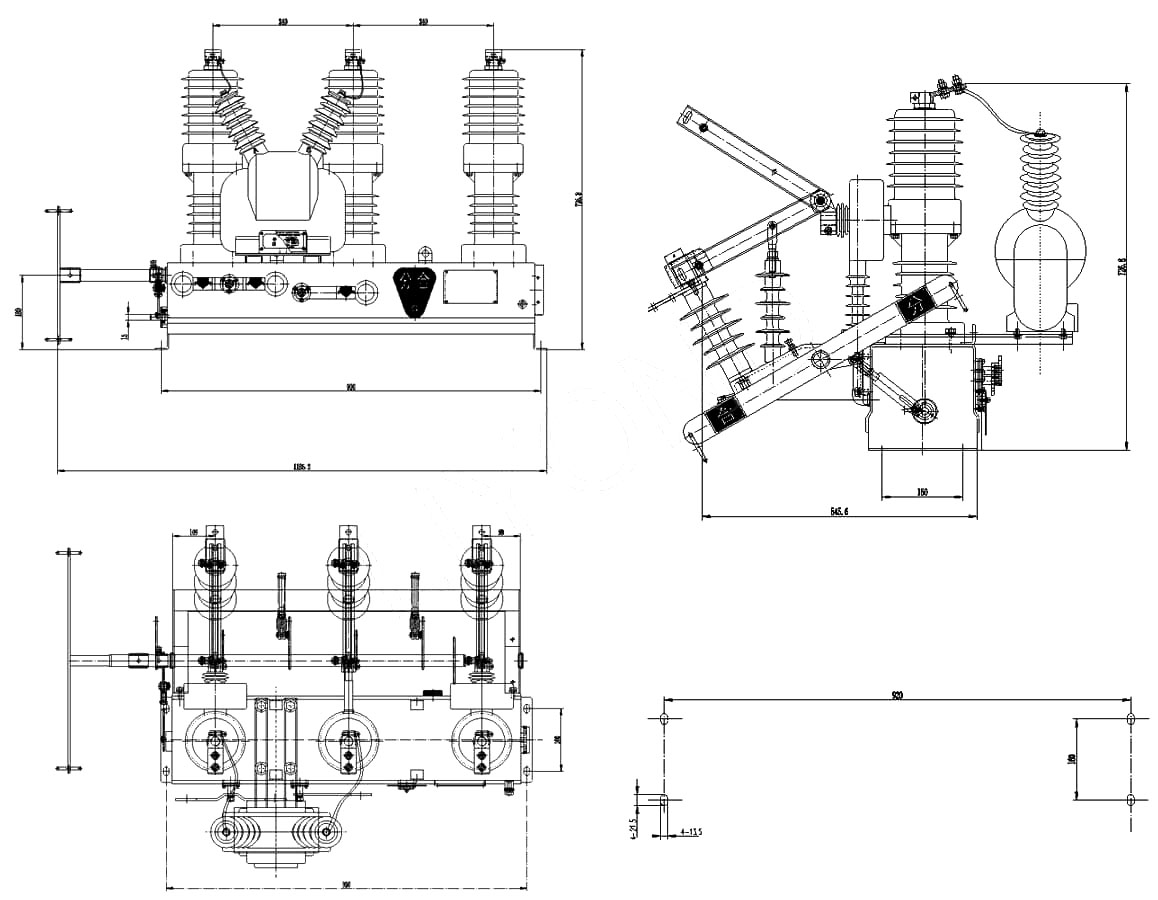

Bản vẽ kích thước:

Tài liệu tham khảo kích thước ZW32-12

Tài liệu tham khảo cấu trúc ZW32-12

Cấu trúc Recloser của ZW32

Điều kiện làm việc

1. Nhiệt độ không khí xung quanh: -40 ~+40;

2. Độ cao: không quá 2000m;

3. Không khí xung quanh có thể bị ô nhiễm bởi bụi, khói, khí ăn mòn, hơi nước hoặc xịt muối;

4. Tốc độ gió không vượt quá 34m/s (tương đương với 700Pa trên bề mặt hình trụ);

5. Có thể bỏ qua sự rung động hoặc chuyển động mặt đất từ ​​thiết bị thiết bị đóng cắt và điều khiển;

6. Mức độ ô nhiễm: ⅲ
