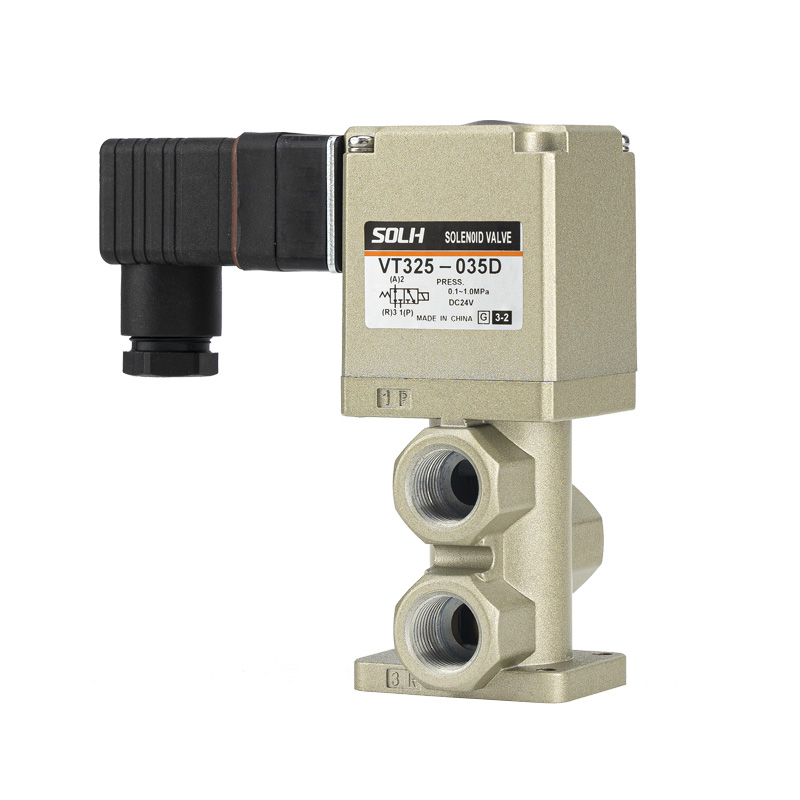

Van điện từ 3 cổng VT325 Series – Loại Poppet tác động trực tiếp

Thương hiệu:SOLH của Richge Technology | Tiêu chuẩn SOLH

1. Định vị sản phẩm

     Dòng SOLH VT325 là loại van điện từ 3 cổng tác động trực tiếp có tính năng bịt kín đàn hồi hoàn toàn. Được thiết kế cho các mạch khí nén và khí trơ, nó thực hiện bật-tắt mạch khí, chuyển hướng và kiểm soát khí thải. Hỗ trợ khởi động áp suất bằng không và tương thích với cả điều kiện áp suất dương và chân không hoàn toàn, VT325 đóng vai trò là bộ phận chuyển mạch khí nén tần số cao, ổn định và đáng tin cậy cho thiết bị tự động hóa công nghiệp nói chung.

2. Các tính năng chính cốt lõi

--Cấu trúc Poppet trực tiếp & Khởi động không áp suất

     Không yêu cầu áp suất vận hành tối thiểu. Nó hoạt động ổn định trong phạm vi áp suất dương hoàn toàn từ 0–1,0 MPa. Phiên bản chân không hỗ trợ áp suất làm việc xuống tới -101,2 kPa, hoàn toàn thích ứng với các tình huống làm việc áp suất thấp, chân không và áp suất cao.

--Thiết kế đa chức năng 6 trong 1 cho đường ống đa năng

     Bằng cách thay đổi chế độ kết nối cổng, một van duy nhất thực hiện 6 chế độ chức năng, bao gồm NC (Thường đóng), NO (Thường mở), phân chia dòng chảy và lựa chọn dòng chảy. Nó đáp ứng các yêu cầu logic khí nén đa dạng với tính linh hoạt tuyệt vời và cấu hình linh hoạt.

--Công suất dòng chảy cực cao và phản hồi nhanh

     Được trang bị các đường dẫn dòng chảy bên trong được tối ưu hóa, van mang lại hệ số dòng chảy lớn C=6,1 dm³/(s·bar). Nó đạt được thời gian phản hồi nhanh 30 ms và hỗ trợ tần số chuyển đổi tối đa 5 Hz, hoàn toàn phù hợp để chuyển đổi khí nén tốc độ cao và điều khiển cấp khí lưu lượng cao.

--Niêm phong đàn hồi & Vận hành không cần bôi trơn

     Sử dụng vật liệu bịt kín đàn hồi chất lượng cao mang lại độ kín khí tuyệt vời, hiệu suất chống lão hóa và tuổi thọ lâu dài. Hoạt động hoàn toàn không cần bôi trơn đảm bảo mạch khí sạch, thân thiện với môi trường và giảm đáng kể chi phí bảo trì hàng ngày.

--Cấu trúc nhỏ gọn & lắp đặt linh hoạt

     Thân máy nhỏ gọn giúp tiết kiệm không gian lắp đặt. Nó hỗ trợ cả phương pháp nối dây trực tiếp và ổ cắm. Được trang bị nút ghi đè thủ công không khóa tiêu chuẩn để gỡ lỗi, kiểm tra và chuyển đổi thủ công khẩn cấp tại chỗ một cách thuận tiện.

--Có thể gắn kết đa dạng và khả năng tương thích mạnh mẽ

     Hỗ trợ lắp ráp đa tạp dày đặc và cài đặt xếp chồng. Tương thích về kích thước với các đảo van công nghiệp tiêu chuẩn, khiến nó trở nên lý tưởng cho các hệ thống điều khiển khí nén tập trung theo mô-đun và thiết bị tích hợp tự động.

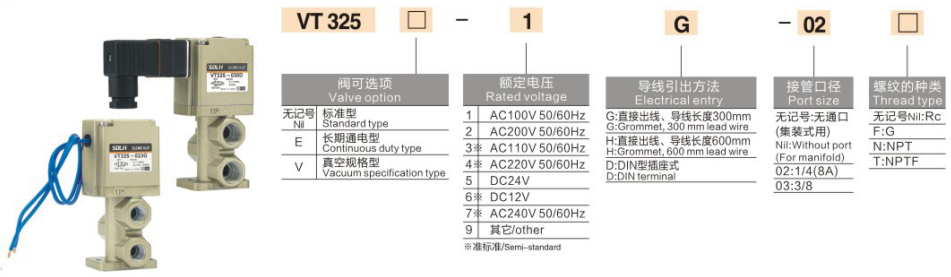

3. Thông số kỹ thuật đầy đủ

     --Cấu hình cổng: điện từ đơn 3 cổng, 2 vị trí

     --Loại hoạt động: Loại Poppet diễn xuất trực tiếp

     --Phương pháp niêm phong: Con dấu cao su đàn hồi hiệu suất cao

     --Chất lỏng ứng dụng: Khí nén, khí trơ

     --Áp suất vận hành: 0–1,0 MPa; Loại chân không: -101,2 kPa ~ 0,1 MPa

     --Áp suất bằng chứng: 1,5 MPa

     --Phạm vi nhiệt độ xung quanh: 5oC ~ 50oC

     --Thời gian đáp ứng: 30 ms (thử nghiệm ở 0,5 MPa)

     --Tần số hoạt động tối đa: 5 Hz

     --Bôi trơn: Thiết kế không cần bôi trơn

     --Hoạt động bằng tay: Loại không khóa tiêu chuẩn; loại khóa công cụ tùy chọn

     --Kích thước cổng: Rc 1/4, Rc 3/8

     --Coil Điện áp: DC24V, AC110V, AC220V và các tùy chọn tùy chỉnh

4. Các kịch bản ứng dụng điển hình

     --Điều khiển bằng khí nén cho dây chuyền sản xuất tự động, cánh tay robot và đồ gá kẹp

     --Hệ thống thổi bụi, phun chất lỏng và hấp phụ chân không & phá vỡ chân không

     --Máy đóng gói, in ấn, dệt may và chế biến gỗ

     --Thiết bị tự động hóa yêu cầu khởi động ở áp suất bằng 0, khả năng tương thích chân không và chuyển đổi tần số cao

     --Đảo van tập trung và mạch điều khiển khí nén mô-đun đa dạng

Tóm tắt một câu

     Van điện từ 3 cổng tác động trực tiếp SOLH VT325 có tính năng khởi động không áp suất, tương thích chân không hoàn toàn, chuyển mạch đa chức năng 6 trong 1, công suất dòng cực cao và hiệu suất không cần bảo trì, đóng vai trò là giải pháp phổ quát hiệu suất cao với chi phí cao để chuyển mạch khí nén dòng cao trong các hệ thống tự động hóa công nghiệp.
