Van tay núm điều chỉnh 2/2 & 3/2 dòng VHK | Van quay ngón tay tương thích với dòng SMC VHK

Thương hiệu: SOLH của Richge Technology | Thay thế hoàn toàn có thể hoán đổi cho dòng sản phẩm gốc SMC VHK

1. Tổng quan về sản phẩm

     Dòng SOLH VHK là loại van ngắt thủ công dạng núm nhỏ được chia thànhVHK2 2/2 chiều VàVHK3 3/2 chiều các loại. Nó sử dụng thiết kế núm xoay 90° để thực hiện điều khiển bật tắt mạch khí nén. Mô hình 3/2 có cấu trúc ống xả ẩn tích hợp tự động giải phóng áp suất dư từ cổng A khi đóng mà không cần cổng xả R bên ngoài. Được thiết kế để lắp đặt đường ống trực tiếp nội tuyến mà không cần lắp thêm đế, nó đóng vai trò như một công tắc thủ công lý tưởng cho các ống nhánh khí nén, van giảm áp an toàn phía trước van điện từ và điều khiển bật tắt mạch chân không. Dòng sản phẩm đầy đủ tương thích hoàn toàn về kích thước và chức năng với dòng SMC VHK ban đầu để thay thế trực tiếp có thể hoán đổi cho nhau.

  1.1 Logic nhận dạng và vận hành cốt lõi

     • Đánh dấu màu núm: Núm màu xám cho loại VHK2 2 chiều; Núm màu xanh dành cho loại 3 chiều VHK3, nhận dạng nhanh bằng hình ảnh

     • Chuyển đổi logic: Xoay 90° ngược chiều kim đồng hồ để mở van; Xoay 90° theo chiều kim đồng hồ để đóng van, với chỉ báo trạng thái con trỏ núm rõ ràng

     • Cấu trúc niêm phong: Thiết kế niêm phong van hình múa rối mang lại hiệu suất kín khí tuyệt vời với mức rò rỉ vi mô cực thấp. Mô-men xoắn vận hành siêu nhẹ (0,04~0,14N·m) cho phép xoay và chuyển đổi ngón tay dễ dàng

2. Quy tắc mã hóa mô hình và đặc tả giao diện

     Logic mã hóa: VHK[2/3][A]-[Thông số cổng trước]-[Thông số cổng sau]

  2.1 Định nghĩa mô hình

     • VHK2: Loại cắt đơn 2/2 chiều

     • VHK3: Cắt 3/2 chiều + loại giảm áp dư

     • Một hậu tố: Cấu trúc núm chống rơi nâng cấp mới (phiên bản cải tiến); Không có A cho phiên bản cũ tiêu chuẩn

     • Hậu tố R: Thân van chống cháy chống cháy

  2.2 Định nghĩa mã loại cổng

     • Mã F: Cổng đẩy vừa vặn để kết nối ống nylon PU

     • Mã S: Cổng ren ngoài để kết nối đường ống ren

  2.3 Ví dụ ứng dụng mô hình:

     • VHK3A-08F-02S: Van núm chống rơi được nâng cấp 3/2 chiều, cổng P φ8 đẩy vừa vặn, ren ngoài cổng A G1/4

     • VHK2-06F-06F: Van tiêu chuẩn 2/2 chiều, loại hai cổng φ6 đẩy thẳng

  2.4 Danh sách thông số kỹ thuật giao diện hoàn chỉnh của dòng sản phẩm đầy đủ

3. Thông số kỹ thuật cốt lõi

4. Phân biệt chức năng cốt lõi (Hướng dẫn lựa chọn khóa)

 4.1 VHK2 2/2 Way (Núm màu xám)

     • Trạng thái mở: P⇋A được tiến hành đầy đủ để cung cấp không khí ổn định

     • Trạng thái đóng: Cổng P và A bị cắt hoàn toàn không có chức năng xả khí

     • Ứng dụng cốt lõi: Điều khiển bật tắt đường ống thuần túy, được sử dụng rộng rãi để giữ mạch chân không và công tắc nguồn khí chính

  4.2 VHK3 3/2 Way (Núm màu xanh)

     • Trạng thái mở: P→A dẫn khí vào để vận hành thiết bị bình thường

     • Trạng thái đóng: Cổng P đóng, Cổng A tự động xả áp suất dư thông qua kênh ẩn tích hợp

     • Lợi thế cốt lõi: Xả khí dư chỉ bằng một thao tác sau khi tắt máy, loại bỏ các mối nguy hiểm về áp suất dư và đảm bảo tháo van an toàn và bảo trì thiết bị

5. Ưu điểm về kết cấu cốt lõi

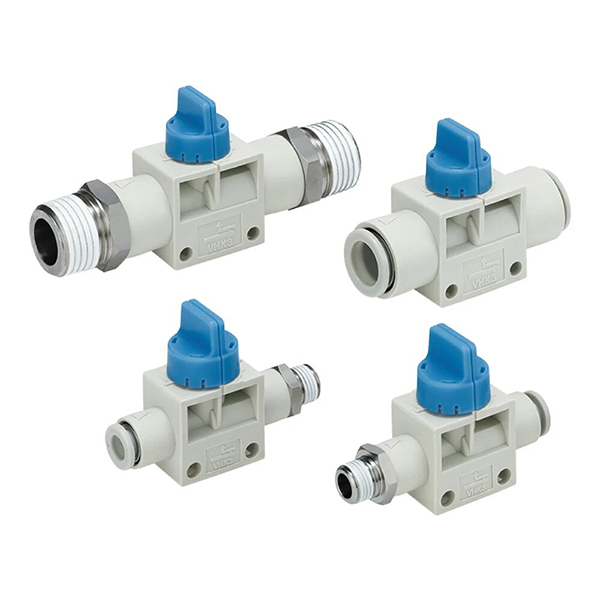

     • Bốn sự kết hợp đường ống phổ quát: Hỗ trợ các chế độ kết nối kiểu đẩy kép F-F, ren ngoài kép S-S, F-S P-push/A-thread, S-F P-thread/A-push các chế độ kết nối, hoàn toàn thích ứng với các bố cục đường ống khác nhau tại chỗ

     • Giá đỡ cố định tùy chọn: Được trang bị giá đỡ gắn vào để lắp đặt cố định bảng và tủ tùy chọn, phương pháp lắp đặt linh hoạt

     • Cấu trúc chống rơi VHK-A được nâng cấp: Thiết kế chống lỏng núm được tối ưu hóa, ngăn chặn hiệu quả tình trạng núm rơi ra khi vận hành lặp lại tần số cao, cải thiện độ ổn định của dịch vụ

     • Kích thước nhỏ gọn: Thiết kế thân máy siêu nhỏ, hoàn toàn phù hợp cho máng dây, khe hở thiết bị hẹp và mạch khí nén siêu nhỏ nhỏ gọn

     • Hiệu suất niêm phong tuyệt vời: Cấu trúc đệm kín chính xác giúp đạt được mức rò rỉ vi mô cực thấp, đảm bảo hoạt động kín khí ổn định lâu dài

6. Phân biệt lựa chọn: Van núm VHK và Van trượt tay HSV

7. Các kịch bản ứng dụng điển hình

     • Giảm áp an toàn phía trước van điện từ: Nguồn khí → VHK3 → van điện từ. Van 3 chiều tự động xả áp suất dư phía sau van khi đóng, giúp tháo gỡ và bảo trì an toàn các bộ phận khí nén mà không gặp rủi ro về áp suất.

     • Điều khiển bật tắt mạch chân không: Van 2 chiều VHK2 được lắp đặt trên đường ống chân không của cốc hút, cắt áp suất chân không ổn định sau khi tắt máy để duy trì hiệu quả giữ chân không và tránh hiện tượng rò rỉ khí.

     • Dụng cụ chuyển mạch nhánh xi lanh siêu nhỏ: Áp dụng cho điều khiển khởi động-dừng thủ công cục bộ của nguồn không khí xi lanh vi mô, thuận tiện cho việc gỡ lỗi, bảo trì thiết bị đơn lẻ và chuyển mạch mạch độc lập.

Tóm tắt một câu

     Dòng SOLH VHK là loại van tay quay ngón tay mini 90° tương thích hoàn toàn với dòng VHK chính hãng của SMC. Với chức năng kép ngắt 2 chiều và giảm áp suất dư 3 chiều, kết hợp giao diện ren/đẩy vừa vặn đa dạng và hoạt động siêu nhẹ, đây là van chuyển đổi thủ công mini tối ưu cho các mạch nhánh khí nén, điều khiển thí điểm và bảo vệ an toàn hệ thống chân không.
