Thương hiệu:SOLH của Richge Technology

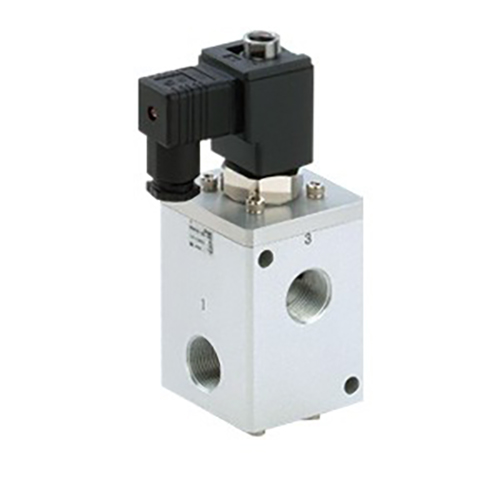

Được phát triển và sản xuất bởi SOLH theo Richge Technology, dòng VCH400 (thường được gọi là VCH410) là loại van điện từ hình múa rối 3 cổng vận hành bằng thí điểm áp suất cao. Được thiết kế đặc biệt cho các đường ống khí nén và khí trơ áp suất trung bình và cao, nó có áp suất làm việc định mức tối đa lên tới 5,0 MPa, công suất dòng chảy vượt trội và hiệu suất chuyển đổi áp suất cao ổn định, đóng vai trò là bộ phận điều khiển cốt lõi để sạc áp suất cao, thông gió và chuyển đổi áp suất thiết bị công nghiệp.
|
Nóem |
Thông số kỹ thuật chi tiết |
| Cấu trúc van |
Loại hình múa rối 3 cổng, vận hành bằng thí điểm, đệm kín bằng chất đàn hồi polyurethane |
| Phương tiện áp dụng |
Khí nén, khí trơ (Không tương thích với khí ăn mòn) |
| Phạm vi áp suất vận hành |
0,5–5,0 MPa; Áp suất bằng chứng tối đa: 5,0 MPa |
| Hiệu suất dòng chảy |
Cổng G1/2: Diện tích mặt cắt hiệu dụng 100–110 mm², Cv 5,3–5,8 Cổng G3/4 & G1: Diện tích mặt cắt hiệu quả 110–120 mm², Cv 5,8–6,3 |
| Tiêu chuẩn chủ đề cổng |
G1/2, G3/4, G1 (ren G song song tiêu chuẩn ISO 1179-1) |
| Hiệu suất phản hồi |
Độ lệch phản hồi ≤ ±2 ms; Chuyển mạch cuộn dây DC trong vài ms; Độ trễ cắt cuộn dây AC 20–30 ms |
| Nhiệt độ hoạt động xung quanh |
5 ~ 80oC |
| Lớp bảo vệ |
Cấu trúc chống nhỏ giọt, tương đương với IP65 |
| Tuổi thọ định mức |
Lên đến 10 triệu chu kỳ chuyển đổi |
| Chống rung và chống sốc |
Khả năng chống rung: 300 m/s²; Khả năng chống sốc: 100 m/s² |

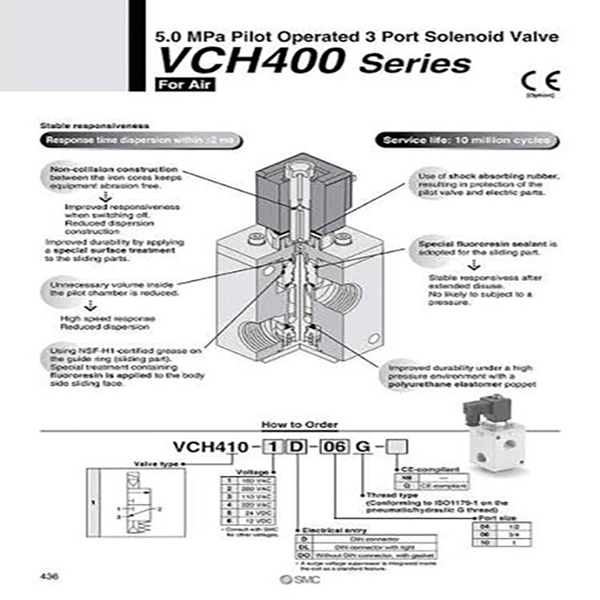

Mã mẫu Ví dụ:VCH410-06-5D
--VCH410: Mã cơ sở dòng
--06: Mã kích thước cổng (G3/4)
--5D: Bộ nguồn DC24V + đầu nối điện DIN Mã hậu tố bao gồm kích thước cổng, điện áp cuộn dây và các loại đầu nối dây để phân biệt cấu hình đầy đủ.
Phân loại chức năng
--VCH410 (NC thường đóng): Cổng đầu ra tự động thông hơi khi tắt nguồn, lý tưởng để điều khiển bật tắt nguồn cấp khí chính.
--Có thể sử dụng làm van chọn và điều khiển vòng sạc & lỗ thông hơi; áp suất ngược và phạm vi áp suất chuyển đổi phải được xác nhận trước khi thiết kế đường ống.
--Ưu tiên xác nhận các thông số cốt lõi: áp suất làm việc, kích thước ren cổng, chức năng NC/NO, điện áp cuộn dây và giao diện nối dây điện.
--Đối với các điều kiện làm việc chuyển đổi áp suất cao hoặc chuyển đổi áp suất cao/thấp kép, hãy kết hợp với bộ điều chỉnh áp suất cao dòng SOLH VCHR để ổn định áp suất mạch trung gian.
--Yêu cầu cung cấp không khí khô sạch với độ chính xác lọc ≤5 μm; sương mù dầu và các tạp chất dạng hạt sẽ làm tăng tốc độ mài mòn của phốt và rút ngắn tuổi thọ sử dụng một cách đáng kể.
--Hướng lắp bị cấm: Cuộn dây không bao giờ được hướng xuống dưới, để tránh bụi, nước và các hạt lạ xâm nhập vào cụm phần ứng và gây kẹt.
--Momen siết ren tiêu chuẩn:
*Cổng ren G1/2, G3/4: 28–30 N·m
*Cổng ren G1: 36–38 N·m
--Định kỳ kiểm tra độ kín và độ kín của dây điện.
--Thực hiện chu kỳ chuyển đổi hoàn toàn 30 ngày một lần để ngăn chặn sự bám dính và tắc nghẽn của ống đệm hình con rối do trạng thái tĩnh lâu dài gây ra.
Van điện từ 3 cổng thí điểm áp suất cao SOLH VCH410 hỗ trợ áp suất làm việc lên tới 5,0 MPa, được trang bị lớp đệm đàn hồi polyurethane, cổng tiêu chuẩn G lưu lượng lớn và tuổi thọ 10 triệu chu kỳ, van chuyển mạch chuyên dụng đáng tin cậy cho không khí trung bình và áp suất cao và mạch điều khiển công nghiệp nạp & thông hơi khí trơ.
