Xi lanh chặn chiều cao cố định dòng TWQ | Xi lanh dừng hạng nhẹ và trung bình nhỏ gọn

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH TWQ là xi lanh có nút chặn chiều cao lắp cố định được tối ưu hóa cho các dây chuyền băng tải tự động hạng nhẹ và trung bình. Nó có cấu trúc thân nhỏ gọn, bốn loại đầu thanh tùy chọn, có sẵn bộ đệm thủy lực và chức năng tự khóa cơ học tùy chọn. Thích hợp cho việc dừng pallet và dụng cụ 10–150kg, giới hạn trạm và định vị chuyển giao, xi lanh TWQ đóng vai trò là giải pháp tiêu chuẩn hiệu suất chi phí cao cho các kịch bản tự động hóa tải nhẹ và trung bình.

 1.1 Thiết kế chiều cao lắp đặt cố định

     Thân máy có chiều cao cố định tích hợp đảm bảo lắp đặt nhanh chóng và đơn giản với độ chính xác định vị lặp đi lặp lại cao. Nó hoàn toàn phù hợp với cách bố trí trạm băng tải được tiêu chuẩn hóa, loại bỏ các thủ tục điều chỉnh độ cao và cải thiện hiệu quả triển khai tại chỗ.

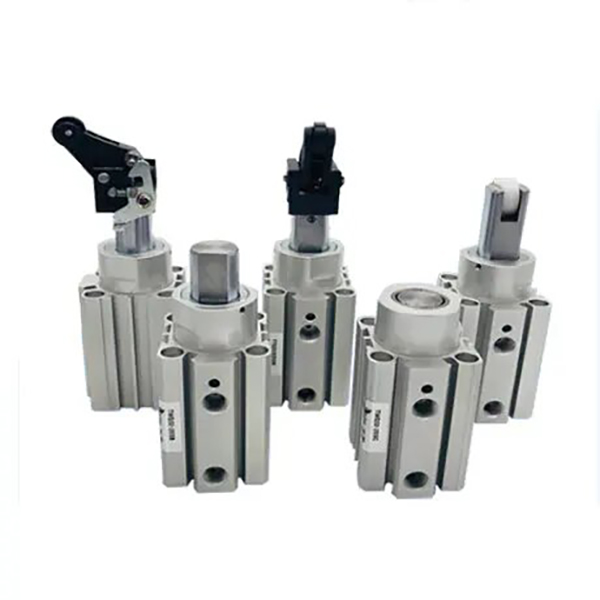

 1.2 Bốn loại đầu thanh đa năng (Lợi thế cốt lõi)

     • Loại thanh phẳng B: Cấu trúc thanh piston phẳng chống xoay mang lại hiệu suất dừng ổn định và khả năng chịu tải lệch tâm mạnh, duy trì vị trí chính xác trong điều kiện lực ngang.

     • Loại thanh tròn C: Cần piston tròn đặc, dày có khả năng chống va đập được nâng cao, được thiết kế đặc biệt cho các điều kiện làm việc có lực ngang lớn và yêu cầu định vị dụng cụ chính xác.

     • Loại đòn bẩy con lăn R: Cấu trúc tiếp điểm đòn bẩy + lăn giảm thiểu tác động dừng bằng chuyển động lăn mượt mà, lý tưởng cho dây chuyền băng tải vận hành liên tục tốc độ cao.

     • K Loại đòn bẩy đệm có thể điều chỉnh: Bộ đệm thủy lực có thể điều chỉnh tích hợp cho phép điều chỉnh khả năng chống giảm chấn tự do để thích ứng với các phôi có trọng lượng và tốc độ truyền tải khác nhau, đạt được hiệu quả dừng mềm tối ưu cho các điều kiện làm việc thay đổi.

  1.3 Chức năng tự khóa tùy chọn (Phiên bản R/K)

     Phiên bản đòn bẩy con lăn và đệm hỗ trợ cấu trúc tự khóa cơ học tùy chọn. Sau khi dừng tác động của phôi, xi lanh sẽ tự động khóa cánh tay đòn để ngăn chặn sự bật lại và đẩy ngược, loại bỏ hiệu quả sự dịch chuyển của phôi và cải thiện đáng kể độ ổn định và nhất quán của trạm băng tải.

 1.4 Kích Thước Nhỏ Gọn & Cấu Trúc Bền Đẹp

     Thân xi lanh được xử lý anodizing cứng trong khi cần piston được mạ crom cứng, mang lại khả năng chống mài mòn và chống va đập tuyệt vời. Vận hành không dầu tiêu chuẩn thích ứng với môi trường sản xuất sạch và các tình huống hàn chống bắn nước. Các rãnh cảm biến dành riêng ở bốn phía cho phép lắp đặt công tắc từ mà không gây cản trở cấu trúc để bố trí linh hoạt.

  1.5 Chế độ hoạt động đa dạng

     Chế độ tiêu chuẩn tác động kép tùy chọn và chế độ tác động đơn (kéo dài / rút lò xo) bao gồm đạp xe tự động, bảo vệ an toàn khi tắt nguồn và nhu cầu dừng tạm thời, phù hợp với nhiều logic điều khiển công nghiệp khác nhau.

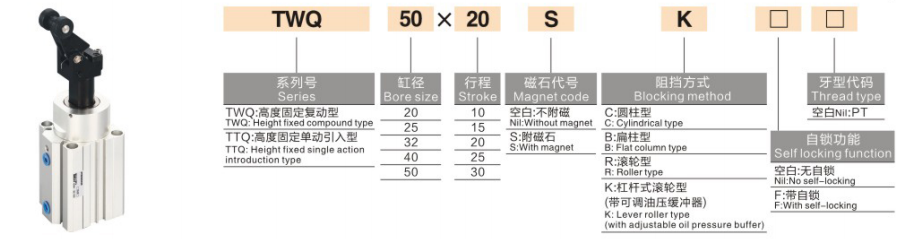

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mô hình điển hình: TWQ32-20SB, TWQ50-30RK-F

 2. Ví dụ về lệnh tiêu chuẩn

     • Mẫu thanh phẳng tiêu chuẩn: TWQ32-20SB (đường kính φ32, hành trình 20 mm, đầu thanh cột phẳng, đệm cao su)

     • Mô hình đệm có thể điều chỉnh tự khóa: TWQ50-30RK-F (đường kính φ50, hành trình 30 mm, cần đệm thủy lực có thể điều chỉnh, có chức năng tự khóa)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

  3.1 Thông số cơ bản

     • Chế độ hoạt động: Tác động kép, tác động đơn (mở rộng lò xo / rút lò xo)

     • Phạm vi áp suất làm việc: 0,05~1,0MPa; Áp suất bằng chứng: 1,5MPa

     • Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường không có băng)

     • Cấu hình bộ đệm: S = Đệm cao su hai đầu; K = Đệm thủy lực có thể điều chỉnh + đệm cao su hai đầu

     • Chế độ bôi trơn: Vận hành không dầu

     • Phương pháp cài đặt: Tiêu chuẩn lắp đặt mặt bích có chiều cao cố định

 3.2 Tổ hợp lỗ và hành trình tiêu chuẩn

  3.3 Lực dừng lý thuyết (Đơn vị: N @0,5MPa)

  3.4 Trọng lượng sản phẩm (Đơn vị: kg @ Standard Stroke)

4. Nguyên tắc lựa chọn và cấu hình cốt lõi

  4.1 Lựa chọn loại đầu thanh

     • B Loại cột phẳng (Khuyến nghị): Thiết kế chống xoay và có độ ổn định cao, phù hợp với tải nhẹ (10–80kg) và vận hành ở tốc độ thấp (<0,3m/s) mà không có tác động rõ rệt từ các bên.

     • Loại cột tròn C: Cấu trúc thanh dày có khả năng chống va đập mạnh, lý tưởng cho các tình huống định vị dụng cụ có lực ngang lớn.

     • Loại đòn bẩy con lăn R: Hiệu suất lăn êm ái và ít tác động, hoàn hảo cho các dây chuyền băng tải tốc độ cao (<0,5m/s) và tải nhẹ-trung bình (30–100kg).

     • K Loại đòn bẩy đệm có thể điều chỉnh: Giảm chấn thích ứng và khả năng chống va đập vượt trội, được thiết kế cho tải trọng trung bình (50–150kg), khởi động-dừng tần số cao và điều kiện làm việc tốc độ không ổn định.

  4.2 Lựa chọn chức năng tự khóa

     • Loại tự khóa F (Khuyến nghị cho đường dây tự động): Chỉ có ở phiên bản đòn bẩy R/K. Ngăn ngừa sự bật lại của phôi và sự dịch chuyển của trạm, cải thiện đáng kể độ ổn định khi vận hành liên tục của dây chuyền tự động.

     • Loại không khóa: Giải pháp tiết kiệm chi phí cho các tình huống có tác động ngược nhỏ và vận hành thiết lập lại thủ công, không được khuyến nghị cho các dây chuyền sản xuất hoàn toàn tự động.

  4.3 Lựa chọn chế độ hoạt động

     • diễn xuất kép: Lực dừng tối đa với tác động điều khiển hai chiều, phù hợp với các tình huống điều khiển tần số cao và hoàn toàn tự động.

     • Tác dụng đơn (Spring Extend): Tự động mở rộng để dừng phôi sau khi mất điện, ưu tiên an toàn cho các trạm nguy hiểm và ứng dụng bảo vệ khi mất điện.

     • Tác động đơn lẻ (Thu hồi mùa xuân): Dừng khi cấp khí và tự động nhả khi tắt nguồn, thích ứng với các dây chuyền băng tải thường mở và các nhiệm vụ dừng tạm thời.

5. Các kịch bản ứng dụng điển hình

     • Dây chuyền băng tải hạng nhẹ và trung bình: Áp dụng để dừng, hạn chế và chuyển vị trí của các pallet và tấm dụng cụ 10–150kg trong ngành điện tử, thiết bị gia dụng và thực phẩm.

     • Dây chuyền xử lý vật liệu tốc độ cao: Cấu trúc đòn bẩy R/K đảm bảo dừng êm ái mà không va đập đối với các phôi gia công tốc độ cao tải nhẹ (<0,5m/s) trên con lăn và băng tải.

     • Trạm thiết bị tự động: Thân máy nhỏ gọn để lắp đặt dễ dàng, được sử dụng rộng rãi để hạn chế tải/dỡ máy công cụ, định vị trạm lắp ráp và dừng trạm kiểm tra.

     • Dây chuyền đóng gói & hậu cần: Lý tưởng cho việc dừng thùng carton và hộp vật liệu, chặn trạm phân kỳ và định vị xếp chồng, có hiệu suất chi phí cao và bảo trì thấp.

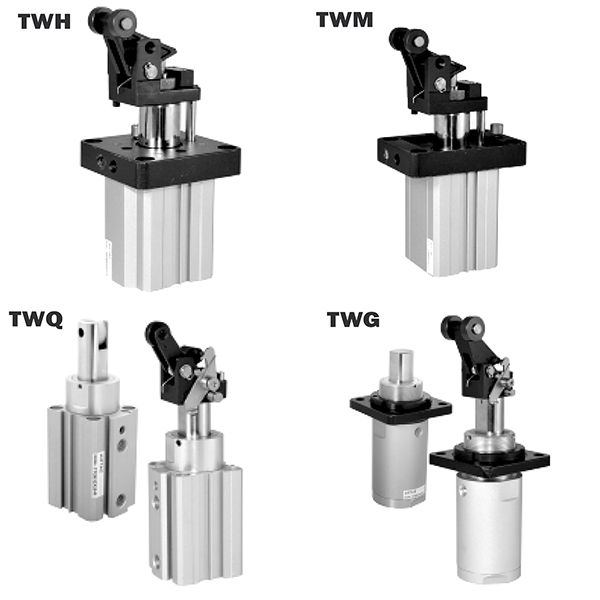

6. So sánh nhanh dòng TWQ và TWH/TWM

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn kích thước lỗ khoan: Chọn lỗ khoan theo trọng lượng phôi với hệ số an toàn 200% (lực dừng lý thuyết ≥ tải trọng thực tế × 2). Chọn φ25/φ32 cho tải dưới 80kg; chọn φ40/φ50 cho tải trọng 80–150kg.

     2. Lựa chọn đầu thanh & bộ đệm: Áp dụng thanh phẳng B + đệm cao su S cho các tình huống tốc độ thấp tải nhẹ; chọn loại con lăn R cho đường tải nhẹ tốc độ cao; chọn loại đệm có thể điều chỉnh K cho điều kiện làm việc tần số trung bình và tần số cao.

     3. Lựa chọn cấu hình chức năng: Trang bị F tự khóa cho dây chuyền sản xuất tự động; chọn chế độ tác động kép để điều khiển chu kỳ tần số cao; áp dụng chế độ mở rộng lò xo tác động đơn cho các trạm bảo vệ ưu tiên an toàn và tắt nguồn.

Tóm tắt một câu

     Xi lanh chặn có chiều cao cố định dòng SOLH TWQ có thiết kế nhỏ gọn, khả năng tương thích nhiều đầu thanh và các chức năng đệm tự khóa & điều chỉnh tùy chọn, cung cấp các giải pháp dừng linh hoạt, ổn định và hiệu suất cao cho 10–150kg hệ thống băng tải tự động hạng nhẹ và trung bình.
